设计电路尺寸时，需要用到萨支唐公式，那么如何得到公式中的Vth和unCox呢？

法1：看工艺的model，一般可以直接找到PMOS和NMOS的Vth0，u0和tox，根据下列公式由tox计算得出Cox，

$Cox= \frac{\epsilon_{SiO_2}}{t_{ox}}\$

$\epsilon _{SiO_2}=3.9*\epsilon _o$

$\epsilon _o=8.854\cdot 10^{-12}F/m$

法2：搭单个管子的电路，DC扫描栅极输入电压，得到电流值，用matlab处理得到拟合线性曲线，根据斜率和截距，计算unCox、upCox和Vtn、Vtp。

电路图及matlab代码参考http://www.lujun.org.cn/?p=1109

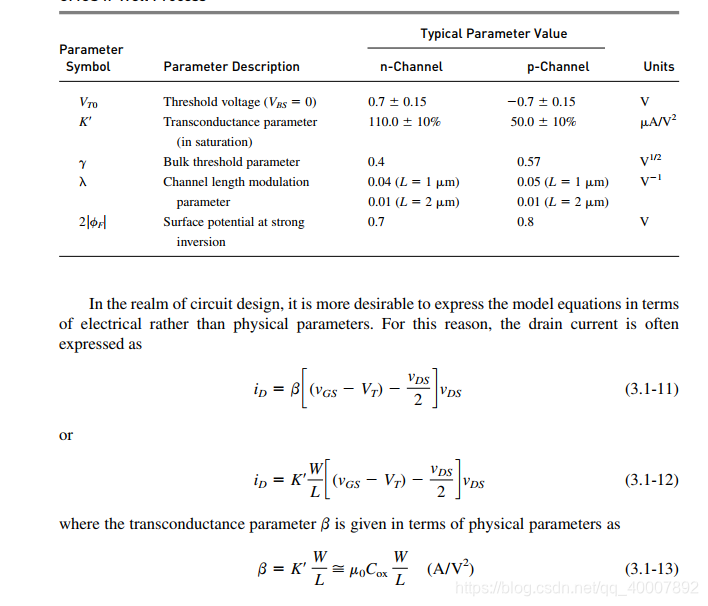

法3：利用书上的model数据进行估算，以下是allen书上的0.8um Nwell CMOS工艺，可以看到PMOS和NMOS的Vt大约为0.7V，unCox=110，upCox=50
