4.3.CVAT——分割标注的详细步骤

1. 进入任务

登录后会看到如下图界面，CVAT的标注最小单位是Task，每个Task为一个标注任务。点击Task按钮可以看到已创建的task,点击相应Job，就会进入标注界面。

创建项目详细信息参考该专题的“创建项目”。

2. 手动绘图

标注类型：多边形进行注释

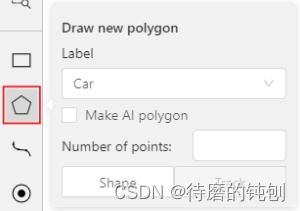

在开始之前，您需要在控件侧边栏上进行选择并选择 Polygon 正确的标签。

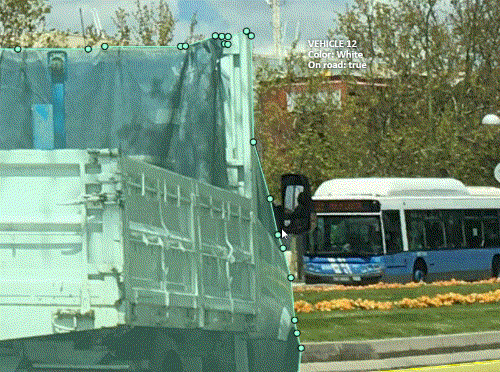

• 单击 Shape 以进入绘图模式。有两种方法可以绘制多边形：通过单击或按住 Shift 在屏幕上拖动鼠标来创建点。

点击点

按住 Shift+拖动

• Shift 未按下时，您可以放大/缩小（滚动鼠标滚轮时）和移动（单击鼠标滚轮并移动鼠标时），也可以通过右键单击它来删除上一点。
• 您可以使用 中的 Selected opacity Objects sidebar 滑块来更改多边形的不透明度。您可以在“对象”侧边栏部分阅读更多内容。
• 再按 N 一次或单击顶部面板上的 Done 按钮以完成形状。
• 创建多边形后，您可以通过右键单击并选择 Delete point 或按住 Alt 上下文菜单中的键来移动点或删除点。

3. 使用自动边框绘图

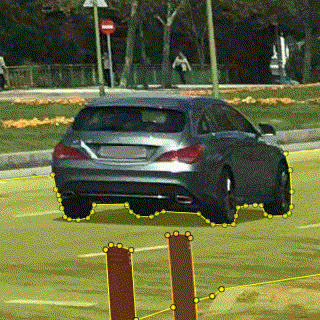

绘制多边形时，可以使用自动边框。使用自动边框可以自动追踪注释中现有多边形的轮廓。

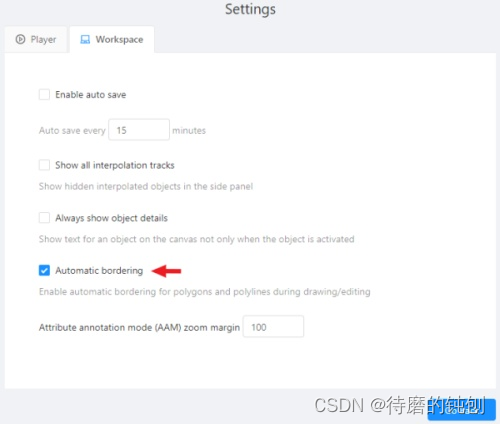

为此，请转到设置 -> 工作区选项卡，然后在绘制多边形时启用 Automatic Bordering 或按下 Ctrl 。

• 开始绘制/编辑多边形。

• 其他形状的点将被突显，这意味着多边形可以连接到它们。

• 定义您想要重复的多边形路径的部分

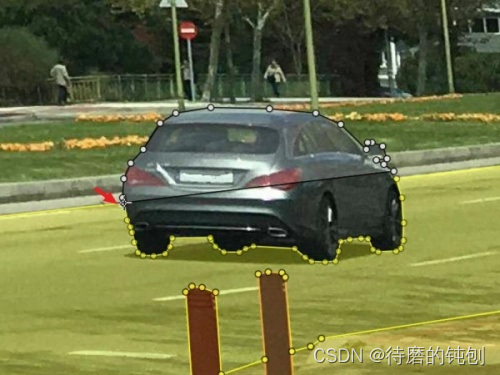

• 单击轮廓零件的第一个点。

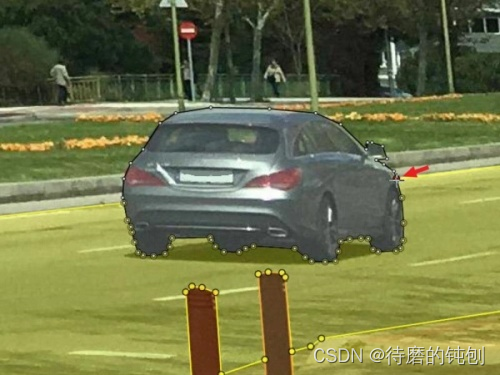

• 然后单击位于路径部分上的任何点。所选点将以紫色突出显示。

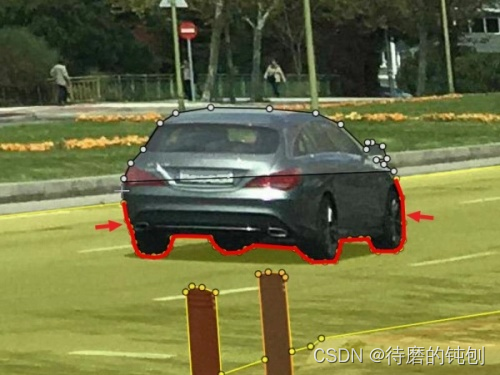

• 单击最后一个点，将自动构建到该点的轮廓。


• 此外，您可以在 Number of points 字段中设置固定数量的点，然后绘图将自动停止。要启用拖动，您应该在多边形内部单击鼠标右键，然后选择 Switch pinned property 。

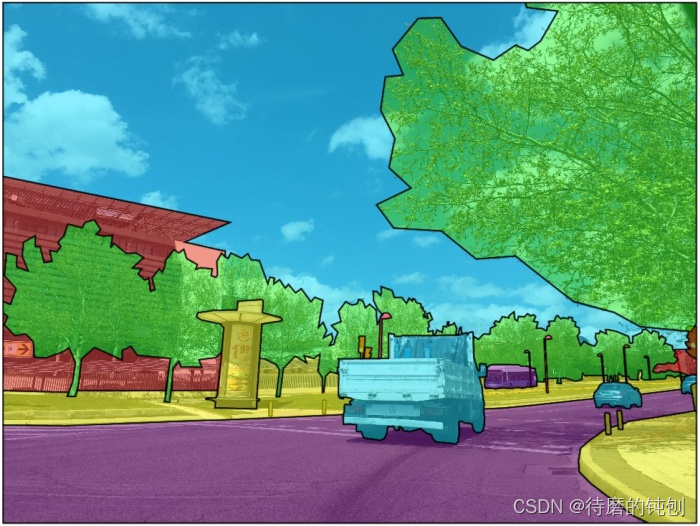

• 您可以在下面看到不透明度和黑色描边的结果：


• 如果需要标注小对象，请在Create task对话框中将 Image Quality提高到 95，以方便您使用。

4. 编辑多边形

要编辑多边形，您必须在按住 Shift 的同时单击它，它将打开多边形编辑器。

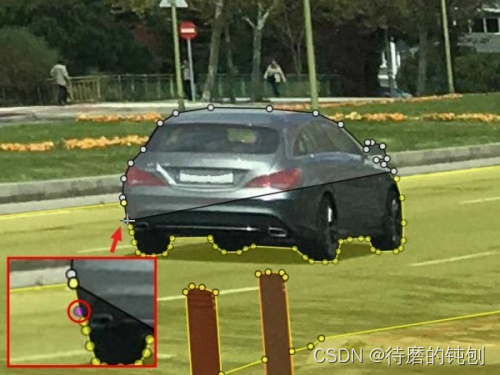

• 在编辑器中，您可以通过关闭另一个点上的线来创建新点或删除多边形的一部分。
• 在设置中激活选项时 Intelligent polygon cropping ，CVAT 会考虑两个条件来决定在自动编辑期间应截断多边形的哪个部分。
  • 第一个标准是切点的数量。
  • 第二个条件是切割曲线的长度。

如果两个标准都建议切割相同的零件，则算法会自动工作，否则，用户必须做出决定。如果要手动选择应截断多边形的哪个部分，请在设置中禁用 Intelligent polygon cropping 。在这种情况下，在闭合多边形后，您可以选择要离开的多边形部分。

• 您可以按下 Esc 取消编辑。

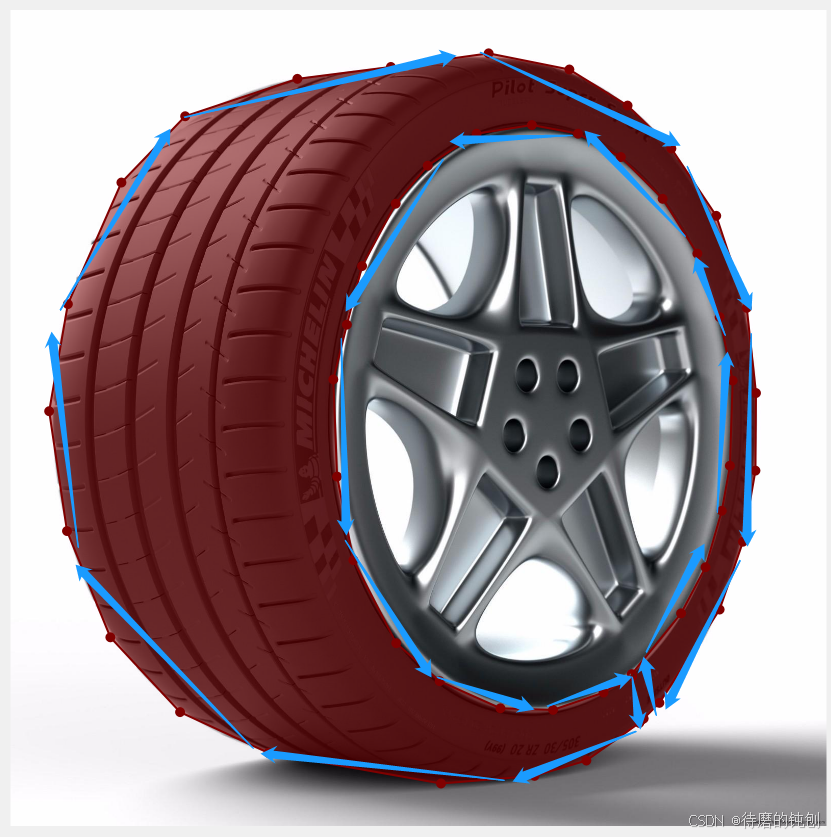

中间镂空（轮胎标注）

按照箭头方向来标注可以标注成镂空样子。

5. 保存导出

详见该专栏"导入/导出标注"部分
