第一部分：点云配准的现状

第二部分：最优传输简介

第三第四部分：

这篇文章[English Version]主要是对点云配准方法谈下自己的认知，当然水平有限，欢迎指正。因为是简介所以涉及的数学不会很深，所以对于点云配准有兴趣的同学都欢迎阅读。

毕竟传统点云匹配的教程已经很齐全了（大家自行搜索啊！），这里我们换个角度，主要从最优传输（optimal transport) 的角度展开对各种点云配准任务的讨论，如果是学术方向的小伙伴可以参考这里了解更多的细节，另外若是引用本文图片也请参照这个链接。

至于为什么从最优传输（OT）相对复杂的角度入手呢，从实战角度上来说， OT确实很强！非常强！能够高效（精度及速度）解决这个领域诸多已有的以及难以解决的问题。但很遗憾可能是OT本身比较理论，并没有被很广泛的关注。另外可能OT求解效率质的提升也是近两年的事情。总之OT对于点云配准这个任务来说，特别是场景流，刚性变换这些场景，以后是可以部分取代ICP成为新的通用工具的。我们在很多类型的任务中观察到远胜于ICP的精确度和速度。当然OT 也不是万能的，想要体现它的全部战力，我们也会引入一些其他概念来针对不同的任务环境。我们这里会涉及一些简单的任务比如 rigid 刚体配准，也会涉及一些复杂的任务大规模（>100K points) 大形变点云配准。

本文安排如下

点云配准的现状
最优传输简介
形变模型（deformation model）
高精度点云配准

在进入正题之前我们先看看一些demos吧：）！

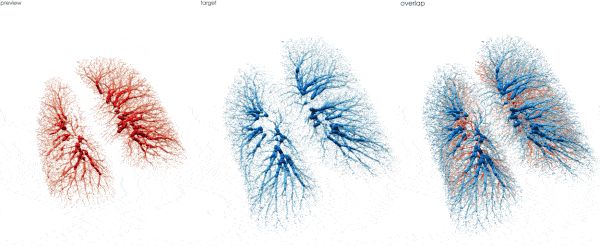

肺部血管树点云匹配（呼气-> 吸气）

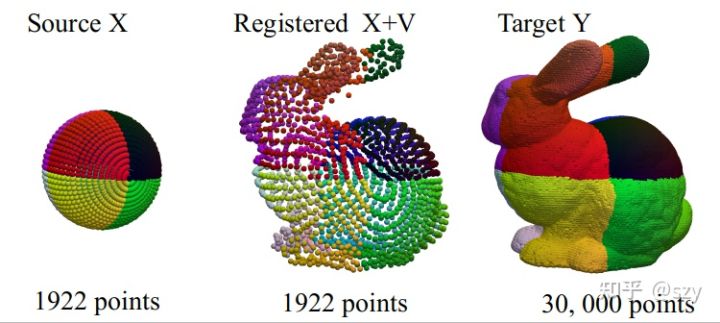

形状转换

场景流

局部刚性配准

言归正传：）

第一部分：点云配准的现状

点云配准的概念

这里我们先简单补充下点云配准的概念：寻找一个几何变换 transformation，使source point set 在变换后和target point set相似.

我们拆解这个概念，可发现点云配准的核心有两个点 1. 如何寻找 source 和 target 的对应关系 2. 如何利用这个对应关系求解特定的变换 (transformation) 。

这里如何寻找对应关系隐性的利用到了相似性的概念，直观来说就是特征匹配：用source 中的点去匹配target 中的点，并计算它们的特征相似度。

业界现状

在进入具体讨论之前，我想简单概述下业界现状，希望对刚接触这个方向的同学有用，当然欢迎指出问题。

先说传统流吧

现在工业界貌似还是 Iterative Closest Point (ICP) 的天下，ICP 的核心思想就是: 1)寻找当前的source point 在target set 中的最近点, 从而确定其source 和target 的对应关系 2) 以此求解变换（通常是刚性或者 regularized 过的位移变换) 3) 对1) 和 2) 反复迭代。另外一个相似的主流方法是Coherent Point Drift (CPD), 其实是Bayes 下soften 的 ICP, 这里就不展开了。

岔开去点，其实刚性变换，特别是在partial 场景下如果feature 还凑合的话， feature matching 加 Teaser++ 其实挺够用的。

再说说学术流吧

学术界近些年有很多和deep learning 结合的工作， rigid 方向做的挺好的了， scene flow 场景流最近效果提升的也挺快的。之后可能在occlusion 场景，模型简化和范化上的工作会比较有吸引力。但整体而言，现在任务难度有限，并没有解决一些真实场景和复杂场景下(大规模，大形变，复杂结构）的点云匹配问题。这里涉及到三个问题 1）首先暂时还没有这个类型的复杂公开数据集去刺激这个方向 2）学术界侧重idea，对传统 tensorflow, pytorch 的依赖比较明显只能在小规模点云上设计算法，没有特别重视大规模的点云匹配问题。3）对deformation model 并没有足够的重视，一些复杂场景不同的deformation model 的选择很重要。

针对与第一个问题我们最近会公开一个含有1010 pairs 从呼气和吸气状态的CT图像提取的肺部点云的数据集，希望对这个方向未来的算法测试有所帮助。第二个问题，不是做广告，但我这里比较推荐一个适合学术界的解决方案 Keops. 关于第三点，我会在下面的讨论中涉及一下初步的一些概念。

以上还是一些评论性内容，下面我们正式进入到方法的讨论。

第二部分：最优传输简介

首先我们来聊聊为什么用最优传输，它的优劣各是什么。

OT的本质是全局匹配，惯例先看一个直观例子。

这里我们分别用 Nearest Neighbor 和 OT 来匹配一对树状结构

（严谨的来说这里我加了后期的smooth 来regularize transformation，但在这里不是重点)

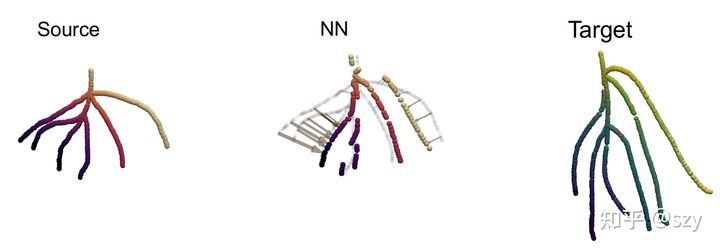

Fig 2.1. NN tree registration.

Fig 2.2. OT tree registration.

上面是 NN 的结果，不出意料被 local trap 了，因为它是对每个source point 匹配target中的最近点，下面是OT的结果，它用到了全局信息所以匹配的很好。

为了接下来的表述方便我们简单引入一些标记：

我们定义一个source 点云 ( ), iЄ{1,...N} 和一个 target 点云 ( ), jЄ{1,...M}。

这里和是欧式坐标，我们的点云是有权重的，是的权重，是的权重，代表每个点的重要性，正常场景中可以设置为uniform。另外和这里指代的是对应点的特征向量。

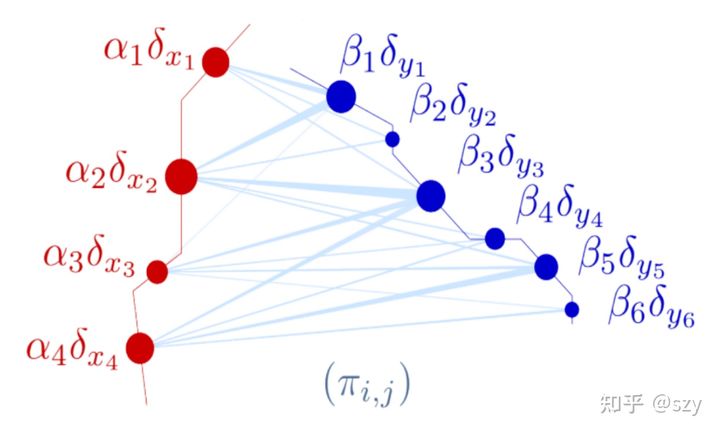

Fig.2.3. Optimal transport.

在最优传输中，每个点的权重可以被理解成每个点的质量。我们要把source set 中的质量转移到 target set 中。每一个 source point 都可以将它的质量分配给多个target points. 这里我们会定义一个cost function, 用来计算从一个source position传送单位质量到 target position 需要花费多少的代价。这里的cost function 定义很重要，直接决定了OT的策略。最简单的就是利用欧式距离的平方代表几何意义上的距离，但一般我们更通常使用feature 空间的距离。一旦这些都定义好了，我们希望寻找一个最优传输方案 transport plan , 能够以尽可能小的代价把source set 中的质量都tranpsport 到target set 中去。

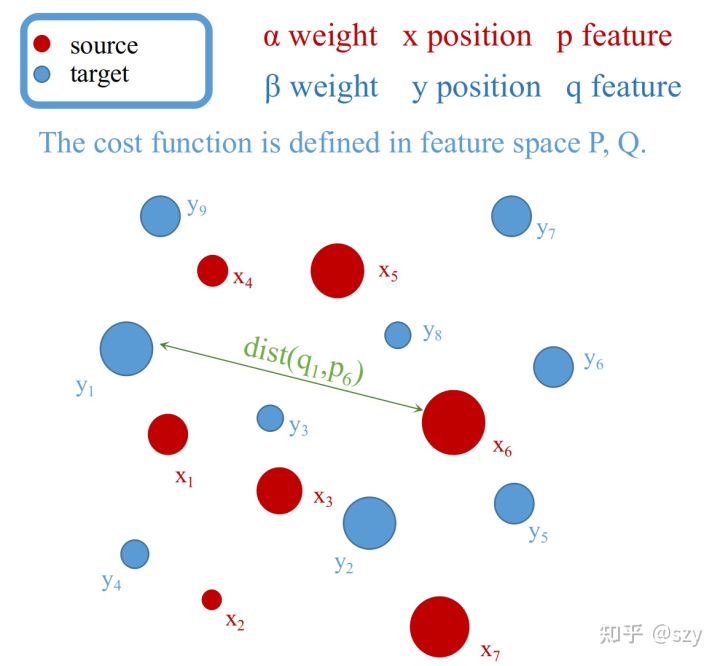

Fig.2.4. Transport plan.

现在我们来引入 Robot Optimal Transport （RobOT）（严格的说这是 Entropic 和 unbalanced 形式下 optimal transport）。这里引入它的主要目的是因为在正常场景中，我们无法保证source 和 target set 有相同的总质量。这里我们简单的看下RobOT的公式（并不需要完全理解）。

Fig.2.5. RobOT formulation.

这个公式可以拆分成三个部分，第一个部分（蓝框）是我们之前说的transport cost. 第二个部分(绿框)是一个entropic regularization 项。第三个部分(黄框)是一个质量的regularization 项，鼓励传输过程中的质量能够守恒。这里只需要理解两个regularization 项前的参数和 ,它们都是有很强的几何意义。、

具体而言。我们通常称为 blur, 因为它决定了变换transformation 的“分辨率”。

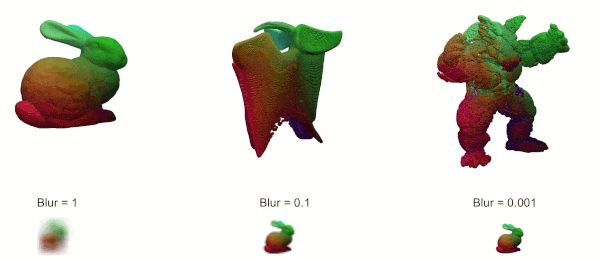

Fig.2.6. Illustration of blur.

我们通常称为 reach, 因为它决定了soften upper bound，当source 和 target 的feature 距离超过时这两者之间不存在关联（匹配）。

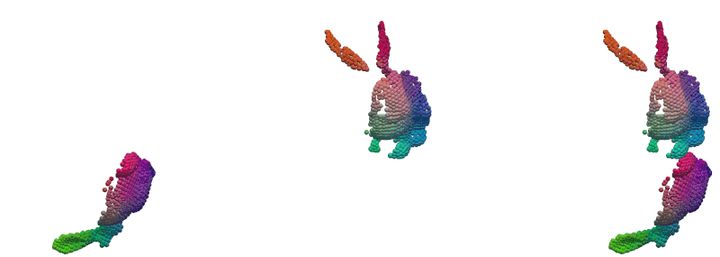

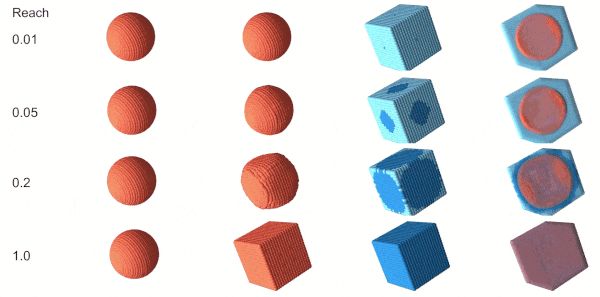

Fig.2.7. Illustration of reach. 这里sphere 和 cube 都在 [-1,1]之间，从左到右是source, deformed, target(深蓝表示接收到了来自source 的mass， overlap）

这里我们有个paritial rigid registration的例子，通过调节reach, 我们能够将transport plan 类比成attention map.(内容长度原因，具体求解细节这里就不给出了）

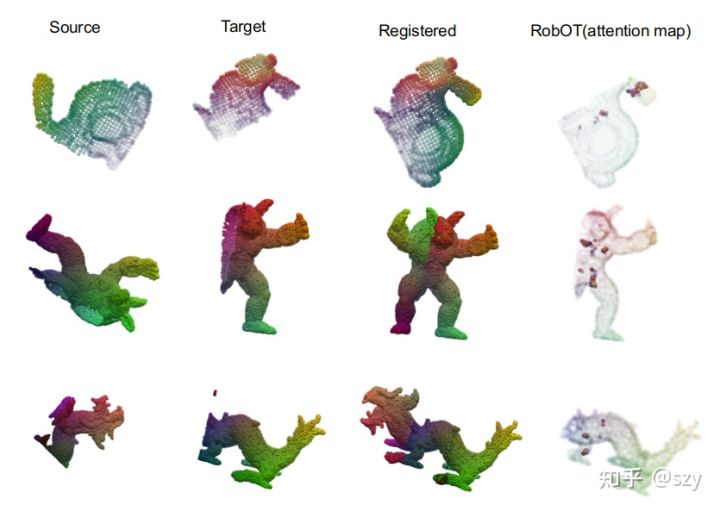

Fig.2.8. Attention mechanism in RobOT.

其实到现在为止，我们一直在讨论OT/RobOT 本身，并没有给出怎么从transport plan 的求解问题转换到registration的transformation问题。

我们之前提到过，在transport plan 中每一个source 都可以将质量分配给多个 target，但这并不是我们配准任务需要的，在配准中我们希望每个source 都能明确地移动到一个位置。所以这里我们引入 Weighted RobOT Matching, 具体是通过计算 target set 在加权下的barycenter ，得到加权后的目标位置。

Fig.2.9. Weighted RobOT Matching.

到这里为止，我们简单的描述了如何利用RobOT 直接求解配准问题。没有引入其他的regularization 项，但这种解决方案并不是完美的。我们来看个例子，这里目标是把彩色月亮匹配到蓝色月亮上去，我们简单的采用xyz作为每一个点的特征。虽然形状匹配的很好，但很明显它的拓扑结构乱了。这是因为RobOT本身并没有regularize transformation, 这个在有较大rotation 的情况下非常明显。
