RS&D锁存器基础

最新推荐文章于 2024-07-15 20:17:30 发布

breadcheesebread

最新推荐文章于 2024-07-15 20:17:30 发布

阅读量1.2k

点赞数

分类专栏： 51单片机文章标签：单片机嵌入式硬件 51单片机

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/breadcheesebread/article/details/129293975

版权

本文介绍了基本SR锁存器的工作原理，包括特性表和电路图，强调了S=1,R=1时的保持功能。接着探讨了同步SR锁存器，通过控制线CR实现对Q值的控制。最后，详细阐述了同步D锁存器的运作，以CLK为开关，解释了其在CLK高低电平时Q值的变化规律，并提到了边沿D触发器的概念。" 111807580,10324347,Python基础教程：命名规则与变量概念,"['Python基础', '编程语法', '数据类型', '变量命名', '用户交互']

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这里写目录标题

1. 基本SR锁存器

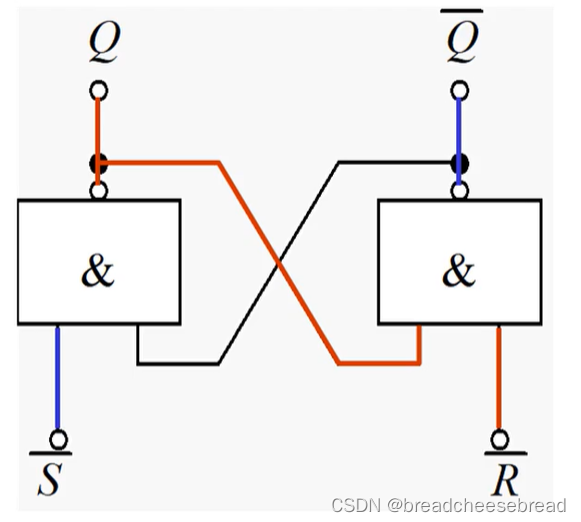

电路图

在这里插入图片描述

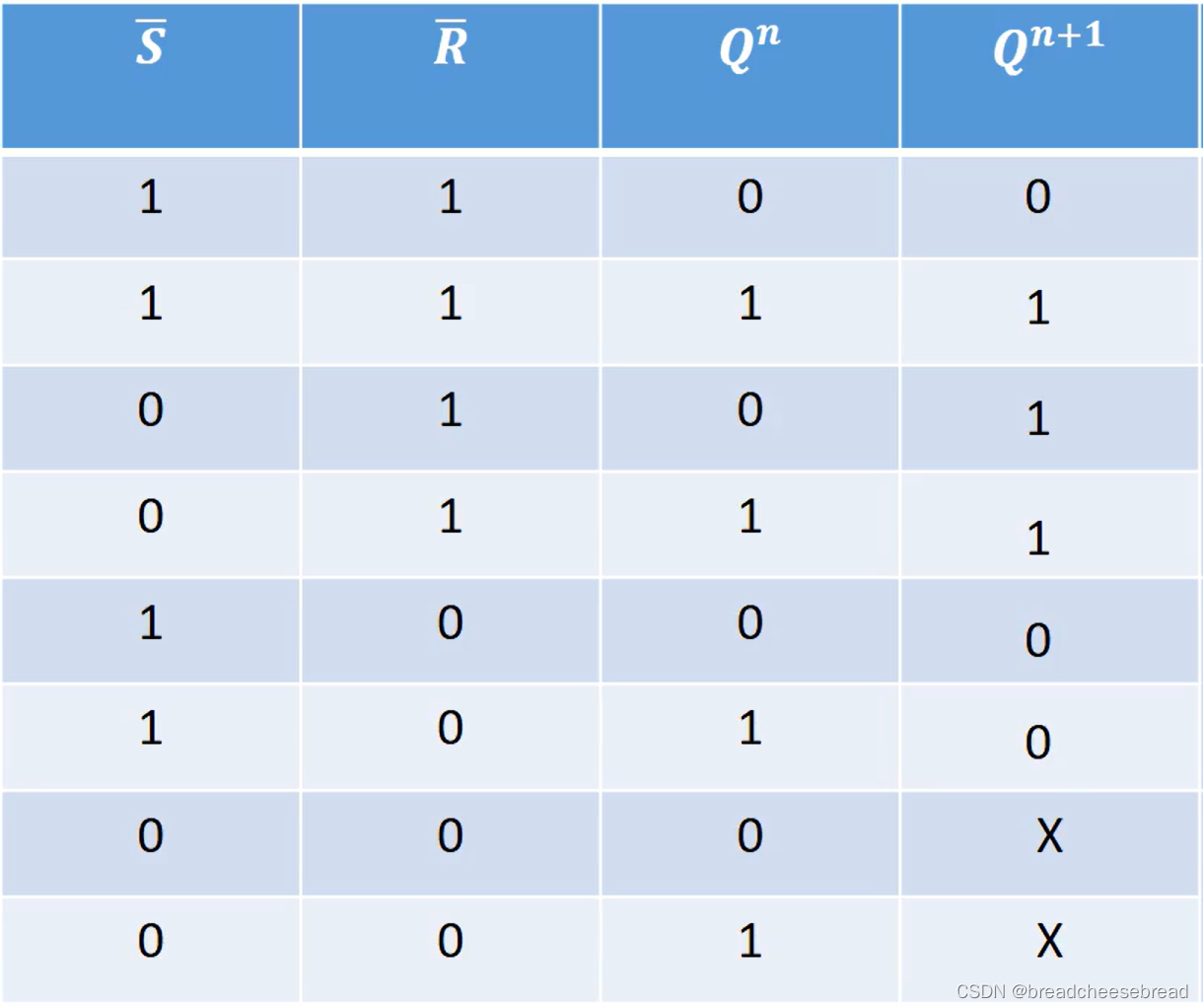

特性表

在这里插入图片描述
$Q^n$ （现态）：Q在接受输入信号R,S 前的状态（
$Q^{n+1}$ （次态）：Q在接受输入信号R,S 后的状态
$\overline{Q}$
