vivado实现分析与收敛技巧2-创建智能设计运行

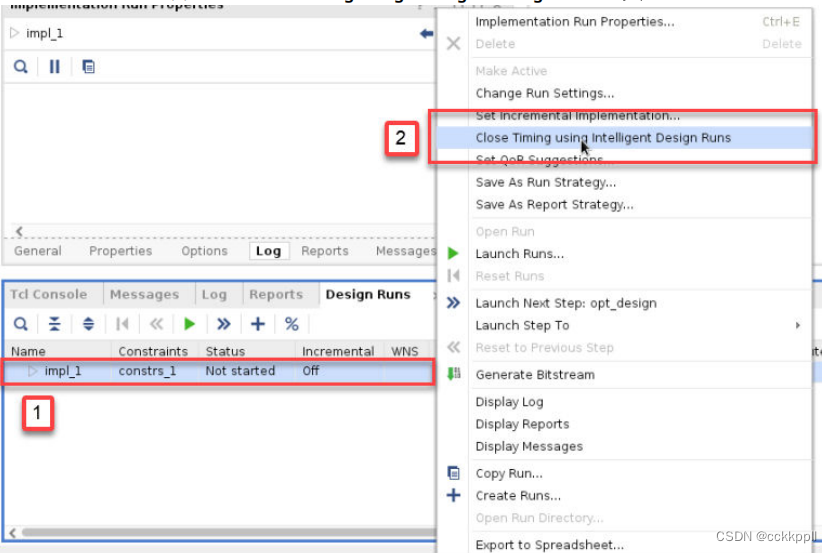

智能设计运行 (IDR) 是基于标准实现运行创建的。在“ Design Runs ” （ 设计运行 ） 窗口中 ， 右键单击实现运行 ， 然后选择“Close Timing using Intelligent Design Runs ” （ 使用智能设计运行收敛时序 ）， 如下图所示。

创建智能设计运行的等效 Tcl 命令如下所示 ：

create_run -flow {Vivado IDR Flow 2021} -parent_run <synth runName> <idr

runName>

set_property REFERENCE_RUN impl_1 [get_runs <idr runName>]

REFERENCE_RUN 属性用于从实现运行复制 Tcl 挂钩。在每个实现的运行阶段都会应用 Tcl 挂钩。例如 ， 如果存在opt_design 前的 Tcl 挂钩 ， 那么每次调用 opt_design 命令之前都会执行此挂钩。当运行复位时会检验该属性 ， 以便提取对实现运行 Tcl 挂钩执行的后续更改。如果要将 Tcl 挂钩添加到 IDR ， 请首先创建实现运行、添加 Tcl 挂钩 ， 然后创建新的 IDR 。

由于指令受 IDR 控制 ， 从具有相同网表、相同约束和相同 Tcl 挂钩的运行创建 IDR 是没有价值的。因此存在如下限制： 基于任意给定实现运行 ， 只能创建一个 IDR 。如需多个 IDR ， 请更改综合选项以创建不同网表或者修改布局规划。

“ Intelligent Design Runs ”窗口中的流程控制

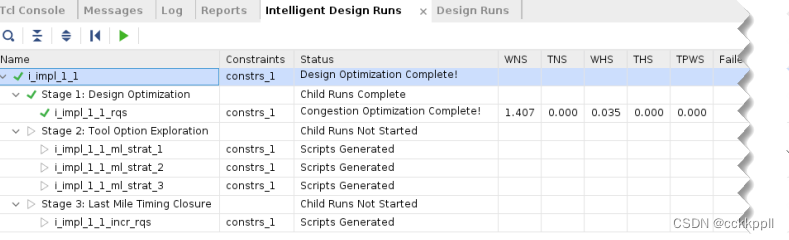

“ Intelligent Design Runs ” （ 智能设计运行 ） 窗口可提供两项功能 ， 如下图所示 ：

• 上下文相关的右键单击菜单 ， 用于访问流程控制和设计分析选项

• 允许访问诸如 WNS 、 TNS 、 WHS 和 THS 等指标 ， 以便执行顶层和子层 IDR 运行

这些指标表示 IDR 阶段的最佳运行指标。在整个流程中 ， 这些指标会定期更新。

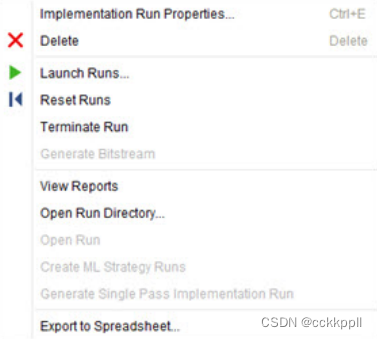

右键单击菜单与上下文相关 ， 以选定的流程阶段为目标。右键单击顶层即可显示下列选项 （ 这些选项是右键单击任意下层阶段的超集）：

菜单选项如下所述。

• “ Implementation Run Properties ” （ 实现运行属性 ）： 打开 IDR 运行的运行属性。这是正常运行的缩减版本。

• “ Delete ” （ 删除 ）： 删除运行。

• “ Launch Runs ” （ 启动运行 ）： 启动运行。

• “ Reset Runs ” （ 复位运行 ）： 将 IDR 复位 ， 并删除所有文件。

• “ Terminate Run ” （ 终止运行 ）： 终止所选运行 ， 但不删除运行目录中的文件。该选项仅在运行过程中可用。

• “ Generate Bitstream ” （ 生成比特流 ）： 如果运行尚未启动 ， 则启动运行直至比特流生成。如果 IDR 已完成但比特流尚未生成， 则该选项会从已完成的 IDR 的最佳运行的已布线的检查点生成比特流。该选项在运行过程中不可用。

• “ View Reports ” （ 查看报告 ）： 打开“ Intelligent Design Runs Reports ” （ 智能设计运行报告 ） 窗口。

• “ Open Run Directory ” （ 打开运行目录 ）： 打开运行目录。该选项可用于访问中间检查点和文本报告。

• “ Open Run ” （ 打开运行 ）： 从选定的设计分析阶段打开所选运行或者最佳运行。仅在已布线的检查点上可用。

• “ Create ML Strategy Runs ” （ 创建 ML 策略运行 ）： 完成阶段 1 后 ， 如果设计仍有时序失败 ， 那么该选项会变为可用。ML 策略会自动创建并就绪 ， 可立即搭配任意 APPLIED QoR 建议使用。选中该选项会创建 3 轮运行 ， 等效于运行阶段 2 。如果设计发生更改 ， 那么相比于使用包含“ Last Mile ” （ 最后一步 ） 的单通运行 ， 首选使用该选项， 因为它更适合处理更大的更改。

• “ Generate Single Pass Implementation Run ” （ 生成单通实现运行 ）： 创建标准实现运行 ， 它会设置 RQS 文件和增量检查点（ 如需 ）， 由此创建的结果与在 IDR 中可达成的结果相同。该选项仅在成功完成 IDR 后才可用。

Intelligent Design Run Reports

“ Intelligent Design Run Reports ” （ 智能设计运行报告 ） 窗口分为两个部分 ， 如下所示 ：

• “ Flow Progress ” （ 流程进度 ）：

• 用于显示已运行的阶段以及当前正在运行的阶段。

• 指明最佳整体运行 ( “ $ ” ) 和某一阶段内的最佳运行 ( “ * ” ) 。

• “ Flow Statistics ” （ 流程统计数据 ）：

• 用于显示有关所收集的设计时序和拥塞信息的统计数据。

• 包含指向 IDR 中生成的报告的超链接。

在 IDR 中会捕获以下数据 ：

• RQA 得分 （ 在整个过程中捕获 ）

• 拥塞 （ 在布局后和初始布线阶段收集所得 ）

• 时序 （ 仅限在布局后、执行物理最优化后以及布线后阶段内收集 ）

生成的报告是固定的。用户不直接控制生成的报告。如需额外报告 ， 应使用 Tcl 挂钩来添加。或者 ， 可在运行目录中打开检查点之后生成额外报告。在顶层运行目录中会自动生成等效的文本报告。其固定名称为

idr_flow_summary.rpt 。
