ECG信号的经验模态分解(EMD)MATLAB仿真

目录

1.EMD分解步骤

2.EMD在ECG信号分析中的应用

3.MATLAB核心程序

4.仿真结果

---

      经验模态分解（Empirical Mode Decomposition, EMD）是一种自适应的数据分析方法，特别适合于非线性、非平稳信号的处理，如心电图（ECG）信号。ECG信号包含了心脏电活动的各种信息，如心跳节奏、传导异常等，EMD通过对ECG信号进行多层次分解，提取出不同尺度的内在模式，有助于临床诊断和研究。EMD的核心思想是通过一系列的“筛选”过程，将原始信号分解为一系列固有模态函数（Intrinsic Mode Functions, IMF）和一个残余分量（Residual）。每个IMF是一个局部均值为零的包络且具有不同频率特征的函数，能够反映信号在不同时间尺度上的动态特征。

1.EMD分解步骤

       经验模式分解（EMD）域内心电（ECG）信号的去噪，通常为基于QRS特征波经验性识别固有模态函数（IMF）分量并重建ECG信号。由于该方法引入个人误差，因此识别不准确。针对此问题，本文提出利用EMD与IMF分量统计特性对ECG信号进行去噪。首先对含噪ECG信号进行EMD分解得到一系列IMF分量，然后利用IMF分量的统计特性识别IMF分量属性，并采用被识别为ECG信号的IMF分量重建ECG信号。该识别方法基于统计学方法，具有统计学和现实物理意义。

1.初始化：设原始信号为X(t)。

2.提取IMF：

• 对X(t)进行上包络（upper envelope）和下包络（lower envelope）的估计，通常通过局部极大值和极小值点插值得到。

• 计算包络的平均值（mean of envelopes），即包络包络。

• 从原始信号X(t)中减去包络平均值，得到一个新的信号h(t)=X(t)−Mean of Envelopes。

• 检查h(t)是否满足IMF的定义（局部均值为零，极值数目与过零点数目最多相差不超过一个）。如果满足，则h(t)即为第一个IMF；否则，将h(t)作为新的信号，重复步骤2。

• 第一个IMF记为C1​(t)，原始信号减去C1​得到剩余信号R1​(t)=X(t)−C1​(t)。

3.递归分解：对剩余信号R1​(t)重复步骤2，得到第二阶IMFC2​(t)，以此类推，直至剩余信号成为单调函数或极小的包络差值，这时的剩余即为残余分量RN​。

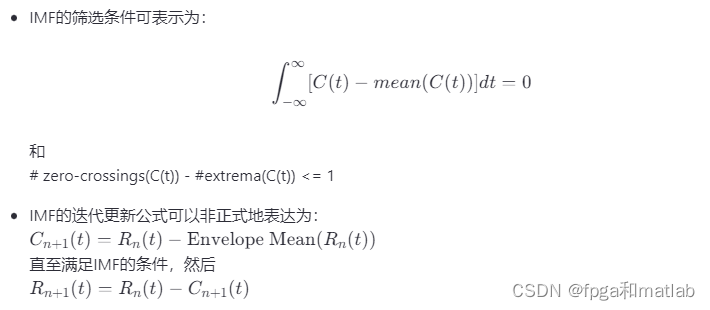

       虽然EMD本质上是一个迭代和直观的过程，难以用简洁的闭合形式数学公式完全描述，但可以概述关键步骤的数学框架：

2.EMD在ECG信号分析中的应用

• 噪声去除：通过分解ECG信号，低频的IMF往往对应基线噪声，去除这些成分可以提高信号质量。
• 特征提取：不同IMF代表不同频率的生理活动，对心律不齐、早搏等异常进行识别。
• 趋势分析：长期趋势（如残余分量）反映心率变化，对心脏健康评估有价值。
• 非线性动力学分析：IMFs的时频特性可用于研究心脏动力学行为，如心肌梗死的非线性预测。

3.MATLAB核心程序

clc;
clear;
close all;
warning off;
addpath(genpath(pwd));
rng('default')
load ('ecg.mat');% 加载数据文件'ecg.mat'
% 设置CEEMDAN算法的参数
Nstd    = 0.2;% 噪声强度因子
NR      = 500;% 噪声实现数量
MaxIter = 5000;% 最大迭代次数

% 调用ceemdan函数进行信号分解
[modes its]=ceemdan(ecg,0.2,500,5000);
t=1:length(ecg);% 定义时间轴
% 获取分解后模态的行数
[a b]=size(modes);
% 绘制ECG信号及其各层模态分解结果
figure;
subplot(a+1,1,1);% 绘制原始ECG信号
plot(t,ecg);%% ECG信号位于子图的第一行
ylabel('ECG')
set(gca,'xtick',[])
axis tight;
% 循环绘制每一个固有模态分量（IMF）
for i=2:a
    subplot(a+1,1,i);
    plot(t,modes(i-1,:));
    ylabel (['IMF ' num2str(i-1)]);% IMF标签
    set(gca,'xtick',[])% 隐藏x轴刻度
    xlim([1 length(ecg)])% 设置x轴范围与ECG信号一致
end;
% 绘制最后一个IMF（残留分量）
subplot(a+1,1,a+1)
plot(t,modes(a,:))
ylabel(['IMF ' num2str(a)])
xlim([1 length(ecg)])

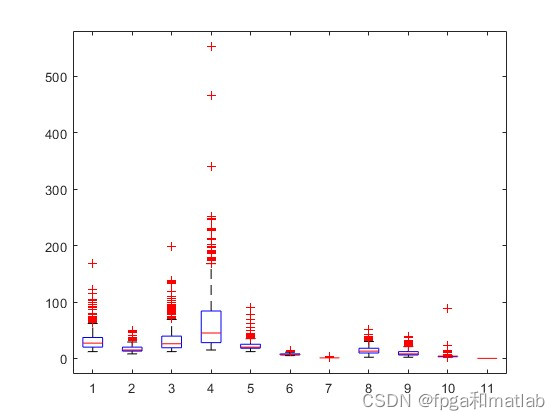

% 另外创建图形展示各IMF分解所需的迭代次数分布
figure;
boxplot(its);% 使用箱线图展示迭代次数
up4087

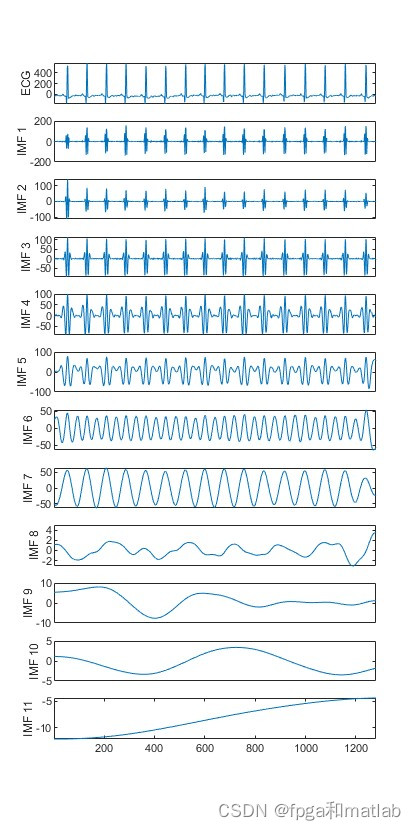

4.仿真结果

       数据端点均值误差导致 IMF2-IMF8 分量的均值在 0 均值周围微小波动，IMF9 分量数据端点均值误差导致 IMF2-IMF8 分量的均值在 0 均值周围微小波动，IMF9 分量.ECG信号的EMD分解提供了一种强有力的工具，不仅能够解析复杂的心脏电活动，还能揭示隐藏在信号内部的生理病理信息，对临床诊断和科研有着重要意义。
