厂区110kV 变电站辅助控制系统 （综合监控平台）设计方案

一、项目概况

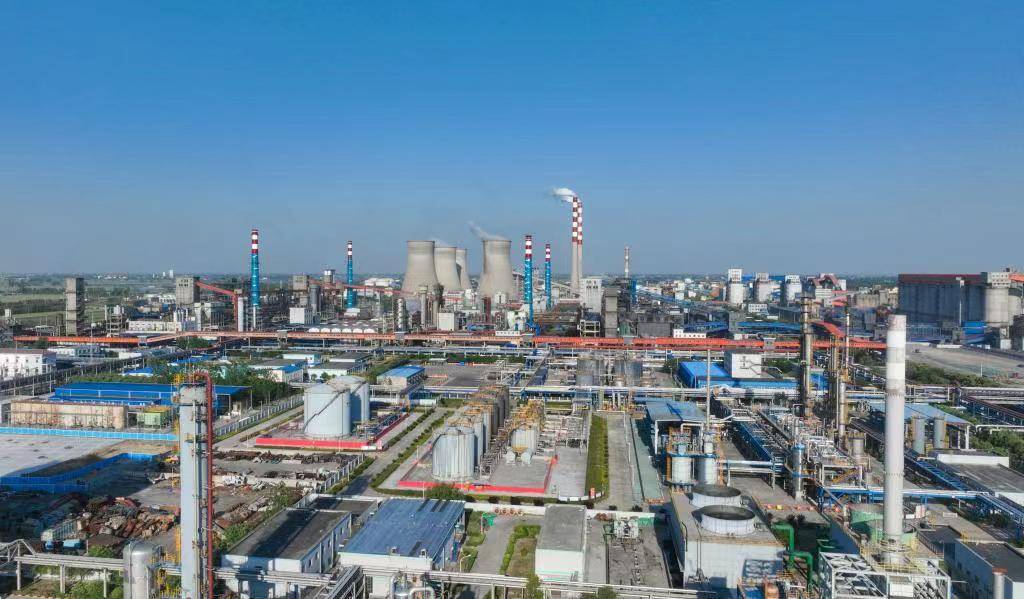

某厂110kV变电站四周化工厂较多，空气中粉尘含量大，经常会有漂浮的杂物，且该站的地势比较低，容易积水。由此可见，该站的运行环境比较恶劣，导致该站设备发生异常和缺陷情况较多。

该变电站采用半户外式结构，其中110kV设备全部位于室外，而10kV以及二次设备全部位于室内。

二、某厂110kV 变电站辅助控制系统(无人值守设计方案)

某厂110kV 变电站辅助控制系统(无人值守设计方案)通过安装网络摄像仪、传感器、控制器等手段，实现数据采集、红外遥控、远程控制等功能，达到对站内辅助系统的实时监视和控制的目的，在“四遥”功能之外新增“遥视”的功能。

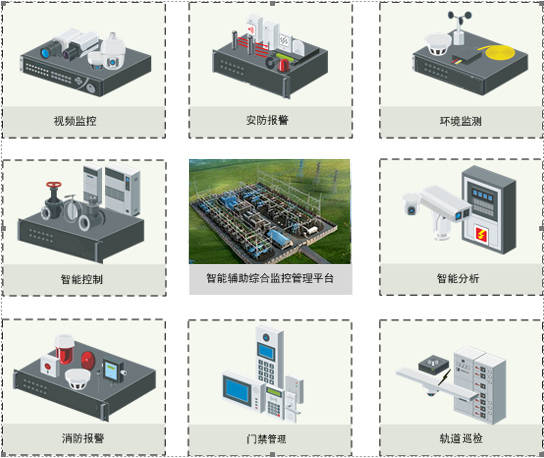

该平台包含：智能化管理软件部署；站端服务集群建设；图像监视及异常行为分析管理；环境在线监测；智能门禁管控；安全警卫防范；SF6、火灾、局放、空调、除湿机、风机、灯光等子系统的联动监测，实现整站的“遥测、遥信、遥控、遥调、遥视”功能,为方便后期业务系统拓展，平台侧预留多种智能化接口。

三、辅助控制系统主要实现功能

该辅助控制系统可实现远程监测和控制ÿ
