qq群里老被人吊，看不起玩C#的，我只是业余看看下位机，发现汇川PLC是真的香，支持G代码，带的ecat轴数也多。就是新的购买渠道不行。学习资料还有些欠缺。比如PLC去读取电脑上的G代码文件。每次拷贝下去很麻烦。下面我写个帖子：PLC控制电脑在D盘：打开文件，读写文件，删除文件，关闭文件。

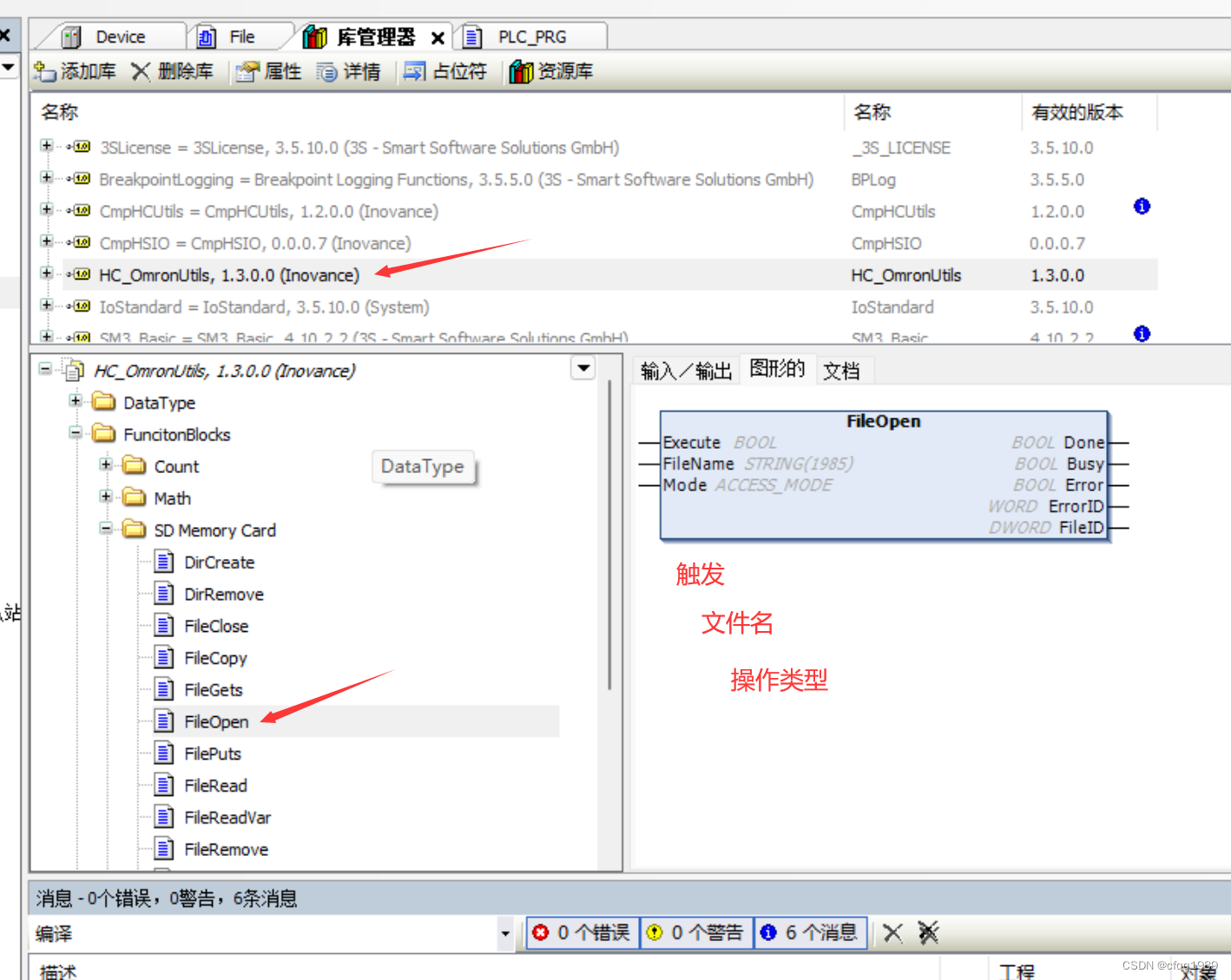

1先看下PLC本地文件的操作：

这种操作简单。缺点是不能读取电脑的文件。

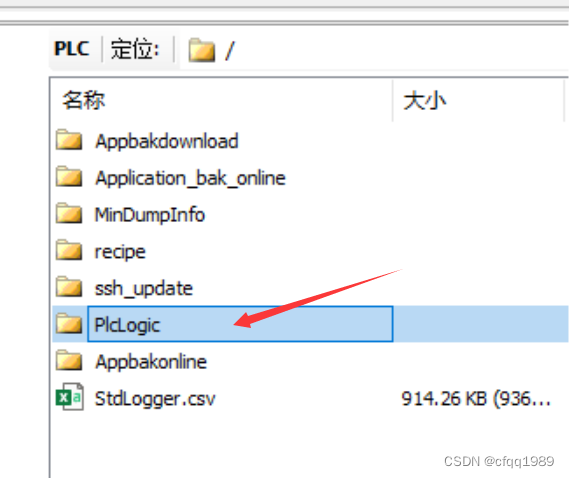

生成的文件在PlcLogic文件夹下

2读取电脑文件：

常用函数库名称：SysFile/SysDir/File Access

1SysFile：这个库还需要再加载参数类型

sysfile和systype这2个文件必须要装

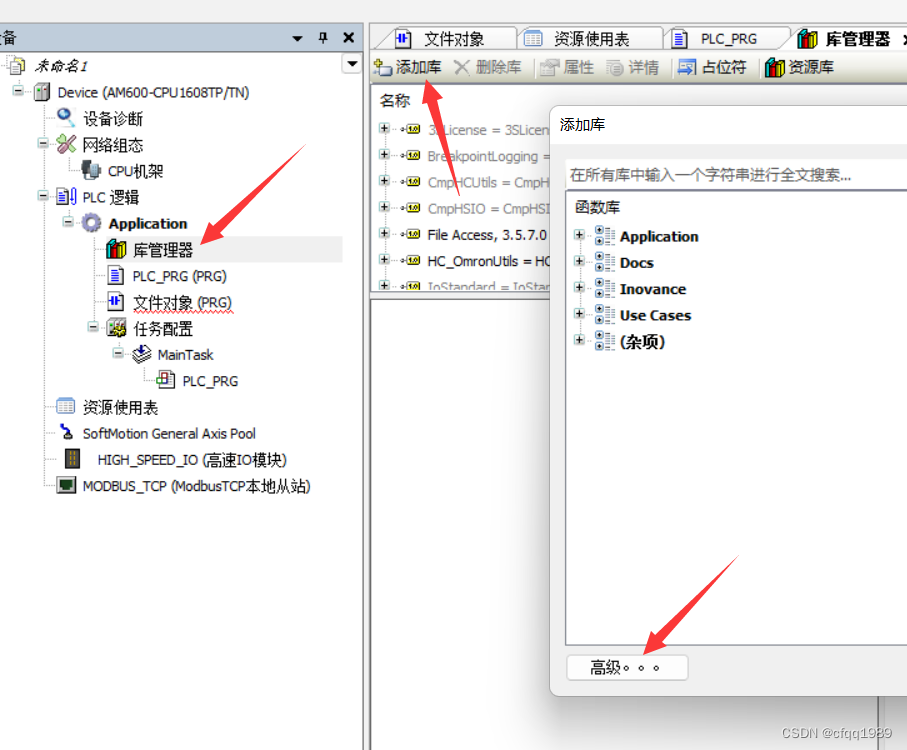

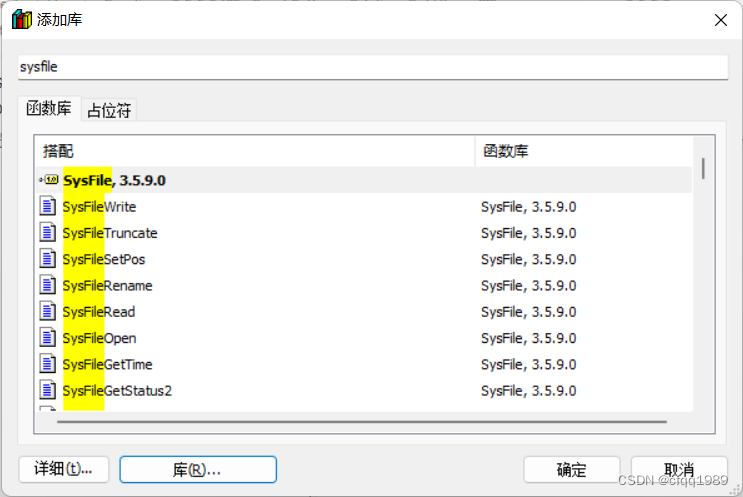

高级》sysfile 基础文件

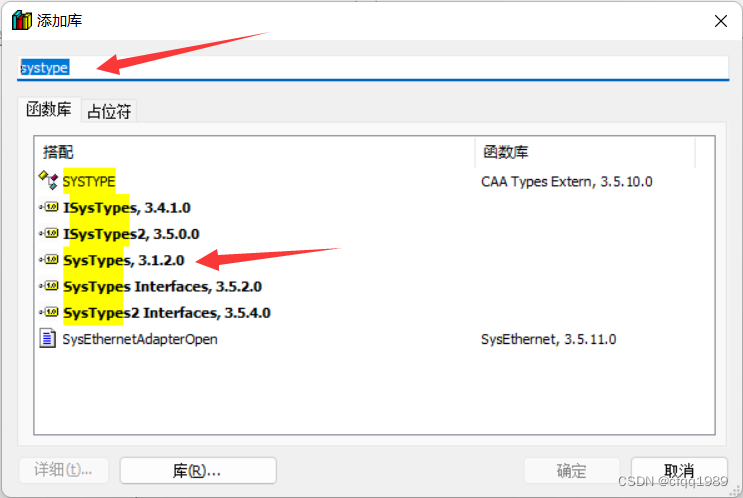

双击》再装个systype 基础数据类型

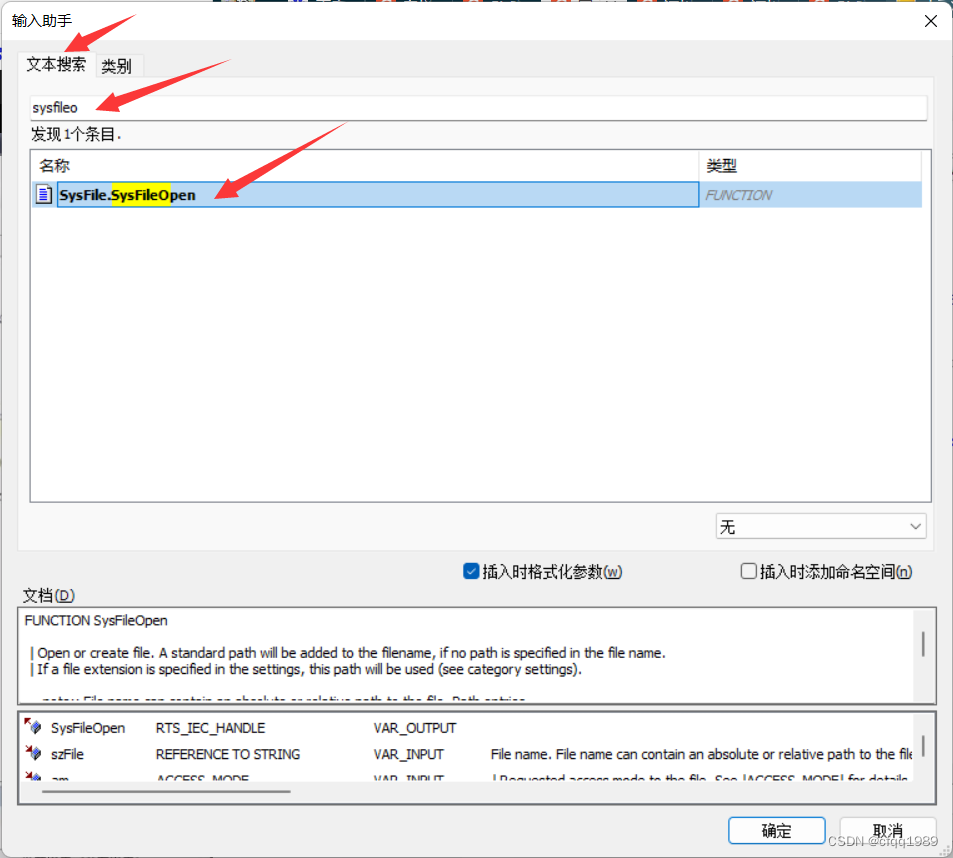

这2文件装好后，就可以准备干活了，来看下函数： ST空白行处》右击》输入助手

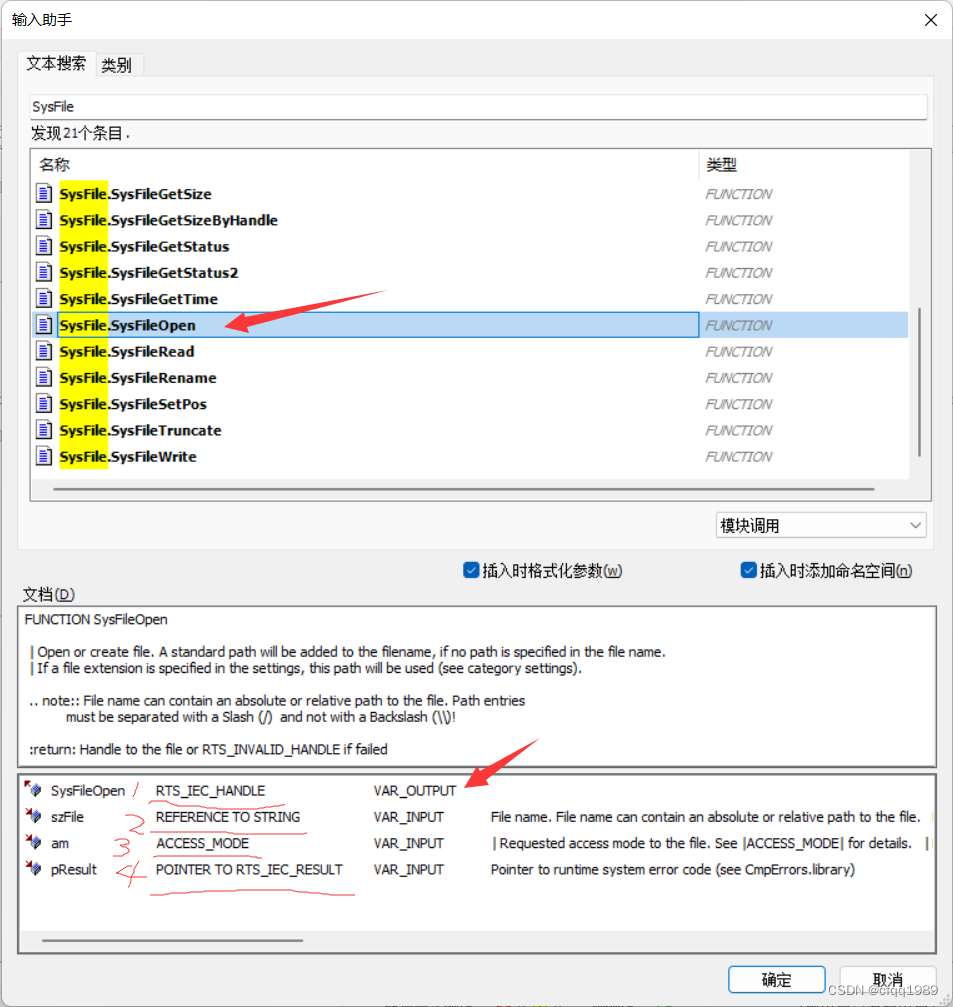

1：输出的是结构体，你就当她是对象，潘金莲来了(hFile)。。。

234：这3个是输入参数：2文件路径，3文件操作模式，4错误日志

这里要注意：文件路径不能有反斜杠\ 操作模式要记住名字，一会要用，错误日志是用来判断错误的。

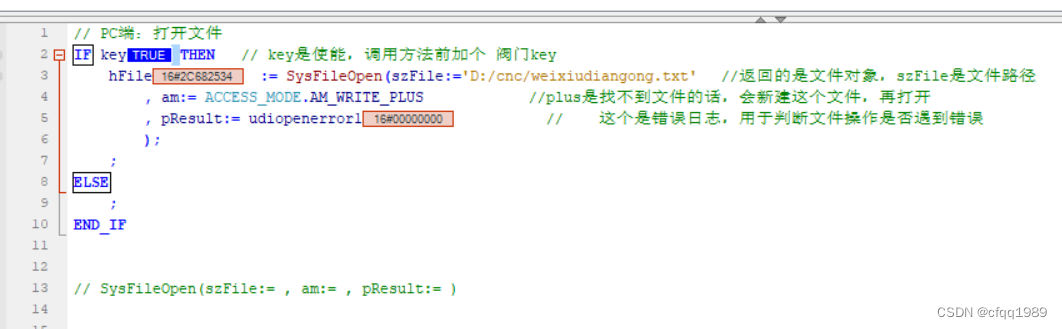

在plc里写ST程序：

// PC端：打开文件
IF key THEN   // key是使能，调用方法前加个 阀门key
	hFile  := SysFileOpen(szFile:='D:/cnc/weixiudiangong.txt'	  //返回的是文件对象，szFile是文件路径
		, am:= ACCESS_MODE.AM_WRITE_PLUS 			//plus是找不到文件的话，会新建这个文件，再打开
		, pResult:= udiopenerror1			  //	这个是错误日志，用于判断文件操作是否遇到错误
		);
	;
ELSE
	;
END_IF


// SysFileOpen(szFile:= , am:= , pResult:= )

plc程序和C语言最大的区别就是，plc的函数全往main里面扔，靠bool标志位控制函数是否运行，看下效果：

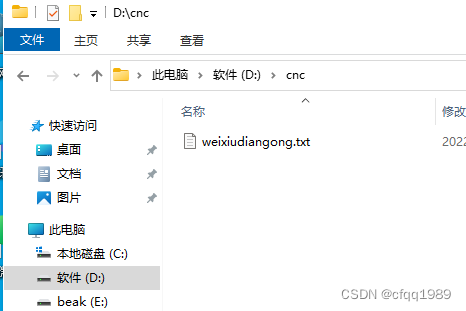

和预想的一样，在我笔记本D盘新建了，维修电工的文件。

文件操作模式：追加，读，写

2读取文件：

// 中文有bug

IF Test THEN
    szTestLine := 'This is the first line.';
	hFile := SysFileOpen(szFile:='D:/Test/Test.txt', am:=ACCESS_MODE.AM_WRITE_PLUS, pResult:=ADR(udiOpenError1));
	IF hFile <> RTS_INVALID_HANDLE	THEN
		//udiPosError := SysFileGetPos(hFile:=hFile, pulPos:=ADR(udiPos));
		udiWrite    := SysFileWrite(hFile:=hFile, pbyBuffer:=ADR(szTestLine),
                                 ulSize:=INT_TO_UDINT(LEN(szTestLine)), pResult:=ADR(udiWriteError1));
		udiPosError2 := SysFileSetPos(hFile:=hFile , ulOffset:= 0 );
		udiRead    :=   SysFileRead(hFile:=hFile , pbyBuffer:=ADR(szReadLine) , ulSize:=SIZEOF(szReadLine) , pResult:= udiWriteError1);
		udiCloseError1  := SysFileClose(hFile:=hFile);
	END_IF
	Test:=FALSE;
END_IF

PROGRAM PLC_PRG
VAR
	szTestLine: STRING(INT#128);
	szReadLine: STRING(INT#128);
	hFile     : RTS_IEC_HANDLE := RTS_INVALID_HANDLE;
	udiOpenError1: RTS_IEC_RESULT;
	udiPosError: UDINT;
	udiPos: __XWORD;
	udiWrite: __XWORD;
	udiWriteError1: RTS_IEC_RESULT;
	udiCloseError1: UDINT;
	Test: BOOL;
	udiPosError2: UDINT;
	udiRead: __XWORD;
	udiReadError1: POINTER TO RTS_IEC_RESULT;
END_VAR

解决bug：

// 中文
// 读取文件   电脑D盘  DGcnc文件（电工文件）
IF 	dk打开文件 THEN
	//打开文件  DGcnc文件（电工文件） ACCESS_MODE.AM_READ_PLUS
	DGcnc := SysFile.SysFileOpen(szFile:='D:/cnc/DGcnc.txt' , am:=ACCESS_MODE.AM_WRITE_PLUS , pResult:=rz错误日志 );
	;
	IF 	DGcnc <>  RTS_INVALID_HANDLE  THEN		// 不是-1时（文件打开成功）
		// 读
// 		SysFile.SysFileRead(hFile:=DGcnc  , pbyBuffer:= ADR(rxbuff) , ulSize:=200 , pResult:= rz错误日志 );

		// 写
		len长度 :=SIZEOF (szTestLine);
		szTestLine := '维修电工到此一游！';
		SysFile.SysFileWrite(hFile:= DGcnc , pbyBuffer:= ADR( (szTestLine) ), ulSize:=INT_TO_UDINT(LEN(szTestLine)), pResult:= rz错误日志 );

		// 写追加


		// 删

		// 关闭文件
		SysFile.SysFileClose(hFile:= DGcnc);

		;
	ELSE
		RETURN;//打开文件失败，退出
	END_IF

	;
ELSE


	;
END_IF

还得编码转换

//=======================================================

am:= ACCESS_MODE控制文件的操作模式：plus是写不了就新建这个文件

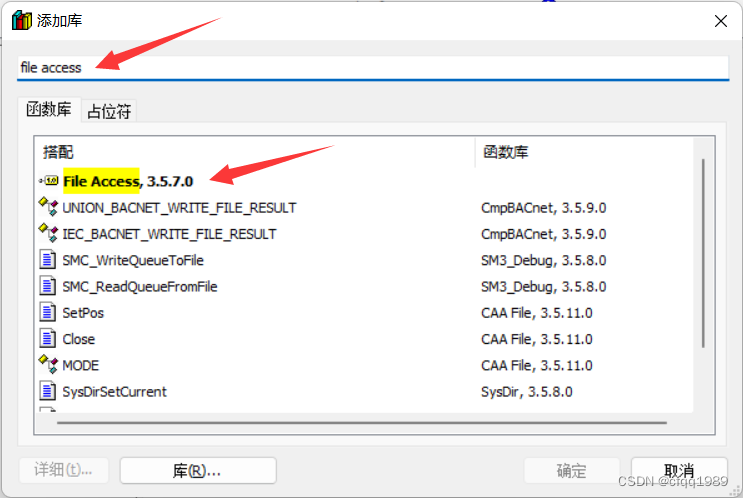

高级》file access

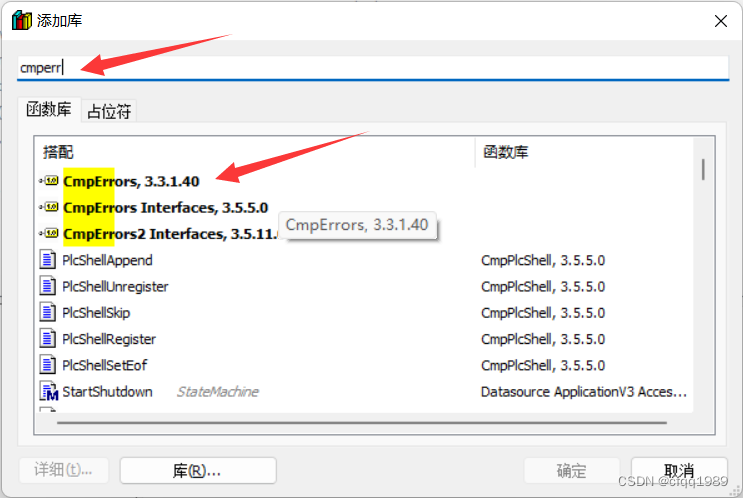

双击》再装个cmperrors

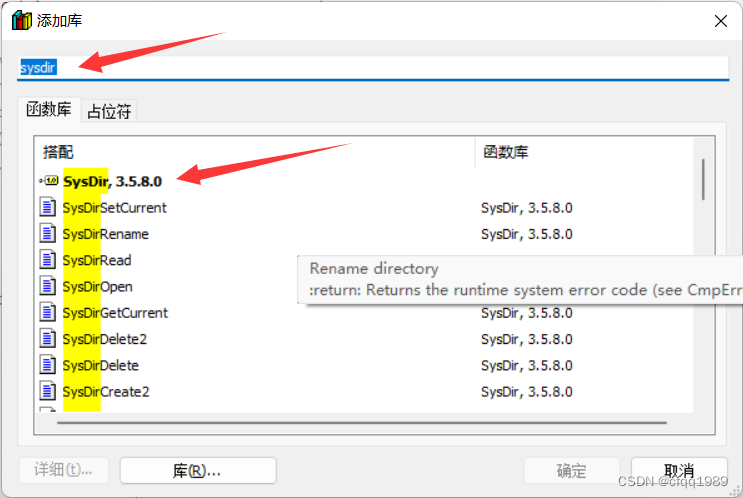

双击》再装个sysdir 这个是文件目录管理（视频是这么说的）

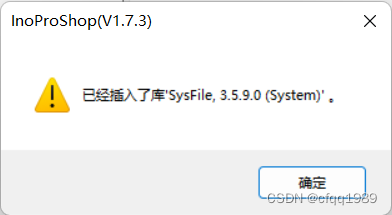

双击 SysFile

File Access是同步的，用这个。SysFile是异步的,且不能使用反斜杠。

access需要实例化，sysfile直接拖入就行，资料可能有错，sysfile不能使用反斜杠 \

提示无该变量：添加SysTypes Interfaces函数库，还有CmpErrors,3.3.1.40

旁击

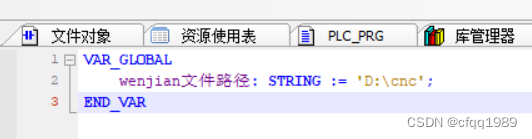

全局变量，没有的话，按提示新建。

//文件路径
wenjian文件路径 :  string := 'D:/cnc';

1开始调用库：

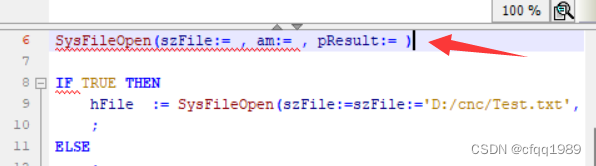

空行》右击》输入助手》

双击

函数就出来了

PROGRAM PLC_PRG
VAR
	szTestLine: STRING(INT#128);
	szReadLine: STRING(INT#128);
	hFile     : RTS_IEC_HANDLE := RTS_INVALID_HANDLE;
	udiOpenError1: RTS_IEC_RESULT;
	udiPosError: UDINT;
	udiPos: __XWORD;
	udiWrite: __XWORD;
	udiWriteError1: RTS_IEC_RESULT;
	udiCloseError1: UDINT;
	Test: BOOL;
	udiPosError2: UDINT;
	udiRead: __XWORD;
	udiReadError1: POINTER TO RTS_IEC_RESULT;
END_VAR

IF Test THEN
    szTestLine := 'This is the first line.';
	hFile := SysFileOpen(szFile:='D:/Test/Test.txt', am:=ACCESS_MODE.AM_WRITE_PLUS, pResult:=ADR(udiOpenError1));
	IF hFile <> RTS_INVALID_HANDLE	THEN
		//udiPosError := SysFileGetPos(hFile:=hFile, pulPos:=ADR(udiPos));
		udiWrite    := SysFileWrite(hFile:=hFile, pbyBuffer:=ADR(szTestLine),
                                 ulSize:=INT_TO_UDINT(LEN(szTestLine)), pResult:=ADR(udiWriteError1));
		udiPosError2 := SysFileSetPos(hFile:=hFile , ulOffset:= 0 );
		udiRead    :=   SysFileRead(hFile:=hFile , pbyBuffer:=ADR(szReadLine) , ulSize:=SIZEOF(szReadLine) , pResult:= udiWriteError1);
		udiCloseError1  := SysFileClose(hFile:=hFile);
	END_IF
	Test:=FALSE;
END_IF

文件操作篇：3、基础内容-文件操作函数 - 中型PLC - 汇川技术官网-水滴社区 - Powered by Discuz!

库核对老出错，多装了库，自己去这网页下载文件。
