博途安装【PLC】

1【安装】

mp.weixin.qq.com

Pro功能强于Adv

关于Prof版本和Adv版本的区别，可以参考下图，专业版是包含高级版的，我们选择专业版进行安装

双击TIA_Portal_STEP7_Prof_Safety_WINCC_Prof_V16.exe进行安装

解压安装

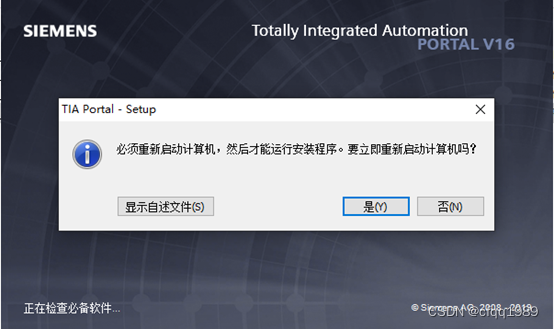

如果电脑死循环重启：

        打开注册表 regedit 计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager

注册表 PendingFileRenameOperations 删除该文件

继续安装，如果还死循环重启，继续删除注册表这个文件

2【注册】

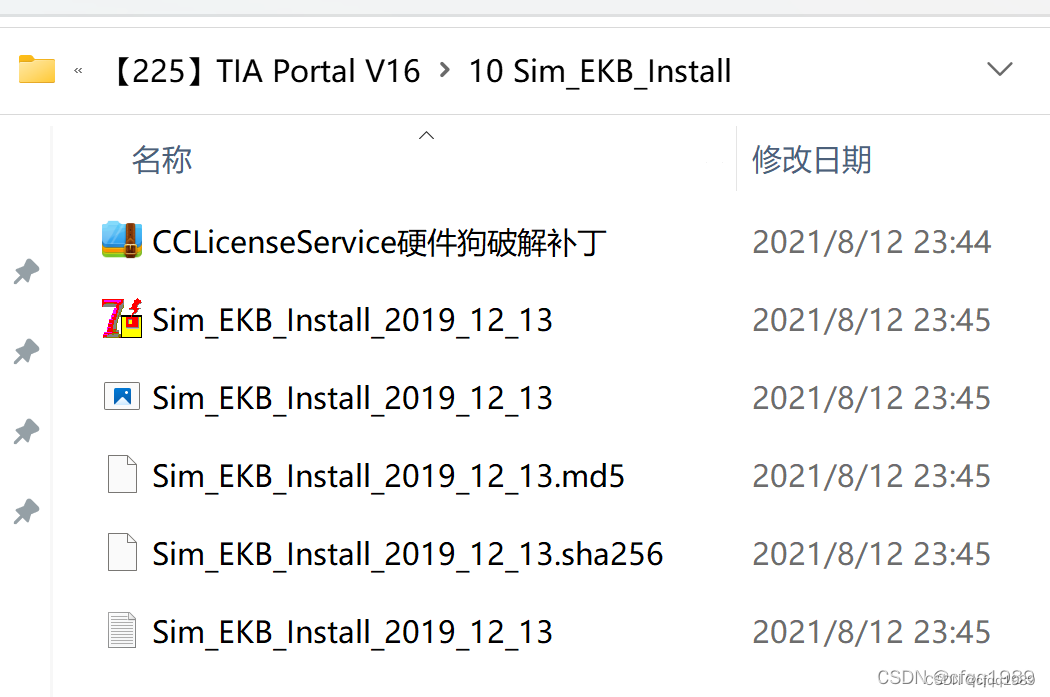

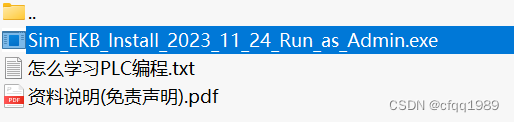

在博图的安装包里找EKB，注意看软件图标

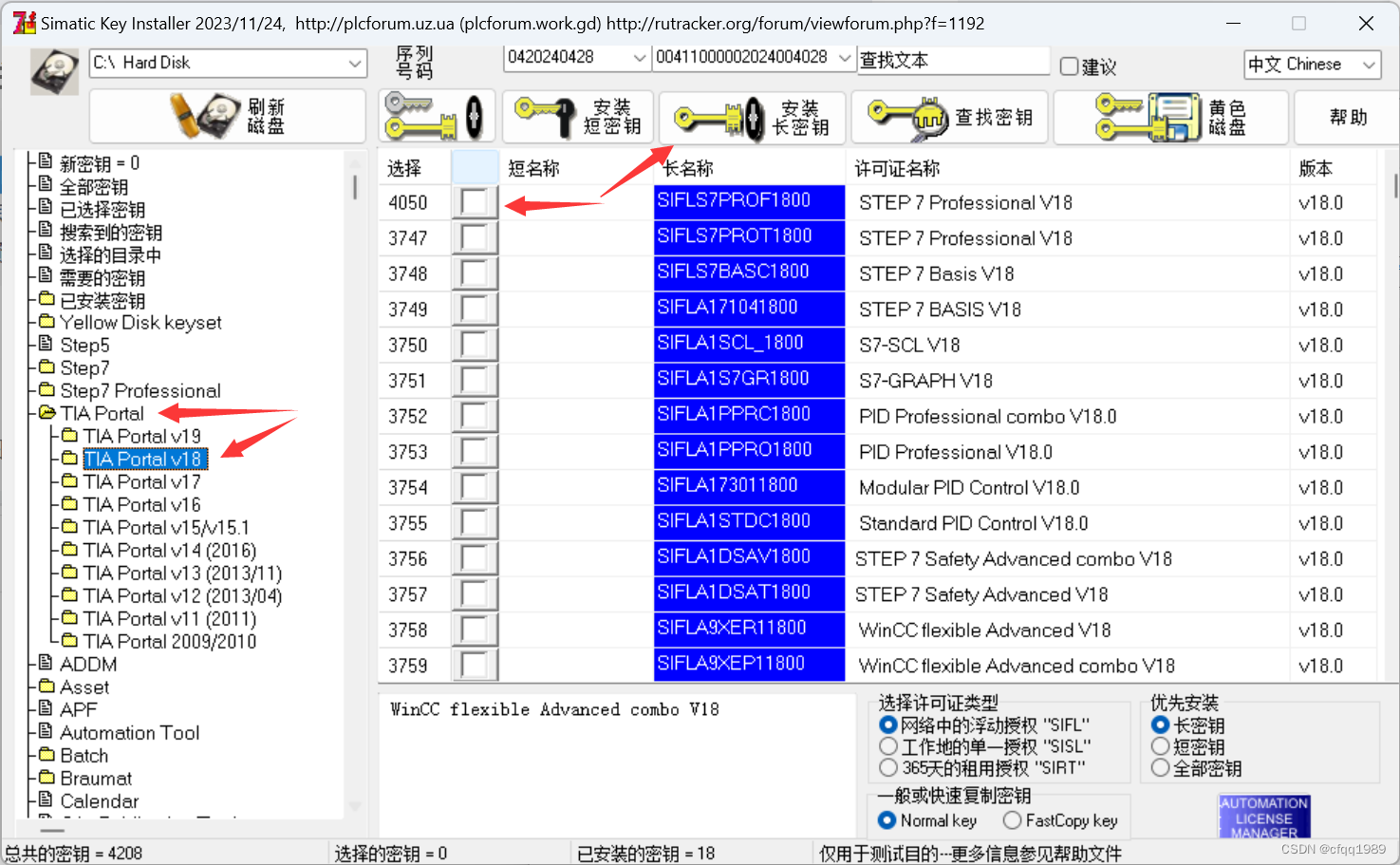

打开EKB

 博图的授权也一样，蓝底框表示已授权。

//================================================

3【编程】

 在博图里，新建一个1500的PLC。

在组态里，双击CPU，在》常规》防护与安全》连接机制》打勾

 再点cpu的网口：

 设置ip地址：

 下面新建DB块》程序块》添加新块》命名为：维修电工

 Real类型。D1的蓝点往下拉。

 在维修电工DB1》右键》属性》去掉优化

 下面  ：编译》软件

 在项目》右键属性》保护》把勾挑上

 然后保存项目

 //========================================================

 4【仿真】

下面需要虚拟出一个1500的PLC

下载一个【234】SIMATIC_PLCSIM_Advanced_V3   的文件

先安装我——WinPcap_4_1_3.exe这个文件需要兼容模式win8，管理员权限。

后面重复上面步骤，注册表里删除Pending文件

装好后，桌面多个图标

用管理员运行PLCSIM 完成配置后要保证CPU状态是黄色灯

 CPU的ip地址，子网掩码，网关设定好后 Start 后，CPU是黄色状态灯（cpu现在没程序）

//===================================================================

打开博图，准备下载程序

 如果没有西门子网卡：

右下角》网络》高级网络设置》更多网络适配器

 有这个西门子虚拟网口，才说明PLCSIM_Advanced是安装好

在控制面板里找PG/PC接口



 选这个AUTO这网卡

 这样，在下载里，就会出现西门子这张网卡》开始搜索

如果还是搜索不到PLC：

重启一下PLC的开关，然后再博图里重新搜索PLC

 重新开关PLC后，博图就应该能搜索到PLC了
