quartus可以在Devic and Pin Options里设置默认引脚状态， ISE也有这个功能，步骤如下，

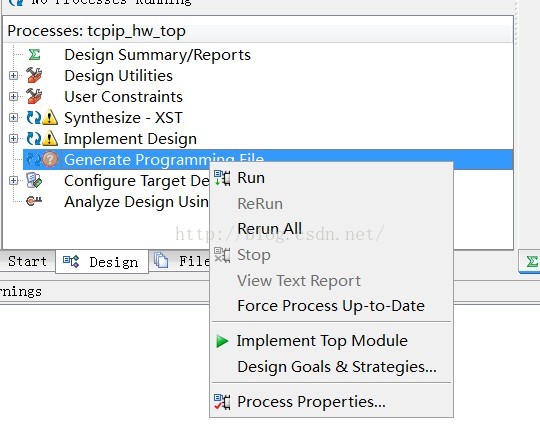

1.右击Generate Programming File


2.选择Process Properties

3.选择Configuration Options

00

4.在右边-g UnusedPin选择想要的默认值.
