TVS瞬态抑制二极管选型指南

TVS瞬态抑制二极管选型指南

一、TVS二极管工作原理

TVS(Transient Voltage Suppressors)二极管,即瞬态电压抑制器,又称雪崩击穿二极管,是采用半导体工艺制成的单个PN结或多个PN结集成的器件。

用法:TVS二极管有单向与双向之分,单向TVS二极管一般应用于直流供电电路,双向TVS二极管应用于电压交变的电路。

接法:

当应用于直流电路时,单向TVS二极管反向并联于电路中,当电路正常工作时,TVS二极管处于截止状态(高阻态),不影响电路正常工作。

原理:

当电路出现异常过电压并达到TVS二极管击穿电压时,TVS二极管迅速由高电阻状态突变为低电阻状态,泄放由异常过电压导致的瞬时过电流到地,同时把异常过电压钳制在较低的水平,从而保护后级电路免遭异常过电压的损坏。当异常过电压消失后,TVS二极管阻值又恢复为高阻态。

TVS的叫法有很多,亦称为TVS管、TVS二极管、瞬态抑制二极管、瞬变电压抑制二极管、雪崩击穿二极管等。TVS,是在齐 纳二极管工艺基础上发明的一种新型高效电路保护元器件,具有PS级响应速度、大瞬态功率、低漏电流和电容、箝位电压易 控制、击穿电压偏差小、可靠性高、体积小、安装方便等优势。在正常电路中,TVS不工作且不会影响电路的正常工作。一旦 电路中出现异常时,TVS两端经受瞬间高能量冲击时,以PS秒级的速度把TVS两端的阻抗值由高阻抗变为低阻抗,以吸收一个 瞬间大电流,把TVS的两端电压箝制在一个预定的数值上,从而保护后面的精密元器件不受瞬态高压尖峰脉冲的冲击。TVS的 应用有很多,下面主要介绍:TVS在汽车电源线的应用。

东沃(DOWO)供应的TVS二极管产品从封装形式可分为10类:

• DO-218AB:SM5S、SM6S、SM8S、SM8SxxCA;

• SMA/DO-214AC:SMAJ、P4SMA、TPSMAJ、SMA6J、TPSMA、SACA;

• SMB/DO-214AA:SMBJ、P6SMB、TPSMBJ、SMB10J、SACB、1.0SMB、TPSMB;

• SMC/DO-214AB:1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、5.0SMDJ、TP5.0SMDJ、TPSMC;

• SOD-123:SMF、TPSMF、SMF4L、SMF3.3A、SMF3V3A;

• DO-41:P4KE;

• DO-15:SA、P6KE、SAC;

• DO-201:1.5KE、LCE;

• R-6/P600:3KP、5KP、LDP、15KP、30KP;

• NA:KA

二、TVS二极管特性特点

• 采用半导体工艺制成,具有很高的可靠性,无损坏极限;

• 玻璃钝化工艺,精准的导通电压;

• 瞬态功率大,低电容、低漏电流,箝位电压易控制;

• 快速响应时间:通常小于1.0PS;

• 优良的钳位能力,击穿电压偏差小;

• 电压精度高,在特殊应用场合,通过工艺或参数筛选可达到更高的精度;

• 体积小,易安装;

• 单向和双向单元;

• 在 10/1000μs波形下瞬态功率可达200W-30000W,甚至更高;

• 工作电压范围3.3V~600V,甚至更高;

• 封装形式多样化,贴片封装:SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218AB等,直插封装:DO-41、DO-15、DO-201、R/P-600等;

• 无卤化,符合RoHS;

三、TVS二极管选型指南

1)要确定被保护电路中的最大直流或连续工作电压,电路的额定标准电压和“高端”容限;

2)TVS管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率;

3)TVS管的截止电压要大于被保护电路的最高工作电压;

4)TVS管的最大钳位电压要小于后级被保护电路中的损坏电压;

5)确定好TVS管最大箝位电压后,其峰值脉冲电流要大于瞬态浪涌电流;

6)对于数据接口的电路保护,还需注意选取具有合适电容的TVS二极管。比如:当信号频率或传输速率较高时,应选用低电容系列的TVS管;

四、TVS二极管参数详解

• VRWM :截止电压, TVS二极管的最高工作电压,可连续施加而不引起TVS二极管劣化或损坏状态下,达到的最大的直流电压或交流峰值电压。 在VRWM下,TVS二极管是不工作的,不导通。

• VC:钳位电压,施加规定波形的峰值脉冲电流IPP时,TVS二极管两端测得的峰值电压。

• VBR:击穿电压,是TVS管的最小雪崩电压。指在V-I特性曲线上,在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。

• IR:漏电流,亦称待机电流。在规定温度和最高工作电压条件下,流过TVS二极管的最大电流,其值是在截止电压下测量的。

• IPP: 峰值脉冲电流,一般在10/1000μs电流波形下的峰值。

• IT:测试电流。

• C:电容值,对于同功率等级的TVS管而言,电压越低电容值就越大。在通信线路的防护中,尤其要注意TVS管的电容值。

• 封装形式:从TVS管的封装形式,可以看出其功率大小。TVS管的芯片面积直接决定其功率等级。

五、TVS二极管选型注意事项

1)规格书手册给的只是特定脉宽下的吸收功率峰值,而实际电路中的脉冲宽度是变化不定,心里要有个数,对宽脉冲要降额应用;

2)对于小电流负载电路的保护,要有意识地增加限流电阻;

3)要注意TVS二极管的稳态平均功率是否在安全范围之中;

4)要考虑温度变化,正常而言,瞬态抑制二极管在-55°C到150°C之间工作,电路中温度比较高的情况下要降额应用;

5)TVS瞬态抑制二极管的引线长短,要与被保护线路相对。

6)针对数据接口或通信线路中的防护,要尽可能选取电容值比较小的TVS二极管。

7)直流保护电路大多选单向TVS管,交流保护电路大多选双向TVS管、多路保护电路选TVS阵列器件,大功率保护电路选专用保护模块。

8)在使用TVS管过程中,考虑到TVS的离散性,尽量减少串/并数量。

六、TVS二极管典型应用

TVS二极管由于具有极快的响应速度,低钳位电压,精准电压等优点,因而应用于对保护器件要求比较高的场合领域,汽车电子、家、工业 控制、照明,通信、医疗等行业,如DC电源线,RS485接口,通信电源,I/O口等。

转载于:TVS瞬态抑制二极管选型指南 - wdliming - 博客园

直流工作电压24V,最大允许安全电压32V(峰值)


【选择】:
1、先从工作电压24V选取最大反向工作电压V(RWM)为27V,则击穿电压V(BR)≈V(RWM)/0.85=31.8V;
【注:按TVS的VBR与标准值的离散程度,可把V(BR)分为5%和10%两种。对于5%的V(BR)来说,V(RWM )=0.85V(BR);对于10%的V(BR)来说,V(RWM)=0.81V(BR)。】
2、从击穿电压值选取最大钳位电压VC(MAX)=1.30×V(BR)=41.3V,取VC=42V。
【注:VC与VBR之比称为钳位因子,一般在1.2~1.4之间。】
查手册得到P6KE33A,关断电压(Reverse Stand off Voltage)VR=28.20V [即V(RWM)],击穿电压V(BR)=31.4~34.70V,最大钳位电压VC=45.7V,P(PR)=600W。(P6KE33CA参数同样)。

【结论】:固态继电器控制端最高电压是32V,但不是击穿电压,V(BR)=31.4~34.70V,也可以有效保护固态继电器,所以选择P6KE33A可以满足上述要求。用P6KE30A、P6KE30CA偏低。

【说明】:

P6KE33A为单向TVS,一般用于直流电路;P6KE33CA为双向TVS,适用于交流电路。

Vnormal正常工作电压 ≤ VRWM反向截止电压(最大反向工作电压)<VBR反相击穿电压<VC反相钳位电压<Vmax安全电压(极限工作电压)

Vnormal≤ VRWM, VRWM =0.85VBR,VBR(1.2~1.4)=VC,VC<Vmax

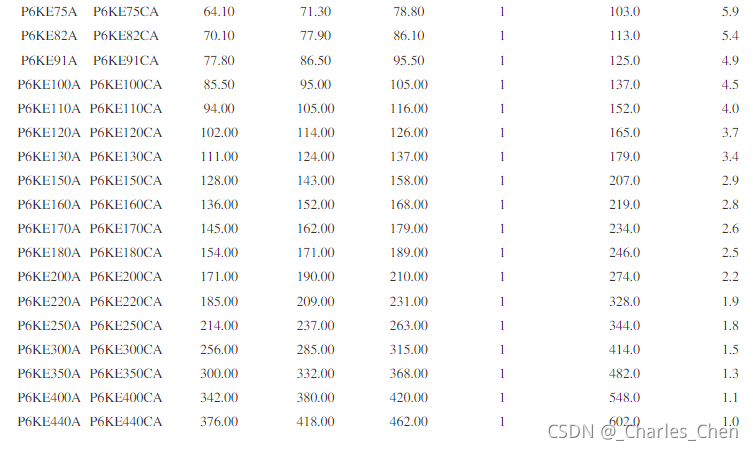

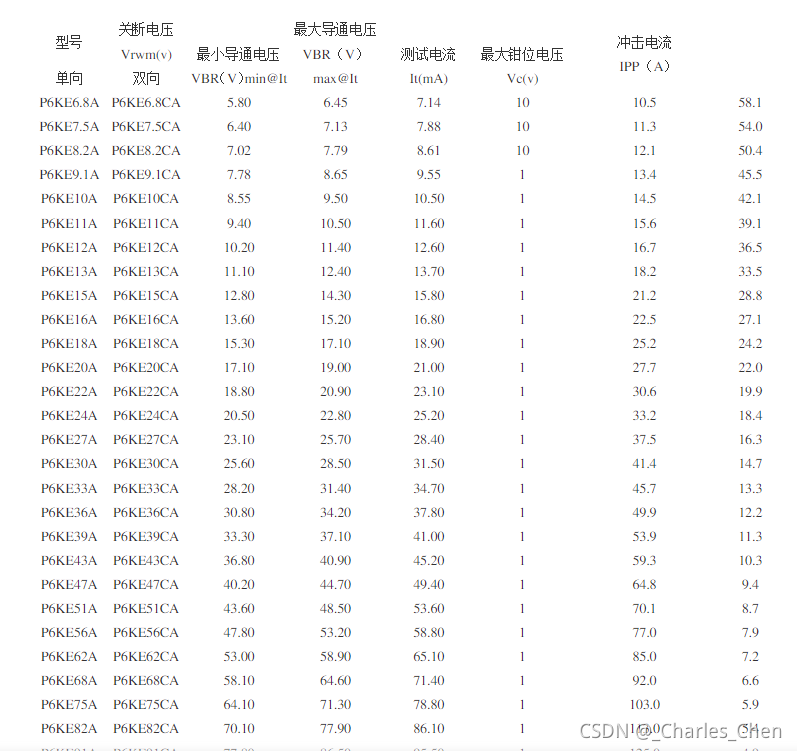

TVS管型号参数对照表

TVS管型号参数对照表 - 百度文库

///

一、首先了解TVS管的参数,我们以littelfuse的5.0SMDJ系列为例。

                                                                                                                                          图1

图2

最大峰值脉冲功率 Maximum Peak Pulse Power
Pppm峰值脉冲功率为ESD器件上瞬间通过的最大功率值,由最大钳位电压Vc和此时脉冲峰值电流Ipp决定的。
由上图可以看到5.0SMDJ系列的最大脉冲峰值功率为5000W。还可以看出该系列下的每个型号的Vc*Ipp基本为5000W。且Vc越大承受,Ipp越小。
最大脉冲峰值电流Ipp
TVS可以承受的最大脉冲峰值电流。5.0SMDJ13A最大脉冲电流为233A。
最大钳位电压Vc(残压)
当持续时间为 20mS 的脉冲峰值电流 Ipp流过 TVS 时,在其两端出现的最大峰值电压为 Vc。也称最大防护电压。
5.0SMDJ系列不同型号的Vc不一样,5.0SMDJ13A的最大防护电压为21.5V。
最大反向漏电流Ir
 TVS最大反向漏电流,可以看出5.0SMDJ13A最大反向漏电流为500uA
最大反向工作电压Vrwm或Vr。
当最大反向漏电流Ir流过TVS时,TVS两端电压为最大反向工作电压。5.0SMDJ13A最大反向工作电压为13V。
测试电流It
测试电流It决定了TVS的反向击穿电压Vbr。
反向击穿电压Vbr
TVS管通过规定的测试电流It时的电压,这是表示TVS管导通的标志电压,即从此点开始器件进入雪崩击穿。
结电容Cj
在防护高速信号的时候,需要考虑结电容的影响。

二、TVS管选型及应用
1、TVS是用来防护浪涌电流的,如果知道要防护的最大电流Ipp最好。首先确定TVS的Ipp。
2、再其次确定待防护电路的直流电压或持续工作电压。如果是交流电,应计算出最大值,即用有效值*1.414。
3、根据2中已知工作电压,选择TVS的Vrwm,要求Vrwm要大于工作电压,否则工作电压大于Vrwm会导致TVS反向漏电流增大,接近导通,或者雪崩击穿,影响正常电路工作。
4、所选TVS的最大箝位电压Vc不能大于被防护电路可以承受的最大电压。否则,当TVS钳在Vc时会对电路造成损坏。
5、其中2-4步可以先于1,如果不知Ipp,可以根据信号的功率确定Ipp。
6、单极性还是双极性-常常会出现这样的误解即双向TVS用来抑制反向浪涌脉冲,其实并非如此。双向TVS用于交流电或来自正负双向脉冲的场合。TVS有时也用于减少电容。如果电路只有正向电平信号,那麽单向TVS就足够了。TVS操作方式如下:正向浪涌时,TVS处于反向雪崩击穿状态;反向浪涌时,TVS类似正向偏置二极管一样导通并吸收浪涌能量。
这个时候需要参考TVS的正向导通峰值电流,Ifsm。5.0SMDJ系列的最大正向导通电流为300A。
三、浪涌波形10/1000us和8/20us。
10/1000us和8/20us为两种不同的浪涌测试波形,两种波形能量不一样。
10/1000us为持续时间1000us,上升沿时间为10us。
   8/20us为持续时间20us,上升沿时间为8us。
由图2可以看出该TVS的最大功率为5000W,是在浪涌10/1000us的波形能量下测试的。Ipp是基于10/1000波形能量下得到的结果。
当浪涌波形为8/20us时,相对应的参数将会变大。

由图可以看到当为1000us波形时,可以承受的最大功率为5KW。
当测试波形为20us时,可以承受的最大功率为20KW。则如果Vc不变,可以承受的最大峰值电流将变大Ipp变为原来的4倍。20/5=4

<think>好的,用户现在问的是“smf3.3A是什么二极管”。首先,我需要确定用户的问题点在哪里。用户可能遇到了电路设计中的问题,或者在进行维修时遇到了这个元件,需要了解它的具体信息。接下来,我需要分析“SMF3.3A”这个型号的含义。 首先,SMF3.3A中的“SMF”通常是二极管的封装类型。常见的二极管封装有SMA、SMB、SMC等,而SMF可能是一种更小型的表面贴装封装,适用于高密度电路板。接下来是“3.3A”,这可能指的是其反向击穿电压为3.3V,属于瞬态电压抑制二极管TVS二极管),用于过压保护。 需要确认TVS二极管的典型参数是否符合这个命名规则。通常,TVS二极管的型号会包含其击穿电压,例如SMAJ3.3A中的3.3A表示击穿电压3.3V。因此,SMF3.3A很可能是一个TVS二极管,封装为SMF,击穿电压3.3V,单向或双向特性需要进一步查证。 用户可能在使用或替换这个元件时遇到了问题,需要了解其电气参数、应用场景以及替换型号。考虑到用户可能没有电子元件手册,需要详细解释其关键参数,如峰值脉冲功率、击穿电压、钳位电压等,并给出典型应用示例,如保护USB端口、电源输入等。 此外,用户可能关心如何测试这个二极管的好坏,或者如何正确焊接表面贴装元件。需要提醒注意事项,例如静电防护、焊接温度等,避免损坏元件。如果有常见的替代型号,也需要提及,方便用户寻找替换件。 最后,确保回答结构清晰,分点说明,让用户能够逐步理解,并检查是否有遗漏的信息点,如封装尺寸、极性标识等,以帮助用户全面了解SMF3.3A二极管。</think>--- ### **1. 基本定义** **SMF3.3A** 是一种 **表面贴装瞬态电压抑制二极管TVS二极管)**,属于 **电路保护器件**,主要用于 **抑制瞬态过电压(如静电放电、浪涌)**,保护敏感电子元件。 --- ### **2. 型号解析** - **SMF**:表示 **封装类型**,为小型表面贴装(类似 SMA/SMB,但尺寸更小),典型尺寸约 **5.4mm × 3.6mm**。 - **3.3A**: - **3.3**:标称 **反向击穿电压(VBR)** 为 **3.3V**(特定测试电流下的电压值)。 - **A**:通常表示 **单向二极管**(仅抑制正向或负向过压,需对比数据手册确认极性)。 --- ### **3. 关键参数** 1. **击穿电压(VBR)**: $$ V_{\text{BR}} \approx 3.3 \, \text{V} \, (\text{测试电流 } I_{\text{R}} = 1 \, \text{mA}) $$ 2. **钳位电压(VC)**: 典型值约 **9.2V**(在脉冲电流 $I_{\text{PP}} = 5.5 \, \text{A}$ 时)。 3. **峰值脉冲功率(PPP)**: 常见为 **300W**(短时间承受能力,如 $8/20 \, \mu\text{s}$ 波形)。 4. **工作温度**:通常 **-55°C 至 +150°C**。 --- ### **4. 典型应用** - **低电压电路保护**: - USB 端口、传感器信号线、逻辑电路(3.3V/5V系统)。 - 防止静电放电(ESD)或感性负载切换引起的瞬态尖峰。 - **极性说明(单向 TVS)**: - 单向 TVS 需按极性安装,保护单一方向过压(如正向过压或负向反接)。 --- ### **5. 替代型号参考** | 型号 | 击穿电压(VBR) | 峰值功率(PPP) | 封装 | |---------------|-----------------|-----------------|--------| | SMAJ3.3A | 3.3V | 400W | SMA | | SMBJ3.3A | 3.3V | 600W | SMB | | PESD3V3 | 3.3V | 低功率 ESD 保护 | 小型封装 | --- ### **6. 使用注意事项** 1. **选型匹配**:确保 TVS 的 $V_{\text{BR}}$ 略高于电路正常工作电压(如 3.3V 系统选 3.3V TVS)。 2. **布局要求**: - 尽量靠近被保护器件,减少走线电感。 - 接地路径短且低阻抗。 3. **功率限制**:避免长时间过载,TVS 仅用于瞬时脉冲吸收。 --- ### **7. 实测方法** - **万用表二极管档**: 单向 TVS 正向导通压降约 **0.6–1V**,反向截止(显示开路)。 - **击穿电压测试**: 使用可调电源缓慢加压至 3.3V 附近,观察反向电流骤增点(需限流保护)。 --- 如需具体电路设计建议或数据手册参数,请提供更多应用场景信息。
