光电二极管（光敏二极管）应用电路

https://www.docin.com/p-984650234.html

https://max.book118.com/html/2019/0302/8107035136002010.shtm















光敏二极管使用时应如何接入电路？

光敏二极管有很多种型号：

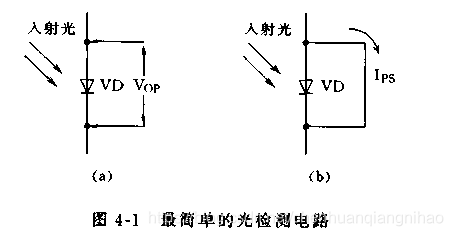

1、一种以自然光为触发条件，这个简单，他只有两根管脚，你可以把它想象成一个开关，串联在电路里，有光它就导通无光就关断，注意连接方向，与普通二极管安装方向相同
2、一种需要12V、5V电源激发的光敏二极管，这种使用最多，一般有四根管脚，分两组。一般在二极管上有个红点标注，有红点的是激发端。
一组两根接12V、5V直流电源（控制回路），另一组两根接驱动电路，只要控制电路导通，驱动电路就导通，这种二极管的好处是，输入与输出间阻抗高，没有干扰。

光敏二极管和普通的二极管一样，都是二极管，因此都有二极管的特性。
但是，光照的条件下，如果把光敏管的正负极短路，会产生一个微安级的电流，电子的流向是从阴极流向阳极的，注意，电子是通过闭路后的导线来流动的，因此，对于光敏二极管来说，和电池的原理一样，电流是从阴极流向阳极的。

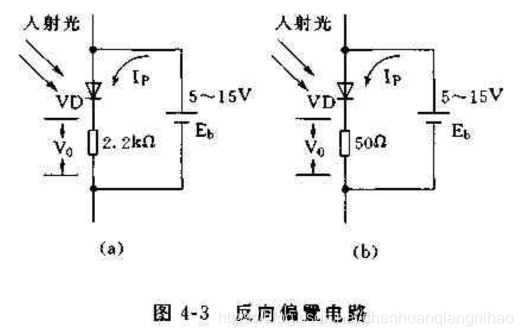

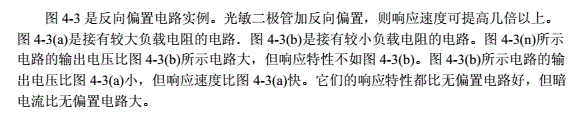

日常使用时，经常在光敏管两端加一反向电压 5V或10V来提高光电流的强度

3.光敏二极管与普通光敏二极管一样，它的PN结具有单向导电性，因此，光敏二极管工作时应加上反向电压，当无光照时，电路中也有很小的反向饱和漏电流，一般为(称为暗电流)，此时相当于光敏二极管截止;当有光照射时，PN结附近受光子的轰击，半导体内被·束缚的价电子吸收光子能量而被击发产生电子一空穴对。这些载流子的数目，对于多数载流子影响不大，但对P区和N区的少数载流子来说，则会使少数载流子的浓度大大提高，在反向电压作用下，反向饱和漏电流大大增加，形成光电流，该光电流随入射光强度的变化而相应变化，光电流通过负载RL时，在电阻两端将得到随入射光变化的电压信号。光敏二极管就是这样完成电功能转换的。

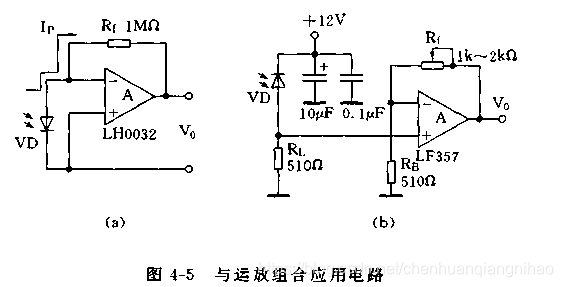

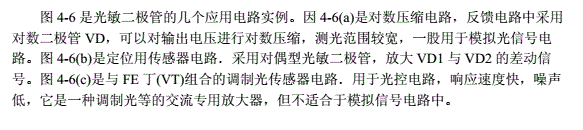

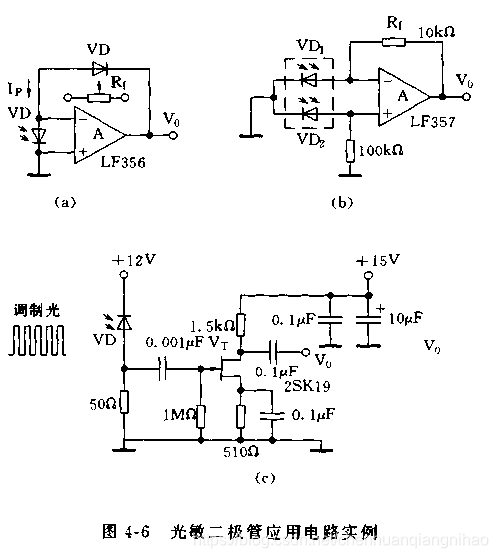

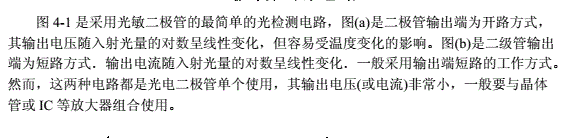

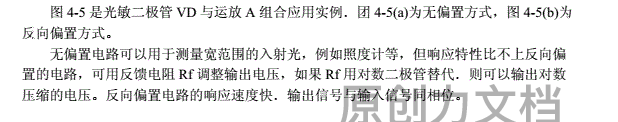

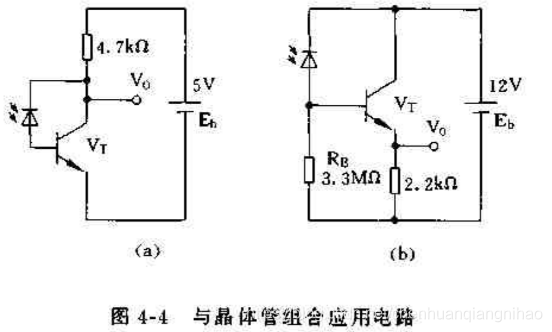

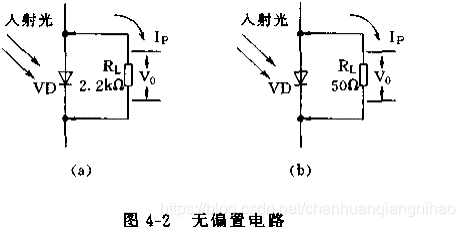

4.附图



典型光敏二极管电路图大全（八款典型光敏二极管电路设计原理图详解）
