开关电源主输出RC吸收电路和单C吸收电路对开关管VDS波形状况
RC吸收

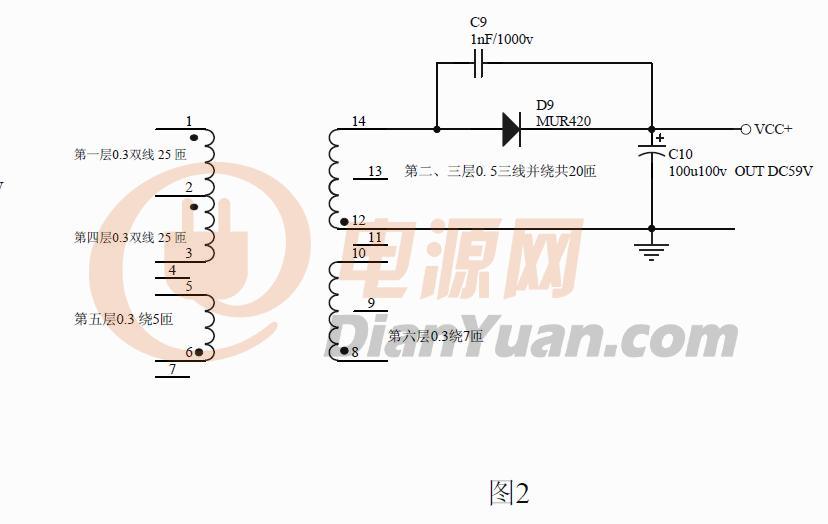

单C吸收
两个电路的测试开关管的VDS波形
图1 VDS=580-600V
图2 VDS=520V左右,
现在不知图2的的吸收电路怎么消耗热能,图2的电路我是在一个成品上看别人这样子用法。
图1确是很多开源的用法。
问:
从VDS的波形上来看,第二种优越于第一种, 从主输出的波形看第二种峰值高了30V现在问题看,能否改为第二种用法?
答:主要是对效率以及EMI的影响了。
后极一般是超快恢复或肖特基整流管.
后面高了.主要对什么有影响是续流二极管的耐压及输出电容的耐压?
是指对整流关的耐压,对输出电容应该也会有影响.
答:
RC吸收是个阻尼吸收,怎么设定RC的参数,论坛里面做过很多的讨论,我以前的帖子里有,你可以去看看,注意出现欠阻尼与过阻尼的情况,因为EMI与效率都会影响这个参数的设定。
C吸收应该可以看成一个单纯的储能元件,利用电容两端的电压不能突变的特性来抑制突变的尖峰电压。
至于那种吸收对VDS的影响大小,你可以在同一个电源上抓次级整流二极管的波形跟前面MOSFET的VDS波形对比,就明白怎么回事了
问:
单单从功耗上看,加了R,消耗能量是不是效率也低了
答:
单从理论上来说,这个电阻起阻尼的作用,是需要消耗能量的
但从整个电源系统上来说,却是不一定降低效率,因为它抑制了振荡,其他的元件的损耗小了,所以大多数的情况下都加RC吸收
答:这个要看RC的取值,如果取值合适的话,可以敲好吸收掉电压的漏感尖峰值
答:这就和初级MOS的吸收一样,只是RCD的电容够大,MOS的尖峰也可消掉,但电阻就热了。很多时候都是做一个折中,比如,效率与EMI,铁损与铜损。
答:MOS的Vds和次级肖特基的耐压在最初设计时就应该考虑的,这样后面实际测试时就不用花很大功夫来处理。
答:反激式开关电源是有此现象,图二和图一比,图二会将初级侧MOS上的Vds压得比较低,但次级侧整流二极管上的反向电压就会变高,和大家说的翘翘板一样。
