低压LDMOS电学特性

最新推荐文章于 2024-10-29 18:55:05 发布

Srambler

最新推荐文章于 2024-10-29 18:55:05 发布

阅读量2.7k

点赞数 2

分类专栏：器件文章标签：其他

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/chulan3207/article/details/117604606

版权

本文探讨了一种包含NBL的N型低压LDMOS器件，通过简化结构和有限元仿真展示了其工艺动态流程。初步电学特性仿真显示击穿电压为29V，阈值电压为2V，揭示了器件的基本电气行为。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一种含有NBL的N型低压LDMOS多元胞结构图：

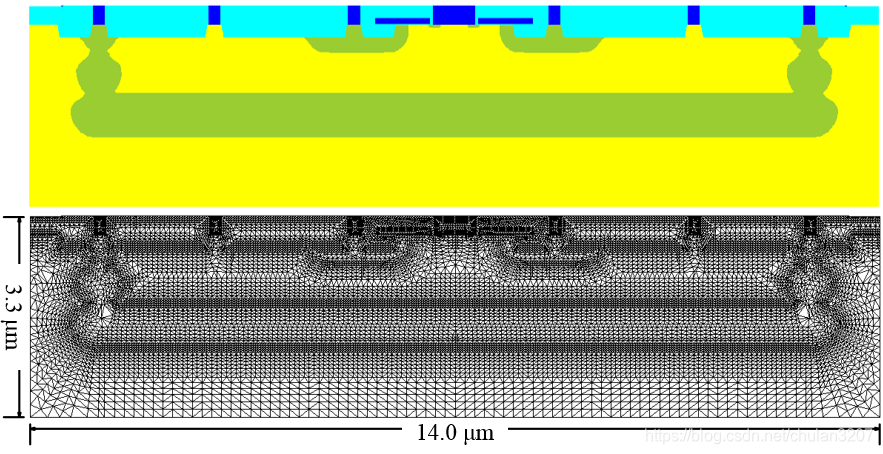

简化结构及有限元仿真网格：

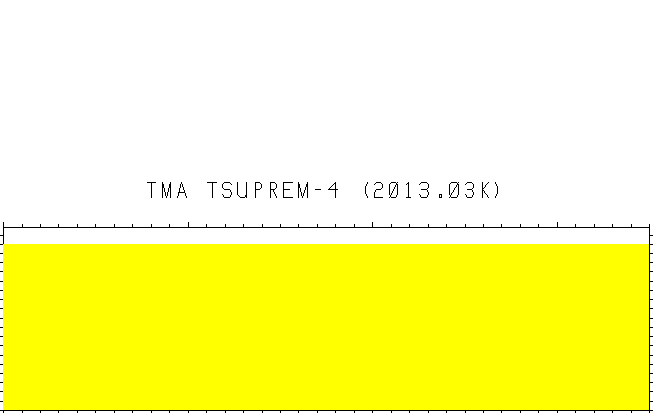

工艺动态流程：

基本电学特性仿真（参数未完全优化）：

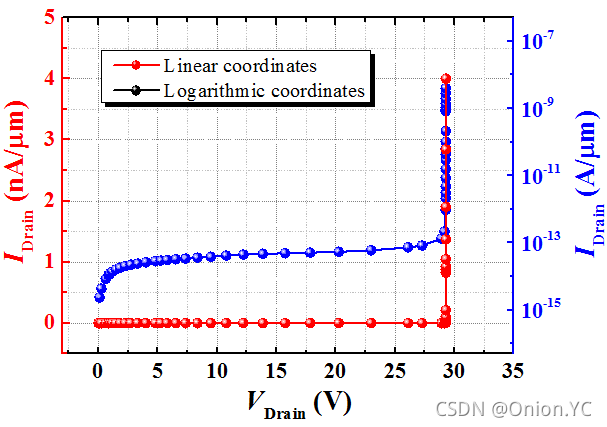

a) 击穿电压仿真结果（BV=29V）：

电势（pink）电流（black）分布：
