CMOS与非门振荡器原理与分析

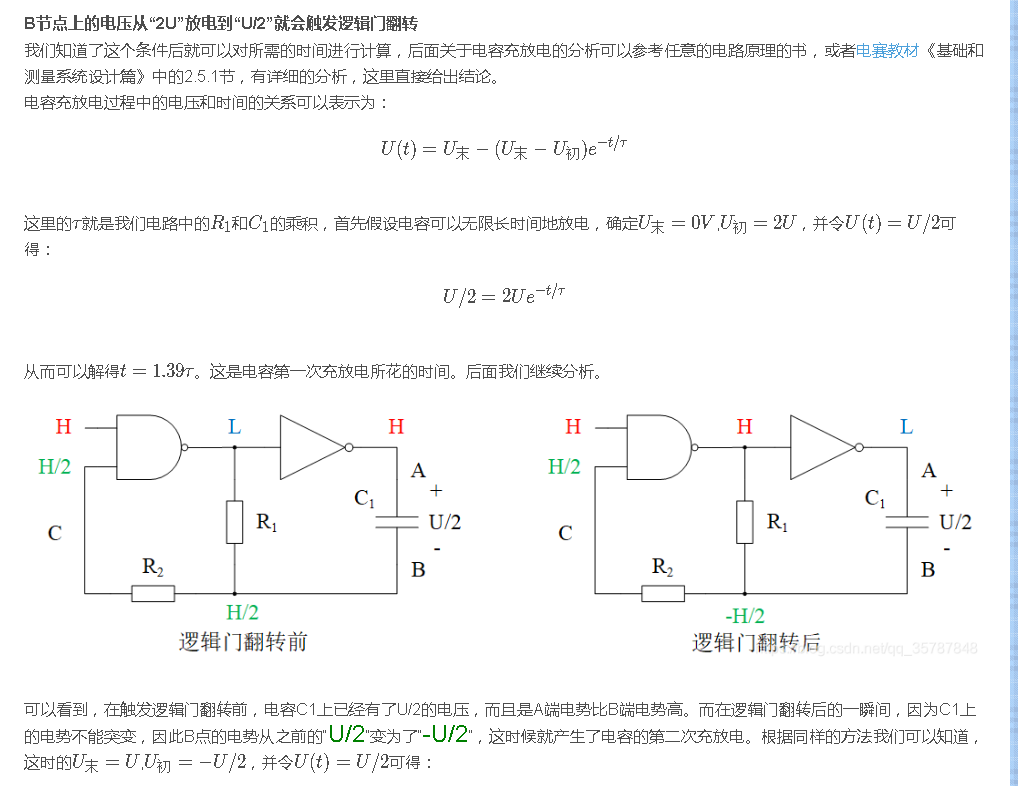

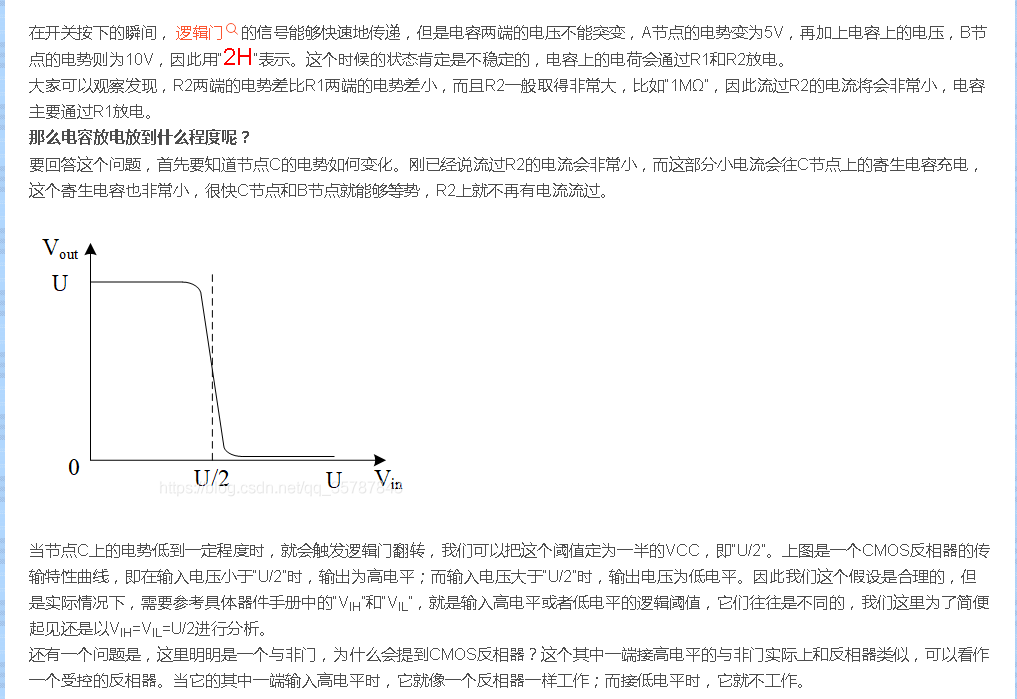

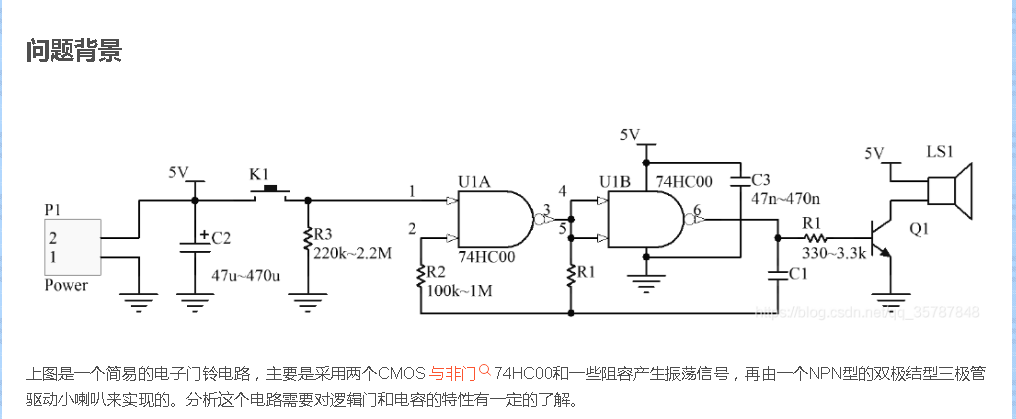

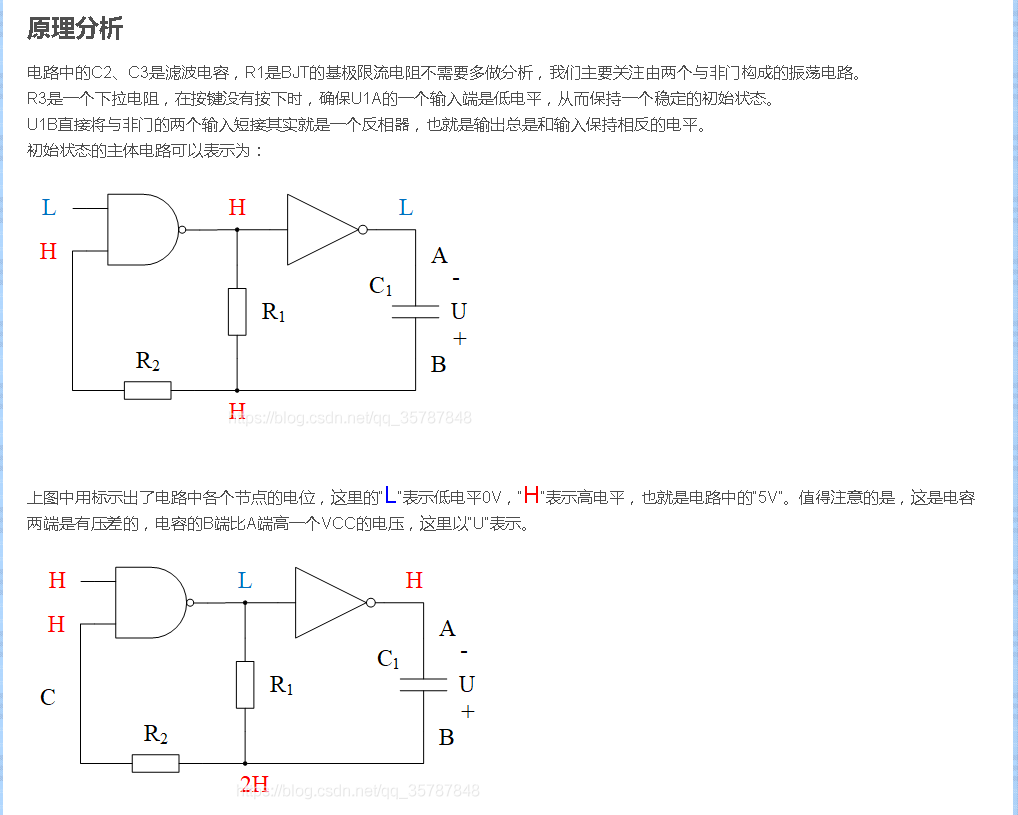

 CMOS与非门振荡器原理与分析_小裘HUST的博客-CSDN博客_与非门振荡器工作原理问题背景上图是一个简易的电子门铃电路，主要是采用两个CMOS与非门74HC00和一些阻容产生振荡信号，再由一个NPN型的双极结型三极管驱动小喇叭来实现的。分析这个电路需要对逻辑门和电容的特性有一定的了解。原理分析电路中的C2、C3是滤波电容，R1是BJT的基极限流电阻不需要多做分析，我们主要关注由两个与非门构成的振荡电路。R3是一个下拉电阻，在按键没有按下时，确保U1A的一个输入端是低电平，从而保持一个稳定的初始状态。U1B直接将与非门的两个输入短接其实就是一个反相器，也就是输出总是和输入保持相https://blog.csdn.net/qq_35787848/article/details/114776391
