一、mAP指标

mean Average Precision（平均精度均值），它是目标检测和信息检索等任务中的重要性能指标。mAP 通过综合考虑精度和召回率来衡量模型的总体性能。

1.1 精度（Precision）

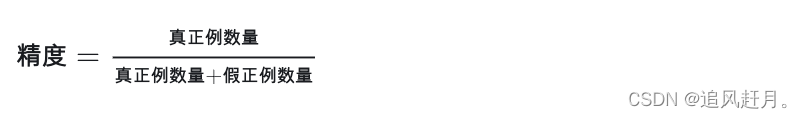

表示检索到的目标中实际为正确目标的比例，计算公式为

1.2 召回率（Recall）

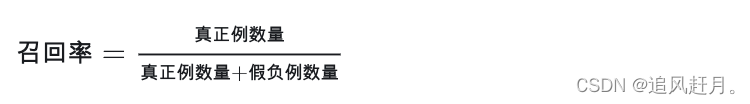

表示所有目标中成功被检索到的比例，计算公式为

1.3 平均精度（AP）

平均精度表示的是在不同的召回率阈值下，计算模型的平均精度。通常通过绘制 PR 曲线（Precision-Recall 曲线）计算。
PR 曲线的横轴为召回率，纵轴为精度。AP 是 PR 曲线下的面积，即对该曲线进行积分的结果。

1.4 mAP的计算

mAP 是对多个类别的 AP 求平均得出的数值。
如果目标检测任务中包含 N 个类别，则计算每个类别的 AP，并对所有类别的 AP 取平均，即： $\mathrm{mAP}=\frac{\sum_{i=1}^N\mathrm{AP}_i}{N}$

1.5 mAP在2D目标检测的计算

在目标检测中，通常设定一个置信度阈值，用于判定检测结果是否被认为是正例（即预测的目标）。常见的阈值有0.5，即 IOU（交并比）≥ 0.5 被视为有效检测。

比如mAP@0.5表示将IoU设为0.5时，计算每一类的所有图片的AP，然后所有类别求平均得到mAP；

mAP@.5:.95表示在不同IoU阈值（从0.5到0.95，步长0.05）（0.5、0.55、0.6、0.65、0.7、0.75、0.8、0.85、0.9、0.95）上的平均mAP。

def ap_per_class(tp, conf, pred_cls, target_cls, eps=1e-16):
    i = np.argsort(-conf)
    tp, conf, pred_cls = tp[i], conf[i], pred_cls[i]
    unique_classes, nt = np.unique(target_cls, return_counts=True)
    nc = unique_classes.shape[0]

    ap = np.zeros((nc, tp.shape[1]))
    p, r = np.zeros((nc, 1000)), np.zeros((nc, 1000))

    for ci, c in enumerate(unique_classes):
        i = pred_cls == c
        n_l = nt[ci]
        n_p = i.sum()
        if n_p == 0 or n_l == 0:
            continue

        fpc = (1 - tp[i]).cumsum(0)
        tpc = tp[i].cumsum(0)

        recall = tpc / (n_l + eps)
        precision = tpc / (tpc + fpc)

        for j in range(tp.shape[1]):
            ap[ci, j], _, _ = compute_ap(recall[:, j], precision[:, j])

    return ap.mean(0)

结合YOLO仓库中的代码进行说明，

np.argsort：按检测置信度对预测框排序。

unique_classes：获取数据集中存在的目标类别。

compute_ap 函数：计算PR曲线，并从中得到每个类别的平均精度。通过曲线下面积得到AP，计算上是使用插值方法在固定的召回率点（例如 [0, 0.01, 0.02, ..., 1]）计算精度值，并通过梯形法则对这些点进行积分，得到 AP。

def compute_ap(recall, precision):
    mrec = np.concatenate(([0.0], recall, [1.0]))
    mpre = np.concatenate(([1.0], precision, [0.0]))

    mpre = np.flip(np.maximum.accumulate(np.flip(mpre)))

    method = "interp"
    if method == "interp":
        x = np.linspace(0, 1, 101)
        ap = np.trapz(np.interp(x, mrec, mpre), x)
    else:
        i = np.where(mrec[1:] != mrec[:-1])[0]
        ap = np.sum((mrec[i + 1] - mrec[i]) * mpre[i + 1])

    return ap, mpre, mrec

输入参数：recall: 一个列表或数组，表示不同阈值下的召回率值。precision: 一个列表或数组，表示不同阈值下的精确度值。

输出值：返回三个值：平均精确度（AP），处理过的精确度曲线，以及处理过的召回率曲线。

选择一种计算PR曲线下面积的方法，函数中提供了两种方法：

interp：使用插值方法，在 [0, 1] 范围内将召回率分为 101 个点，然后使用 np.interp 进行插值计算，并通过 np.trapz 计算面积，这是COCO 评价标准下的插值方法。
continuous：直接根据召回率变化的点计算面积。

说明一下这里的细节：

翻转精确度曲线： 使用 np.flip 将精确度曲线倒置。假设原始精确度数组是 [0.5, 0.6, 0.4, 0.7]，翻转后为 [0.7, 0.4, 0.6, 0.5]。
计算累积最大值： 倒置后的精确度数组作为输入，传递给 np.maximum.accumulate 计算累积最大值。该函数在遍历输入数组时，将输出元素设置为从当前索引开始到数组末尾范围内的最大值。np.maximum.accumulate 的计算结果是 [0.7, 0.7, 0.7, 0.7]，确保所有值都大于或等于前一个值。
翻转回原始顺序： 最后再使用 np.flip 将累积最大值的数组翻转回原始顺序，得到 [0.7, 0.7, 0.7, 0.7]，这样得到的曲线就是非递减的包络线。在现实情况下，精确度曲线有时可能会因为某个特定的召回率阈值而出现波动，使得曲线有时会上升，有时会下降。然而，在计算PR曲线下面积时，为了使结果更具稳定性和准确性，需要将这些下降的部分“填平”以形成一个包络线，确保整个曲线是平滑和非递减的。

1.6 mAP在3D目标检测的计算

在3D目标检测任务中，为了顾及小目标物体，不再适用2D中基于IoU的mAP计算方式，而是计算框在BEV视图下的2D中心点之间的欧氏距离。

设置一个阈值（如2米），如果预测框和真实框的中心点距离小于这个阈值，则认为这两个框匹配。

这种方法特别有利于提高小物体的匹配率。在3D环境中，小物体的IoU可能由于深度和遮挡问题而较难计算或得到较低的匹配度。使用中心点距离作为匹配标准简化了匹配过程，使得评估对于各种尺寸的物体都更为公平。

$\text{mAP}=\frac1{|\mathbb{C}||\mathbb{D}|}\sum_{c\in\mathbb{C}}\sum_{d\in\mathbb{D}}\text{AP}_{c,d}$

通过BEV的2D中心距离d来计算。这样解耦了物体的尺寸和方向对AP计算的影响。d设置为{0.5,1,2,4}米。在计算AP时，去除了低于10%的recall和precision并用0来代替这些区域（所以这里的PR曲线表示10%以上的召回率和精度，以降低噪声影响）。不同类C以及不同距离难度D用来计算mAP。
