ESP32 开发笔记(三）源码示例 1、LED

开发板购买链接

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111deb2Ij1As&ft=t&id=626366733674

开发板简介
开发环境搭建 windows

ESP32例程为C语言开发，并非Python/Arduino/AT指令开发，基于ESP-IDF_V4.2框架库，采用纯C语言开发，开发工具为Visual Studio Code

Android(安卓)例程全部为原生Android开发，例程全部支持到SDK版本29  Android 10.0(Q) 开发工具为Andirod Studio 4.0

PC源码例程为Visual Studio 2013开发，C++语言，基于MFC

送的MQTT账号，仅用于同学们开发测试，大家不要用到实际产品上，不定期更换密码，会在QQ群公布

以下列出的例程源码均编写完成（不断增加中），开发教程正在编写
基础例程：
    0_Hello Bug （ESP_LOGX与printf）    工程模板/打印调试输出
    1_LED                                                    LED亮灭控制
    2_LED_Task                                          使用任务方式控制LED
    3_LEDC_PWM                                      使用LEDC来控制LED实现呼吸灯效果
    4_ADC_LightR                                      使用ADC读取光敏电阻实现光照传感
    5_KEY_Short_Long                              按钮长按短按实现
    6_TouchPad_Interrupt                          电容触摸中断实现
    7_WS2812_RMT                                  使用RMT实现RGB_LED彩虹变色示例
    8_DHT11_RMT                                    使用RMT实现读取DHT11温湿度传感器
    9_SPI_SDCard                                    使用SPI总线实现TF卡文件系统示例
    10_IIC_ADXL345                                使用IIC总线实现读取ADXL345角度加速度传感器
    11_IIC_AT24C02                                 使用IIC总线实现小容量数据储存测试
    12_IR_Rev_RMT                                使用RMT实现红外遥控接收解码（NEC编码）
    13_IR_Send_RMT                              使用RMT实现红外数据发送（NEC编码）
    14_WIFI_Scan                                    附近WIFI信号扫描示例
    15_WIFI_AP                                        创建软AP示例
    16_WIFI_AP_TCP_Server                  在软AP模式下实现TCP服务端
    17_WIFI_AP_TCP_Client                   在软AP模式下实现TCP客户端
    18_WIFI_AP_UDP                              在软AP模式下实现UDP通讯
    19_WIFI_STA                                      创建STA站模连接路由器
    20_WIFI_STA_TCP_Server                在站模式STA下实现TCP服务端
    21_WIFI_STA_TCP_Client                 在站模式STA下实现TCP客户端
    22_WIFI_STA_UDP                            在站模式STA下实现UDP通讯
    23_LCD_Test                                      LCD液晶触摸屏显示测试
    24_XPT2046_Touch_Test                   电阻触摸XPT2046驱动测试触摸校正
ESP32应用例程
    Bluetooth_RGBLight                          Android手机通过蓝牙控制RGB灯变色
    Bluetooth_Sensor                              Android手机通过蓝牙读取开发板姿态和温度湿度参数
    Bluetooth_Test                                   Android手机通过蓝牙与开发板通讯
    Encryption_MD5                                MD5加密
    Encryption_SHA1                              SHA1加密
    Encryption_SHA256                          SHA256加密
    EncryptionDecrypt_AES_CBC          AES_CBC加密
    EncryptionDecrypt_AES_ECB          AES_ECB加密
    ESP32_SmartConfig                         通过Android手机配置WIFI连网
    HTTP_GET_Request_Weather        HTTP Get请求天气预报
    JSON_Package                                创建JSON数据包
    JSON_Parsing                                  解析JSON数据包
    LCD JPEG_Effect                             解码JGEG图片特效显示
    MQTT                                                MQTT通讯测试
Android（安卓）工具源码
    ESP32_Bluetooth_Chat                   Android通过蓝牙与开发板通讯测试
    ESP32_Bluetooth_RGBLight           Android通过蓝牙控制开发板RGB灯
    ESP32_Bluetooth_Sensor               Android通过蓝牙读取开发板3D姿态和温度湿度数据
    ESP32_SmartConfig                       Android手机配置WIFI配网
    MQTT_Test                                     Android与开发板通过MQTT协议通讯
    TCP_Client                                     Android作为TCP客户端与开发板通讯
    UDP_Client                                     Android通过UDP协议与开发板通讯
PC(Visual Studio 2013 C++ MFC)工具源码
    MQTT_调试助手                                 PC通过MQTT与开发板通讯
    TCP 调试助手                                     PC通过TCP服务器/客户端与开发板通讯
    UDP 调试助手                                     PC通过UDP与开发板通讯
LVGL源码
    LVGL_Full_Test                                  LVGL官方例程（使用到了大分部控件）
    LVGL_Arc_Test                                  圆弧指示器通过触摸动态改变值
    LVGL_Bar_Test                                  通过动画方式动态演示Bar进度条的使用方法
    LVGL_Button_Test                             通过5种不同动态效果的按钮学习按钮的创建与使用
    LVGL_ButtonMatrix_Test                   创建一个计算器布局来演示矩阵按钮控件的使用
    LVGL_Calendar_Test                         日历控件的创建和使用
    LVGL_Canvas_Test                           透明画布和画一个圆角过渡色矩形并旋转角度学习画布的使用
    LVGL_Chart_Test                               通过创建三个不同风格的图表来学习图表控件的使用
    LVGL_Checkbox_Test                        学习复选框控件的创建和使用
    LVGL_ColorPicker_Test                     创建一个颜色选择器并动态显示当前颜色的RGB值
    LVGL_Container_Test                        在内容控件上动态创建三个文本标签学习内容控件的自适应布局
    LVGL_Drop_down_List_Test              创建三个不同类型的下拉选择控件
    LVGL_Gauge_Test                             创建一个动态仪表和静态多指针仪表
    LVGL_Image_Test                              通过四个滑动条控件控制图片颜色的变化来学习图像控件的使用
    LVGL_ImageButton_Test                  创建一个图片背景的图像按钮
    LVGL_Keyboard_Test                       通过一个文本输入框控件还学习键盘控件的调用关闭设置
    LVGL_Label_Test                              创建内容颜色可变，长文本滚动展示，带阴影3D效果三个标签控件
    LVGL_LED_Test                                创建三个LED，学习LED控件的调光，颜色，开关的设置
    LVGL_Line_Test                                通过二维数组创建一段折线来演示线控件的使用
    LVGL_LineMeter_Test                      创建两个不同的线段弧形指示器动态展示数据
    LVGL_List_Test                                 创建一个带图标的列表控件
    LVGL_MessageBox_Test                  创建一个带按钮的消息框控件
    LVGL_ObjectMask_Test                    创建一个变幻色的文本学习蒙版遮罩效果
    LVGL_Page_Test                            学习页面控件的使用
    LVGL_Roller_Test                           通过示例学习滑动列表选择器控件
    LVGL_Slider_Test                           创建一个单向和一个双向滑动条控件
    LVGL_Spinbox_Test                        学习微调控件的使用
    LVGL_Spinner_Test                        创建三个不同的环形加载器
    LVGL_Switch_Test                          创建两个不同的开关控件
    LVGL_Table_Test                            创建一个简单的表格
    LVGL_Tabview_Test                       实现三页的页面切换学习Tabview控件
    LVGL_Textarea_Test                       长按实现打字机效果的Textarea控件
    LVGL_Tileview_Test                        实现四面环形触摸切换的Tileview控件
    LVGL_Window_Test                        创建一个窗口，带设置子窗口学习窗口控件的使用

一、硬件设计/原理

查看开发板原理图，可以看到开发板上有两个指示灯，一个是电源指示灯，直接3.3V到地，不受程序控制，APP_LED接在ESP32-WROOM-32E集成模拟的GPIO4脚上，看原理图可得知IO4拉高LED即灭掉，到地则亮起

二、程序设计

先引用必要头文件

控制LED其实就是控制GPIO的电平高低，需要操作GPIO所以要引入esp_idf框架的gpio头文件

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "sdkconfig.h"
#include <esp_log.h>
#include "driver/gpio.h"

定义LED所连接的GPIO号

#define BLINK_GPIO			4	// LED 连接的 GPIO端口

编写main函数

void app_main(void)
{
	ESP_LOGI(TAG, "APP Start......");

	gpio_pad_select_gpio(BLINK_GPIO);// 选择要操作的GPIO
	gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);// 设置GPIO为推挽输出模式

	while(1) {
		ESP_LOGI(TAG, "Turning On the LED\n");
		gpio_set_level(BLINK_GPIO, 0);// GPIO输出低
		vTaskDelay(1000 / portTICK_PERIOD_MS);

		ESP_LOGI(TAG, "Turning Off the LED\n");
		gpio_set_level(BLINK_GPIO, 1);// GPIO输出高
		vTaskDelay(1000 / portTICK_PERIOD_MS);
	}
}

void gpio_pad_select_gpio(uint8_t gpio_num);

把输出信号绑定到指定的索引上,就是输出的第一步,把输入引脚和相应的索引号绑定

esp_err_t gpio_set_direction(gpio_num_t gpio_num, gpio_mode_t mode);

设置指定gpio的工作模式，可选项

    GPIO_MODE_DISABLE

    GPIO_MODE_INPUT

    GPIO_MODE_OUTPUT

    GPIO_MODE_OUTPUT_OD

    GPIO_MODE_INPUT_OUTPUT_OD

    GPIO_MODE_INPUT_OUTPUT

esp_err_t gpio_set_level(gpio_num_t gpio_num, uint32_t level);

设置指定gpio的电平

三、下载测试

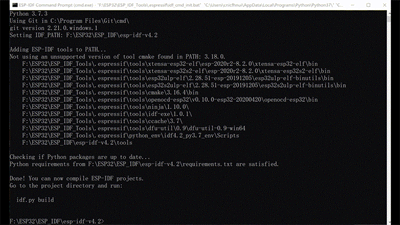

打开ESP-IDF Command Prompt

cd命令进入此工程目录

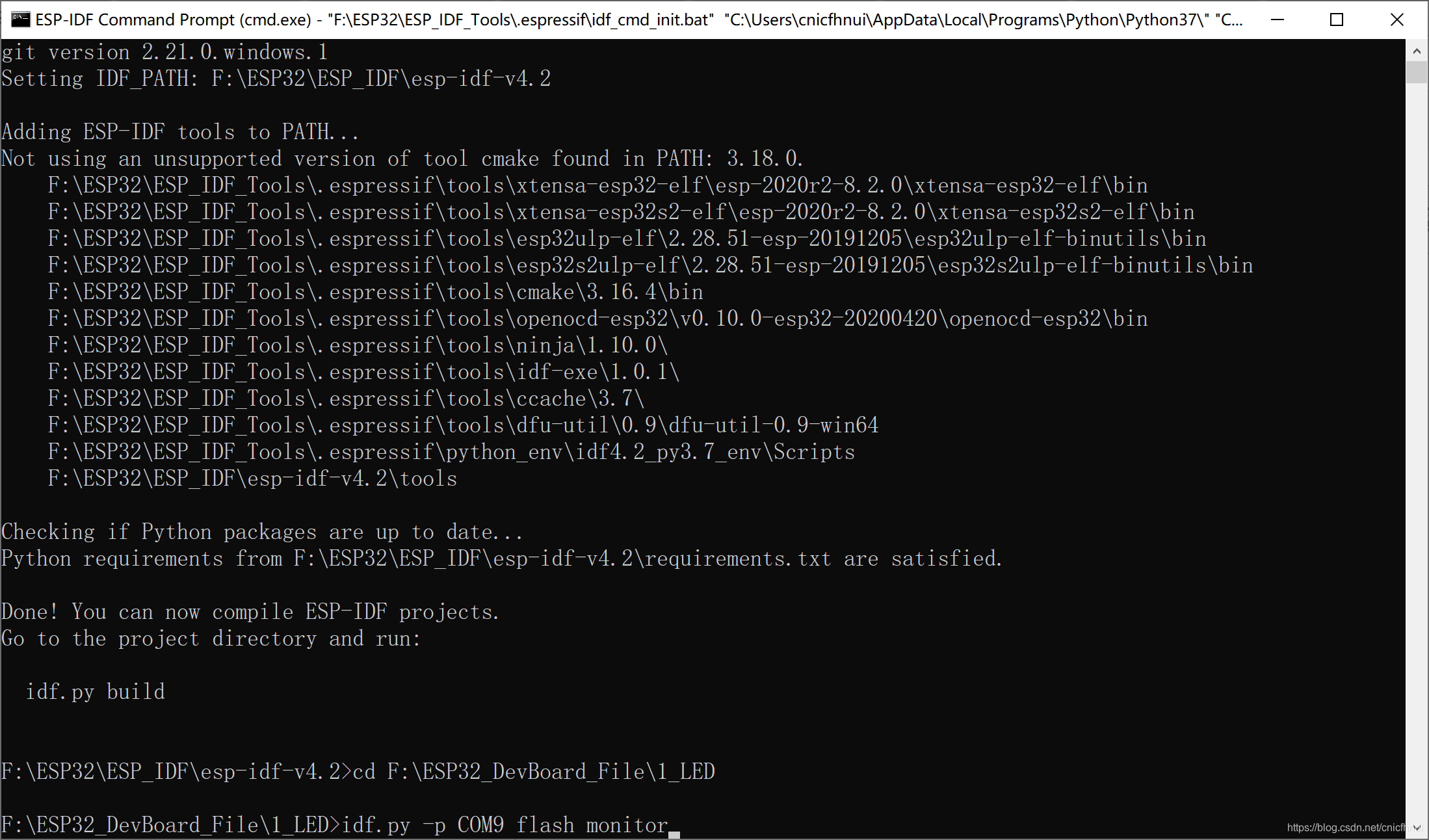

执行idf.py -p COM9 flash monitor从串口9下载并运行打开口显示设备调试信息   Ctrl+c退出运行

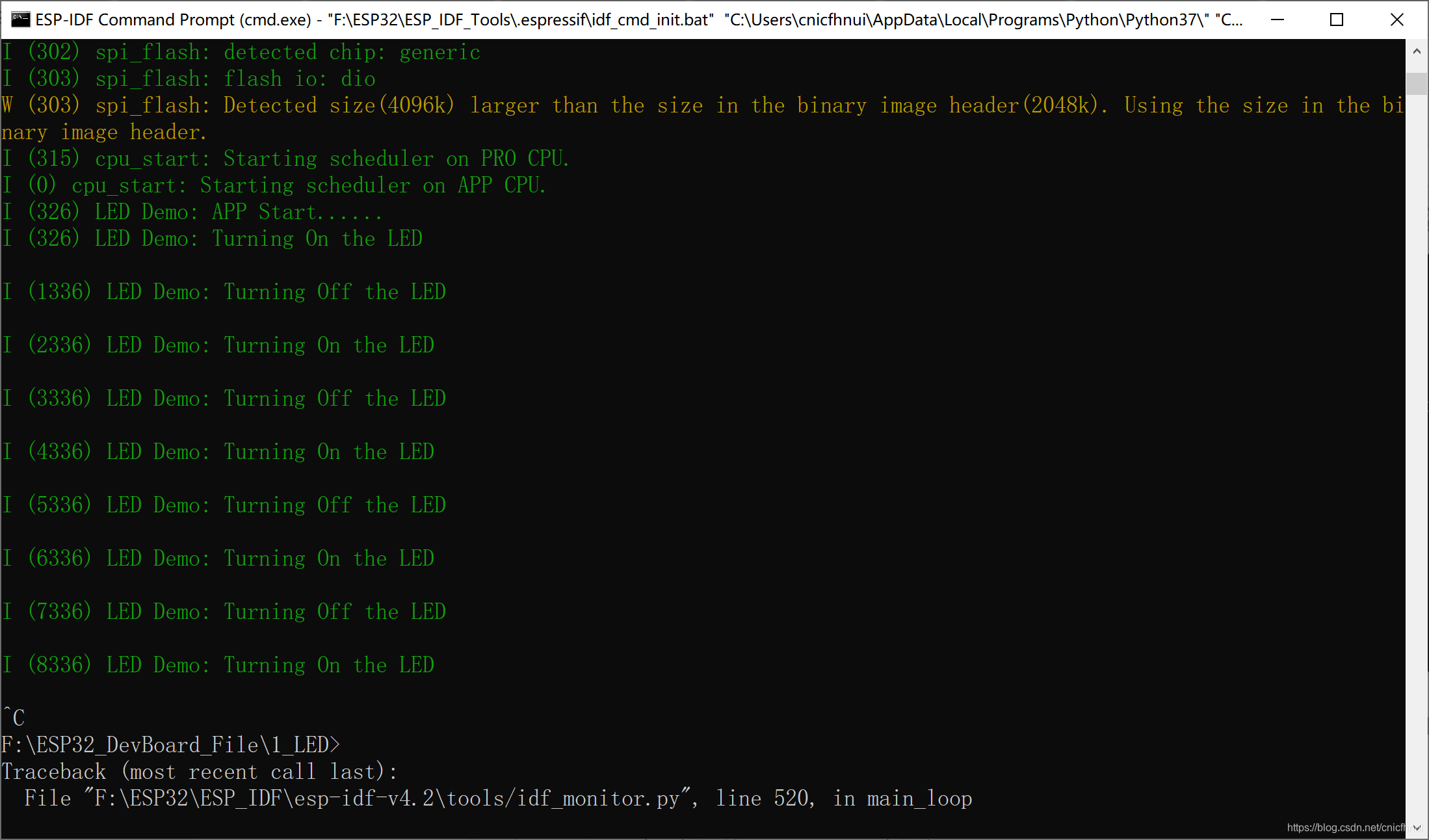

可以看到开发板的APP_LED一直闪烁。
