在EdSim51虚拟开发板和普中51开发板上实现LED灯的周期性闪烁

在EdSim51虚拟开发板和普中51开发板上实现LED灯的周期性闪烁

1. LED灯周期性闪烁的示例程序分析

以下是一个LED周期性闪烁的示例汇编程序。分号后为注释。

LOOP:
	SETB 90H;LED0置1
	LCALL DELAY;调用延时函数
	CLR 90H;LED0置0
	LCALL DELAY;调用DELAY, 进行"无效操作", 达到一定的延时效果
	AJMP LOOP;跳转到LOOP, 形成主程序的死循环

DELAY:
	MOV R7,#250;给通用寄存器R7, 赋值250
D1:	MOV R6,#250;给通用寄存器R6, 赋值250
D2:	DJNZ R6,D2;--R6 (R6减1), 结果不为0则跳转到D2继续, 否则执行下一条指令
	DJNZ R7,D1;--R7 (R7减1), 结果不为0则跳转到D1继续, 否则执行下一条指令
	RET;返回函数
END

该示例程序中 “MOV R6,#250” 和 “DJNZ R6,D2” 前者为单周期指令，在一个循环中，执行次数为250，周期数250，用时250μs；后者为双周期指令，在一个双重循环中，执行次数为250×250=62500，周期数为125000，用时125000μs。

DELAY函数中 “MOV R7,#250”, “MOV R6,#250” 为单周期指令，前者执行1次，后者执行251次；“DJNZ R6,D2”, “DJNZ R7,D1” 为双周期指令，前者执行250×250次，后者执行250次；“RET” 为四周期指令，执行1次。则该函数用时为1×1+251×1+250×250×2+250×2+1×4=125756μs，即LED灯每隔约0.13秒变化一次亮灭状态。

2. 在EdSim51上实现LED灯每隔1s的周期性闪烁（汇编程序）

若需实现较准确的LED每隔1s亮灭的周期性变化，可在示例程序代码的基础上增加一重循环，并调整赋值即可。其在EdSim51上实验的汇编代码如下。

LOOP:
	SETB 90H
	LCALL DELAY
	CLR 90H
	LCALL DELAY
	AJMP LOOP

DELAY:
	MOV R7,#79
D1:	MOV R6,#79
D2:	MOV R5,#79
D3:	DJNZ R5,D3
	DJNZ R6,D2
	DJNZ R7,D1
	RET
END

将此代码导入EdSim51中运行，可发现：上方计时器每过1s，下方的LED0就亮或灭一次。如下图。

3. 在普中51开发板上实现LED灯每隔1s的周期性闪烁（汇编程序、C程序）

开发板的使用方法

普中51开发板资料：https://pan.baidu.com/s/1t4M7p-WfYE7tDi36qqa-cQ?pwd=1234 提取码：1234

普中51开发板如下图所示。开发板的中央是STC89C52RC单片机。本次实验使用右侧的LED模块，该模块的8个LED灯与单片机的P2接口相连。

使用开发板，需先用数据线连接开发板与电脑，在电脑上安装CH340驱动（USB转串口的驱动，若已安装则忽略）。（驱动安装程序位置：5–开发工具\2–开发板CH340驱动\SETUP.EXE）

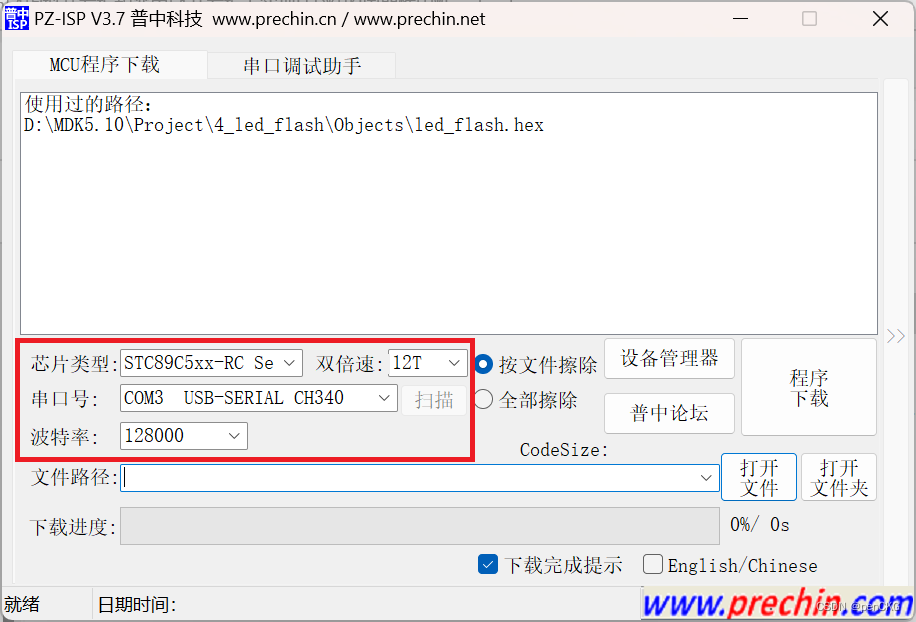

接着打开PZ-ISP软件，根据板载芯片型号选择芯片类型为 “STC89C5xx-RC series”, 将波特率设置为128000（如果按此波特率下载速度慢，可提高波特率；如果下载失败，可降低波特率）。其它选项保持默认设置。（软件位置：5–开发工具\3–程序下载软件\PZ-ISP\PZ-ISP.exe）

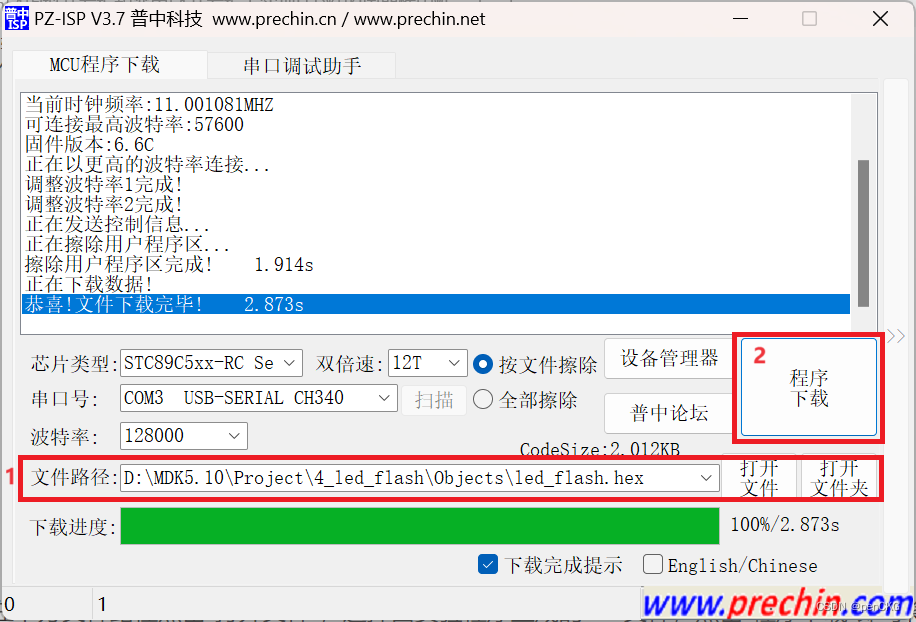

然后在下方文件路径点击“打开文件”，选择由实验程序生成的hex文件，点击“程序下载”即可将hex文件下载至单片机内并运行。

汇编程序

由于普中开发板的8个LED灯接在P2接口，故在EdSim51代码的基础上修改了SETB和CLR的地址。代码如下。

LOOP:
	SETB P2.0
	LCALL DELAY
	CLR P2.0
	LCALL DELAY
	AJMP LOOP

DELAY:
	MOV R7,#79
D1:	MOV R6,#79
D2:	MOV R5,#79
D3:	DJNZ R5,D3
	DJNZ R6,D2
	DJNZ R7,D1
	RET
END

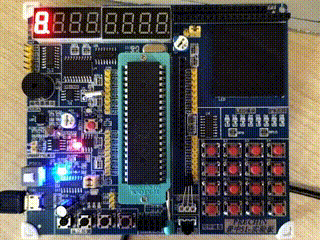

将此代码导入Keil C51，在Keil设置的“输出”项内勾选“生成hex文件”，编译可得hex文件。连接开发板与电脑，将生成的hex文件导入普中51单片机软件，下载，开发板上的P0灯就开始按1s的间隔闪烁，如下图。

C程序

C程序代码同汇编程序代码一样设置了三重延迟循环，地址同为P2。代码如下：

#include <reg51.h>
#include <intrins.h>
void delay(int a)
{
	int i,j,k;
	for(i=0;i<a;i++)
		for(j=0;j<52;j++)
			for(k=0;k<52;k++)
				_nop_();
}
void main()
{
	while(1)
	{
		P2=0xff;
		delay(52);
		P2=0xfe;
		delay(52);
	}
}

将此代码导入Keil C51，在Keil设置的“输出”项内勾选“生成hex文件”，编译可得hex文件。连接开发板与电脑，将生成的hex文件导入普中51单片机软件，下载，开发板上的P0灯就开始按1s的间隔闪烁，如下图。
