数字逻辑实验：基本逻辑门电路分析（74LS20和74LS00）
实验目的
熟悉基本逻辑门电路的组合功能和方法。
实验设备
数字电路实验台、74LS20（四输入端两与非门）、74LS00（二输入端四与非门）
实验内容与步骤
① 测试门电路逻辑功能
选用74LS20芯片一个，14引脚接入+5V，7引脚接入地。将A, B, C, D四个信号接入芯片中任意一个与非门的四个输入端并改变其状态，观察输出信号Y的状态并记录。
② 测试逻辑电路的逻辑功能

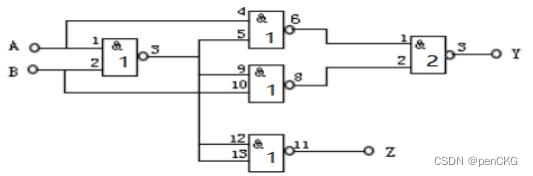

选用74LS00芯片两个，14引脚接入+5V，7引脚接入地，按下图接线，改变A, B的状态，观察输出信号Y, Z的状态并记录。
电路仿真及数据记录
①

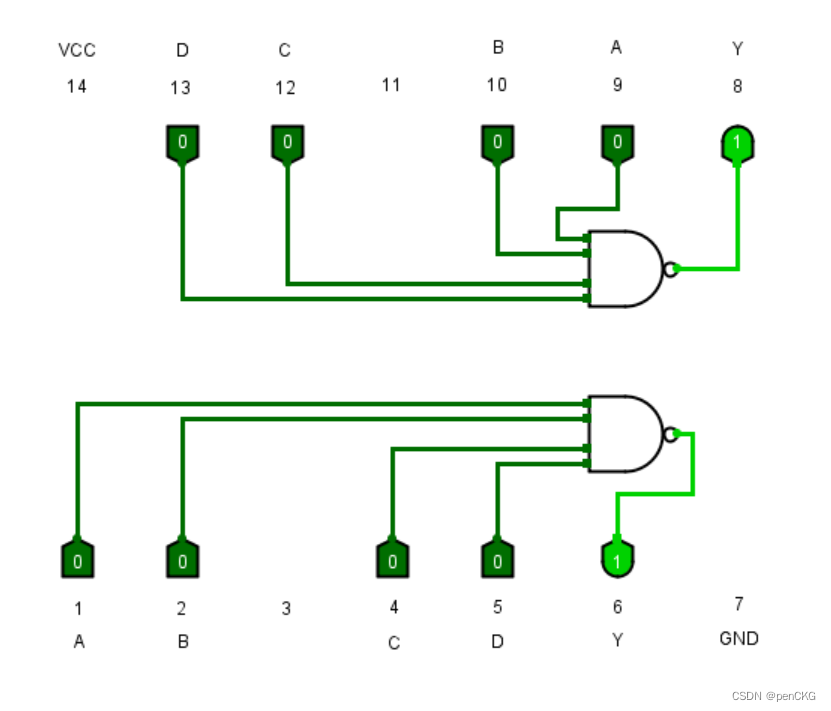

仿真电路如图所示：
| A | B | C | D | Y |
|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 0 |
| 1 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 |
| 0 | 0 | 0 | 0 | 1 |
②

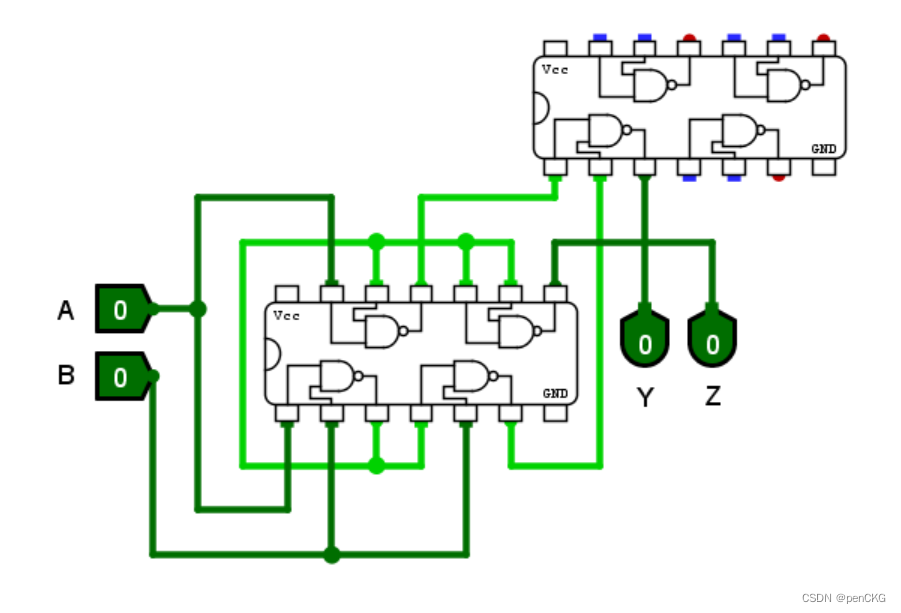

仿真电路如图所示：
| A | B | Y | Z |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |

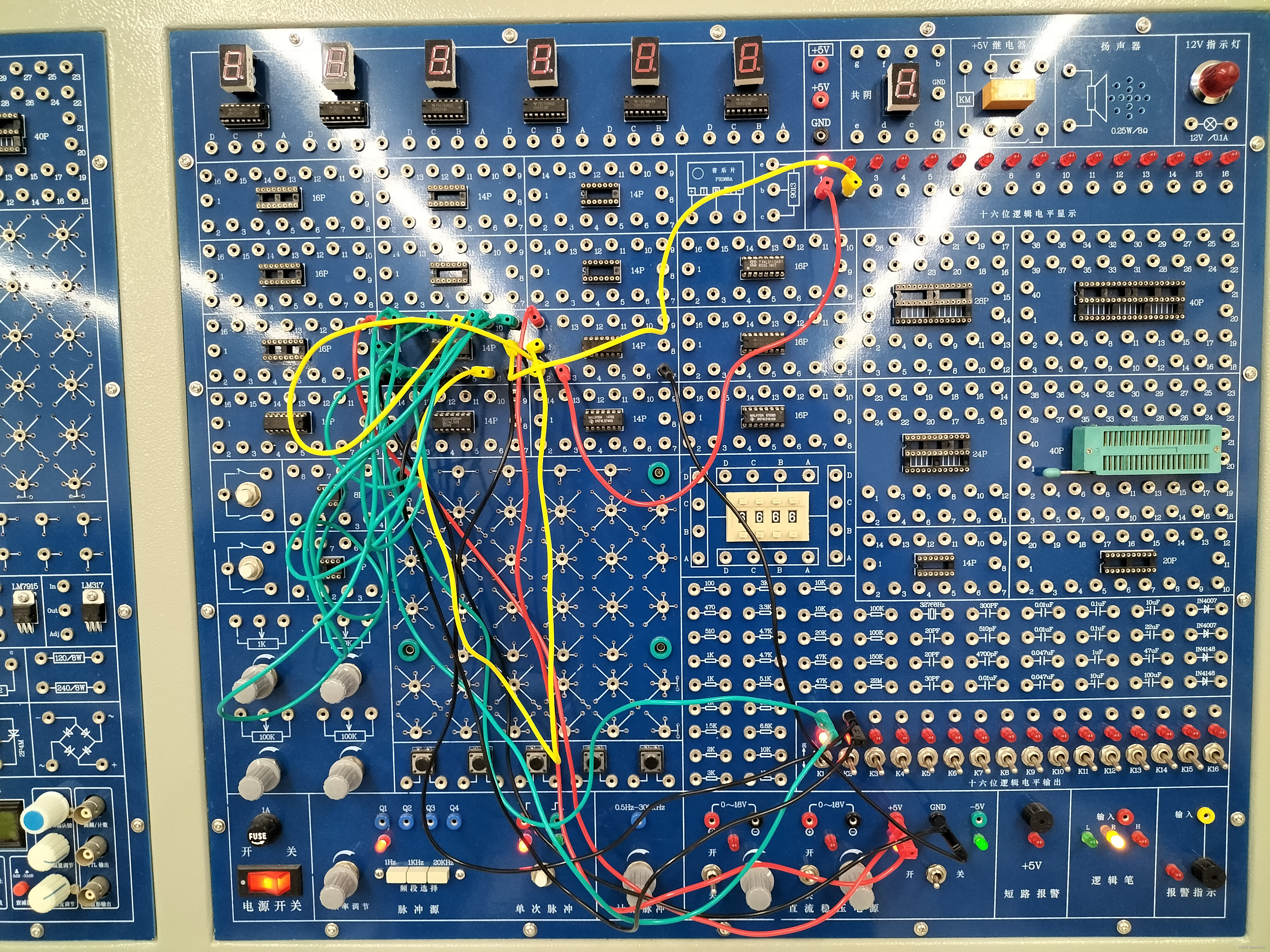

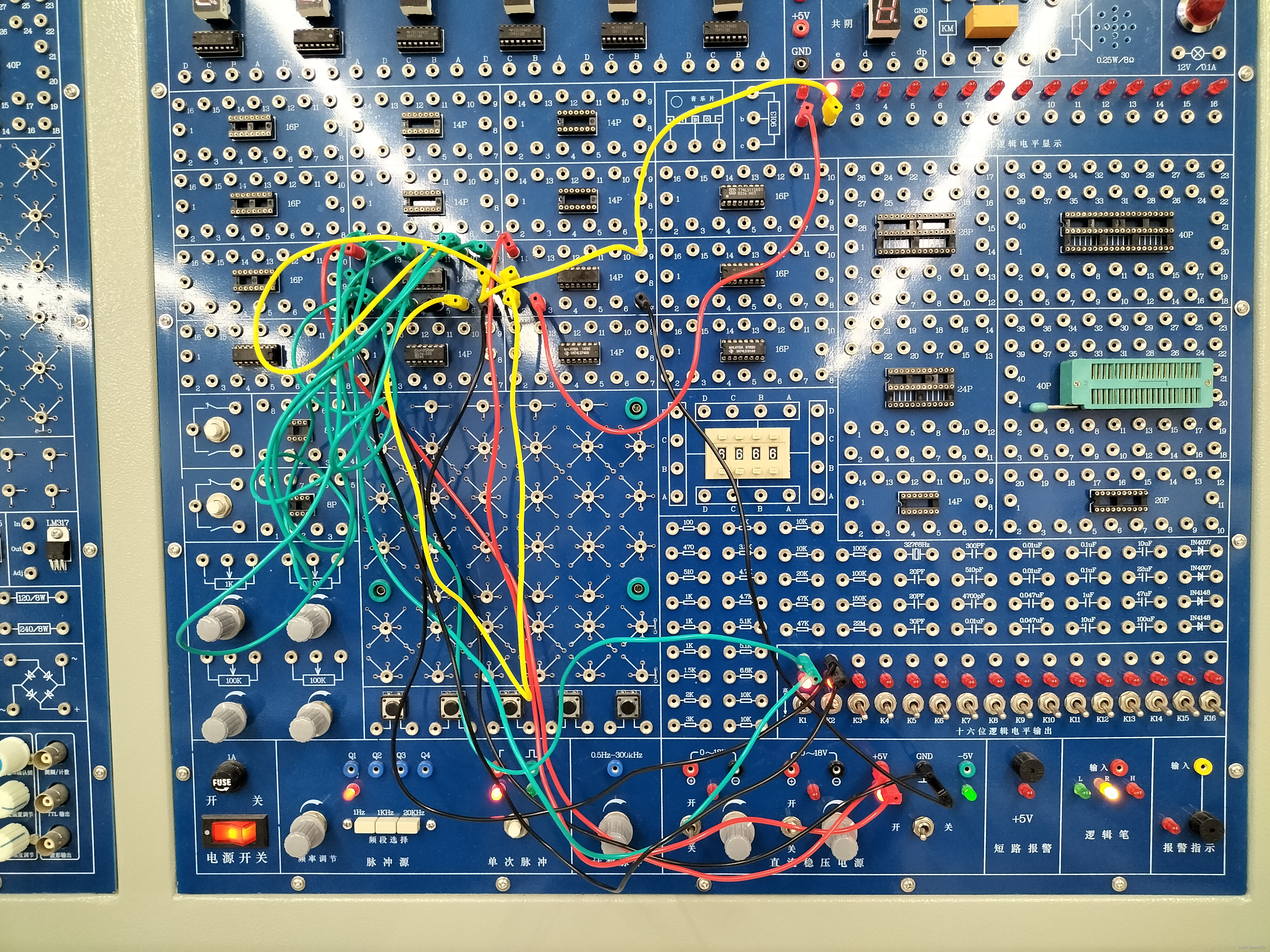

实验过程照片
6149
