I2C协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备（那些电平转化芯片），现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

I2C只有一跟数据总线 SDA(Serial Data Line)，串行数据总线，只能一位一位的发送数据，属于串行通信，采用半双工通信。

半双工通信：可以实现双向的通信，但不能在两个方向上同时进行，必须轮流交替进行，其实也可以理解成一种可以切换方向的单工通信，同一时刻必须只能一个方向传输，只需一根数据线.
对于I2C通讯协议把它分为物理层和协议层物理层规定通讯系统中具有机械、电子功能部分的特性（硬件部分），确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准（软件层面）。

I2C的分类

1. 软件I2C

所谓软件模拟，即直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平。
如控制产生 I2C 的起始信号时，先控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL 线切换为低电平，这样就输出了一个标准的 I2C 起始信号。

2. 硬件I2C

硬件 I2C 是指直接利用 STM32 芯片中的硬件 I2C 外设，该硬件 I2C 外设跟 USART串口外设类似，只要配置好对应的寄存器，外设就会产生标准串口协议的时序。使用它的I2C 外设则可以方便地通过外设寄存器产生 I2C 协议方式的通讯，如初始化好 I2C 外设后，只需要把某寄存器位置 1，那么外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，而不需要内核直接控制引脚的电平。

3. 二者区别

硬件 I2C 直接使用外设来控制引脚，可以减轻CPU 的负担。不过使用硬件I2C 时必须使用某些固定的引脚作为SCL 和 SDA；
软件模拟 I2C 则可以使用任意 GPIO 引脚，相对比较灵活。在本开发板中，由于 STM32RCT6 芯片引脚较少，资源比较紧张，在设计硬件时不方便使用硬件 I2C 指定的引脚连接外部设备（EEPROM 存储器芯片），所以在控制程序上只能使用软件模拟 I2C 的方式。
简单来说，硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是固定的；软件I2C一般用GPIO管脚，用软件控制管脚状态，以模拟I2C通信波形。
硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活。

STM32CubeMX配置

建立工程

选择STM32F103C8T6芯片。

配置RCC

选择高速时钟为晶振 (Crystal Resonator) 。

配置SYS

选择调试为串行线 (Serial Wire) 。

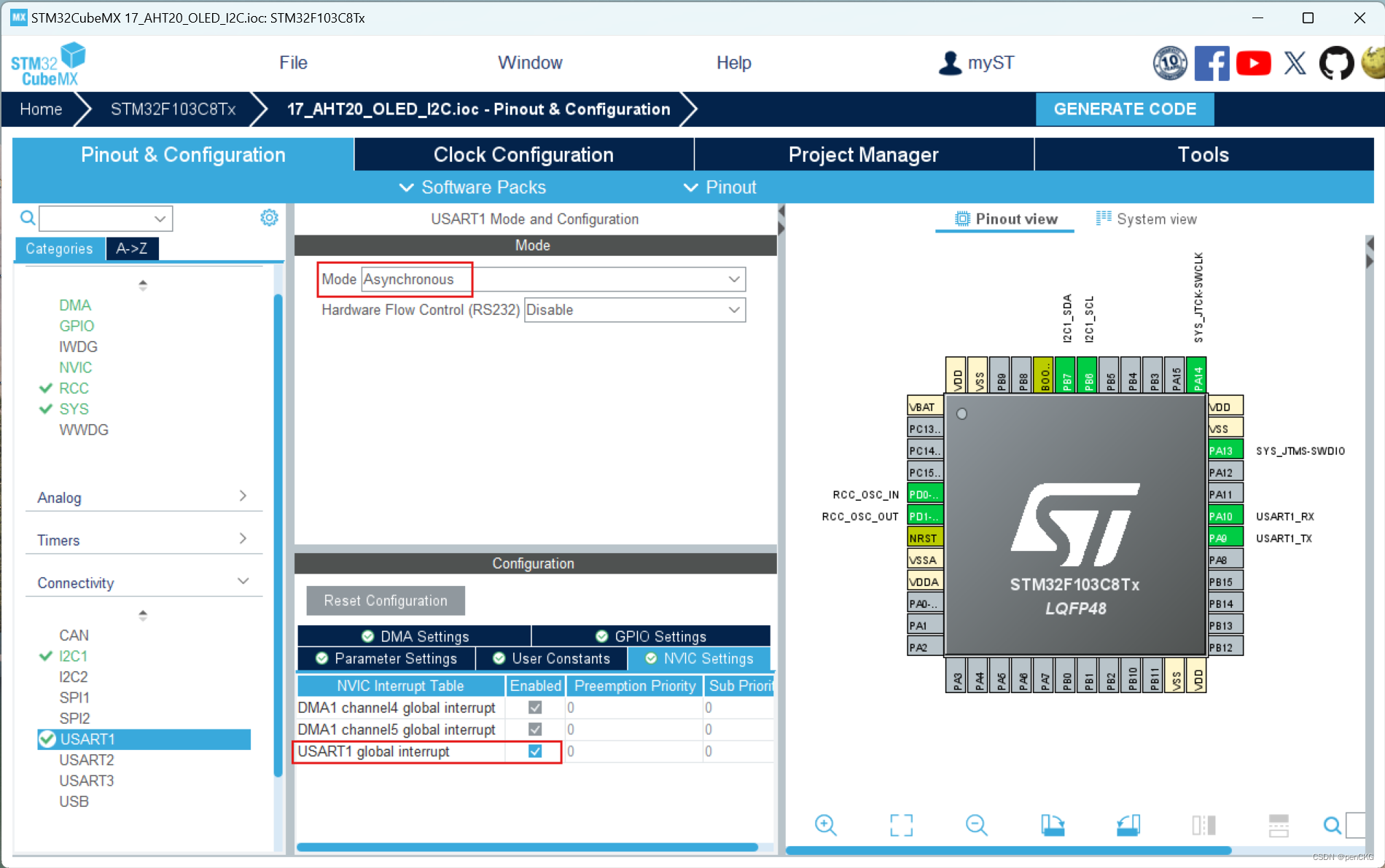

配置USART1

USART1用于连接串口。

选择模式为异步 (Asynchronous) ，勾选USART1 global interrupt.

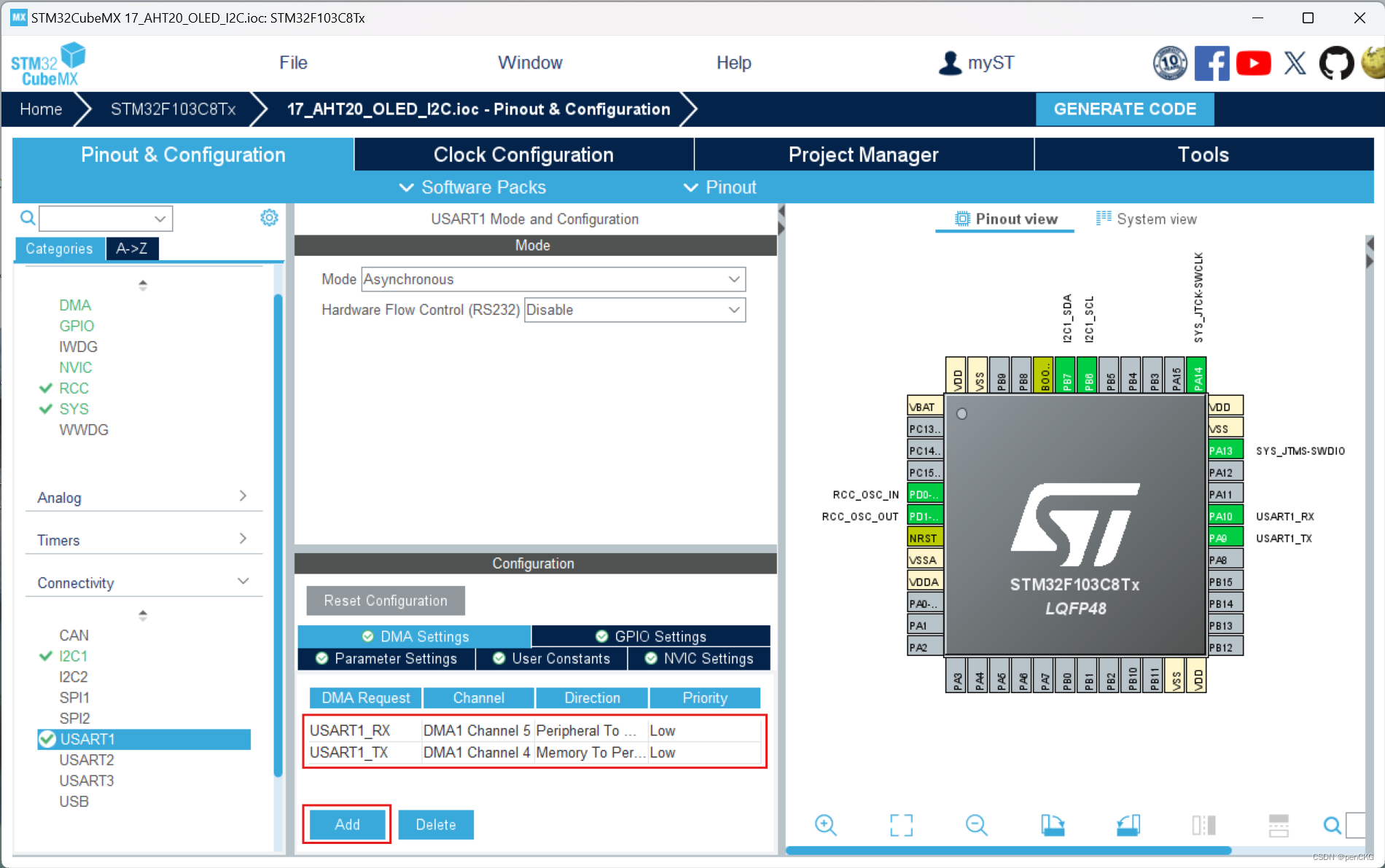

点击Add添加两个DMA: USART1_TX, USART1_RX.

配置I2C1

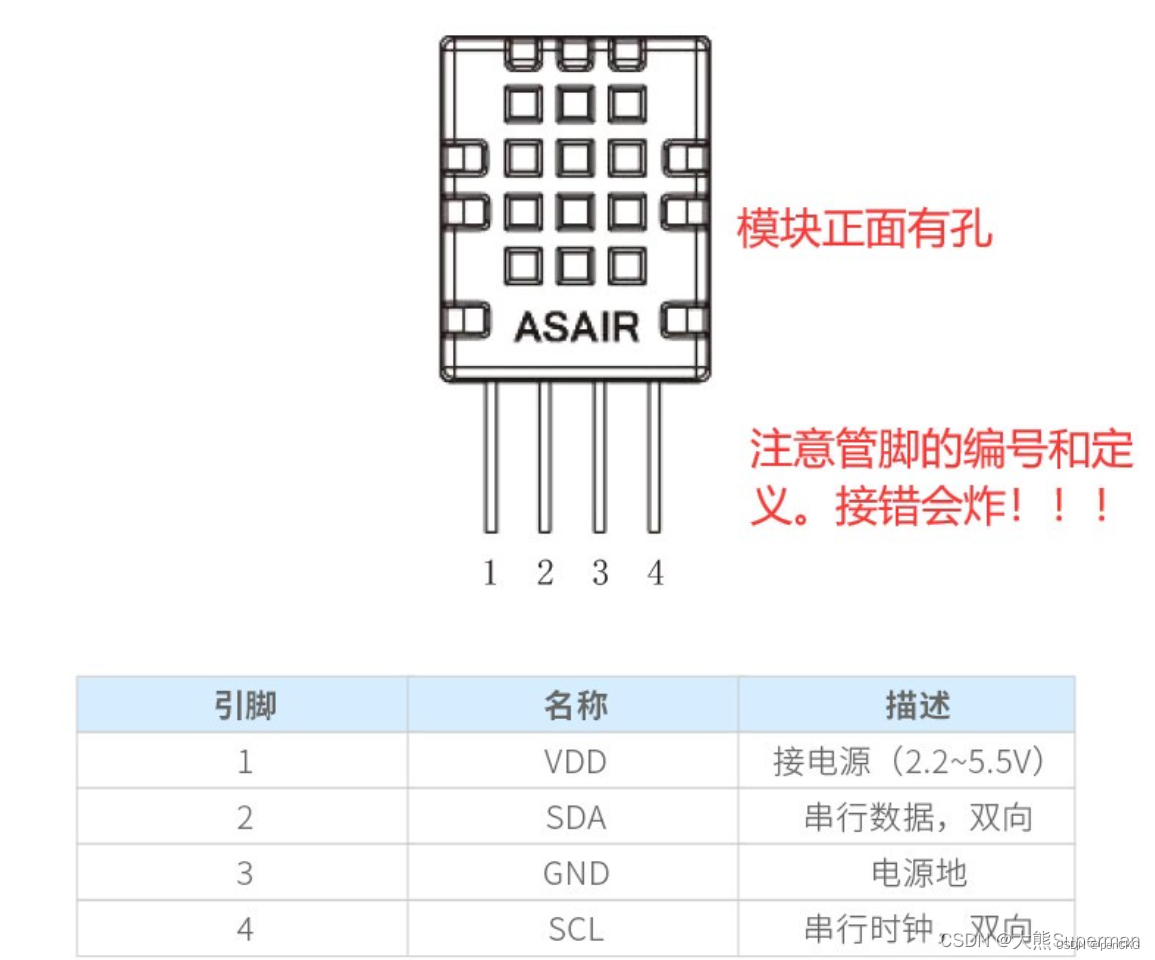

I2C1用于连接AHT20温湿度传感器。

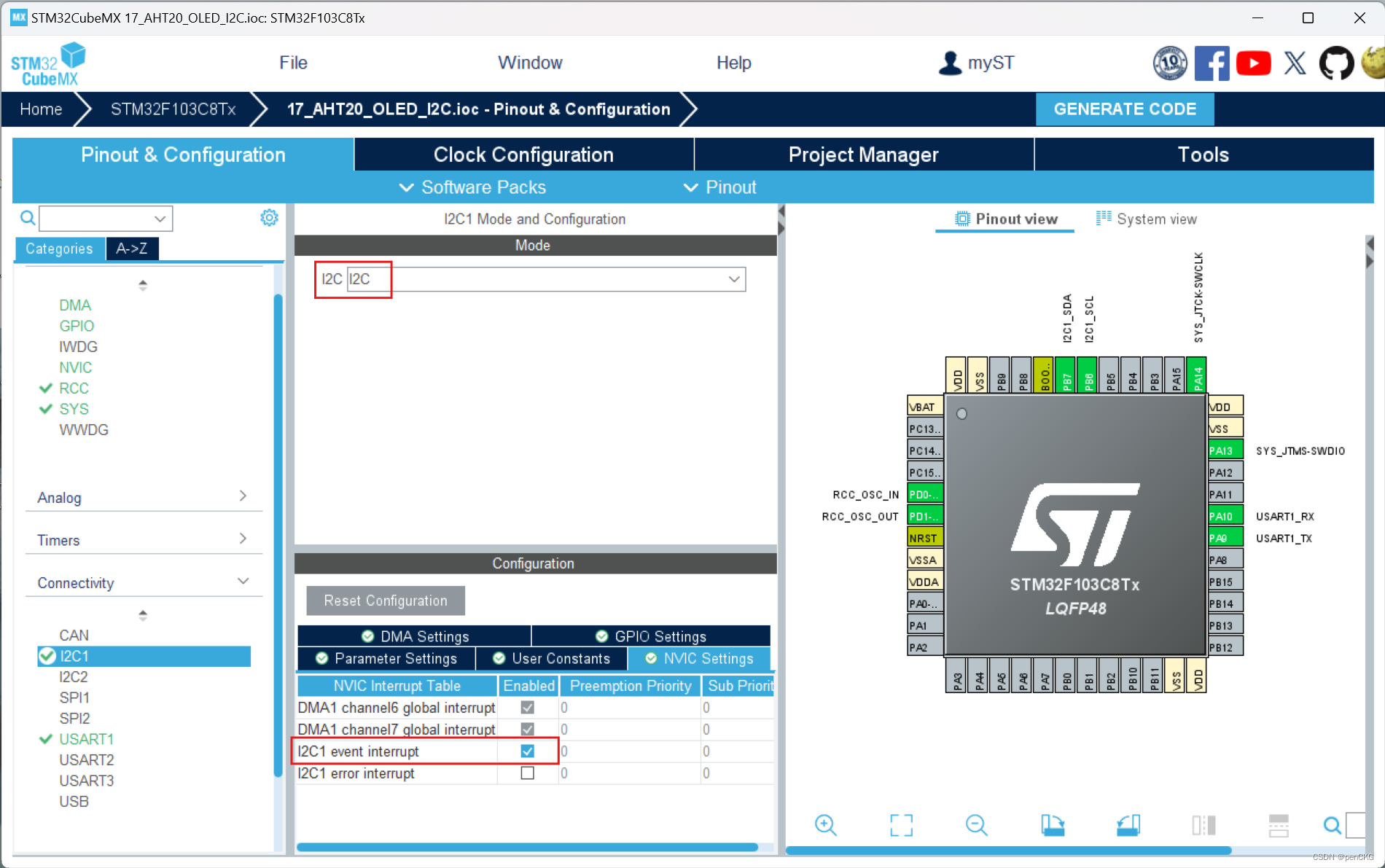

选择I2C为I2C，勾选I2C event interrupt.

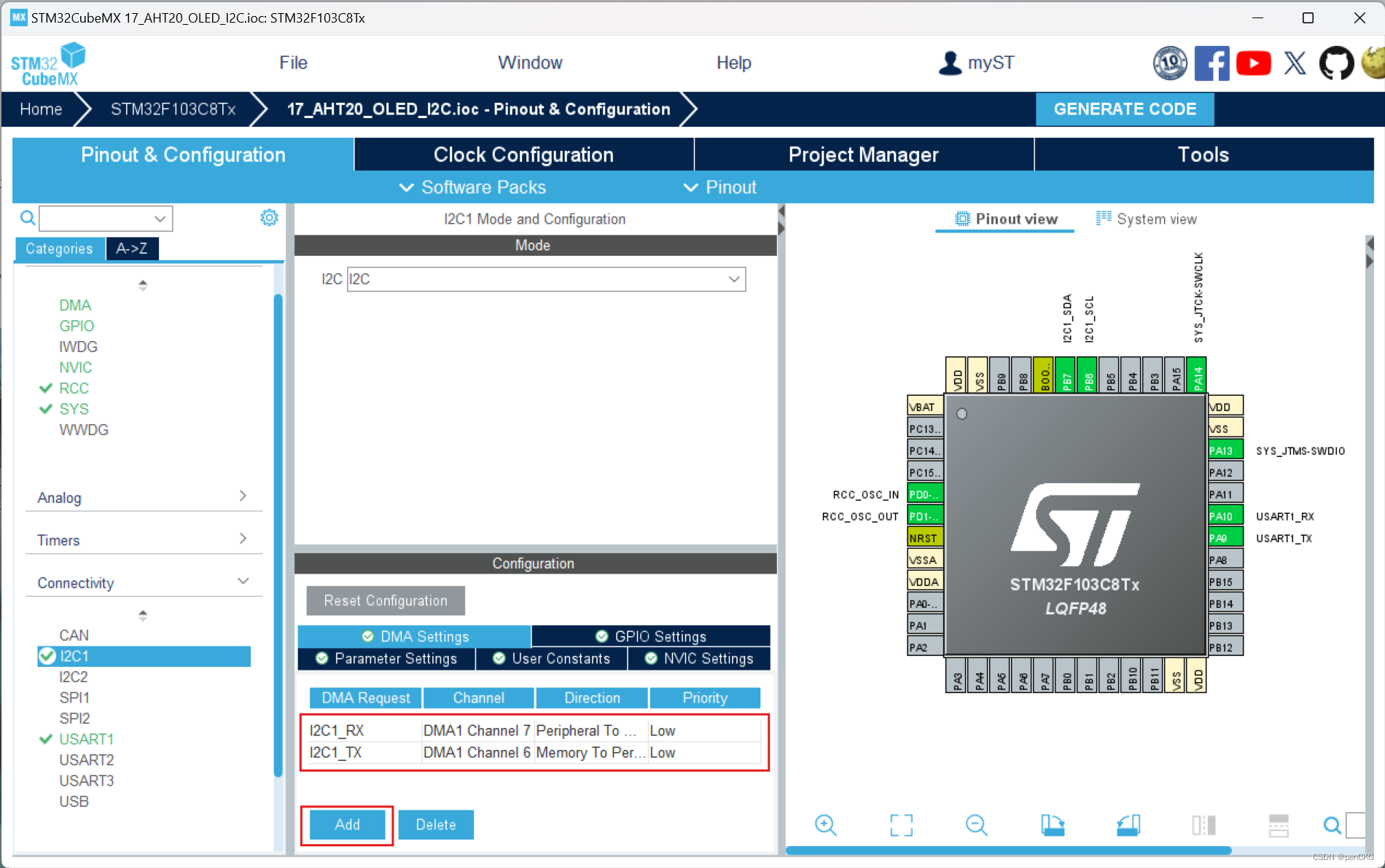

点击Add添加两个DMA: I2C1_TX, I2C1_RX.

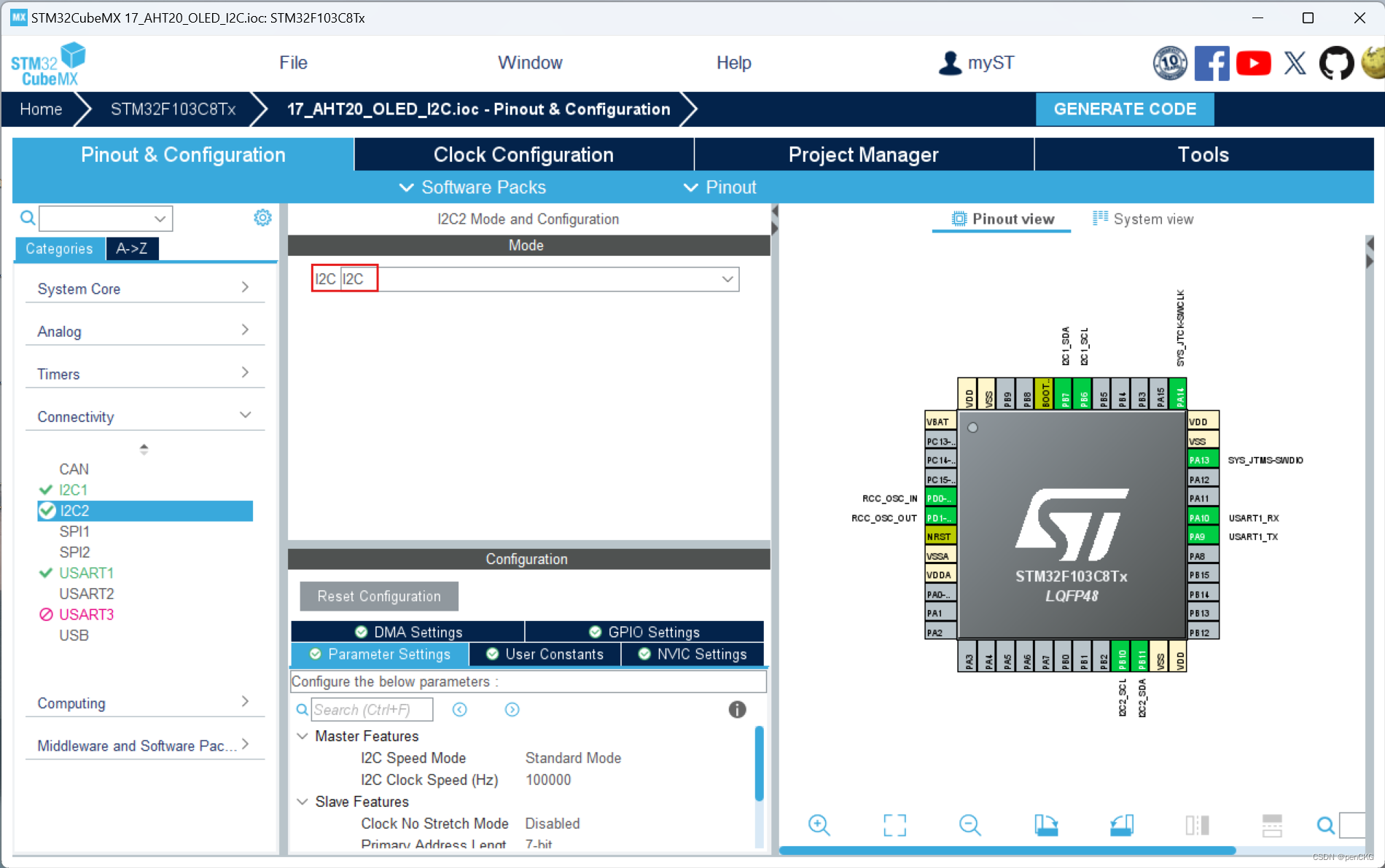

配置I2C2

I2C2用于连接OLED显示屏。

选择I2C为I2C.

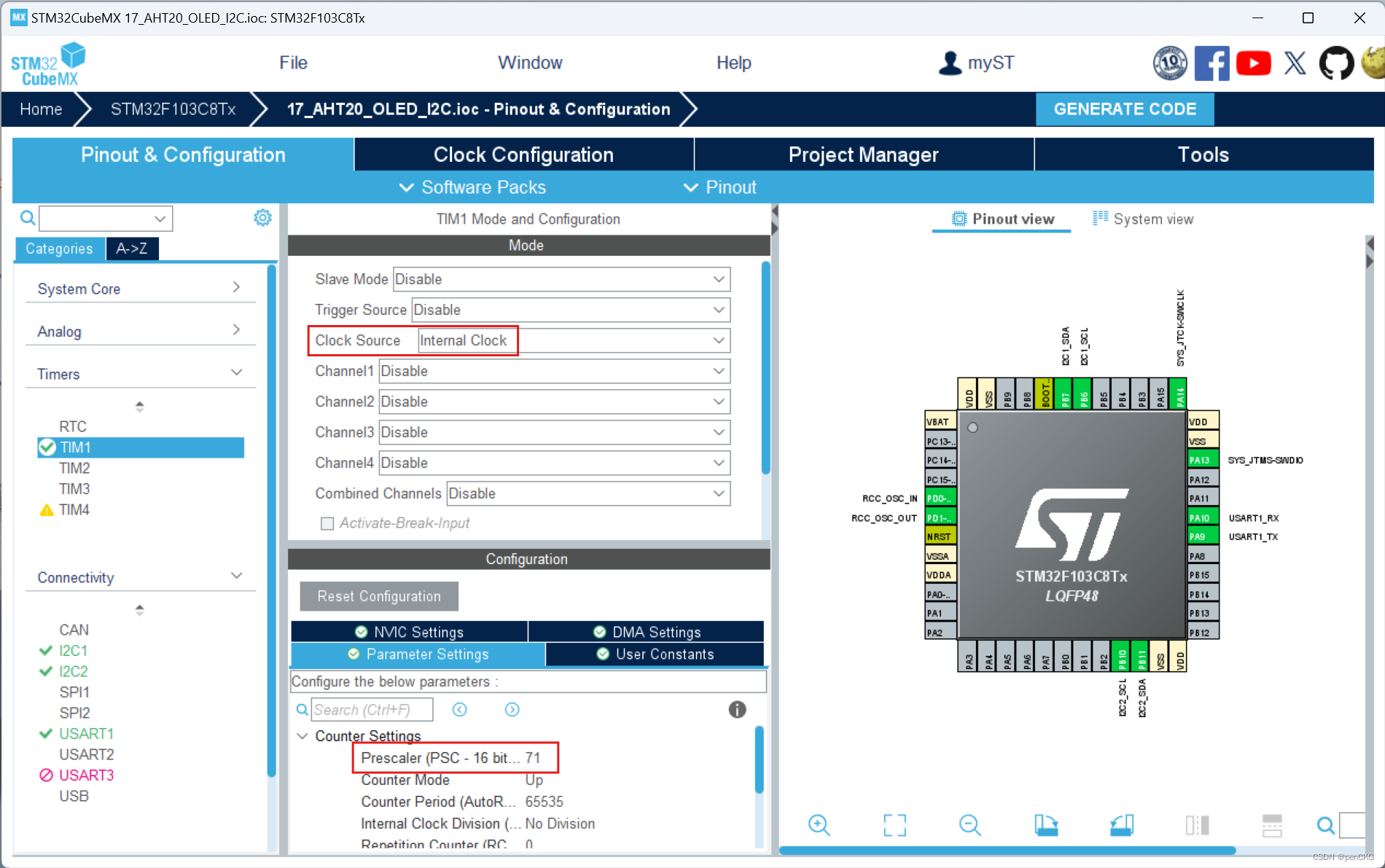

配置TIM1

选择时钟源为内部时钟，设置预分频器 (Prescaler) 为71.

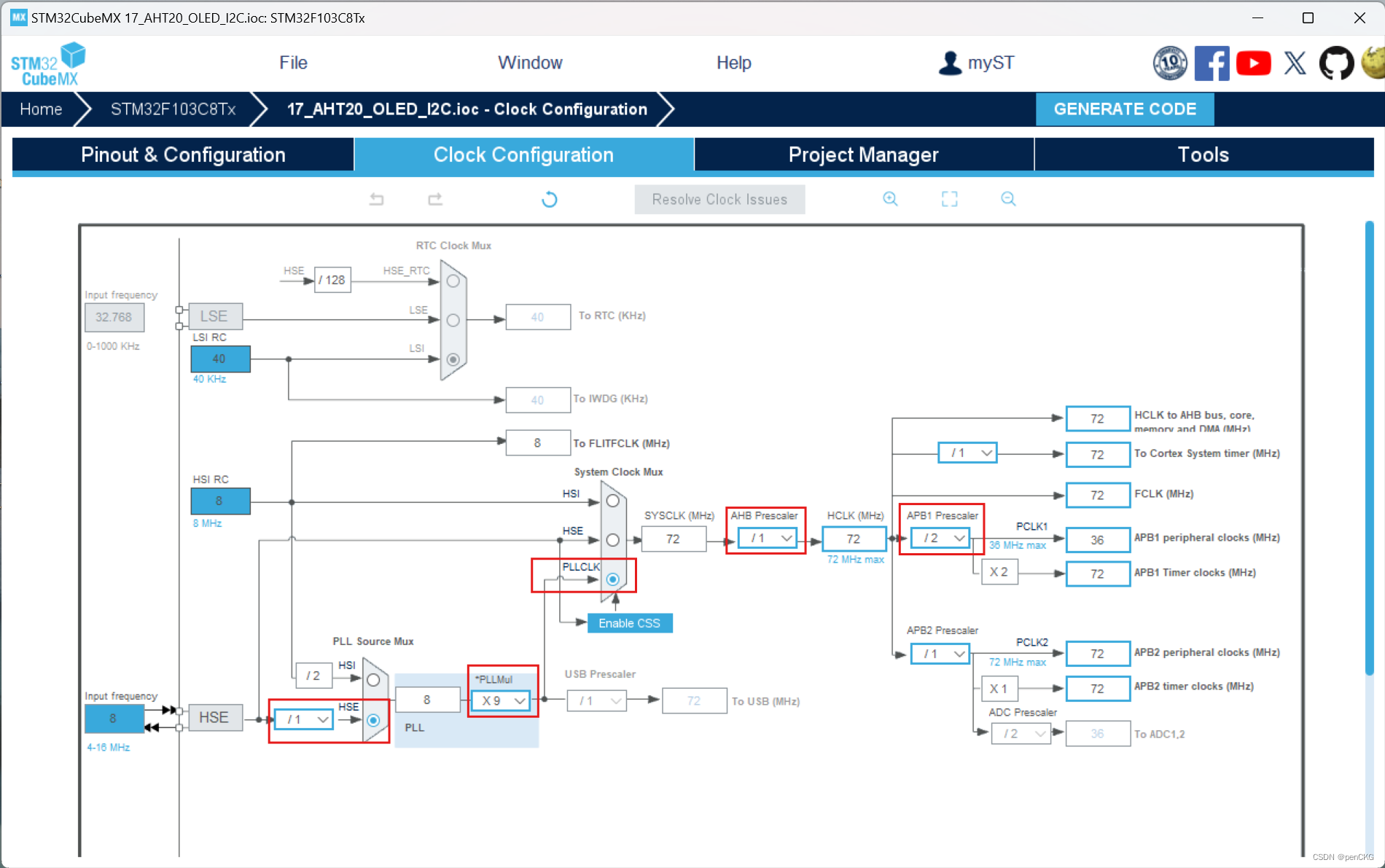

配置时钟

如下图标记所示。

生成Keil工程文件

配置好工程文件选项后，勾选 “Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral”, 点击 “Generate Code” 即可生成Keil工程。

Keil配置

获取AHT20源码

在奥松官网下载AHT20芯片代码：http://www.aosong.com/class-36-2.html

获取U8g2源码

U8g2下载地址：https://github.com/olikraus/u8g2

进入源码地址后下载整个U8g2图形库的压缩包。

将获取的AHT20源码和U8g2源码添加至Keil工程

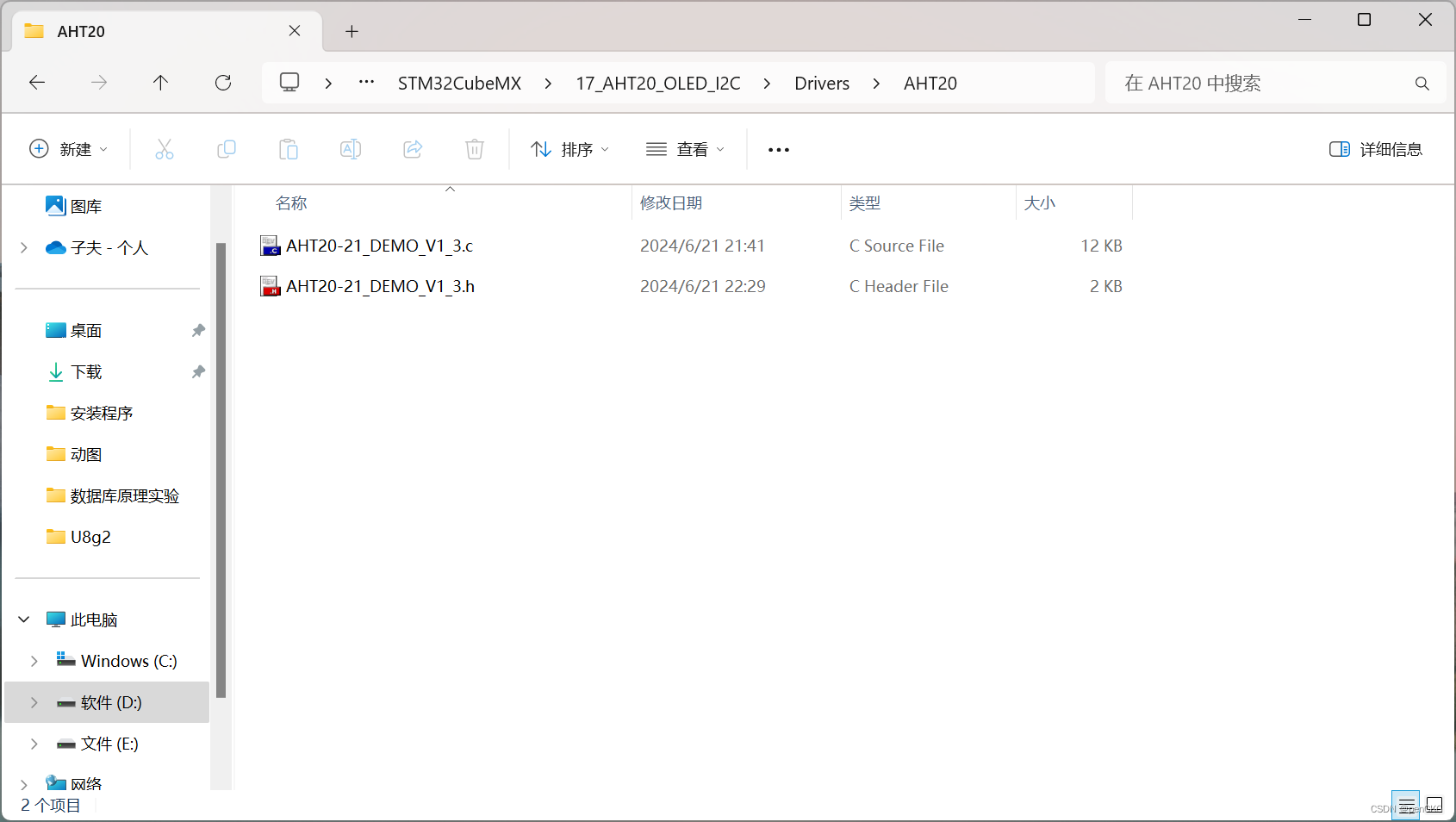

在Driver文件夹下新建文件夹AHT20，将AHT20源码复制到此处。

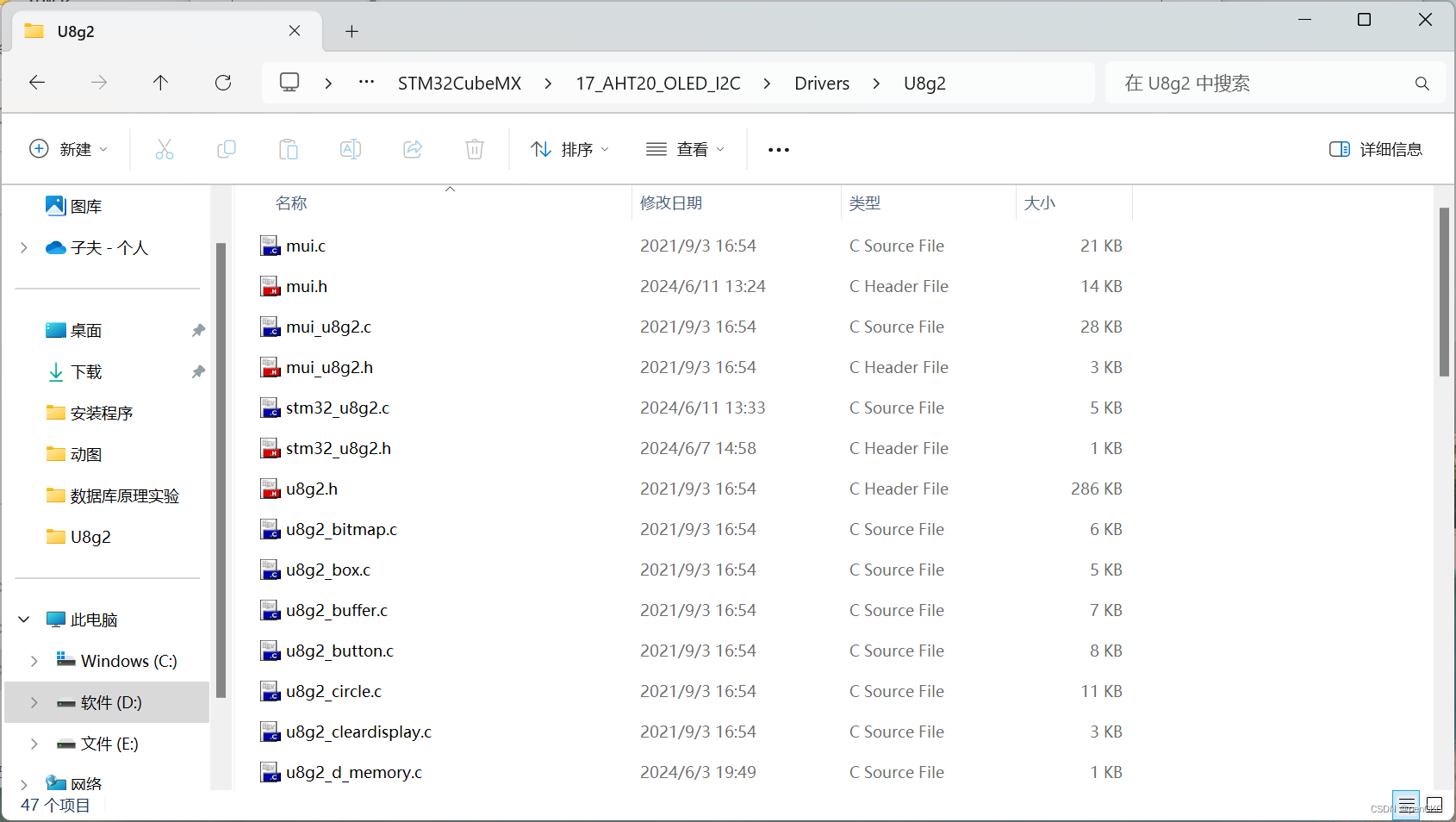

在Driver文件夹下新建文件夹U8g2，将精简后的U8g2源码复制到此处。（U8g2源码的精简见：STM32F103C8T6移植U8g2图形库及基于I2C协议的OLED显示（HAL库方式）【U8g2】【STM32开发板】【STM32CubeMX】_stm32f103c8t6 u8g2-CSDN博客）

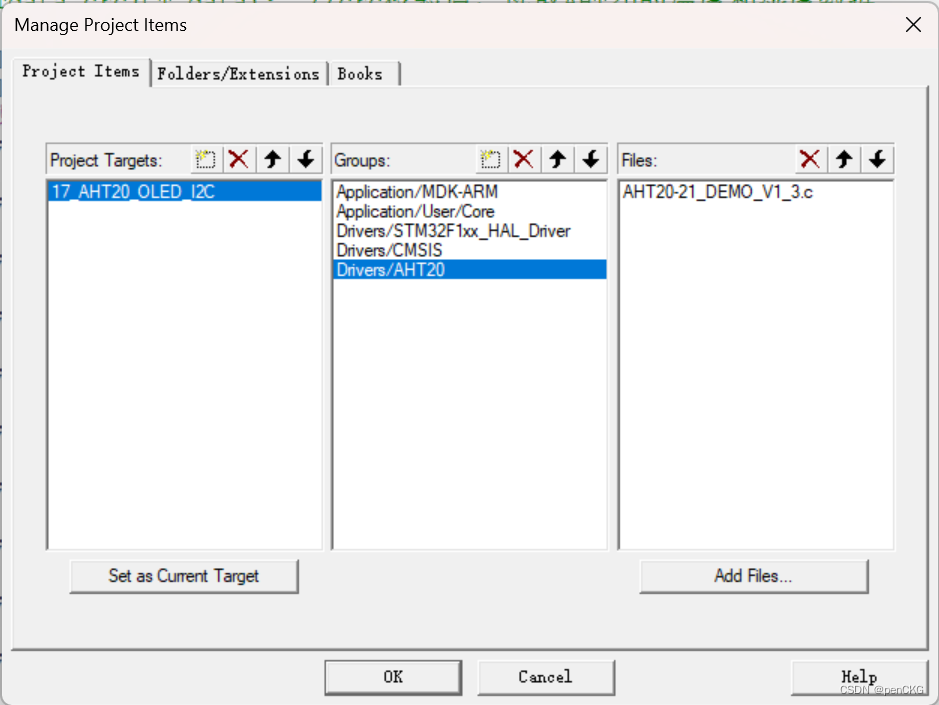

在管理工程项目界面，添加组Drivers/AHT20，并将AHT20文件夹下的AHT20-21_DEMO_V1_3.c文件添加进此组中。

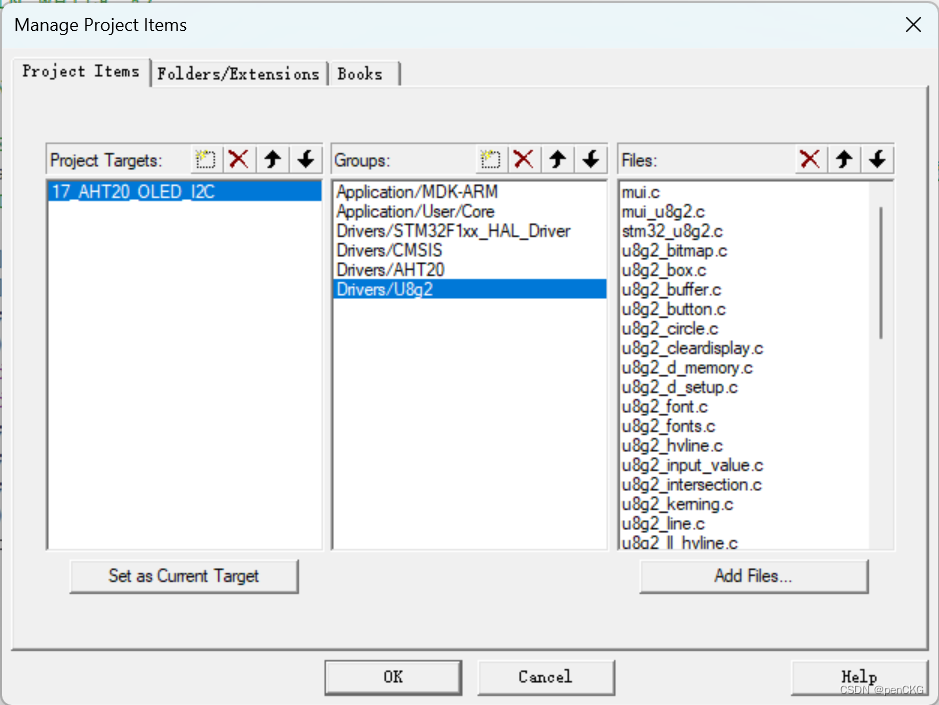

在管理工程项目界面，添加组Drivers/U8g2，并将U8g2文件夹下的所有c文件添加进此组中。

在选项→C/C++界面添加路径 “…\Drivers\AHT20” 和 “…\Drivers\U8g2” 作为头文件路径。

修改AHT20源码

AHT20-21_DEMO_V1_3.c

官方代码使用的是PB14, PB15引脚，需要修改对应的引脚为PB6, PB7才可以正常使用。此代码是基于标准库函数的源码，需要修改成HAL库。

修改后的代码如下：

/*******************************************/
/*@版权所有：广州奥松电子有限公司          */
/*@作者：温湿度传感器事业部                */
/*@版本：V1.2                              */
/*******************************************/
//#include "main.h"
#include "AHT20-21_DEMO_V1_3.h"
#include "gpio.h"
#include "i2c.h"


void Delay_N10us(uint32_t t)//延时函数
{
  uint32_t k;

   while(t--)
  {
    for (k = 0; k < 2; k++);//110
  }
}

void SensorDelay_us(uint32_t t)//延时函数
{

	for(t = t-2; t>0; t--)
	{
		Delay_N10us(1);
	}
}

void Delay_4us(void)		//延时函数
{
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
}
void Delay_5us(void)		//延时函数
{
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);
	Delay_N10us(1);

}

void Delay_1ms(uint32_t t)		//延时函数
{
   while(t--)
  {
    SensorDelay_us(1000);//延时1ms
  }
}


//void AHT20_Clock_Init(void)		//延时函数
//{
//	RCC_APB2PeriphClockCmd(CC_APB2Periph_GPIOB,ENABLE);
//}

void SDA_Pin_Output_High(void)   //将PB7配置为输出 ， 并设置为高电平， PB7作为I2C的SDA
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);
}

void SDA_Pin_Output_Low(void)  //将P7配置为输出  并设置为低电平
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_RESET);
}

void SDA_Pin_IN_FLOATING(void)  //SDA配置为浮空输入
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;//浮空
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init( GPIOB,&GPIO_InitStruct);
}


void SCL_Pin_Output_High(void) //SCL输出高电平，P6作为I2C的SCL
{
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_SET);
}

void SCL_Pin_Output_Low(void) //SCL输出低电平
{
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
}

void Init_I2C_Sensor_Port(void) //初始化I2C接口,输出为高电平
{
	GPIO_InitTypeDef  GPIO_InitStruct;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_7;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET);


	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_6;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB,& GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_15,GPIO_PIN_SET);

}
void I2C_Start(void)		 //I2C主机发送START信号
{
	SDA_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
}


void AHT20_WR_Byte(uint8_t Byte) //往AHT20写一个字节
{
	uint8_t Data,N,i;
	Data=Byte;
	i = 0x80;
	for(N=0;N<8;N++)
	{
		SCL_Pin_Output_Low();
		Delay_4us();
		if(i&Data)
		{
			SDA_Pin_Output_High();
		}
		else
		{
			SDA_Pin_Output_Low();
		}

    SCL_Pin_Output_High();
		Delay_4us();
		Data <<= 1;

	}
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
}


uint8_t AHT20_RD_Byte(void)//从AHT20读取一个字节
{
		uint8_t Byte,i,a;
	Byte = 0;
	SCL_Pin_Output_Low();

	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);

	for(i=0;i<8;i++)
	{
    SCL_Pin_Output_High();

		Delay_5us();
		a=0;

		//if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_15)) a=1;
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7)) a=1;
		Byte = (Byte<<1)|a;

		//SCL_Pin_Output_Low();
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
		Delay_5us();
	}
  SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
	return Byte;
}


uint8_t Receive_ACK(void)   //看AHT20是否有回复ACK
{
	uint16_t CNT;
	CNT = 0;
	SCL_Pin_Output_Low();
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	while((HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7))  && CNT < 100)
	CNT++;
	if(CNT == 100)
	{
		return 0;
	}
 	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	return 1;
}

void Send_ACK(void)		  //主机回复ACK信号
{
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_IN_FLOATING();
	SensorDelay_us(8);
}

void Send_NOT_ACK(void)	//主机不回复ACK
{
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
	SDA_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SCL_Pin_Output_Low();
	SensorDelay_us(8);
    SDA_Pin_Output_Low();
	SensorDelay_us(8);
}

void Stop_I2C(void)	  //一条协议结束
{
	SDA_Pin_Output_Low();
	SensorDelay_us(8);
	SCL_Pin_Output_High();
	SensorDelay_us(8);
	SDA_Pin_Output_High();
	SensorDelay_us(8);
}

uint8_t AHT20_Read_Status(void)//读取AHT20的状态寄存器
{

	uint8_t Byte_first;
	I2C_Start();
	AHT20_WR_Byte(0x71);
	Receive_ACK();
	Byte_first = AHT20_RD_Byte();
	Send_NOT_ACK();
	Stop_I2C();
	return Byte_first;
}

uint8_t AHT20_Read_Cal_Enable(void)  //查询cal enable位有没有使能
{
	uint8_t val = 0;//ret = 0,
  val = AHT20_Read_Status();
	 if((val & 0x68)==0x08)
		 return 1;
   else  return 0;
 }

void AHT20_SendAC(void) //向AHT20发送AC命令
{

	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xac);//0xAC采集命令
	Receive_ACK();
	AHT20_WR_Byte(0x33);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

}

//CRC校验类型：CRC8/MAXIM
//多项式：X8+X5+X4+1
//Poly：0011 0001  0x31
//高位放到后面就变成 1000 1100 0x8c
//C现实代码：
uint8_t Calc_CRC8(uint8_t *message,uint8_t Num)
{
	uint8_t i;
	uint8_t byte;
	uint8_t crc=0xFF;
  for(byte=0; byte<Num; byte++)
  {
    crc^=(message[byte]);
    for(i=8;i>0;--i)
    {
      if(crc&0x80) crc=(crc<<1)^0x31;
      else crc=(crc<<1);
    }
  }
        return crc;
}

void AHT20_Read_CTdata(uint32_t *ct) //没有CRC校验，直接读取AHT20的温度和湿度数据
{
	volatile uint8_t  Byte_1th=0;
	volatile uint8_t  Byte_2th=0;
	volatile uint8_t  Byte_3th=0;
	volatile uint8_t  Byte_4th=0;
	volatile uint8_t  Byte_5th=0;
	volatile uint8_t  Byte_6th=0;
	 uint32_t RetuData = 0;
	uint16_t cnt = 0;
	AHT20_SendAC();//向AHT10发送AC命令
	Delay_1ms(80);//延时80ms左右
    cnt = 0;
	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		SensorDelay_us(1508);
		if(cnt++>=100)
		{
		 break;
		 }
	}
	I2C_Start();
	AHT20_WR_Byte(0x71);
	Receive_ACK();
	Byte_1th = AHT20_RD_Byte();//状态字，查询到状态为0x98,表示为忙状态，bit[7]为1；状态为0x1C，或者0x0C，或者0x08表示为空闲状态，bit[7]为0
	Send_ACK();
	Byte_2th = AHT20_RD_Byte();//湿度
	Send_ACK();
	Byte_3th = AHT20_RD_Byte();//湿度
	Send_ACK();
	Byte_4th = AHT20_RD_Byte();//湿度/温度
	Send_ACK();
	Byte_5th = AHT20_RD_Byte();//温度
	Send_ACK();
	Byte_6th = AHT20_RD_Byte();//温度
	Send_NOT_ACK();
	Stop_I2C();

	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度
	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0xfffff;
	ct[1] =RetuData; //温度

}


void AHT20_Read_CTdata_crc(uint32_t *ct) //CRC校验后，读取AHT20的温度和湿度数据
{
	volatile uint8_t  Byte_1th=0;
	volatile uint8_t  Byte_2th=0;
	volatile uint8_t  Byte_3th=0;
	volatile uint8_t  Byte_4th=0;
	volatile uint8_t  Byte_5th=0;
	volatile uint8_t  Byte_6th=0;
	volatile uint8_t  Byte_7th=0;
	 uint32_t RetuData = 0;
	 uint16_t cnt = 0;
	// uint8_t  CRCDATA=0;
	 uint8_t  CTDATA[6]={0};//用于CRC传递数组

	AHT20_SendAC();//向AHT10发送AC命令
	Delay_1ms(80);//延时80ms左右
    cnt = 0;
	while(((AHT20_Read_Status()&0x80)==0x80))//直到状态bit[7]为0，表示为空闲状态，若为1，表示忙状态
	{
		SensorDelay_us(1508);
		if(cnt++>=100)
		{
		 break;
		}
	}

	I2C_Start();

	AHT20_WR_Byte(0x71);
	Receive_ACK();
	CTDATA[0]=Byte_1th = AHT20_RD_Byte();//状态字，查询到状态为0x98,表示为忙状态，bit[7]为1；状态为0x1C，或者0x0C，或者0x08表示为空闲状态，bit[7]为0
	Send_ACK();
	CTDATA[1]=Byte_2th = AHT20_RD_Byte();//湿度
	Send_ACK();
	CTDATA[2]=Byte_3th = AHT20_RD_Byte();//湿度
	Send_ACK();
	CTDATA[3]=Byte_4th = AHT20_RD_Byte();//湿度/温度
	Send_ACK();
	CTDATA[4]=Byte_5th = AHT20_RD_Byte();//温度
	Send_ACK();
	CTDATA[5]=Byte_6th = AHT20_RD_Byte();//温度
	Send_ACK();
	Byte_7th = AHT20_RD_Byte();//CRC数据
	Send_NOT_ACK();                           //注意: 最后是发送NAK
	Stop_I2C();

	if(Calc_CRC8(CTDATA,6)==Byte_7th)
	{
	RetuData = (RetuData|Byte_2th)<<8;
	RetuData = (RetuData|Byte_3th)<<8;
	RetuData = (RetuData|Byte_4th);
	RetuData =RetuData >>4;
	ct[0] = RetuData;//湿度
	RetuData = 0;
	RetuData = (RetuData|Byte_4th)<<8;
	RetuData = (RetuData|Byte_5th)<<8;
	RetuData = (RetuData|Byte_6th);
	RetuData = RetuData&0xfffff;
	ct[1] =RetuData; //温度

	}
	else
	{
		ct[0]=0x00;
		ct[1]=0x00;//校验错误返回值，客户可以根据自己需要更改
	}//CRC数据
}


void AHT20_Init(void)   //初始化AHT20
{
	Init_I2C_Sensor_Port();
	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xa8);//0xA8进入NOR工作模式
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

	Delay_1ms(10);//延时10ms左右

	I2C_Start();
	AHT20_WR_Byte(0x70);
	Receive_ACK();
	AHT20_WR_Byte(0xbe);//0xBE初始化命令，AHT20的初始化命令是0xBE,   AHT10的初始化命令是0xE1
	Receive_ACK();
	AHT20_WR_Byte(0x08);//相关寄存器bit[3]置1，为校准输出
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();
	Delay_1ms(10);//延时10ms左右
}
void JH_Reset_REG(uint8_t addr)
{

	uint8_t Byte_first,Byte_second,Byte_third;
	I2C_Start();
	AHT20_WR_Byte(0x70);//原来是0x70
	Receive_ACK();
	AHT20_WR_Byte(addr);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	AHT20_WR_Byte(0x00);
	Receive_ACK();
	Stop_I2C();

	Delay_1ms(5);//延时5ms左右
	I2C_Start();
	AHT20_WR_Byte(0x71);//
	Receive_ACK();
	Byte_first = AHT20_RD_Byte();
	Send_ACK();
	Byte_second = AHT20_RD_Byte();
	Send_ACK();
	Byte_third = AHT20_RD_Byte();
	Send_NOT_ACK();
	Stop_I2C();

	Delay_1ms(10);//延时10ms左右
	I2C_Start();
	AHT20_WR_Byte(0x70);///
	Receive_ACK();
	AHT20_WR_Byte(0xB0|addr);//寄存器命令
	Receive_ACK();
	AHT20_WR_Byte(Byte_second);
	Receive_ACK();
	AHT20_WR_Byte(Byte_third);
	Receive_ACK();
	Stop_I2C();

	Byte_second=0x00;
	Byte_third =0x00;
}

void AHT20_Start_Init(void)
{
	JH_Reset_REG(0x1b);
	JH_Reset_REG(0x1c);
	JH_Reset_REG(0x1e);
}

AHT20-21_DEMO_V1_3.h

#ifndef _AHT20_DEMO_
#define _AHT20_DEMO_

#include "main.h"


void Delay_N10us(uint32_t t);//延时函数
void SensorDelay_us(uint32_t t);//延时函数
void Delay_4us(void);		//延时函数
void Delay_5us(void);		//延时函数
void Delay_1ms(uint32_t t);
void AHT20_Clock_Init(void);		//延时函数
void SDA_Pin_Output_High(void)  ; //将PB7配置为输出 ， 并设置为高电平， PB15作为I2C的SDA
void SDA_Pin_Output_Low(void);  //将P7配置为输出  并设置为低电平
void SDA_Pin_IN_FLOATING(void);  //SDA配置为浮空输入
void SCL_Pin_Output_High(void); //SCL输出高电平，P6作为I2C的SCL
void SCL_Pin_Output_Low(void); //SCL输出低电平
void Init_I2C_Sensor_Port(void); //初始化I2C接口,输出为高电平
void I2C_Start(void);		 //I2C主机发送START信号
void AHT20_WR_Byte(uint8_t Byte); //往AHT20写一个字节
uint8_t AHT20_RD_Byte(void);//从AHT20读取一个字节
uint8_t Receive_ACK(void);   //看AHT20是否有回复ACK
void Send_ACK(void)	;	  //主机回复ACK信号
void Send_NOT_ACK(void);	//主机不回复ACK
void Stop_I2C(void);	  //一条协议结束
uint8_t AHT20_Read_Status(void);//读取AHT20的状态寄存器
uint8_t AHT20_Read_Cal_Enable(void);  //查询cal enable位有没有使能
void AHT20_SendAC(void); //向AHT20发送AC命令
uint8_t Calc_CRC8(uint8_t *message,uint8_t Num);
void AHT20_Read_CTdata(uint32_t *ct); //没有CRC校验，直接读取AHT20的温度和湿度数据
void AHT20_Read_CTdata_crc(uint32_t *ct); //CRC校验后，读取AHT20的温度和湿度数据
void AHT20_Init(void);   //初始化AHT20
void JH_Reset_REG(uint8_t addr);///重置寄存器
void AHT20_Start_Init(void);///上电初始化进入正常测量状态

#endif

编写程序

stm32_u8g2.c和stm32_u8g2.h

程序代码见：STM32F103C8T6移植U8g2图形库及基于I2C协议的OLED显示（HAL库方式）【U8g2】【STM32开发板】【STM32CubeMX】_stm32f103c8t6 u8g2-CSDN博客，再将这两文件保存到…\Driver\U8g2路径下，并将其引入Keil工程。

main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "dma.h"
#include "i2c.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "u8g2.h"
#include <stdio.h>
#include "AHT20-21_DEMO_V1_3.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
int fputc(int ch,FILE *f)
{
    HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
    return ch;
}

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

//字符“温”
static const unsigned char  wen[]={0x00,0x00,0xC4,0x1F,0x48,0x10,0x48,0x10,0xC1,0x1F,0x42,0x10,0x42,0x10,0xC8,0x1F,0x08,0x00,0xE4,0x3F,0x27,0x25,0x24,0x25,0x24,0x25,0x24,0x25,0xF4,0x7F,0x00,0x00};
//字符“湿”
static const unsigned char  shi[]={0x00,0x00,0xE4,0x1F,0x28,0x10,0x28,0x10,0xE1,0x1F,0x22,0x10,0x22,0x10,0xE8,0x1F,0x88,0x04,0x84,0x04,0x97,0x24,0xA4,0x14,0xC4,0x0C,0x84,0x04,0xF4,0x7F,0x00,0x00};
//字符“度”
static const unsigned char  du[]={0x80,0x00,0x00,0x01,0xFC,0x7F,0x44,0x04,0x44,0x04,0xFC,0x3F,0x44,0x04,0x44,0x04,0xC4,0x07,0x04,0x00,0xF4,0x0F,0x24,0x08,0x42,0x04,0x82,0x03,0x61,0x0C,0x1C,0x70};
//字符“待”
static const unsigned char  dai[]={0x10,0x02,0x10,0x02,0x08,0x02,0xC4,0x3F,0x12,0x02,0x10,0x02,0xE8,0x7F,0x0C,0x08,0x0A,0x08,0xE9,0x7F,0x08,0x08,0x48,0x08,0x88,0x08,0x88,0x08,0x08,0x0A,0x08,0x04};
//字符“检”
static const unsigned char  jian[]={0x08,0x02,0x08,0x02,0x08,0x05,0x08,0x05,0xBF,0x08,0x48,0x10,0xAC,0x6F,0x1C,0x00,0x2A,0x11,0x0A,0x12,0x49,0x12,0x88,0x0A,0x88,0x08,0x08,0x04,0xE8,0x7F,0x08,0x00};
//字符“测”
static const unsigned char  che[]={0x00,0x20,0xE4,0x23,0x28,0x22,0x28,0x2A,0xA1,0x2A,0xA2,0x2A,0xA2,0x2A,0xA8,0x2A,0xA8,0x2A,0xA4,0x2A,0xA7,0x2A,0x84,0x20,0x44,0x21,0x44,0x22,0x24,0x28,0x10,0x10};

void oled_write(int temperature,int humidity){
	char t[5]; // 创建一个足够大的字符数组来存储转换后的数字
	char h[5];
	double t1=( double)temperature;
	double h1=(double)humidity;
	sprintf(t, "%.2f",t1/10 ); // 使用sprintf将int变量转换为字符串
	sprintf(h, "%.2f",h1/10);

	u8g2_t u8g2;
	u8g2Init(&u8g2);
	u8g2_ClearBuffer(&u8g2);
	u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);//设置字体格式
	u8g2_DrawXBMP(&u8g2,16,0,16,16,wen);//（参数顺序依次是，结构体、x、y、字宽、字高、储存要显示的字点阵的数组）
	u8g2_DrawXBMP(&u8g2,32,0,16,16,du);
	u8g2_DrawStr(&u8g2,48,16,":");
	u8g2_DrawXBMP(&u8g2,16,32,16,16,shi);
	u8g2_DrawXBMP(&u8g2,32,32,16,16,du);
	u8g2_DrawStr(&u8g2,48,48,":");
	u8g2_DrawUTF8(&u8g2,55,16,t);
	u8g2_DrawUTF8(&u8g2,55,48,h);

	u8g2_SendBuffer(&u8g2);
}
void oled_write_init(){
	u8g2_t u8g2;
	u8g2Init(&u8g2);
	u8g2_ClearBuffer(&u8g2);
	u8g2_SetFont(&u8g2,u8g2_font_ncenB12_tf);//设置字体格式
	u8g2_DrawXBMP(&u8g2,16,0,16,16,wen);//（参数顺序依次是，结构体、x、y、字宽、字高、储存要显示的字点阵的数组）
	u8g2_DrawXBMP(&u8g2,32,0,16,16,du);
	u8g2_DrawStr(&u8g2,48,16,":");
	u8g2_DrawXBMP(&u8g2,16,32,16,16,shi);
	u8g2_DrawXBMP(&u8g2,32,32,16,16,du);
	u8g2_DrawStr(&u8g2,48,48,":");
	u8g2_DrawXBMP(&u8g2,58,0,16,16,dai);
	u8g2_DrawXBMP(&u8g2,74,0,16,16,jian);
	u8g2_DrawXBMP(&u8g2,90,0,16,16,che);
	u8g2_DrawXBMP(&u8g2,58,32,16,16,dai);
	u8g2_DrawXBMP(&u8g2,74,32,16,16,jian);
	u8g2_DrawXBMP(&u8g2,90,32,16,16,che);
	u8g2_SendBuffer(&u8g2);
}

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */
  uint32_t CT_data[2]={0,0};
  volatile int  c1,t1;
  Delay_1ms(500);

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_I2C1_Init();
  MX_USART1_UART_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */
  AHT20_Init();
  Delay_1ms(500);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	AHT20_Read_CTdata(CT_data);       //不经过CRC校验，直接读取AHT20的温度和湿度数据    推荐每隔大于1S读一次
	//AHT20_Read_CTdata_crc(CT_data);  //crc校验后，读取AHT20的温度和湿度数据

	c1 = CT_data[0]*1000/1024/1024;  //计算得到湿度值c1（放大了10倍）
	t1 = CT_data[1]*2000/1024/1024-500;//计算得到温度值t1（放大了10倍）
	printf("\r\n");
	HAL_Delay(1000);
	printf("温度:%d%d.%d",t1/100,(t1/10)%10,t1%10);
	printf("湿度:%d%d.%d",c1/100,(c1/10)%10,c1%10);
	printf("\r\n");
	printf("等待");
	printf("\r\n");
	HAL_Delay(1000);
	oled_write(t1,c1);
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

硬件连接

AHT20温湿度传感器

OLED

将OLED屏的VCC接至3.3V端口，GND接至GND端口，SCL接至PB10端口，SDA接至PB11端口。

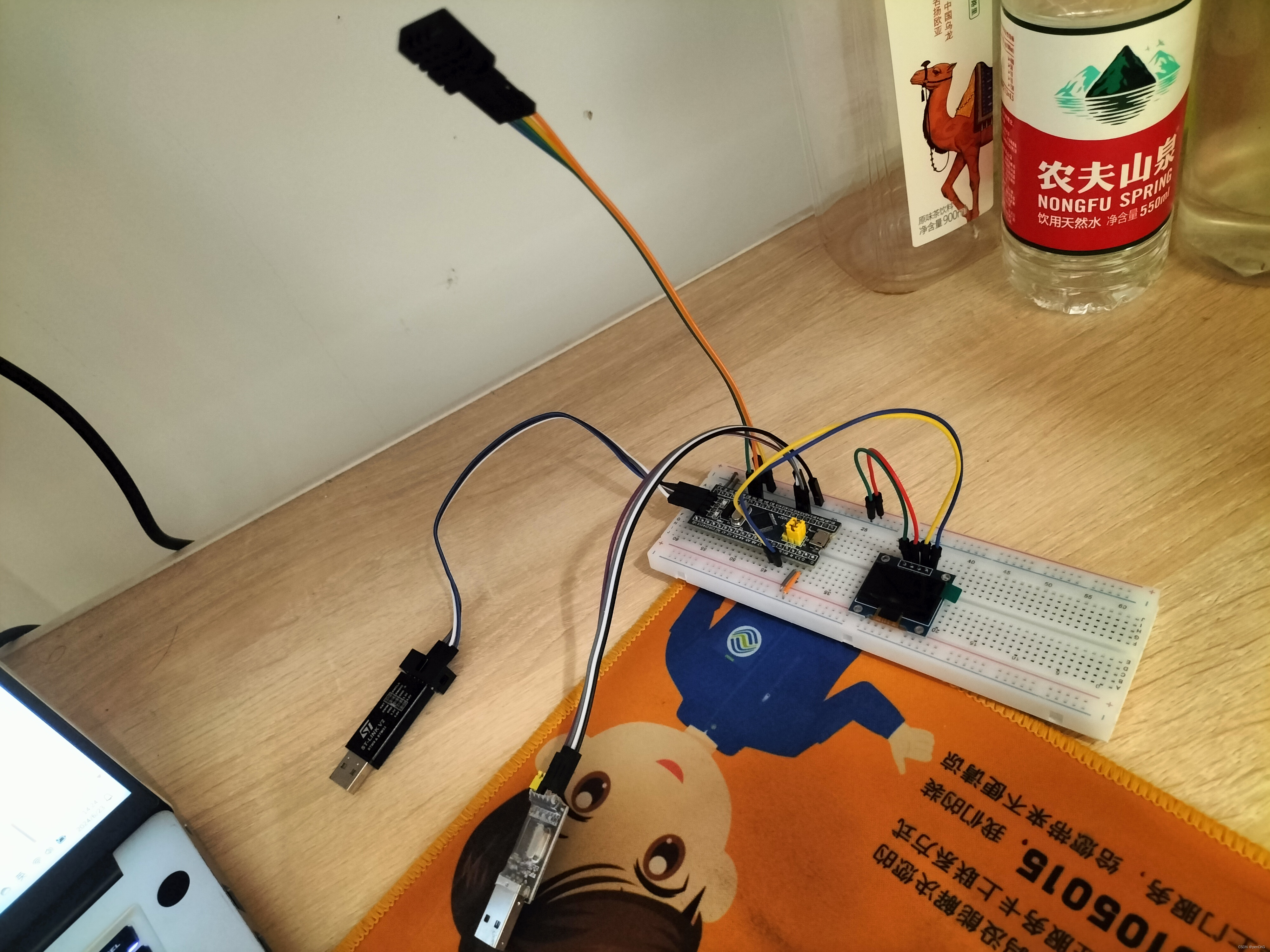

连接效果

实验结果

【AHT20】【U8g2】【STM32】温度传感器运行结果

参考文章

STM32F103基于I2C协议的AHT20温湿度传感器的数据采集_acm32f403 接aht20 dht20-CSDN博客

温湿度采集与OLED显示_oled显示温湿度代码-CSDN博客

STM32F103C8T6移植U8g2图形库及基于I2C协议的OLED显示（HAL库方式）【U8g2】【STM32开发板】【STM32CubeMX】_stm32f103c8t6 u8g2-CSDN博客
