逆变器专题（4）-三相不平衡电压产生的二倍频分量

原理

 三相不平衡电压由正序分量与负序分量组成，负序分量即为电网电压的二倍频分量

下面将讲述为何出现二倍频分量

 仿真验证

从上式中可以看出，正序分量中含有以负序分量为幅值上下波动的二倍频分量；负序分量中含有以正序分量为幅值上下波动的二倍频分量。

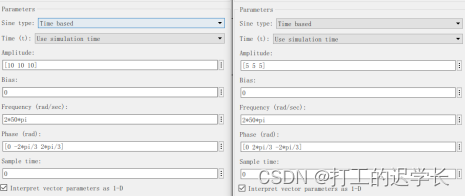

给定的正序和负序分量设置：

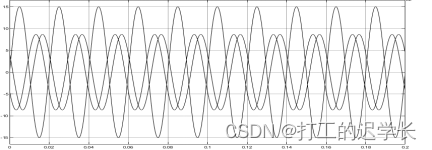

合成的不对称信号：

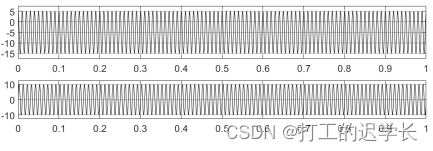

d、q轴正序分量：

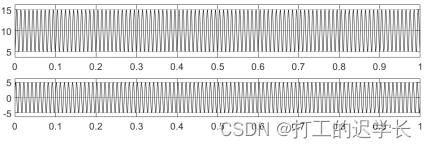

d、q轴负序分量：

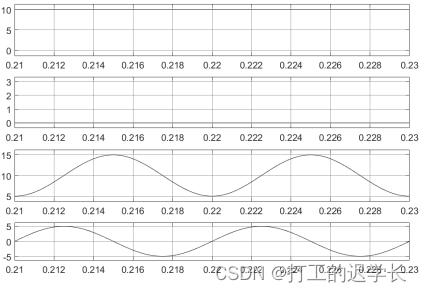

d、q轴正序直流分量和实际值：

验证了结论正序分量中含有以负序分量为幅值上下波动的二倍频分量；负序分量中含有以正序分量为幅值上下波动的二倍频分量的正确性。
