cadence virtuoso MOS管IV特性仿真

仿真工具:Cadence virtuoso 6.17
工艺库:中芯国际simc_18mmrf
仿真案例:MOS管IV特性仿真

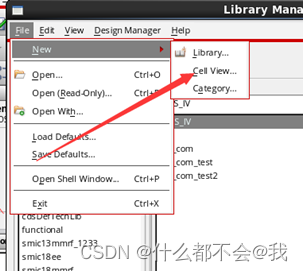

一、建立设计库和Cell
在这里插入图片描述

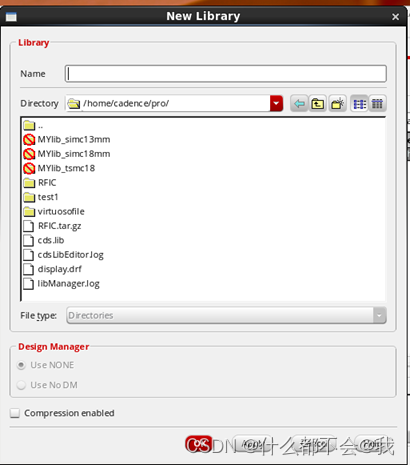

库和cell可以随意起名字(字母,数字与下划线)

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

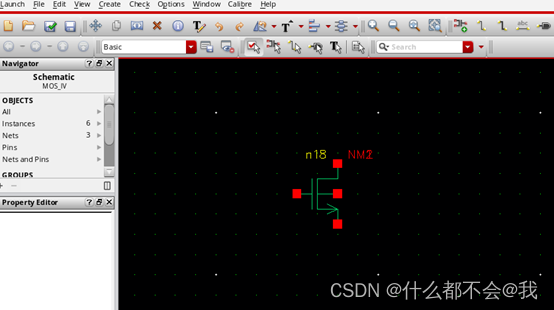

二、画原理图,添加仿真器件,使用快捷键 “i”,从库中选择一个NMOS管,这里用的是simc18mmrf工艺库,选择n18
在这里插入图片描述
在这里插入图片描述

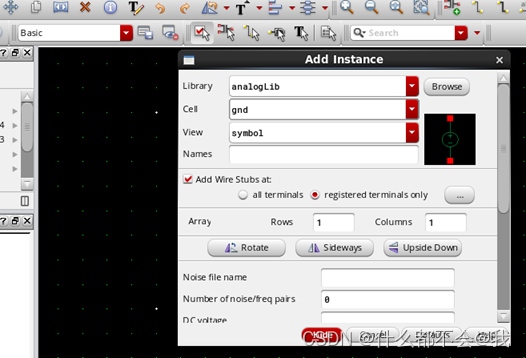

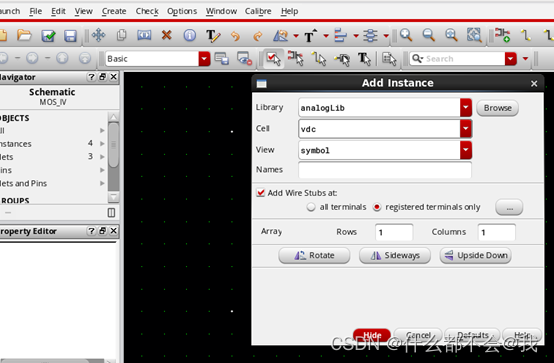

使用“i”,选择analogLib工艺库,选择vdc,gnd。
在这里插入图片描述
在这里插入图片描述

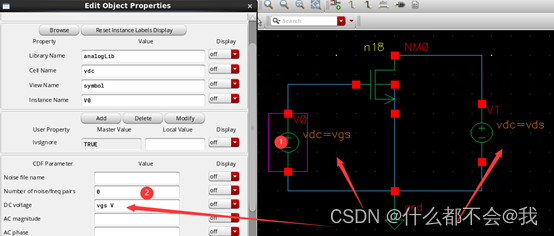

使用快捷键“w”,连线。选中元器件,使用快捷键“q”,编辑属性,分别给V0、 V1添加DC电压设置变量vgs和vds.
在这里插入图片描述

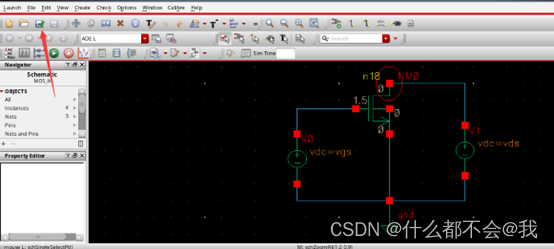

保存并检查是否有错,
在这里插入图片描述

三、点击Launch->ADE L设置仿真参数
在这里插入图片描述

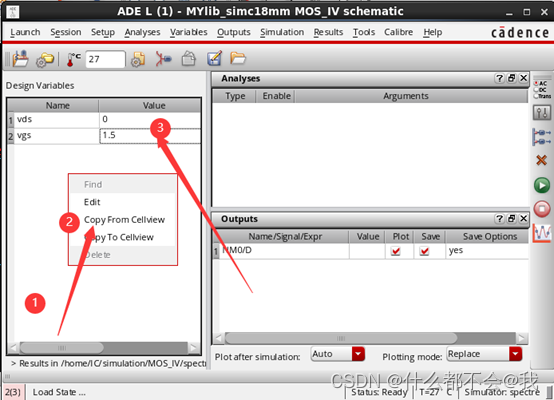

在○1右键选择Copy From Cell view,获取原理图中变量,给初始值,这里设置0,1.5
在这里插入图片描述

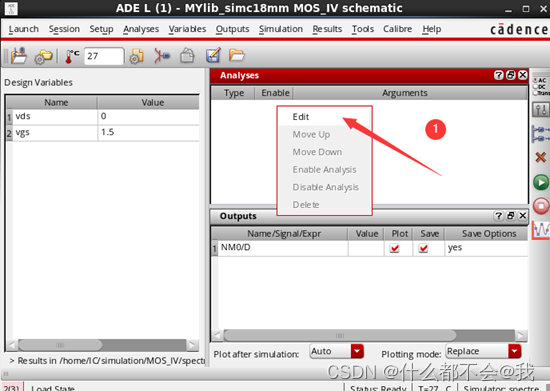

在○1右键选择Edit,设置仿真类型
在这里插入图片描述

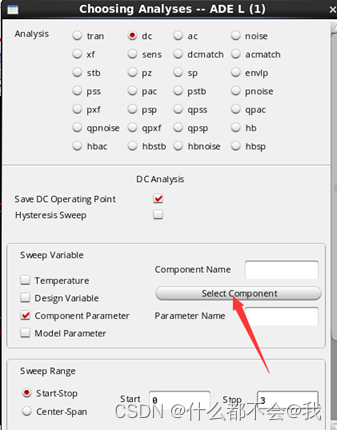

选择dc仿真,并设置变量
在这里插入图片描述

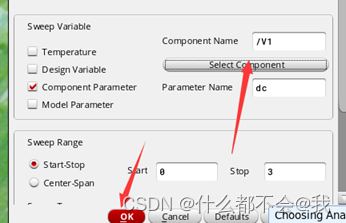

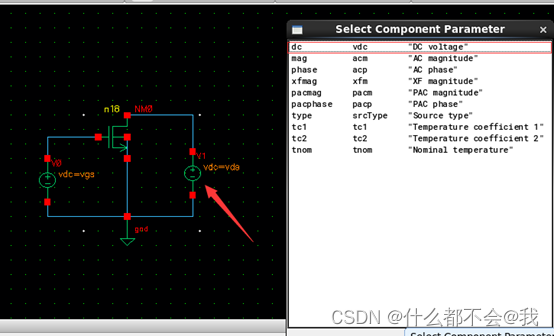

单击v1管子 在弹窗中选择第一个dc vdc。点击OK
在这里插入图片描述

设置完成点击保存
在这里插入图片描述

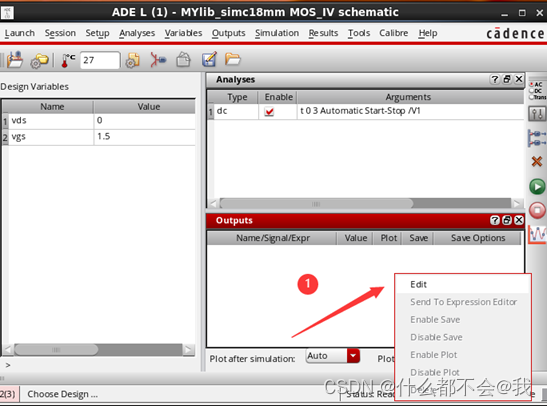

同样在1处右击选择Edit.设置输出
在这里插入图片描述

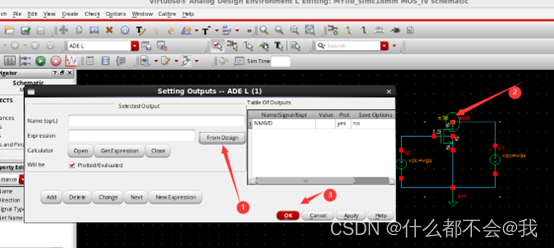

从原理图中选择,
在这里插入图片描述

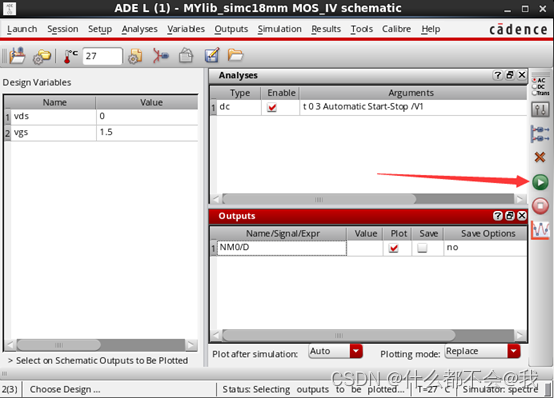

全部设置完成,点击运行按钮,开始仿真
在这里插入图片描述

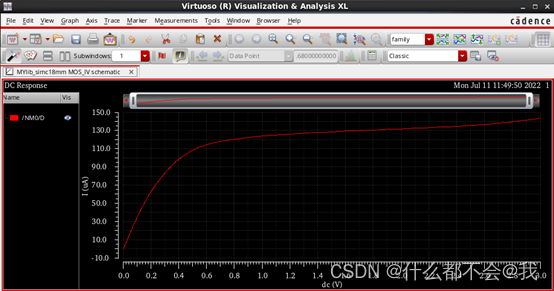

I/V特性仿真图

在这里插入图片描述

### CadenceMOSFET 特性曲线绘制方法教程 #### 1. 创建新项目并打开 Virtuoso Schematic Editor 启动 Cadence 并创建一个新的设计文件,在其中使用 Virtuoso Schematic Editor 来构建所需的电路模型。 #### 2. 构建 NMOS 或 PMOS 的原理图 通过调用库中的元件来放置 MOSFET,并连接必要的偏置电压源和其他组件以形成测试结构。对于 I-V 曲线测量,通常会建立共源极配置[^2]。 #### 3. 配置直流分析参数 为了得到完整的转移特性和输出特性曲线,需设定合适的 DC 扫描范围和步长给栅极电压 (Vgs) 和漏极电压 (Vds),这可以通过 Analysis Setup 功能完成[^3]。 ```python # Python-like pseudocode to illustrate setting up analysis parameters analysis_setup = { "type": "dc", "sweep_variable_1": {"name": "vgs", "start_value": 0, "end_value": 5, "increment": 0.1}, "sweep_variable_2": {"name": "vds", "start_value": 0, "end_value": 5, "increment": 0.1} } ``` #### 4. 运行仿真获取数据 执行上述配置好的直流扫描仿真过程,软件将会计算不同工作点下的电流值并与相应的控制电压关联起来,从而获得一系列的数据点用于后续绘图。 #### 5. 查看与处理仿真结果 利用 Waveform Viewer 工具查看生成的结果,可以直观地观察到随着 Vgs 变化而变化的 Ids 波形以及对应的伏安关系曲线;还可以进一步调整显示样式以便更好地理解这些特征。 #### 6. 参数扫描实现多条曲线家族展示 如果想要研究多个器件在同一图表上的表现差异,则可通过 Parametric Sweep Simulation 对某些特定工艺角或温度条件做敏感度分析,进而得出一组或多组不同的 IV 曲线供对比评估。
