(仅为个人记录)

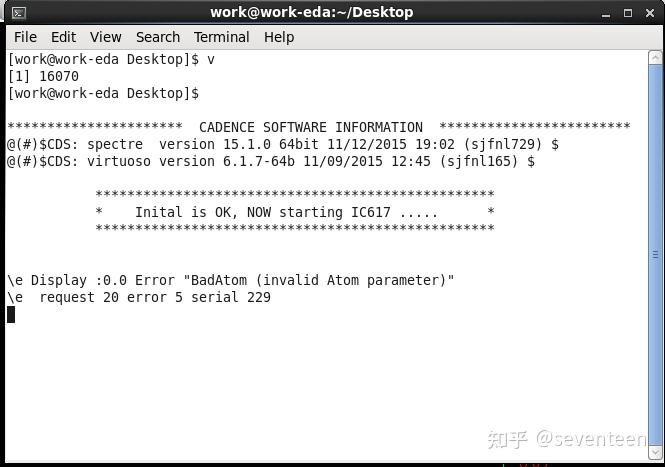

打开IC617
![](https://pic4.zhimg.com/v2-38f86ea4edbf59246c333fb10102cd8b_b.jpg)
![](https://pic4.zhimg.com/80/v2-38f86ea4edbf59246c333fb10102cd8b_720w.jpg)

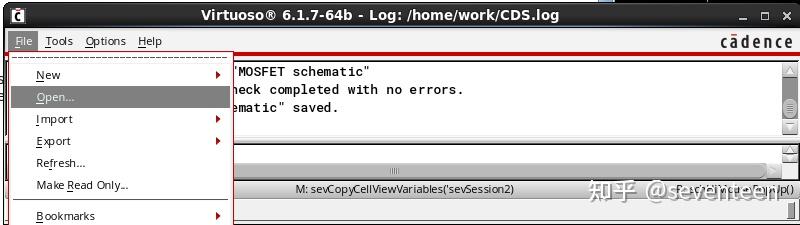

新建library,统一存放自己的电路图
新建cellview,建立电路图
![](https://pic4.zhimg.com/v2-0db40926bf9d40ccbd82dc098260270f_b.jpg)
![](https://pic4.zhimg.com/80/v2-0db40926bf9d40ccbd82dc098260270f_1440w.jpg)
快捷键 I 添加元件
选择analoglib中的nmos4 vdd vdc gnd等
快捷键 w 添加连线

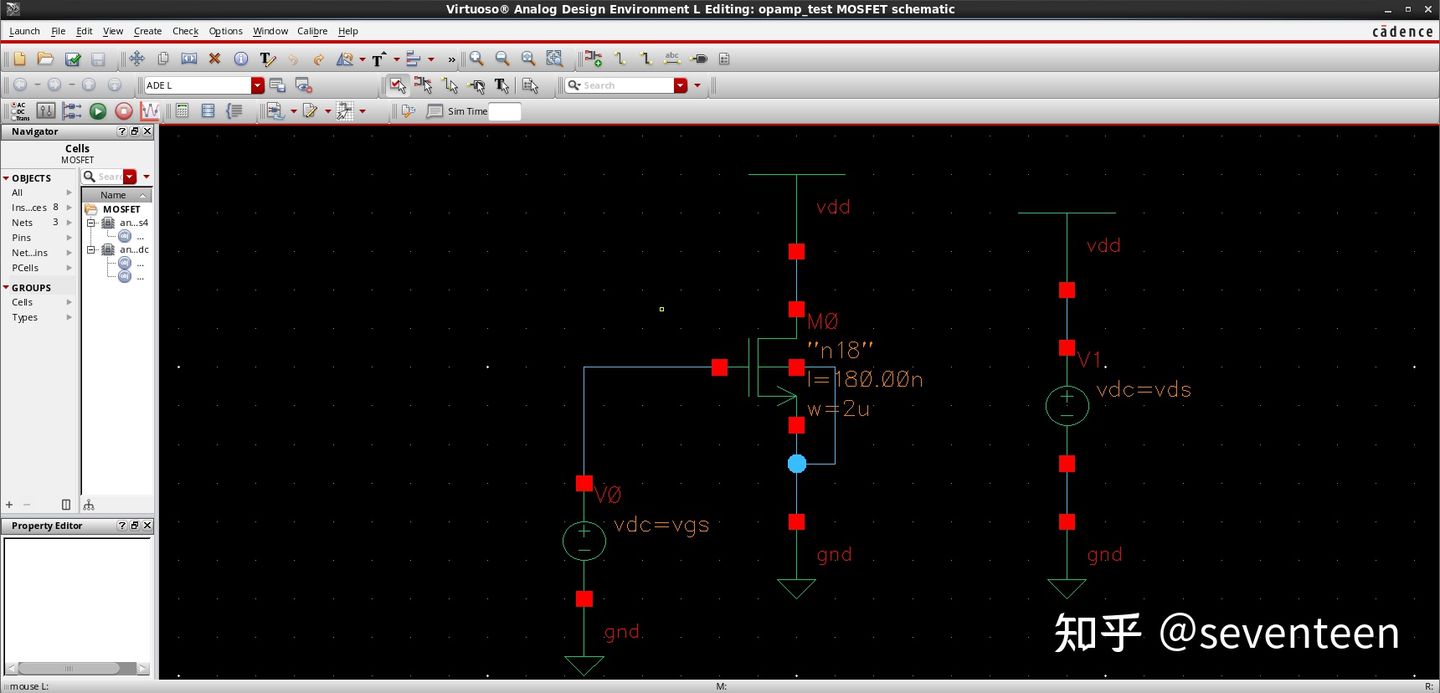

绘制电路图如下
![](https://pic3.zhimg.com/v2-48a3e0e5df01be9c351ca6981e9e9352_b.jpg)
![](https://pic3.zhimg.com/80/v2-48a3e0e5df01be9c351ca6981e9e9352_1440w.jpg)
选中元件,快捷键 q 编辑元件属性

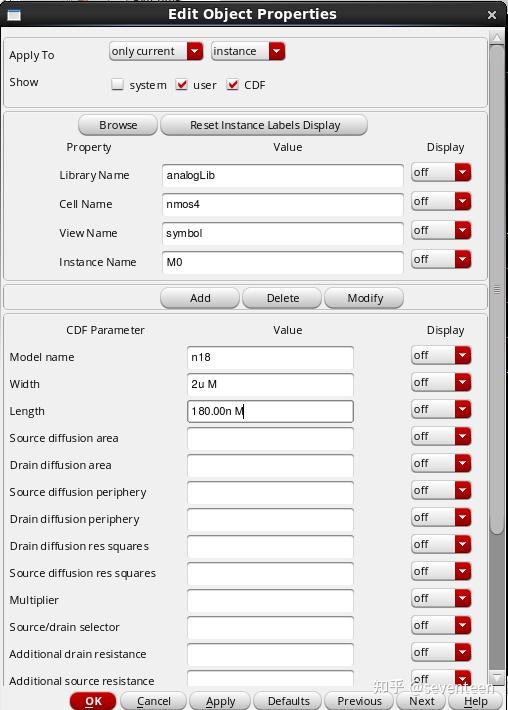

设置MOS宽长比如下
![](https://pic4.zhimg.com/v2-6d6c2a2fa09f5f550ea141306e67c447_b.jpg)
![](https://pic4.zhimg.com/80/v2-6d6c2a2fa09f5f550ea141306e67c447_1440w.jpg)

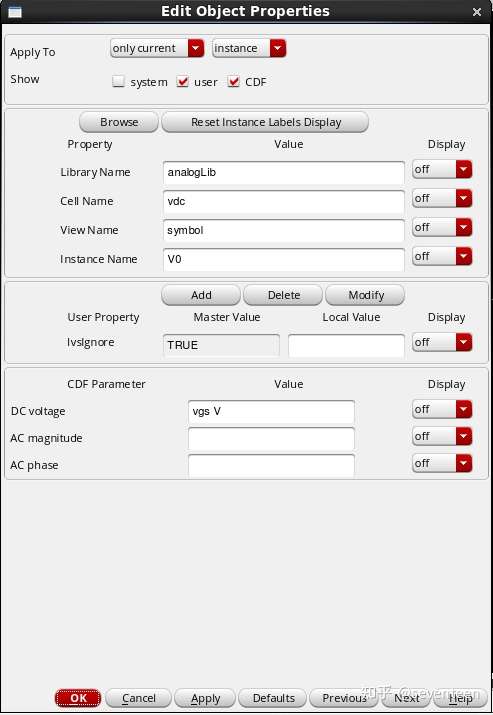

设置电压源的 DC voltage
![](https://pic2.zhimg.com/v2-89253f962e0457ff8cf8c1fe2ff872ed_b.jpg)
![](https://pic2.zhimg.com/80/v2-89253f962e0457ff8cf8c1fe2ff872ed_1440w.jpg)

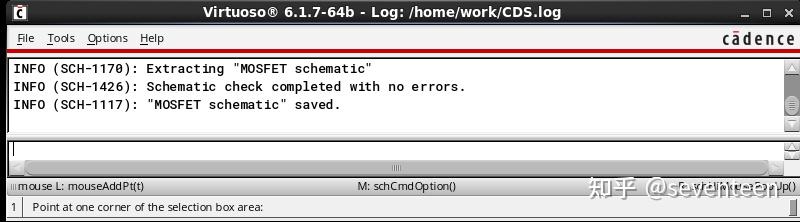

设置完成后,点击check -> current cellview 检查电路
显示无错误即可
![](https://pic4.zhimg.com/v2-2af60d0ce76ce8d9b525cf1283d20d8f_b.jpg)
![](https://pic4.zhimg.com/80/v2-2af60d0ce76ce8d9b525cf1283d20d8f_1440w.jpg)
点击Launch -> ADE L
进行仿真

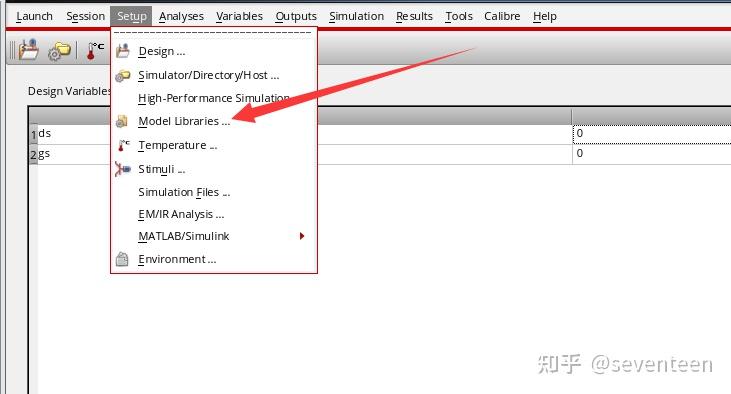

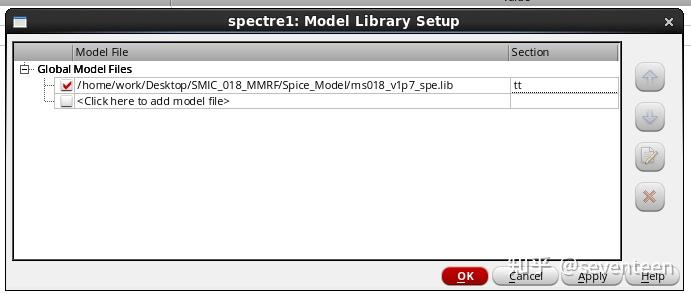

1.首先设置model libraries
![](https://pic3.zhimg.com/v2-370b0b6dc842ec2a852c34e9000a122e_b.jpg)
![](https://pic3.zhimg.com/80/v2-370b0b6dc842ec2a852c34e9000a122e_1440w.jpg)
工艺角为tt
![](https://pic2.zhimg.com/v2-7691b1c3792dee516eac658e57db716d_b.jpg)
![](https://pic2.zhimg.com/80/v2-7691b1c3792dee516eac658e57db716d_1440w.jpg)
2.添加 design variable
![](https://pic1.zhimg.com/v2-e268312d796dacbfd2b9b2544470eef8_b.jpg)
![](https://pic1.zhimg.com/80/v2-e268312d796dacbfd2b9b2544470eef8_1440w.jpg)
记得设置初值为0
3.添加仿真分析
![](https://pic3.zhimg.com/v2-1d6dc28250b240f4120de19c62dda8da_b.jpg)
![](https://pic3.zhimg.com/80/v2-1d6dc28250b240f4120de19c62dda8da_1440w.jpg)
![](https://pic1.zhimg.com/v2-9ec794d27878e3e03f53d2a04b544238_b.jpg)
![](https://pic1.zhimg.com/80/v2-9ec794d27878e3e03f53d2a04b544238_1440w.jpg)

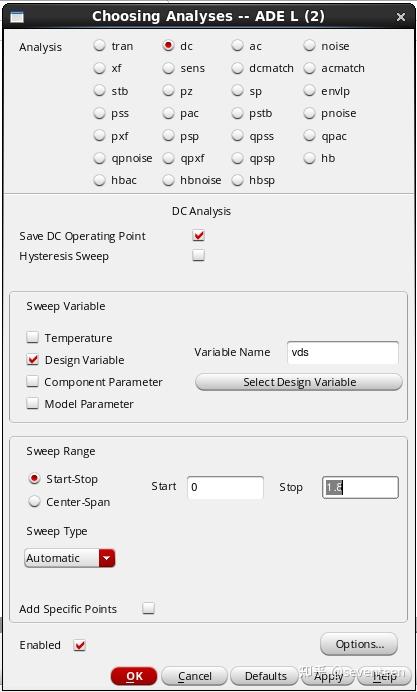

DC分析是对vds进行扫描,扫描范围从0到1.8V。vgs的初始值设为0V。

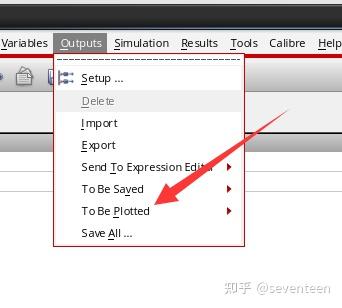

4.添加输出变量
![](https://pic1.zhimg.com/v2-38c8c1a22c159931ef2ba3db322478c8_b.jpg)
![](https://pic1.zhimg.com/80/v2-38c8c1a22c159931ef2ba3db322478c8_1440w.jpg)
再点击 select on design

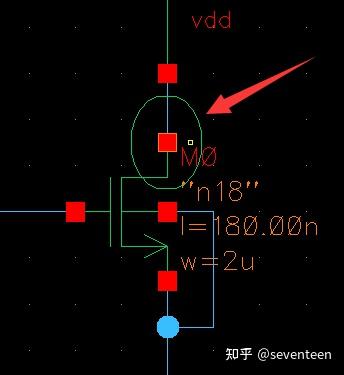

选择MOS管漏极节点 观察漏电流
注意: 选择导线测量的是电压 选择结点测量的是电流
![](https://pic2.zhimg.com/v2-1ee0386785e5630f158225d5f5003465_b.jpg)
![](https://pic2.zhimg.com/80/v2-1ee0386785e5630f158225d5f5003465_1440w.jpg)
按esc退出

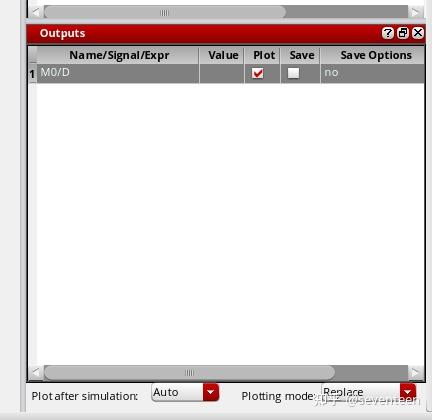

回到之前的界面,输出框显示如下
![](https://pic4.zhimg.com/v2-89433d5c887f0cd8e7f0f0e66d38634f_b.jpg)
![](https://pic4.zhimg.com/80/v2-89433d5c887f0cd8e7f0f0e66d38634f_1440w.jpg)
5.添加参变量

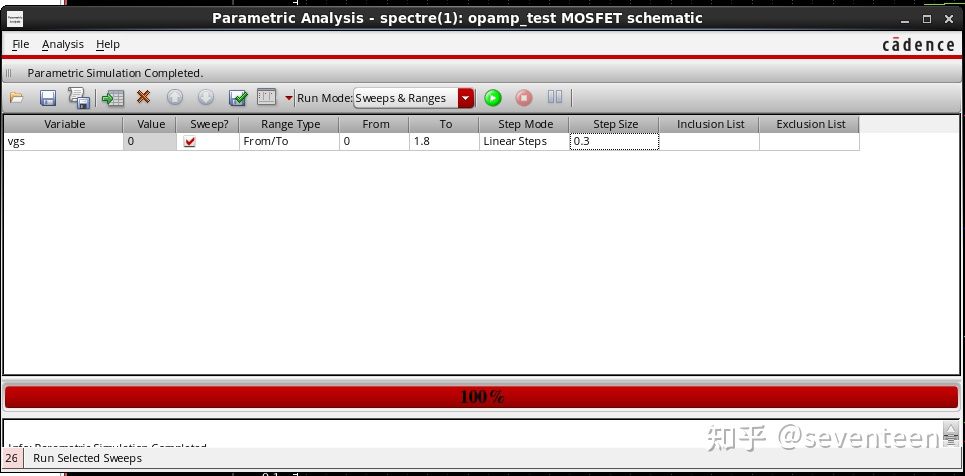

点tools→Parametric Analysis,弹出参变量分析窗口,我们以vgs作为参变量进行仿真
设置如下
![](https://pic4.zhimg.com/v2-1ffcf56170bb7c93dca705371057a1f3_b.jpg)
![](https://pic4.zhimg.com/80/v2-1ffcf56170bb7c93dca705371057a1f3_1440w.jpg)
6.在Parametric Analysis 窗口中,点Analysis→Start开始扫描
仿真结果如下,即为MOS管I-V输出特性曲线
![](https://pic1.zhimg.com/v2-13887d262e8ce9697f18fb34a7b10c20_b.jpg)
![](https://pic1.zhimg.com/80/v2-13887d262e8ce9697f18fb34a7b10c20_1440w.jpg)

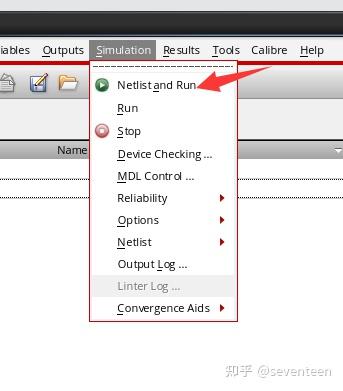

7.返回原先界面,将VDS初值改为1.8V,步长可适当调整,DC扫描参量改为Vgs,点击simulation
![](https://pic1.zhimg.com/v2-2c4e7d2a80303340116daf6008d8edac_b.jpg)
![](https://pic1.zhimg.com/80/v2-2c4e7d2a80303340116daf6008d8edac_1440w.jpg)

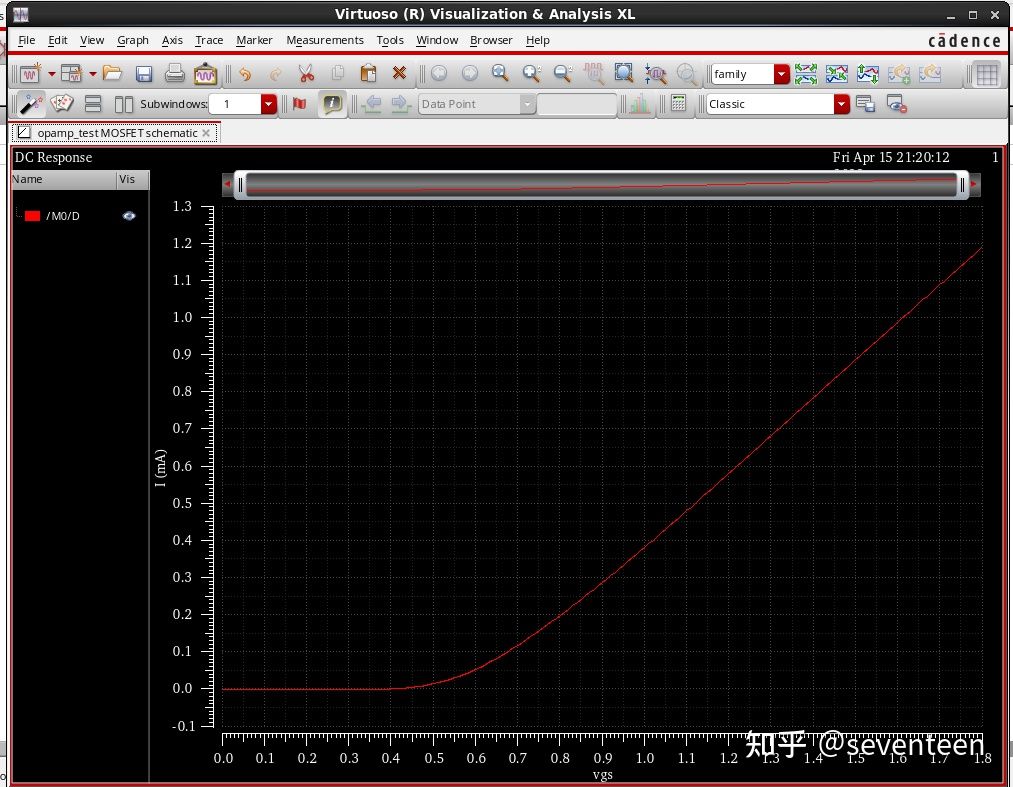

扫描结果如下
![](https://pic2.zhimg.com/v2-c074ac8d63277e6913b485debdf42d85_b.jpg)
![](https://pic2.zhimg.com/80/v2-c074ac8d63277e6913b485debdf42d85_1440w.jpg)
即为MOS管的输入特性曲线。
