目录
LIN的API
本章介绍 LIN
的
API
的概念、功能和一般用法，并以例子的形式介绍了调用
API
的一般流程。本章内容对应 LIN
规范的以下部分：
● LIN Application Program Interface Specification
1、什么是API
API（Application Program Interface） 是一组“
规约
”
，用来定义软件模块的使用方法。
API
既可以是数据结构，也可以是若干个函数，还可以是它们的混合。
软件开发者可以把 API
看作是与软件模块的会话方式。应用程序和程序员既可以使用该模块的功能，又无需访问其源代码，或者理解其内部工作机制的细节。
API 对软件开发意义重大。软件规模日益庞大，常常需要把复杂系统划分成小的组成部分，或者重复使用代码，这时都会涉及到 API
。
2、LIN的API
LIN 规范用
C
语言定义了
LIN
的
API
，但未定义
API
的内部实现。
LIN 协会规定：对于采用 LIN 规范 2.x 版的 LIN 节点，如果用 C 语言开发应用程序，那么就必须使用 API，对采用 LIN 规范 1.x 版的 LIN 节点，可以不使用标准规定的 API。
按照用途，可以把 LIN
的
API
分为
3
类
——
核心 API、传输层 API 和配置与识别 API

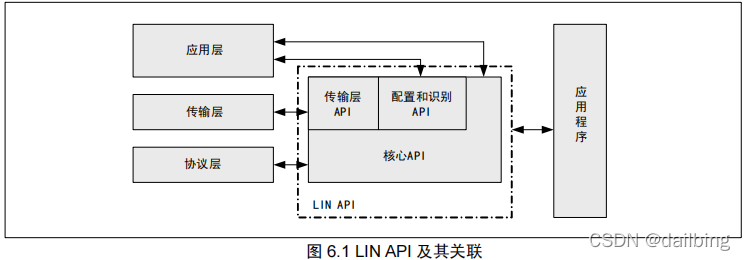

。三类
API
相对独立，彼此关联，如图 6.1
所示。
3、核心API
核心 API
是
API
的基础，除了完成协议层的帧收发，
LIN
应用层各项功能都要用到核心
API
。
核心 API
包含多个函数，其中，
l_sch_tick()(
时基节拍管理
)
和
l_sch_set()(
进度表管理
)
是与进度表相关的两个函数。其他的函数负责控制各种硬件协调工作，完成初始化、中断响应、比特流收发、字节缓冲、休眠、唤醒以及物理层的差错报告等功能。
LIN 规范把核心
API
分成
6
个组，如下表
所示。
4、传输层API
从
LIN
规范
2.0
版开始，增加了传输层
API
。
传输层 API
是为配置、识别和诊断这三项服务设置的，是应用层与协议层的接口。
传输层 API 的功能包括：建立并管理 PDU 队列、收发 PDU 以及检查 PDU 的通信状态。
传输层
API
接收应用层消息，调用核心
API
发送主机请求帧；收到从机应答帧时，传输层剥离协议层的帧头信息获得 PDU
，送往应用层处理。
对于识别或配置服务，因为用于识别和配置的诊断帧已经预先安排在进度表内，所以传输层 API 只是在有关帧时隙到来时才工作，不影响核心 API
的进度表调度，不影响
LIN
的确定性。对于诊断服务，因为诊断请求通常来自诊断仪表或者上级网络(
例如
CAN)
，发生时机和频次不可预测，所以传输层
API
要能动态地产生诊断帧，并将诊断帧插入到当前的进度表里，这会影响 LIN
的确定性。
LIN 规范定义了两种传输层 API——Raw API 和 Cooked API
，二者功能一致，区别在于对应用层消息的处理方式。两种 API
不建议混用，用户宜根据需要选用一种。
如果节点需要监视通信细节，那么应该用 Raw API，它允许节点以 PDU 为单位处理信息。如果节点只需要转发消息而不需要关心消息内容，那么适合使用 Cooked API，它允许节点以消息为单位处理信息。

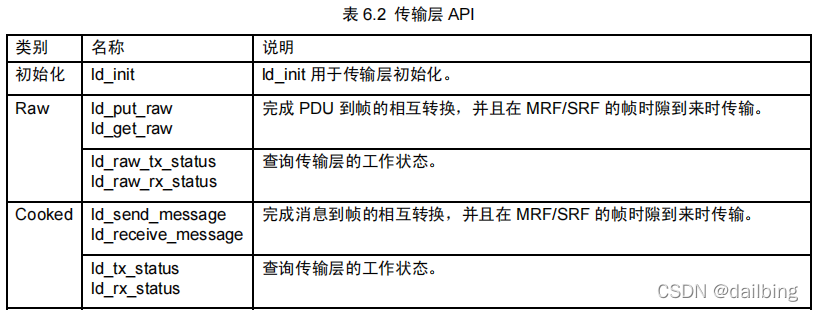

传输层
API
如表
6.2
所示。
5、配置与识别API
从LIN
规范
2.0
版开始，增加了配置与识别
API
。用于支持应用层的配置功能和识别功能。

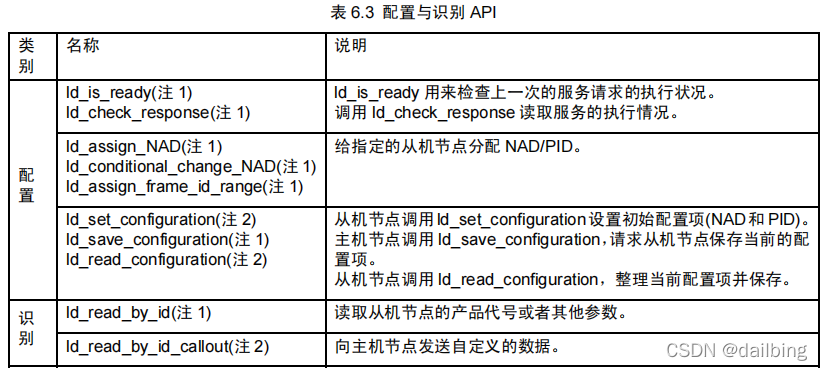

配置与识别
API
如表
6.3
所示。
注：1. 仅适用于主机节点。
2. 仅适用于从机节点。
配置 API
除了实现具体的服务项目，还可以向应用程序报告服务的执行情况。
识别 API
包含两个函数：
ld_read_by_id
和
ld_read_by_id_callout
。
ld_read_by_id 仅供主机节点使用，主机节点只能通过它获得从机节点的硬件信息，例如产品代号等。
ld_read_by_id_callout 仅供从机节点使用，这是一 个从 API
向节点应用程序的逆向调用，它并不是必须的，专门用于实现用户自定义的服务。
6、注意事项
6.1、兼容性
API 的兼容性体现在两个方面，一是不同版本
API
之间的兼容性，二是
API
对帧收发硬件的兼容性。
API
版本之间的兼容性如表
6.4
所示。
不同的硬件需要使用不同的 API。LIN API 的实现通常都是与帧收发硬件密切相关的，不能简单挪用。
6.2、开发工具
目前已经有一些商品化的 LIN
开发工具。要开发
LIN
的应用，商品化的开发工具并不是必须的，不过，此类工具确实能提高开发效率，尤其是处理那些同时容纳不同 LIN
规范版本的节点的网络。

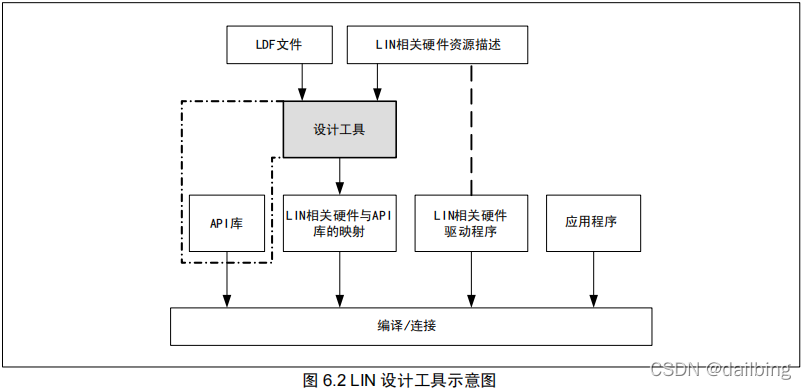

图 6.2
显示了此类开发工具的工作原理。
API
的实现可以是独立的若干个库文件，也可能包含在某种开发工具之中。API
通常不能直接被调用，需要配合若干外部附属模块
(
例如驱动函数
)
以及映射文件
(
例如用宏定义实现节点端口与 API
库文件之间的衔接
)
。库文件与附属模块、映射文件一起，在编译阶段添加到用户代码中
。
7、API使用示例
参考资料[11]
给出了一个
LIN 2.0
版的
API
的示例，从中可以看出
API
的调用次序。该示例包括两部分：在从机节点初始化阶段需要执行的 API，以及在从机节点应用程序中调用
API
的方法。
7.1从机节点初始化
extern unsigned char lin_SomeCotrol_init( void );
void PowerON_Reset(void)
{
HardwareSetup();/* 系统初始化 */
if( l_sys_init() )
{
/* LIN API 初始化失败 */
sleep();
}
else
{
if( lin_SomeCotrol_init() ) {
/* LIN 相关的模块初始化失败，例如传感器、执行器 */
sleep();
}
}
/* 其他系统要求的功能 */
main();
return;
}
/* 帧收发硬件的驱动程序入口 */
const T_Lib_Slave_Handle Slave_handle = {
Lin_Drv_Init,
Lin_Drv_HeaderIn,
Lin_Drv_Pid_RecvReq,
Lin_Drv_SendData,
Lin_Drv_RecvData,
Lin_Drv_SendRecvFinish,
Lin_Drv_LinBus_Enable,
Lin_Drv_LinBus_Disable,
Lin_Drv_WakeUp
};
/* LIN 网络初始化 */
unsigned char lin_SomeCotrol_init( void )
{
unsigned char rtn;
rtn = 0;
if( l_ifc_ioctl( 0, LIN_ENTRY_SLAVE_DRV, &Slave_handle ) )
{
/* 帧收发硬件的驱动程序初始化失败 */
rtn = 1u;
}
else
{
l_ifc_init(0); /* LIN 端口初始化 */
if( l_ifc_connect(0) )
{
/* LIN 端口初始化失败 */
rtn = 1u;
}
else
{
/* 其他必要的操作 */
}
}
return rtn;
}7.2、从机节点主程序
#include "sfr_r825.h"
#include "Lin_DrvR8C.h"
#include "lin20.h"
void lin_application( void );
/***************************/
/* Main Function */
/***************************/
void main(void)
{
while( 1 )
{
/* ......Something to do */
lin_application();
/* ......Something to do */
}
}
/*******************************/
/* LIN Application Function */
/*******************************/
extern l_flg Lin_Frm_FrameMst0_flg;
extern l_flg Lin_Frm_FrameU1_flg;
extern l_flg Lin_Frm_FrameU2_flg;
extern l_flg Lin_Frm_FrameU3_flg;
extern l_flg Lin_Frm_FrameEve0_flg;
extern l_flg Lin_Frm_FrameSlv0_flg;
extern l_flg Lin_Sig_Command_flg;
extern T_Signal Lin_Sig_Status_Slv0;
extern T_Signal Lin_Sig_Status_Slv1;
extern T_Signal Lin_Sig_Command;
void lin_application( void )
{
l_u8 data[8];
l_u16 status;
/* 判断：是否收到了新的帧？ */
if( 0 != l_flg_tst(&Lin_Frm_FrameU1_flg) )
{
l_flg_clr( &Lin_Frm_FrameU1_flg );
/* 根据收到的帧执行相应的操作 */
}
else if( 0 != l_flg_tst(&Lin_Frm_FrameMst0_flg) )
{
l_flg_clr( &Lin_Frm_FrameMst0_flg );
/* 根据收到的帧执行相应的操作 */
}
/* 判断：帧是否已经发出？ */
if( 0 != l_flg_tst(&Lin_Frm_FrameU2_flg) )
{
l_flg_clr( &Lin_Frm_FrameU2_flg );
/* 执行发送结束之后的操作 */
}
else if( 0 != l_flg_tst(&Lin_Frm_FrameU3_flg) )
{
l_flg_clr( &Lin_Frm_FrameU3_flg );
/* 执行发送结束之后的操作 */
else if( 0 != l_flg_tst(&Lin_Frm_FrameEve0_flg) )
{
l_flg_clr( &Lin_Frm_FrameEve0_flg );
/* 执行发送结束之后的操作 */
}
else if( 0 != l_flg_tst(&Lin_Frm_FrameSlv0_flg) )
{
l_flg_clr( &Lin_Frm_FrameSlv0_flg );
/* 执行发送结束之后的操作 */
}
status = l_ifc_read_status( 0 );
/* 处理可能出现的应答错误 */
if( status & 0x0001u )
{
/* 出现应答错误，执行相关操作 */
}
if( LD_DATA_AVAILABLE == ld_raw_rx_status(0) )
{
ld_get_raw( 0, data );
}
/* 判断：来自主节点的信号被更新了吗？ */
if( 0 != l_flg_tst(&Lin_Sig_Command_flg) )
{
l_flg_clr( &Lin_Sig_Command_flg );
if( 0x1234u == l_u16_rd(&Lin_Sig_Command) )
{
l_u16_wr( &Lin_Sig_Status_Slv0, 0x0101u );
l_u16_wr( &Lin_Sig_Status_Slv1, 0x0201u );
/* 其他相关操作 */
}
else if( 0x5678u == l_u16_rd(&Lin_Sig_Command) )
{
l_u16_wr( &Lin_Sig_Status_Slv0, 0x0100u );
l_u16_wr( &Lin_Sig_Status_Slv1, 0x0200u );
/* 其他相关操作 */
}
}
/* 监测休眠命令 */
if( status & 0x0008u )
{
/* LIN 端口休眠的相关操作 */
}
return;
}
}
