本文介绍了基于OPA604的高电压耳放设计，包括放大电路和电源部分的详细分析。通过调整反馈电阻和增益电阻实现特定增益，并探讨了电源电压对性能的影响。滤波处理和噪声抑制是关键，输入耦合、反馈补偿和茹贝尔网络的设置有助于提升音质。电源部分采用线性双直流稳压，强调了接地和电容选择的重要性。
【P07】是一个比较早期的项目，后来整理的时候才编号为【P07】，这个电路比较简单，非常适合入门 DIY，而且很容易达到非常不错的效果和性能。
【P07】的架构与《无线电与电视》杂志创刊50周年纪念版耳机放大器基本相同，但是运放使用的是单运放，而且在滤波处理上有较大差别，对于噪声的处理会更好一些，因此这篇文章也有助于优化50年耳放的性能。

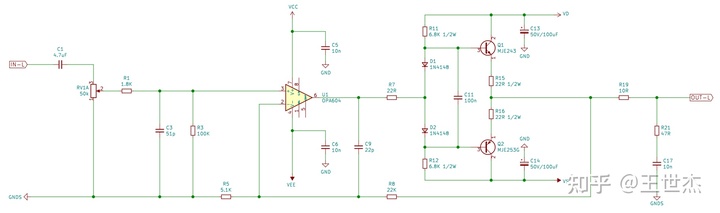

王世杰：《无线电与电视》杂志创刊50周年纪念版耳机放大器全解析放大电路部分：
增益由反馈电阻 R8 和 增益电阻 R5 决定，放大倍数 Gain = 1 + R8 / R5，这里约为 5 倍，但输出电阻 R19 提供了大约 2.4db 的衰减，最终最大增益由原来的 14.4db 下降为 12db，电位器在一半时的总增益为 5db。
运放：
运算放大器选择了 OPA604，因此不需要设置调零电路，它产生的输出失调电压是非常小的，同时，它的电源电压可以达到 ±24V，基本上是当前直流电路应用的最大电压。实际上作为耳放根本不需要这么高的电
