【YOLO系列】YOLO.v2算法原理详解

YOLO(You Only Look Once)系列算法原理

前言 ：详细介绍了yolo系列目标检测算法的原理和发展过程。

系列：
【YOLO系列】YOLO.v1算法原理详解
【YOLO系列】YOLO.v2算法原理详解
【YOLO系列】YOLO.v3算法原理详解
【YOLO系列】YOLO.v4 & YOLO.v5算法原理详解

2. YOLO.v2

2.1 基本概述

论文参考：YOLO9000: Better, Faster, Stronger

yolo v1虽然简单便捷，但检测效果较差，相较于FRCNN和SSD，其性能有所不及。

而 yolo v2 作为 v1 的接续，在原有基础上，做出了很多改进，从而实现了更好、更快、更强悍的目标检测性能，开始迎头赶上FRCNN,SSD网络。

2.2 算法改进

2.2.0 网络架构

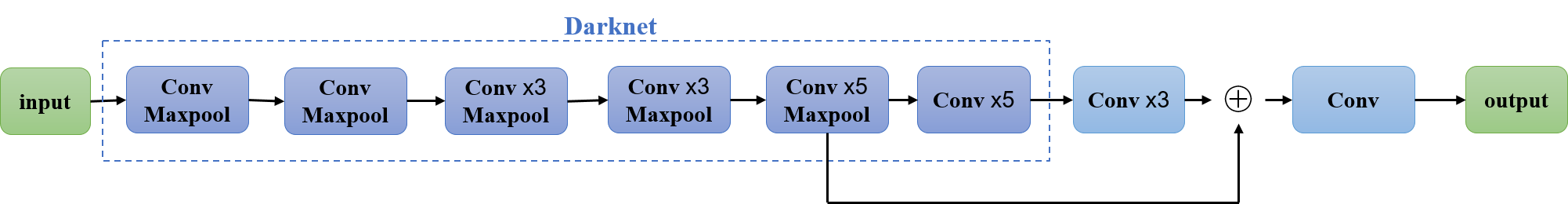

yolo v2整体网络架构如下所示

2.2.1 Batch Normalization

v1

• 使用了 dropout 技巧，防止过拟合

v2

• 删去 dropout，增加 Batch Normalization
• BN 操作增加在卷积之后，激活层之前。该操作大大增加收敛速度，防止过拟合、梯度消失。

Batch-Normalization

• 对批样本的输出特征量分别进行归一化处理，分别使得每个特征数据均值为0，方差为1。该步骤不需要引入任何额外参数。
• 对上一步输出做线性变换，即$Z^{\prime }=\alpha Z+\beta$。这里的$\alpha ,\beta$ 是可训练的参数。该步骤是尝试恢复原本信息。

说明

• BN操作现在已经成了目标检测网络的标配。
• 该方法使得mAP提升了2%。

2.2.2 High Resolution Classifier

v1

• 采用 $224\times 224$ 图像训练网络，采用 $448\times 448$ 图像进行检测

v2

• 采用 $224\times 224$ 图像进行预训练，再使用 $448\times 448$ 图像进行微调训练(10 epochs)，最后使用 $448\times 448$ 检测

说明

• 这里即是训练时候的一些细节。

  可能考虑当时计算机算力低、图像标注样本太少等因素，存在了训练与测试图片分辨率不同的情况。这里不做深入讨论。

• 该方法使得 mAP 提升了4%。

2.2.3 Convolutional With Anchor Boxes

v1

• 一个方格 grid，有两个预测框 bounding box

  框的总数量：$7\times 7\times 2=98$ 个

• 每个grid的两个框，只负责预测同一个物体

  yolov1输出向量：$S\times S\times (C+B\times 5)$

• 最终是使用全连接层直接预测出框的坐标信息$(x,y,w,h)$

v2

• 每个 grid 预先设定一组不同大小和宽高比的先验框

  gird num：$13\times 13$
  anchor num：$9$
  框总数量：$13\times 13\times 9=1521$

• 每个 grid 中的九个框，各自独立，可预测不同物体

  yolov2输出向量：$S\times S\times B\times (C+5)$

• 删去全连接层，删去一个池化层，增加了下采样操作(下述)

• 预测框输出 为 先验框的微调偏移量

  更快收敛，更好训练

说明

• 该方法使得 mAP 降低 0.2%，召回率 recall 提升 7%。

2.2.4 Dimension Cluster

关于聚类算法原理参见: 机器学习之聚类

v1

• None
• Faster R-CNN 中，RPN 网络是手动规定 anchor 尺寸和大小

v2

• 使用聚类算法获得先验框的尺寸大小

说明

• 可以得到更符合样本特点的先验框尺寸，减少网络微调的复杂度

• 该方法使得 mAP 提升了4.8%。

2.2.5 Direct Location Prediction

v1

• None

• Faster R-CNN 中，RPN 从偏移量得到预测框坐标计算方式如下


  该种计算方法下，训练值(即偏移量 $t_x,t_y$ ) 无限制范围，因此预测框中心坐标可以为任意位置。这样会导致预测框训练过程中非常不稳定，从而导致模型不稳定。

v2

• 预测(x,y,w,h)：调整新的计算方法，限制预测框范围


  1.方格 grid cell 大小被归一化为1*1
  2.$\sigma (x)$函数范围在$[0,1]$
  3.$e^x$ 函数范围在$[1,+\infty ]$


• 预测 c

说明

• 该方法使得 mAP 提升了 5%。

$$\sigma (t_0)=Pr(object)\ast IOU(b,object)$$

2.2.6 Fine-Grained Feature

网络使用了下采样，输入从416*416变成了13*13，下采样了32倍。
对于小目标来说，如此下采样可能导致其特征完全丧失。
因此需要一些手段来保留小目标特征。

v1

• None
• Faster R-CNN 和 SSD 使用不同 feature maps 的 Proposal Networks 解决多尺度目标识别问题

v2

• 使用 passthrough 层方法

  引申 yolov5 Focus 结构

说明

• 该方法使得 mAP 提升了 1%。

2.2.7 Multi-Scale Training

v1

• 输入尺寸被限制在 448*448*3

v2

• 输入尺寸没有严格限制，但因使用下采样，且下采样倍数为 32，因此通常输入尺寸为 32 的倍数。
• 通过改变输入图像尺寸，使用多尺度图像进行训练

说明

• 该方法使得 mAP 提升了 1.4%。

2.3 细节实现

2.3.1 卷积网络结构(DarkNet-19)

从2.2.0 节知道，论文所用卷积神经网络结构，即Backbone 是基于 DarkNet。

完整 DarkNet 网络如下所示

yolo v2 使用了图中蓝色框选位置的结构，对应与 2.2.0 节蓝色框选位置。

2.3.2 损失函数

标签示意如下：

• 每个 grid 共有 B 个 anchor box
• 每个anchor box 都有如上图所示的 $(5+C)$ 个值

  yolo v1中是每个 grid 有 $(B\times 5+c)$ 个值

yolo v2中损失函数共包含三项，即

• 坐标预测损失
• 置信度预测损失
• 类别预测损失。

2.4 总结

yolo v2 相较于 yolo v1 使用的相关技巧及其提升如下：
