【PCB】嘉立创EDA-快捷键

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

02. 快捷键概述

立创EDA专业版提供了很多快捷键供用户使用，每一个快捷键均可以进行配置。

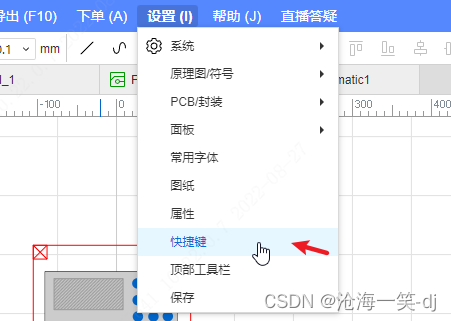

进入快捷键配置选项：

顶部菜单 - 设置 - 快捷键

注意：

• 从v1.8开始，将支持顶部菜单通过单键方式呼出，以便实现连续按单键应用功能。所以之前设置的一些单键功能可能会被清空，预留单键给顶部菜单使用，你可以在快捷键设置里面重新设置快捷键。

03. 修改快捷键

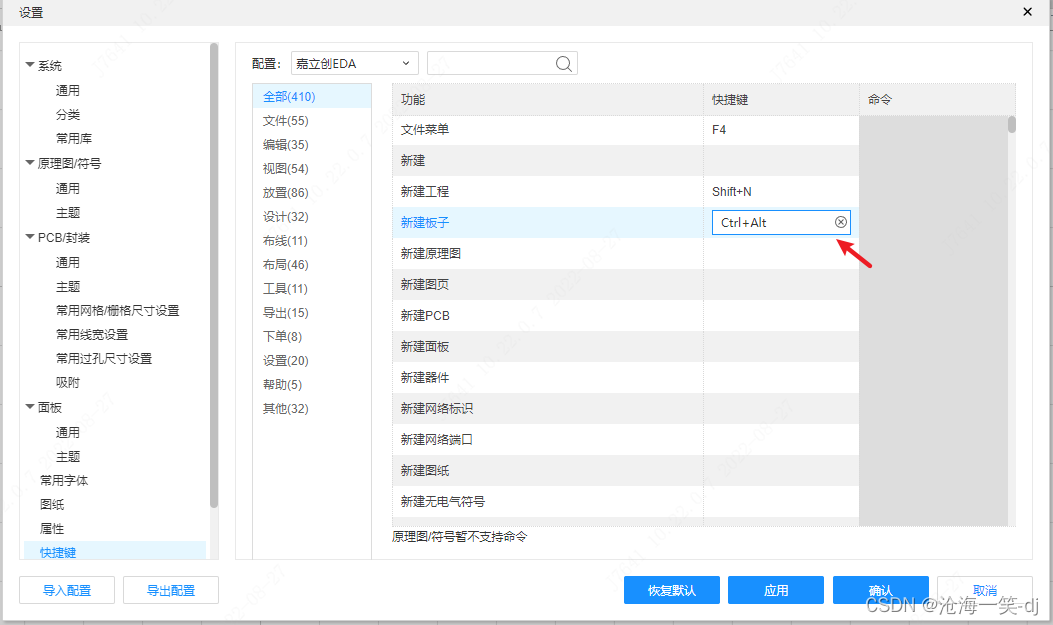

双击快捷键编辑器，然后双击按下相应修改的快捷键，点击确认即可修改。

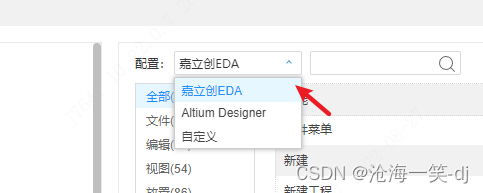

支持切换快捷键风格，能够兼容 Altium Designer 快捷键的功能会尽量兼容。后续会支持更多快捷键风格。

04. 共用快捷键

相同的快捷键可以使用在不同的文档中，默认的快捷键列表如下。

功能	快捷键	备注
取消绘制状态(默认) /关闭弹窗	鼠标右键(单击)，ESC
打开工程	Ctrl+O
新建工程	Shift+N
保存	Ctrl+Shift+S
保存全部	Ctrl+S
撤销	Ctrl+Z
重做	Ctrl+Y
剪切	Ctrl+X
复制	Ctrl+C
粘贴	Ctrl+V
交叉选择	Shift+X
局传递	Ctrl+Shift+X
根据中心移动	M
删除所选	Delete
上一页	Page Up
下一页/新建图页	Page Down
上一个部件	Page Up
下一个部件/新建部件	Page Down
全屏	F11
全选	Ctrl+A
查找替换	Ctrl+F
查找相似对象	Ctrl+Shift+F
放大	A	v1.8开始不默认设置，需自行设置，预留单键给顶部菜单使用
缩小	Z	v1.8开始不默认设置，需自行设置，预留单键给顶部菜单使用
适应全部	K
视图向左滚动	Left
视图向右滚动	Right
视图向上滚动	Up
视图向下滚动	Down
高亮网络	H
取消高亮网络	SHIFT+H
单位	Q
展开/收起底部面板：元件库，DRC，查找结构，日志	S
左向旋转	Space
左对齐	Ctrl+Shift+L
左右居中	Shift+Alt+E
右对齐	Ctrl+Shift+R
顶部对齐	Ctrl+Shift+O
上下居中	Shift+Alt+H
底部对齐	Ctrl+Shift+B
对齐网格	Ctrl+Shift+G
水平等距分布	Ctrl+Shift+H
垂直等距分布	Ctrl+Shift+E
左移所选图形	Left
右移所选图形	Right
上移所选图形	Up
下移所选图形	Down
放置元素时显示属性对话框	Tab
选中对象时切换选中范围	Tab
绘制矩形时，保持为正方形；绘制导线时鼠标横向或纵向走向	Shift(长按)
移动画布(默认)	鼠标右键(长按)
重复到光标	Ctrl+D
重复到其它层	Ctrl+Shift+D
组合选中	Ctrl+G
取消组合	Shift+G
新窗口打开文档	Ctrl+Shift+左键
关闭当前标签	Shift+W
关闭所有标签	Shift+Alt+W
打开帮助文档	F1

05. 原理图/符号快捷键

功能	快捷键
绘制导线	W
绘制总线	B
绘制引脚	P
绘制圆弧	Alt+A
绘制矩形	R
绘制圆形	Alt+C
绘制折线	Alt+L
绘制文本	T
放置网络标签	N
高亮/取消高亮网络导线	H
放置器件对话框	Shift+F
放置引脚元素时显示引脚属性对话框	Tab
放置网络标签时显示网络标签信息对话框	Tab
放置网络端口时显示网络端口名称信息对话框	Tab

06. PCB/封装快捷键

功能	快捷键
布线	W
布线时切换常用线宽	Shift+W
布线/放置过孔时切换常用过孔	Shift+V
差分对布线	Alt+D
等长调整布线	Shift+A
等长调节时增大间隙	Num+
等长调节时减小间隙	Num-
高亮/取消高亮网络导线	H
显示/隐藏所选飞线	Ctrl+R
取消全部高亮	Shift+H
切换图层亮度	Shift+S
翻转板子	F
放置过孔	V
放置单个焊盘	P
组合选中	Ctrl+G
取消组合	Shift+G
左右翻转	X
上下翻转	Y
单路布线	W
布线拐角	L
距离	ALT+M
命令	C
切换单位	Q
切换到顶层	T
切换到底层	B
切换到内层1	1
切换到内层2	2
切换到内层3	3
切换到内层4	4
切换到下一个铜层	Num*
切换到上一个铜层	Shift+Num*
隐藏/显示铺铜区域	Shift+M
重建所有铺铜	Shift+B
完成	Enter
取消	Esc
回退	Backspace
选择重叠图元	G
绘制时翻转路径	Space
显示全部图层	Ctrl+L
临时显示/隐藏网络名	Ctrl+Q
吸附	Alt+S
