【PCB】嘉立创EDA-原理图设计-放置菜单-放置导线(2)

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB(印制电路板)设计软件。隶属于深圳嘉立创科技集团股份有限公司,嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发,并拥有完整的自主知识产权。国内版本被称为嘉立创EDA,而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具,旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性,且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作,并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外,嘉立创EDA拥有超过百万的免费库,包括超过400万个元件库,这些库不断得到更新和扩充,以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录,使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息,从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本:标准版和专业版。标准版简单易用,适合小规模的设计,而专业版则提供全新的交互和界面,支持更大规模的设计,并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件,嘉立创EDA已经被超过290万位工程师所采用,提供了强大的支持,助力了1370万个设计项目。它是一款高效而强大的工具,专为满足中国电子行业的特定需求而设计。

02. 放置器件

器件在放置的画布后称为元件。

嘉立创EDA专业版的原理图和PCB均使用模板机制,放置一个器件在画布后,该器件会进入工程库作为该工程的模板,后续继续放置相同的器件时,会优先使用工程库的模板,不被器件库的更新所影响。

如果想更新工程库模板,可以在:顶部菜单 - 设计 - 更新符号,或者画布元件,右键菜单 - 更新符号进行更新工程的器件,符号或者封装。

03. 放置导线

导线是在设计原理图时,用于来连接各个器件之间的网络。

**注:**导线是具有电气属性的,不能用于当折线使用。

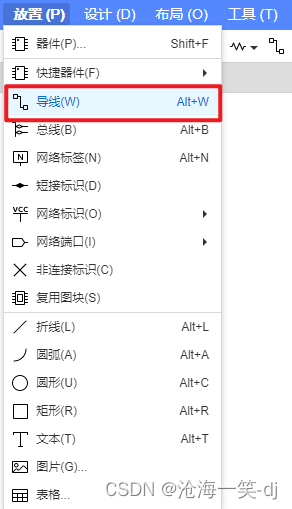

操作入口:

  • 顶部快捷栏 - 导线
  • 顶部菜单 - 放置 - 导线
  • 快捷键Alt +W
    在这里插入图片描述

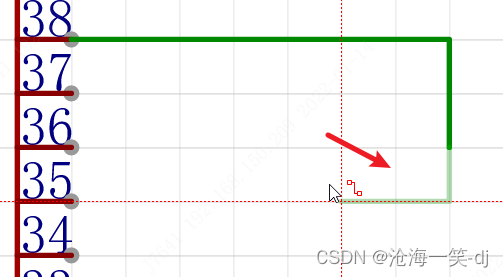

导线绘制未确定线段为半透明以做区分已确定线段。
在这里插入图片描述

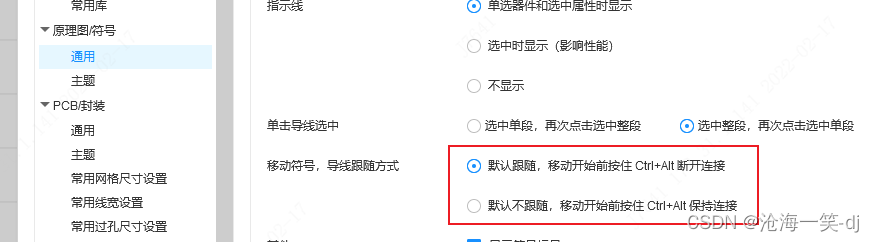

在移动符号的时候,导线是否跟随支持设置项设置:

需要临时修改是否断开连接,可以在移动开始前按住Ctrl+Alt进行拖动。
在这里插入图片描述

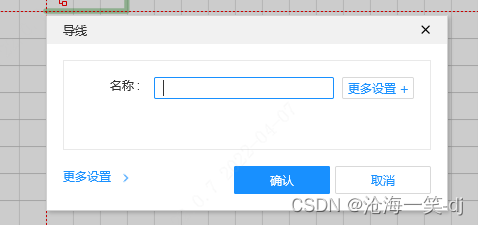

在进入导线绘制状态时,可以按TAB 键设置导线的名称
在这里插入图片描述

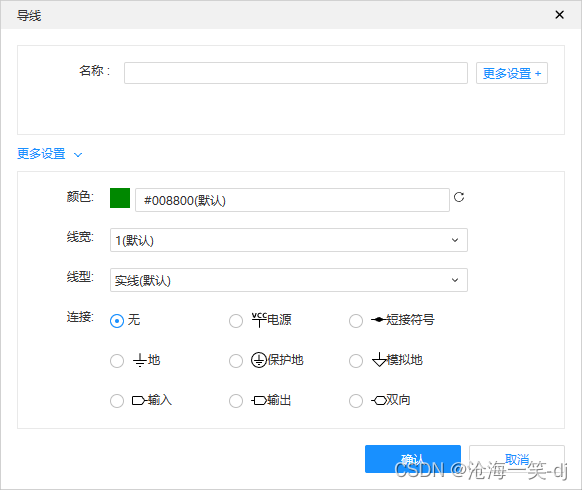

点击更多设置,可以快捷设置导线末端连接的元素。
在这里插入图片描述

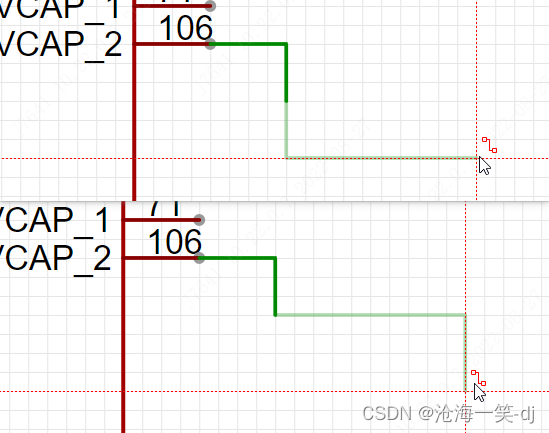

绘制导线总线时支持空格键切换布线方向。如下图的未确定线段的方向。
在这里插入图片描述

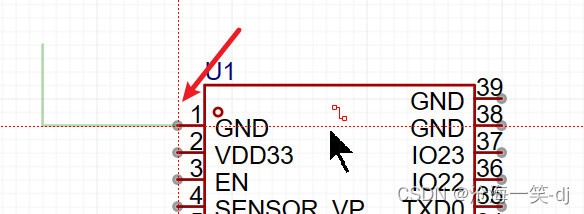

绘制导线时,光标在符号范围内,会优先就近吸附引脚,如果需要不吸附,则可以按住Alt进行绘制。
在这里插入图片描述

点击已有导线的未连接点,会进入到导线绘制模式,方便对导线进行编辑。

04. 导线属性

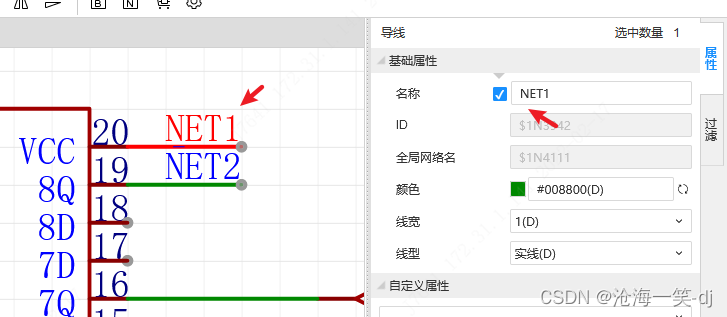

嘉立创EDA专业版支持放置网络标签的功能,专业版的网络标签功能和直接给导线设置属性名称是一样的,和标准版的网络标签不一样。
在这里插入图片描述

属性说明:

  • 名称:导线的名称,生成网络名的时候根据这个属性生成。当默认没有填写名称时,编辑器会自动根据导线ID或位号+引脚编号,生成一个系统默认的网络名。可以在设置-原理图-默认网络名中进行修改。
  • 全局网络名:因为原理图支持层次图设计。底层原理图的导线名称和全局网络名不一定一致。全局网络名是转到PCB时所使用的网络名。

导线修改名称支持:

1、直接双击导线名修改

2、点击导线,在右边属性面板修改名称

  • 名称字段会显示下拉框显示已有网络名,如果是总线分支则会显示符合总线的分支名称作为可选项,方便用户填写网络名。

3、绘制过程中按 TAB 键修改(如果导线之前有名称或有链接网络标识等,会提示网络修改弹窗,等待选择哪个名称)

注意:

  • 嘉立创EDA专业版已经不支持多个网络名同时在一条导线上,如果需要不同网络连接在一起,请使用短接符进行短接两个网络。

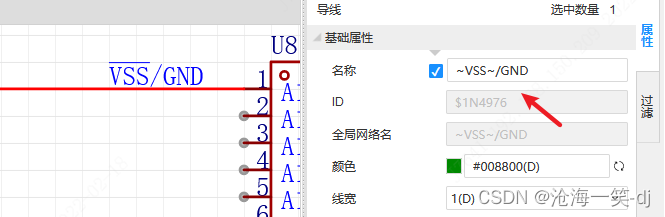

  • 如果需要在导线名称上添加上横线,在导线的网络名最前面输入波浪号,比如 ~VSS。如果需要需要同时存在有上横线和无上横线的网络名则再次输入一个波浪号,比如:~VSS~/GND, 那么 VSS 上方有上横线,斜杠后面没有。该网络名转到PCB时,也会是~VSS~/GND

在这里插入图片描述

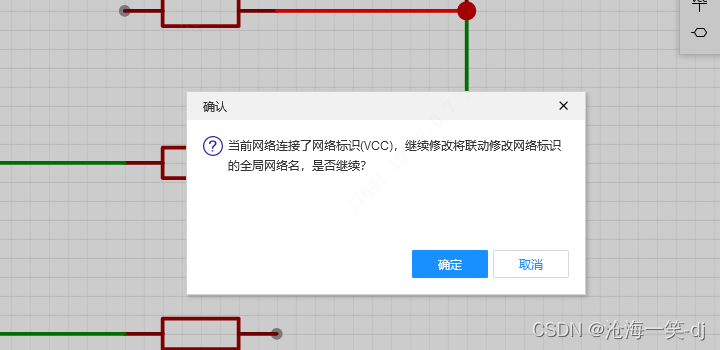

当导线连接了网络标识后,导线名称会优先跟随网络标识的命名。修改导线名称时也会提示是否同步修改连接的网络标识。
在这里插入图片描述

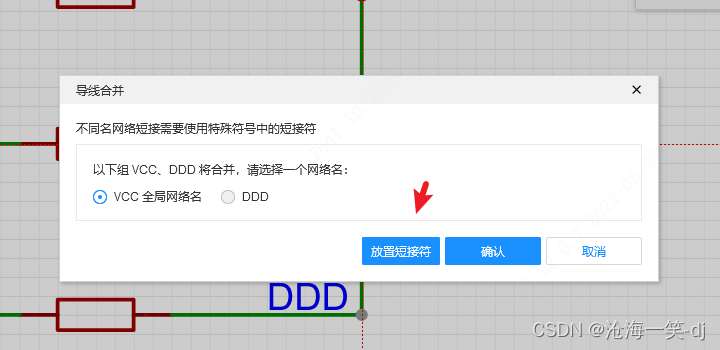

当导线被拆分或者合并的时候,会弹窗选择操作后的网络分配。如果需要短接不同名称的导线需要使用短接符。
在这里插入图片描述

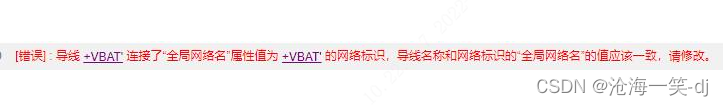

导线名称和连接的网络标签的全局网络名必须保持一致,否则在设计规则检查的时候会报错误,此时需要进行手动修改导线的名称或网络标签的全局网络名属性一致。出现不一致一般会出现在复制粘贴,导入等情况,需要手动修正一下。
在这里插入图片描述

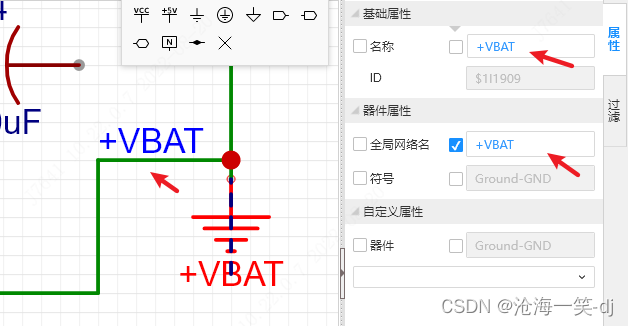

这三个属性值:导线名称,网络标识名称,全局网络名需要保持一致:
在这里插入图片描述

05. 导线拾取选中

嘉立创EDA专业版支持两种导线拾取方式:

1、默认单击拾取完整整段导线,再次单击拾取单段导线;或单击选中单线段,再次点击拾取完整导线。

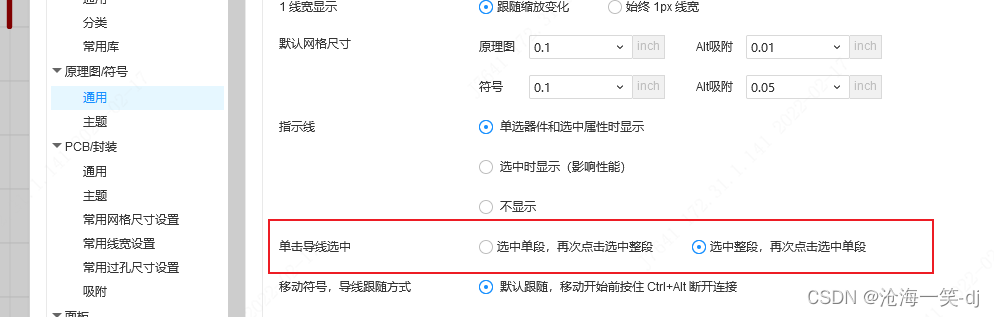

2、这个拾取方式支持在设置 - 原理图设置里面修改。
在这里插入图片描述

3、当点击选中单线段时,支持按 TAB 键选中完整导线。

06. 导线右键菜单

在原理图设计中,提供了导线的右键菜单,支持多个功能方便设计和检视。

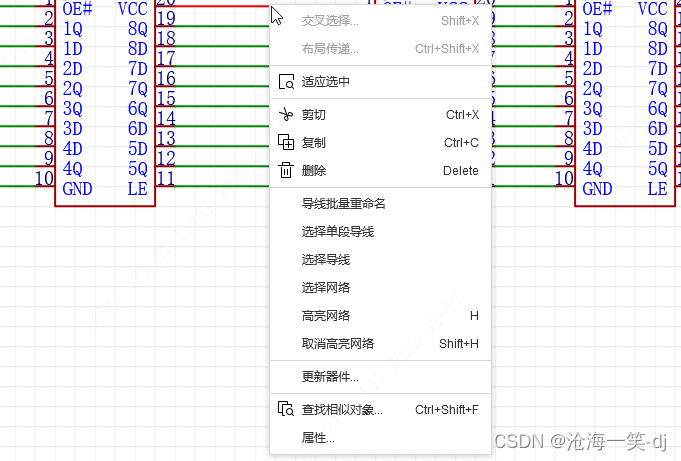

选中导线后,需要在导线上面右键才可以出现导线的右键菜单。
在这里插入图片描述

菜单说明:

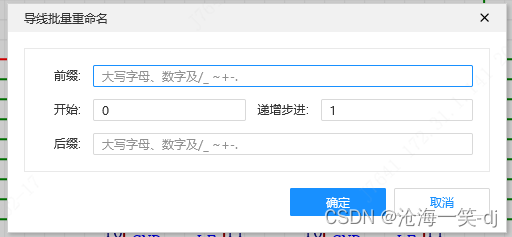

  • 导线批量重命名:支持多选不同的导线后,重新命名。
    在这里插入图片描述

  • 选择单段导线:当选择的导线是整条导线时,该菜单支持选择单段导线。

  • 选择导线:当选中单段导线时,该菜单支持选择完整的导线。

  • 选择网络:把当前图页的当前导线,其所属网络的全部导线都选中。

  • 高亮网络:把当前导线的网络相同的导线全部持续高亮。左侧网络选项卡,也支持网络名右键高亮网络。

  • 取消高亮网络:取消全部高亮的导线。

07. 附录

### 正确放置电子元件的方法 #### 一、创建新的原理图页面 当在一个页面内需要放置大量元器件时,考虑到性能优化,建议每页不超过150个组件[^3]。如果预计超出此数目,则应考虑拆分到多个图纸文件中。 #### 二、选择合适的元器件库并添加所需部件 进入嘉立创EDA平台后,在绘制具体电路之前要先加载所需的零件库。通过搜索功能可以快速定位目标设备,并将其拖放到工作区完成实例化操作[^5]。 #### 三、遵循布局原则合理安排位置 对于初学者而言,应该按照功能模块来规划各个芯片及其他被动原件的位置关系;同时注意保持足够的间距以便后续布线以及散热考量。特别是对于高速信号处理部分更要严格控制走线长度与走向以减少干扰影响[^1]。 #### 四、利用辅助工具提高效率 为了使摆放过程更加便捷流畅,可充分利用软件自带的各种实用特性比如吸附模式(Alt+S),这有助于精确调整各物件间的相对方位从而构建整齐美观又易于维护检修的整体架构。 ```python # Python代码仅用于示意如何调用API实现自动化布置流程 import jlc_eda_api as eda def place_components(component_list, layout_strategy='functional'): """ 自动化按指定策略排列给定列表中的所有组件 参数: component_list (list): 待安置的电气元件集合 layout_strategy (str): 排列依据,默认基于功能分区法 返回值: None """ for comp in component_list: optimal_position = find_best_spot(comp, strategy=layout_strategy) eda.move_component_to(comp.id, *optimal_position) place_components(['U1', 'R2', 'C3'], layout_strategy='distance_based') ```
