Quartus如何显示当前文件的RTL Viewer

最新推荐文章于 2024-08-17 16:02:14 发布
最新推荐文章于 2024-08-17 16:02:14 发布
阅读量1.9k 收藏 10
点赞数 3
分类专栏： CPLD 文章标签： 硬件架构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dghcs18/article/details/130546772
版权
在HalfAdder界面，完成编译后，通过Tool菜单选择NetlistViewers然后打开RTLViewer会显示Learn文件的RTL。要查看HalfAdder的RTL，可以直接在左下角的窗口打开RTL分层，通过双击RTLViewer来显示当前文件的RTL视图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

我在HalfAdder这个界面下，如果编译完成之后，点击Tool -> Netlist Viewers -> RTL Viewer，显示的是Learn文件的RTL，因为这个是默认的主文件，和项目名称一致，但是我真正想要的是HalfAdder的RTL
在这里插入图片描述

那我们应该怎么办

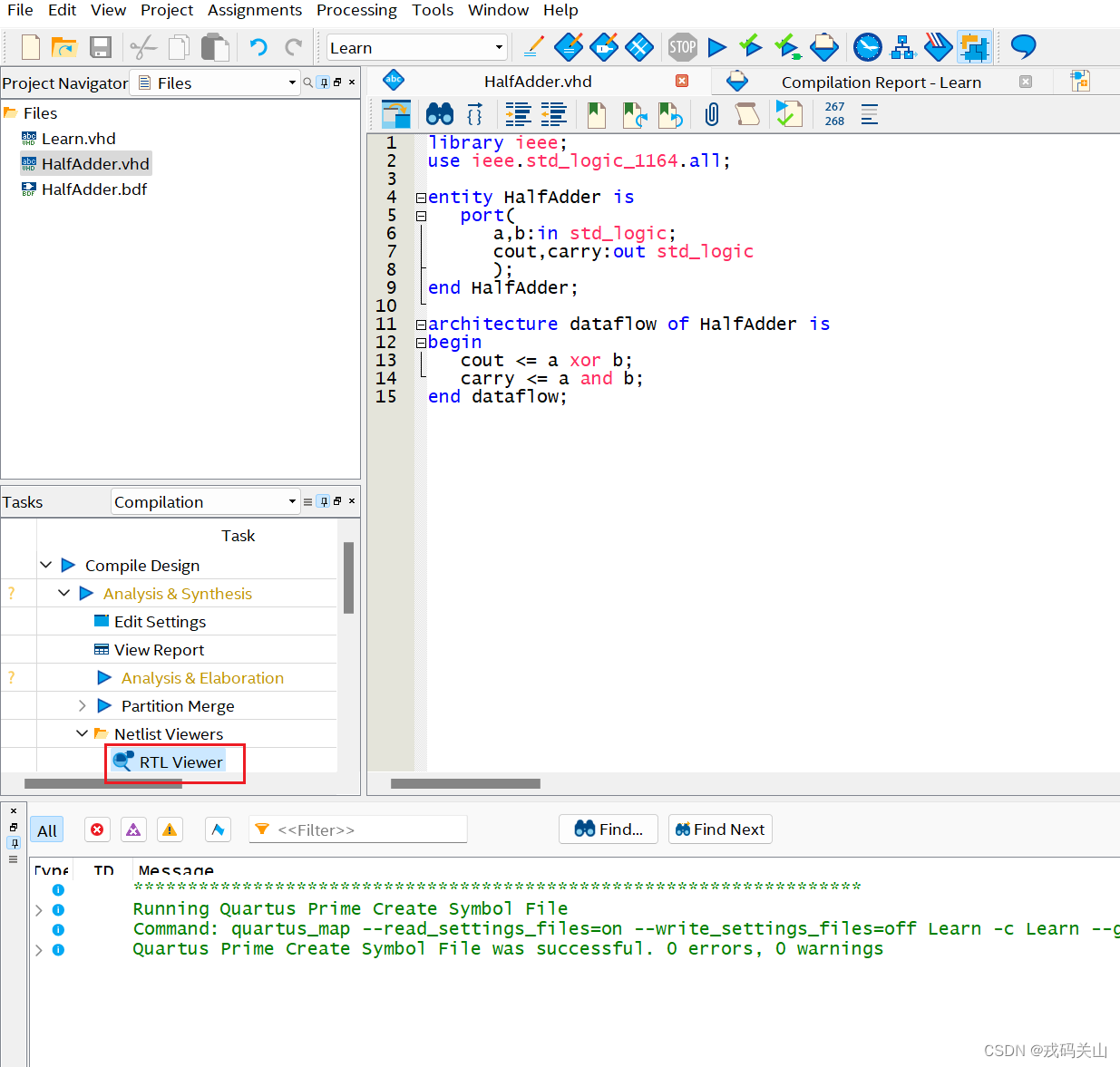

我的办法是直接在左下角的窗口打开RTL分层，就可以直接得到当前文件的RTL
在这里插入图片描述

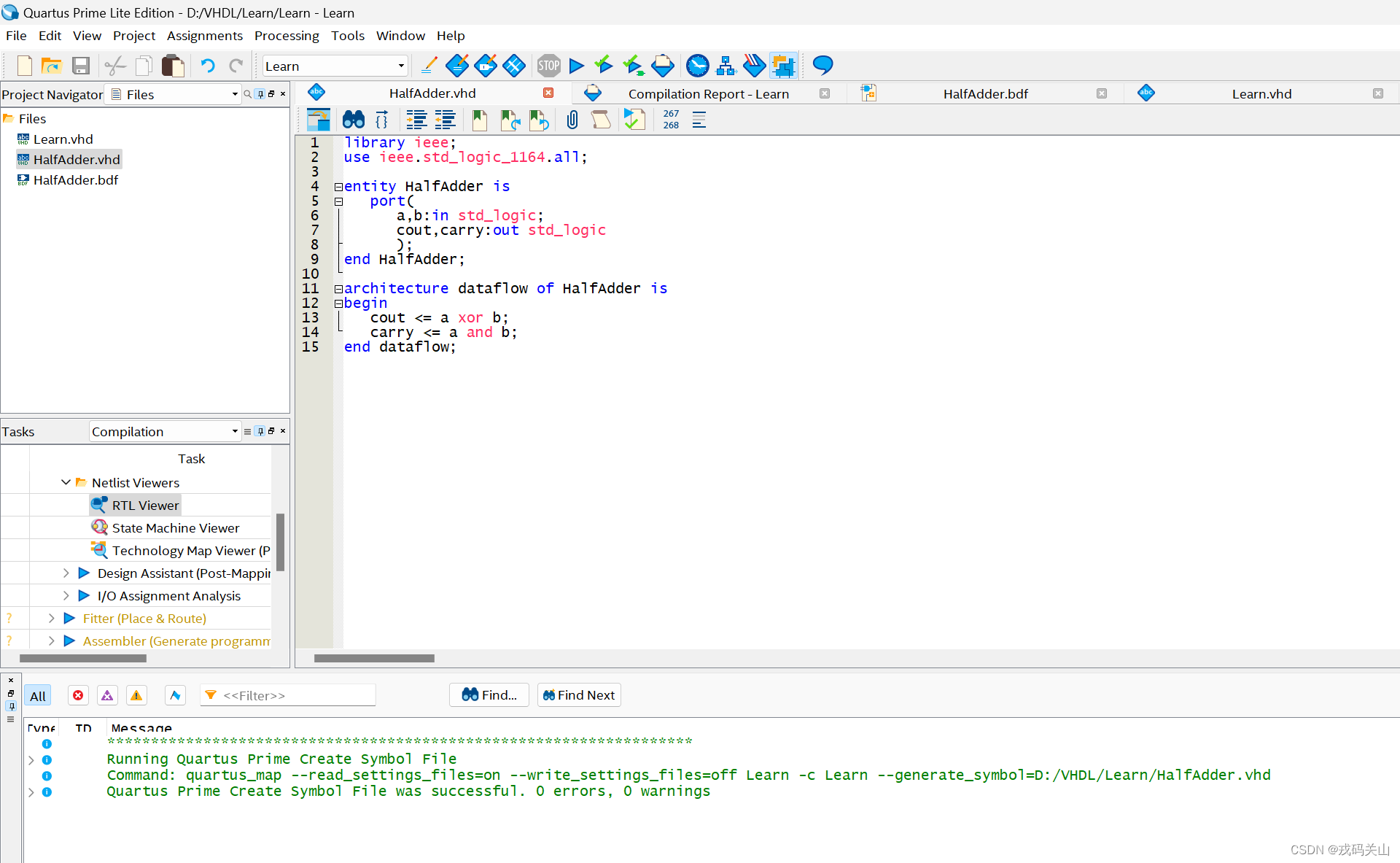

双击上面红框中的RTL Viewer

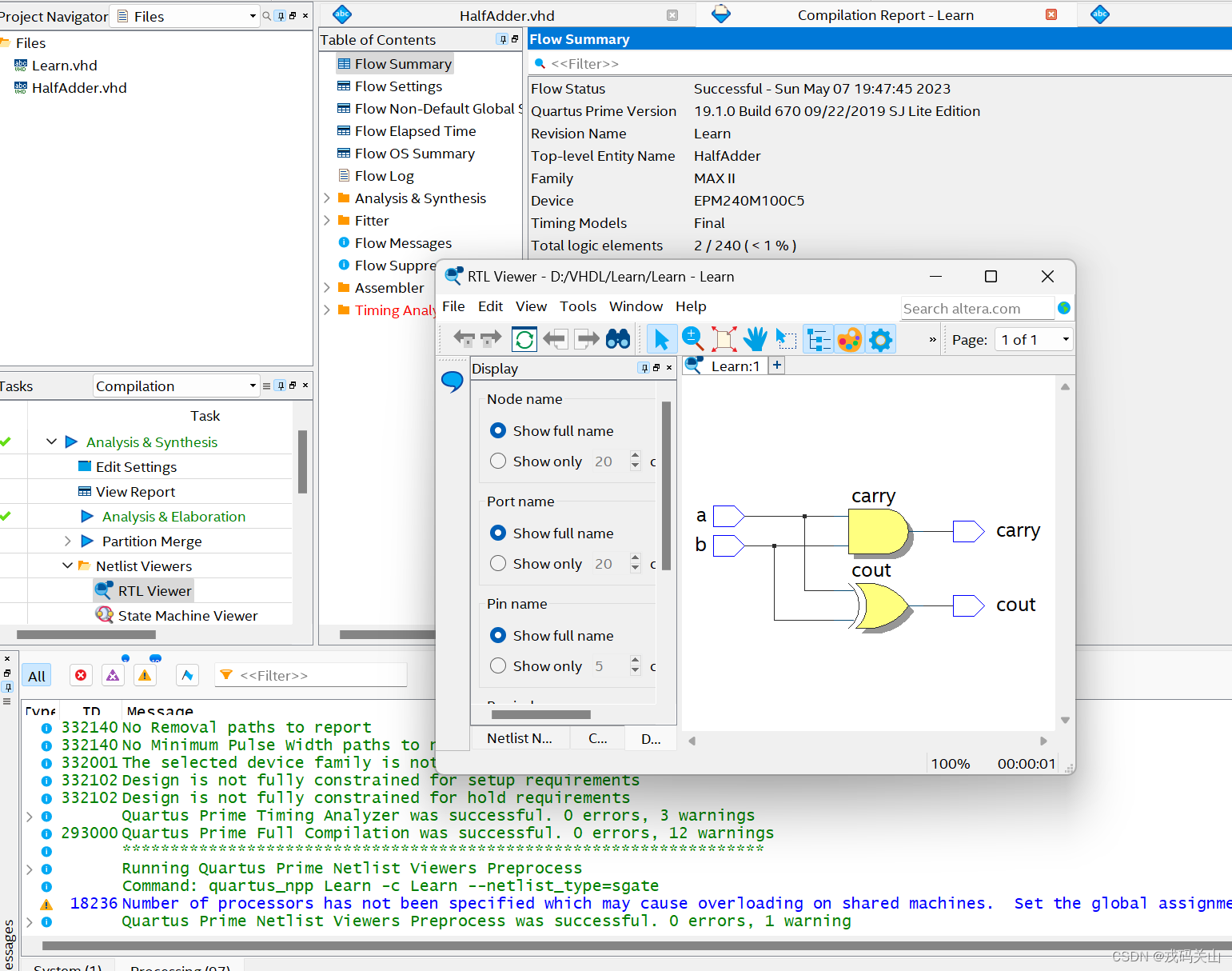

在这里插入图片描述

这个Quartus软件显示问题怎么解决？我
11-27 478
我在Quartus上面进行Verilog仿真，全编译后查看RTL视图，正常显示应该如图1，但是我的电脑屏幕上面显示的如图2，有些内容显示不完整，看着很难受，这种问题应该怎么解决？3. 下载较新且稳定的版本的 Quartus 软件（如18.0版本，并进行安装。如果软件支持缩放功能，可以尝试调整缩放比例，看是否能改善显示效果。2. 尝试调整系统分辨率，看是否能使 Quartus 软件的 RTL 视图正常显示。2. 安装完成后，重新启动计算机，然后再次打开 Quartus 软件，查看 RTL 视图是否正常显示。
