CenterNet 全称为 Objects as Points，论文的分析见链接

特点：

无需 NMS 后处理（非多尺度的情况下才是无NMS）
强任务扩展的框架，可以将大部分任务都归纳为预测中心+基于中心点的偏移属性，例如目标检测是中心点+基于中心点的宽高属性偏移；关键点检测是中心点+基于中心点的人体关键点偏移预测等等

1 算法核心实现

CenterNet 对于目标检测而言，其输出主要包括两条分支，一个是中心点 heatmap 回归分支；一个是基于中心点的宽高属性预测分支，为了提高中心点的预测精度，还引入了额外的 offset 回归分支，回归用于量化误差导致的中心点偏移。

1.1 Backbone

考虑采用 ResNet-18 作为复现的 base 模型，其配置为：

backbone=dict(
    type='ResNet', depth=18, norm_eval=False, norm_cfg=dict(type='BN'))

需要特别注意：由于 ResNet-18 模型比较小，而且 CenterNet 训练 epoch 非常长为140，所以最好是所有 BN 层都参与训练，故修改更改默认设置为 norm_eval=False。

1.2 Neck

为了代码解耦，我们将 CenterNet 模型也切分出了 Neck 模块，对应模型是 CTResNetNeck，主要完成上采样操作。

neck=dict(
    type='CTResNetNeck',
    in_channel=512,
    num_deconv_filters=(256, 128, 64),
    num_deconv_kernels=(4, 4, 4),
    use_dcn=True),

由于输入和输出特征图是相差 4 倍，ResNet-18 输出特征图最大是下采样 32 倍，故需要上采样 3 次。为了提高性能，作者在上采样模块中引入了可变形卷积，实现结果表明提升了较多性能(从 26.0 提升到29.5)，而且上采样模块是可学习的转置卷积，而非常用的双线性上采样模块。

layers = []
for i in range(len(num_deconv_filters)):
    feat_channel = num_deconv_filters[i]
    conv_module = ConvModule(
        self.in_channel,
        feat_channel,
        3,
        padding=1,
        conv_cfg=dict(type='DCNv2') if self.use_dcn else None,
        norm_cfg=dict(type='BN'))
    layers.append(conv_module)
    upsample_module = ConvModule(
        feat_channel,
        feat_channel,
        num_deconv_kernels[i],
        stride=2,
        padding=1,
        conv_cfg=dict(type='deconv'), # 转置卷积
        norm_cfg=dict(type='BN'))
    layers.append(upsample_module)
    self.in_channel = feat_channel
return nn.Sequential(*layers)

需要注意一个细节：

if isinstance(m, nn.ConvTranspose2d):
    # 采用 ConvTranspose2d 默认初始化方法
    m.reset_parameters()
    # 模拟双线性上采样 kernel 初始化
    w = m.weight.data
    f = math.ceil(w.size(2) / 2)
    c = (2 * f - 1 - f % 2) / (2. * f)
    for i in range(w.size(2)):
        for j in range(w.size(3)):
            w[0, 0, i, j] = \
                (1 - math.fabs(i / f - c)) * (
                        1 - math.fabs(j / f - c))
    for c in range(1, w.size(0)):
        w[c, 0, :, :] = w[0, 0, :, :]

上述初始化过程非常复杂，实际上作者是希望 ConvTranspose2d 初始化时候能够提供类似双线性上采样层功能，故其初始化参数设置为了双线性上采样核，有助于收敛。而 m.reset_parameters() 存在的原因是 MMDetection 中的 ConvModule 会修改掉原始 ConvTranspose2d 层的初始化方式。

1.3 Head

拆解出 Neck 后，Head 模块就非常简单了，输出三个特征图，分别是：

高斯热图 (h/4, w/4, cls_nums)，每个通道代表一个类别；
宽高输出图 (h/4, w/4, 2)，代表中心点距离左上边距值；
中心点量化偏移图(h/4, w/4, 2)：

def _build_head(self, in_channel, feat_channel, out_channel):
 """Build head for each branch."""
 layer = nn.Sequential(
        nn.Conv2d(in_channel, feat_channel, kernel_size=3, padding=1),
        nn.ReLU(inplace=True),
        nn.Conv2d(feat_channel, out_channel, kernel_size=1))
    return layer

1.4 训练关键点预测网络（heatmap）

处理真值：
对于 c 类的每个 ground truth 关键点 $p ∈ R^{2}$ ，我们计算一个低分辨率等价 p* = [p/R]。然后，我们将所有的ground truth 关键点投射到热图上 Y ∈[0, 1]{ W/R × H/R ×C} ,使用的高斯核计算，其中 σp 是对象尺寸自适应标准差 [30]。
$exp{(−((x−p*_x)^{ 2}+(y−p*_y )^{2})/σ^{2}_{p})}$

如果同一类的两个高斯重叠，我们采用元素方式的最大值[4]。

训练目标:
a penalty-reduced pixelwise logistic regression，像素级别回归，

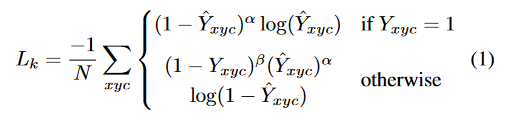

使用focal loss[33]，其中 α 和 β 是焦点损失的超参数 [33]，N 是图像 I 中关键点的数量。选择 N 的归一化以将所有正焦点损失实例归一化为 1。我们使用 α = 2 和 β = 4 在我们所有的实验中。

在这里插入图片描述

1.4 训练 offsetmap

为了恢复由输出步幅引起的离散化误差，我们额外预测了每个中心点的局部偏移 ^O ∈ R{W/R × H/R ×2}。所有类 c 共享相同的偏移量预测。使用 L1 损失训练偏移量。监督仅作用于关键点位置 ̃p，所有其他位置都被忽略

在这里插入图片描述

1.5 训练sizemap

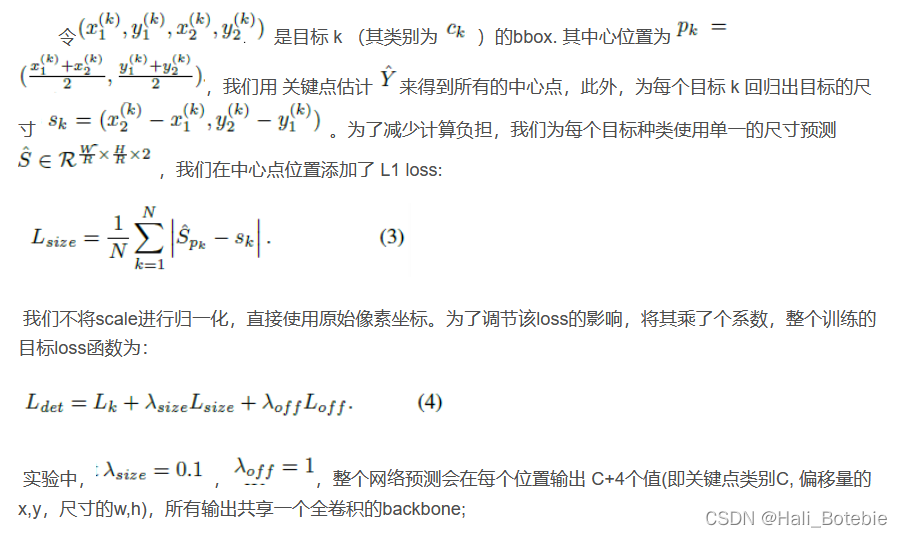

在这里插入图片描述

1.6 整体的损失函数：

在这里插入图片描述

2 复现细节

2.1 收敛速度

CenterNet 虽然很好，但是收敛速度比较慢，和 RetinaNet 等模型相比收敛速度慢的太多了，常规算法都仅仅需要 12 epoch 就能得到比较好的结果，而 CenterNet 需要 140。这主要是因为其正样本太少了，宽高预测和 offset 预测分支仅仅在 gt bbox 中心才算 loss。在 COCO 数据集上，为了能够达到还不错的性能，作者采用了非常多的数据增强手段。

2.2 超参设置

因为 CenterNet 算法发布比较早且很实用，故基于源码也有很多更好的第三方复现，在阅读源码过程中以及参考第三方复现 https://github.com/FateScript/CenterNet-better，我们相应的对 CenterNet 超参进行了调整，细节如下：

修复了源码中预训练模型均值和方差错误问题。torchvision 发布的模型均值和方差实际上和源码发布的不一样
因为超长的训练时间以及参考现代目标检测优化器设置，我们直接采用了 SGD+Momentum+Warmup 优化器，而没有采用原始的 Adam，结果表明在 ResNet18，且含 DCNv2 模型上，SGD 跑出的性能是 29.7，而 Adam 是 29.1
分布式训练中采用了 DDP 模式，而非源码中的 DP 当训练过程中某个 batch 内没有 gt bbox，那么 heatmap 分支会输出比较大的 Loss，导致梯度激增，后续难以得到比较好的性能，为了稳定训练过程，我们额外引入了梯度裁剪

经过上述改进，最终训练出来的 CenterNet 性能会比源码高大概 1.7 个点。如果想知道更多性能对比结果，可以参考 https://github.com/open-mmlab/mmdetection/pull/4602 。

在小模型 ResNet18-DCNv2 上多次训练，我们发现性能其实还是不太稳定，最低出现过 29.4 mAP，最高出现过 29.9 mAP，波动如此大的原因可能有多方面：

小模型在出现 loss 波动大的情况下，后续很难稳定，特别是当 loss 波动出现在后期 CenterNet 数据增强比较多，可能会出现极端场景而影响最终性能

2.3 其他细节
We use three levels of test augmentations:

no augmentation,
flip augmentation,
flip and multi-scale (0.5, 0.75, 1, 1.25, 1.5) and For multi-scale, we use NMS to merge results.

以 ResNet18-DCNv2 为例，在作者所提的 flip 多尺度测试中，和常规的做法不同，其是在特征图上面进行平均，而不是单图得到 bbox 后，统一进行 nms 操作。为此，我们在 mmdet/models/detectors/centernet.py 中特意重写了这部分逻辑。

而且比较奇怪的是，三个输出分支中，正常来说应该是都要进行特征图平均，但是实际上 offset 分支是没有进行平均操作的。

center_hm = (center_hm[0:1] + self.flip_tensor(center_hm[1:2])) / 2
wh_hm = (wh_hm[0:1] + self.flip_tensor(wh_hm[1:2])) / 2
offset_hm = offset_hm[0:1]

实际测试发现，如果 offset 也进行特征图平均操作，mAP 会降低 0.2。

不管是单尺度测试还是 flip 测试，都没有采用 nms，只在多尺度测试时候才用了 nms。实际上发现如果对 flip 也进行 nms 操作，最终性能可以由 31.0 提升到31.6。
