TC3xx MTU概述(1)

目录

1.MTU基本功能

2.MBIST

3.小结

---

1.MTU基本功能

在TC3xx中，MTU(Memory Unit Test)被用来管理控制芯片内部各种RAM的测试、初始化和数据完整性检查。

既然MTU主要是管理和控制，那干活的想必另有他人。所以在该平台中，我们可以看到SRAM周围设计了特别的数字逻辑电路，称之为SRAM Support Hardware(SSH)；SSH主要用于控制其关联SRAM的ECC、MBIST(Memory Built In Self Test)等。

因此MTU、SSH、RAM在TC3xx的结构示意如下：

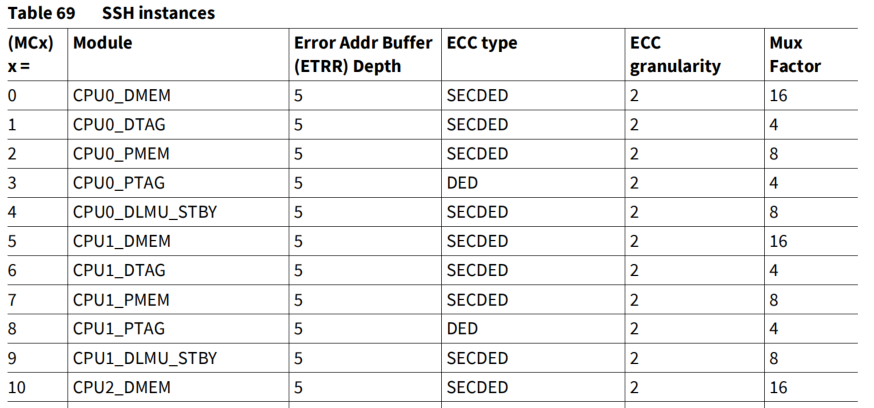

其中，CPU通过SPB总线访问MTU；MTU针对每个SSH又都有一套独立寄存器，可以配置不同的SRAM测试类型、控制SSH的功能运行。 根据TC39x-B UserManual描述，在该平台中设计了多达96个SSH(包括预留)，截图如下：

这意味着，在不同IP的内部SRAM也可以通过MTU和SSH配置进行测试，即使CPU不能直接访问该SRAM。

值得注意的是，SSH寄存器只能通过MTU->SSH这样的路径进行访问，因此在访问效率上会比直接通过SPB访问寄存器要慢一些。

2.MBIST

MBIST是一种功能安全机制，用于检查SRAM内部Cell是否出现永久随机硬件失效。TC3xx使用MTU来实现MBIST，在UserMannul里仅提供了Non-Destructive Test的实现方法、功耗和耗时。

这是为什么呢？

因为在ISO26262中，SRAM的Cell故障被认为是潜伏故障，而在一次驾驶循环内至少得有一次测试用于覆盖潜伏故障，所以使用者有权决定在MCU启动、APP运行和下电这三个阶段任意时刻进行MBIST，因此这种非破坏性测试(NDT)是最为友好。

NDT允许在程序运行时进行memory的测试，并且不会破坏当前memory里的应用数据。之所以能这样，是因为该算法的运行逻辑如下：

1. 从SRAM读取一个word，包括数据+ECC bits，记为"r" ；
2. 对上述word取反，并写回SRAM，记为 “w*”；
3. 再次读取word，记为 “ r* ”；
4. 对上述word再次取反，写回SRAM，记为“w”；

其中 “ * ”表示始终对原始数据相反，可以看到要保证应用数据不被污染，写"w"的次数必须是偶数次，因此NDT的算法在时间复杂度上至少为4N。

执行MBIST期间，每次发生读访问，SRAM自身的ECC机制会计算此次读出数据的校验码，并检查该校验码是否与存入该数据时计算的校验码一致。如果不一致，则会产生错误并通知SMU或者产生中断。

不过，在执行MBIST前还需要注意如下事项：

• 测试期间，被测试SRAM不可访问；
• 测试前，SRAM应该被正确初始化。

这些事项与我们设计Online Bist任务息息相关。

在CP AUTOSAR RamTst模块里提出了Foreground Test和Background Test两个概念；其中Foreground Test是同步测试，不可以被中断；Backgroud Test由OS或者调度器周期调度，它可以在每个测试序列完成时被打断。

由于Background Test涉及到数据一致和中断概念，目前用的比较少，比较常见的就是在上电前执行NDT，运行期间选择关键memory进行测试。

3.小结

本篇我们讲解了MTU基本功能和MBIST基本概念，下一篇我们继续讲解MTU如何配置NDT算法。
