常用的verilog系统函数 $feof， fscanf，$fopen，$readmemb，$readmemh，$fdisplay，$display，$fclose，函数的使用

//一般常用到的系统函数有几个：$readmemb，$readmemh，$display，$fmonitor，$fwrite，$fopen，$fclose等

fscanf函数:    $fscanf(文件指针，读取格式，数组）

注意：该系统函数每次读取文件中的每一行数据，这当中需要特别注意一点，每一行只能是同一种数据格式，例如：0011_0001，如果出现0b0011_0001，则无法正常的读取。

文件指针：指向某一文件的开头，举个栗子，f_r = $fopen(‘xxx.txt’, ‘r’)，文件指针f_r指向xxx.txt文件的开头。

读取格式：%d %b %h为分别表示十进制、2进制、16进制。

数组：存放从xxx.txt读取的数据，例如xxx.txt第一行存放0011_0001，则数组a=0011_0001。此时若没有将数组a中的数据及时的进行处理（写入另外一个文件、给寄存器reg1）在读取xxx.txt文件中的下一行（1111_1111）数据时，之前存放于数组a的数据将会被覆盖，即此时数组a中的数据为0011_0001。依次类推。

关闭：使用fclose系统函数。

fscanf函数的返回值：例如count = $fscanf(fp_r,"%b" ,img_rgb_dat_reg)返回值为1，返回值为1表示成功，读取格式可以为%b,%d,%h(注意，如果读取格式为二进制，则文件中只能识别 0 1)

             1       integer = count；
             2       count=$fscanf(fp_r,"%b" ,reg1) ; //fp_r文件指针，%b读取格式，reg1：数组

举个例子：reg [7:0]reg1，表示定义8bits的数组一个，该数组最大只能存放8bits的数据，如果读取的数据小于8bits，则在数据的前面补零（亲测）。

函数所参考的网络资料的链接：

https://blog.csdn.net/weizhl10131729/article/details/78556489

https://blog.csdn.net/cxc19890214/article/details/41146531

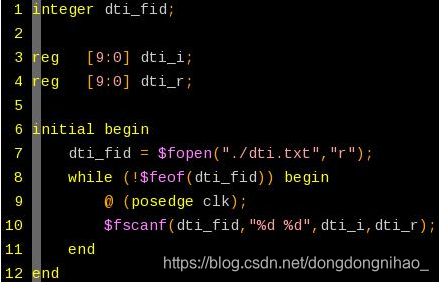

实际举例用$fscanf读txt中的数据：

注意：图中第一行定义一个文件句柄。由于打开的文件中一行中有两个10bit的十进制数据，所以定义了2个reg变量。

第6行到12行就是文件的读取过程。

使用的系统函数$fopen打开文件；

使用$feof判断文件是否读完（eof ：end of file），如果文件结束，则返回非0值，如果没结束返回0；

使用$fscanf读取文件内容。

在实际验证中，仿真一段时间后，仿真会结束，注意在仿真结束时，要使用$fclose(dti_fid)关闭文件。

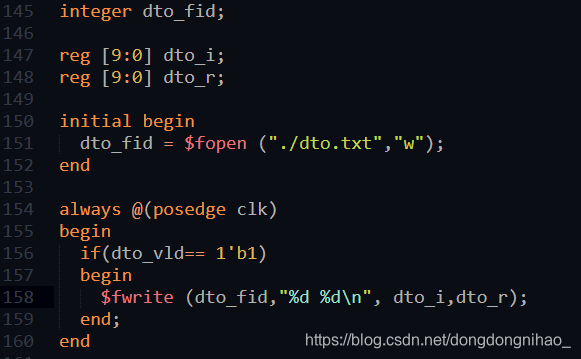

用$fwrite函数把数据写入到 txt文件中：

在写文件时，首先要建一个文件句柄如15行；

147-148行，声明2个10bit的输出数据dto_i和dto_r；

150-152行，以写的方式打开一个文件，；

154-159行，写文件。dto_vld是dto_i和dto_r数据的有效指示。

还是要注意在仿真结束时，要用$fclose(dto_fid)关闭文件句柄。

$display ("string")

关于$fopen,

       $readmemb(把txt文档中的数据写入到数组中)，

       $fdisplay(把数据写入到制定的文件中去)

在工程文件夹目录下，有一个meomoryb.txt的文本文件，文件内容如下：

10101101 00011101 01101111 01100001

00000001 11111110 11111111 11101110

有一个meomoryh.txt的文本文件，文件内容如下：

ef ab 3e 4f

这个文件就符合要求，可以通过$readmemb读取。10101101第一个数据地址为0，向后以此类推。

举例：

module readmem;
    reg [7:0] mem[7:0];
    reg [2:0] i;
    integer file;
    initial
    begin
        file = $fopen("memory.txt","w");//以写的方式打开文件
        $readmemb("memoryb.txt",mem,4,0);// 从文本中读取数据向mem[4]开始写入，直到写到mem[0]
        for(i =0;i<7;i= i+1)
        begin
            $display("mem[%d] = %b",i,mem[i]);
            $fdisplay(file,"mem[%d] = %b",i,mem[i]);//$fdisplay(文件指针,"显示内容",显示变量)
        end

        $readmemh("memoryh.txt",mem);//如果没有地址的限制，就默认从//mem[0]到mem定义的最大地址。
        for(i =0;i<7;i= i+1)
        begin
            $display("mem[%d] = %h",i,mem[i]);
            $fdisplay(file,"mem[%d] = %h",i,mem[i]);
        end
        $fclose(file);
    end
endmodule


控制台输出与生成的memory.txt中内容一致。

mem[0] = 00000001

mem[1] = 01100001

mem[2] = 01101111

mem[3] = 00011101

mem[4] = 10101101

mem[5] = xxxxxxxx

mem[6] = xxxxxxxx

mem[0] = 32

mem[1] = 36

mem[2] = 4f

mem[3] = 8a

mem[4] = ad

mem[5] = xx

mem[6] = xx

//结果分析：
//    首先读取memoryb.txt中从地址4到地址0的数据写入mem[0]至 mem[4]，没有写入的存储器内容为xx，
// 然后读取memoryh.txt从地址0到地址6的数据写入mem[0]至mem[6]，由于 memoryh.txt只有4个数据，mem[4]以后的数据就没有了，
//保持上一次写的内容，所以,mem[4]为ad（十六进制）即二进制 10101101

`define NULL 0
module file_scanf;
integer fp_r,fp_w;
integer flag1,flag2;
reg [3:0] bin;
reg [15:0] data_in [15:0];
reg [15:0] cnt = 15;
initial
begin :file_fscanf
    fp_r = $fopen("data_in.txt","r");
    fp_w = $fopen("data_out.txt","w");

    if(fp_r == `NULL)
      $display("failture to open data_in.txt ");
    if(fp_w == `NULL)
      $display("failture to open data_out.txt ");

    //repeat(10)
    while(!$feof(fp_r))
    begin
        flag1 = $fscanf(fp_r,"%h",data_in[cnt]);//flag1 为$fscanf的返回值
         $display("data_in[%d]=%h ",cnt,data_in[cnt]);
         $fdisplay(fp_w,"%h",data_in[cnt]);
    //    cnt = cnt -1;
    end
$fclose(fp_w);
$fclose(fp_r);
end
endmodule

1.文件打开和关闭:首先定义integer指针，然后调用$fopen(file_name,mode)任务，不需要文件时，调用$fclose(file_name)
2.输出到文件：显示任务前加f，调用格式：
$fdisplay(文件指针,"显示内容",显示变量),再如$fmonitor(…)
