PCIe专题学习——2.0

PCIe Transaction layer事务层概述

上篇我们对PCIe的一些基础概念做了一个宏观的介绍，了解了PCIe是一种封装分层协议（packet-nased layered protocol），主要包括事务层（Transcation layer），数据链路层（Data link layer）和物理层（physical layer）

一：事务层概述

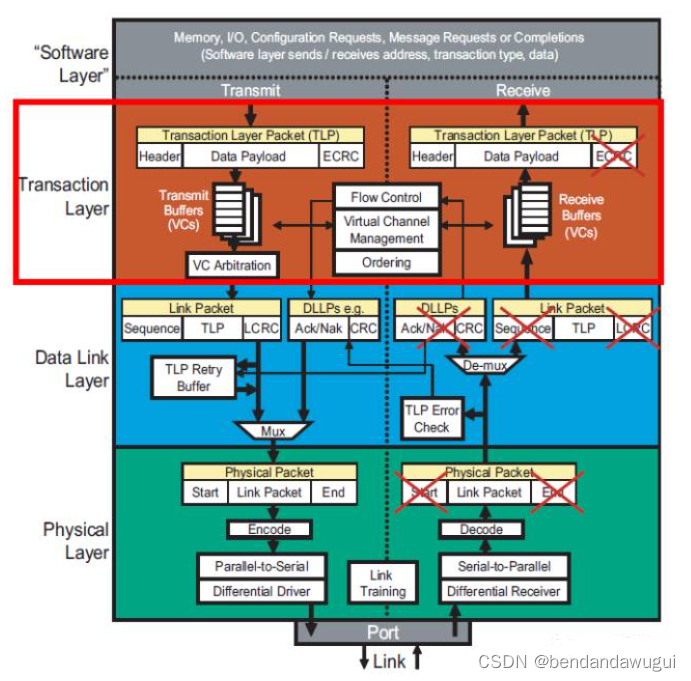

在PCIe体系结构中，数据报文首先在设备的核心层（Device Core）中产生，然后再经过该设备的事务层（Transaction Layer），数据链路层（Data Link Layer）和物理层（Physical Layer）最终发送出去，而接收端的数据也需要通过物理层，数据链路和事务层，并最终达到Device Core。

 事务层的主要职责可以概述为：

事务层是PCIe总线层级结构的最高层，该层次将接收PCIe设备核心层的数据请求，并将其转换为PCIe总线事务，PCIe总线使用的这些总线事务在TLP头中定义。

PCIe总线集成了PCI/PCI-X总线的大多数总线事务，如存储器读写（Memory Read/Write），I/O读写，配置读写总线事务，并增加了Message总线事务和原子操作等总线事务。

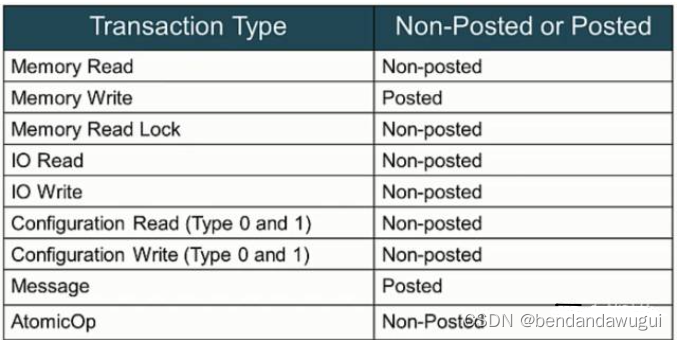

扩展：PCIe中有两大类总线事务：Non-Posted和Posted：

Non-posted：需要completion返回响应包

Posted：不需要completion返回响应包

在PCIe总线中，Non-Posted总线事务分两部分进行，首先是发送端向接收端提交总线读写请求，之后接收端再向发送端发送完成（completion）报文，PCIe总线使用Splite传送方式处理所有Non-posted总线事务，存储器读，I/O读写和配置读写这些Non-Posted总线事务都使用Splite传送方式。

PCIe的事务层还支持流量控制（Flow control）和虚通道管理（VIrtual channel management）等一系列特性，而PCI总线不支持这些新的特性。

在PCIe总线中，不同的总线事务采用的路由方式不相同，PCIe总线使用的数据报文首先在事务层中形成，这个数据报文也被称为事务层数据报文，即TLP，TLP在经过数据链路层时被加上Sequence Number前缀和CRC后缀，然后发向物理层。

本文主要是针对PCIe的事务层作一个大致的表述，后续章节会针对事务层主要的功能TLP，Flow Control，Transaction Ordering等内容进行详细的介绍，敬请期待。
