DDR4的单、双DIE兼容,不做仿真行不行?

高速先生成员--姜杰

地址信号一驱五的DDR4拓扑很常见,可是,一驱五拓扑还要求单DIE、双DIE颗粒兼容的你有见过吗?

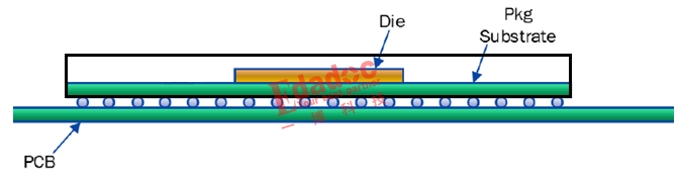

案例开讲之前,先简单介绍下DIE,英语学的好的同学都知道这个词的意思不太吉利,不过,芯片设计领域的DIE(裸晶)是另外一个意思,它通常指的是芯片内部一个单独的晶圆区域,包含了芯片的一个或一组完整功能单元,大致可以理解为去掉了封装和引脚的芯片。芯片根据功能和规模由一个或多个DIE构成。

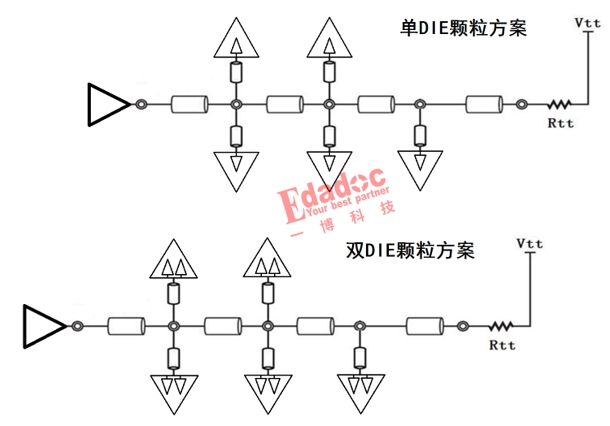

了解了芯片DIE的概念,相信各位已经能意识到我们这个案例兼容双DIE颗粒的难度了,没错,相比于单DIE方案,双DIE方案相当于接收端数量直接翻番,信号路径更加复杂,负载也更重,信号质量的恶化基本可以预见。




让高速先生略感欣慰的是,客户也认可双DIE颗粒的实现难度,因此,可以在保证单DIE颗粒3200Mbps速率的基础上,再考虑兼容双DIE颗粒。

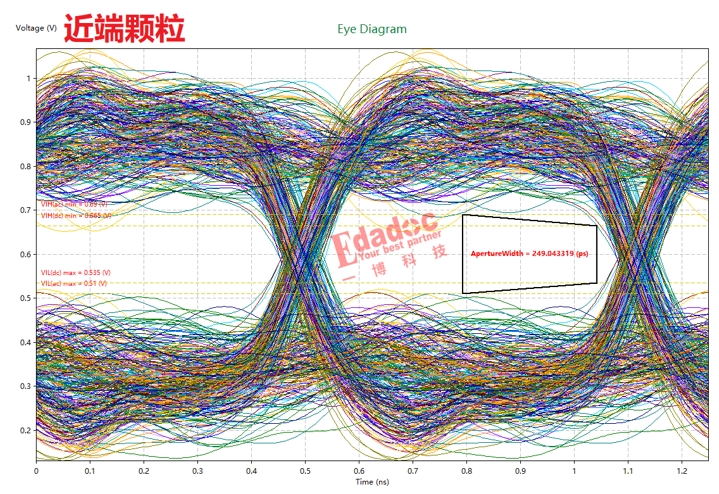

遇到如此善解人意的客户,高速先生丝毫没有放松,首先对一驱五拓扑的单DIE颗粒方案进行优化。熟悉高速先生文章的同学一定还记得,对于一驱多Clamshell拓扑而言,反射会在靠近主控芯片处的近端颗粒处积累,因此,我们会重点关注信号质量较差的近端颗粒。原始眼图确实不尽如人意,无论是信号质量还是时序,都满足不了协议要求。

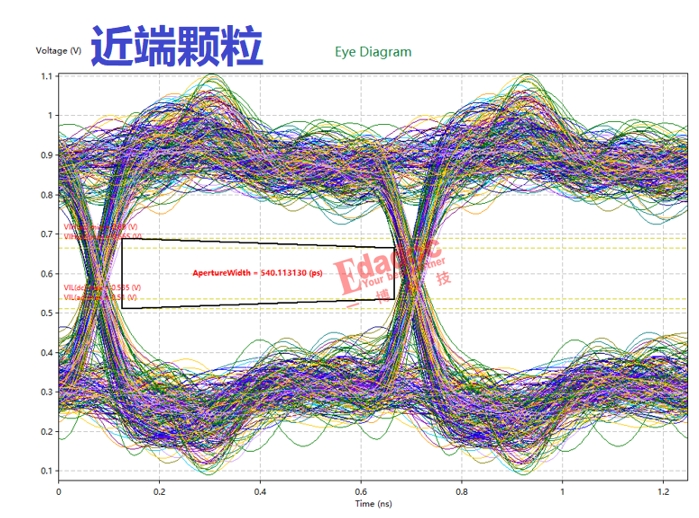

通过对PCB设计进行一系列的优化,近端信号质量大有改善。

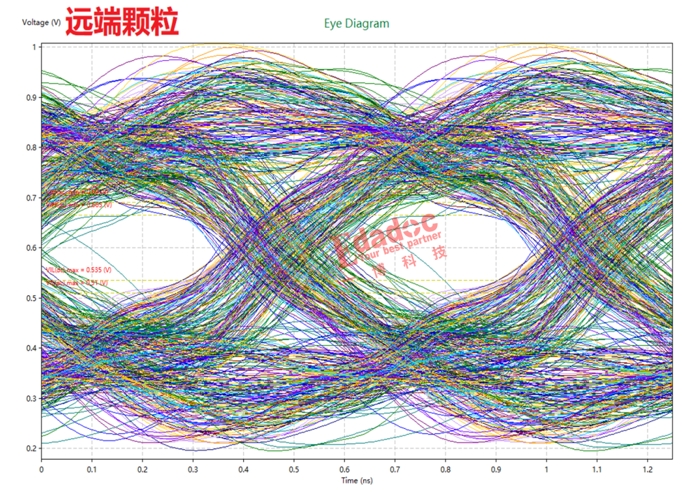

不得不说,眼见信号质量由坏变好,高速先生还是蛮有成就感的。只不过,愉悦的心情没有持续太久,因为很快就看到了当前设计上的双DIE颗粒仿真结果。和预期的一样,双DIE颗粒的信号质量惨不忍睹,连信号质量最好的远端颗粒都达不到有效眼高。

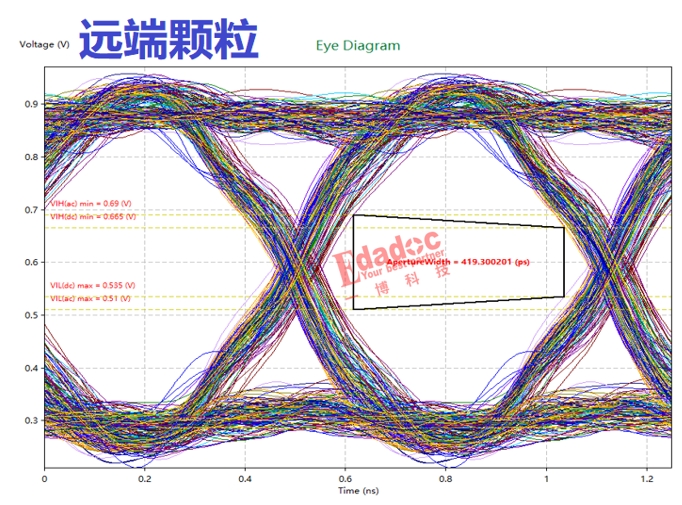

不过,通过观察对比,还是能发现双DIE颗粒容性较大的特点,下面是单DIE方案的远端颗粒眼图,相比上图,信号的上升沿明显陡峭很多。

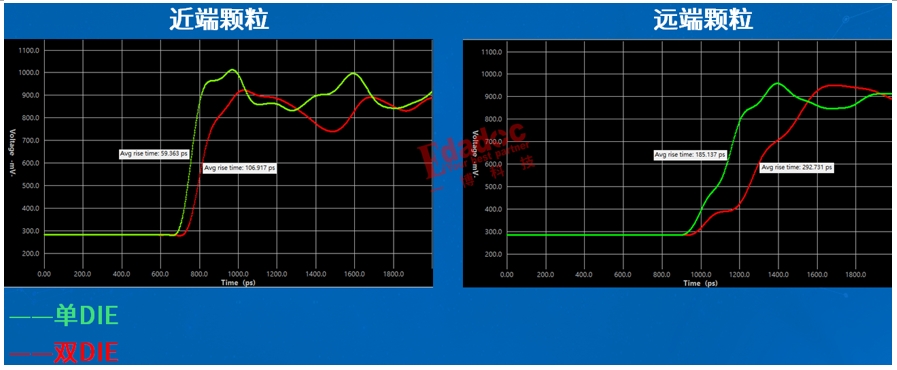

为了能更清楚的说明这个问题,高速先生分别在近端和远端对比了单、双DIE颗粒在相同激励下的信号上升时间。




通过比较,我们可以得到两个信息:一是对于不同类型的颗粒,双DIE颗粒容性更强,对信号上升沿衰减更大;二是对于相同类型的颗粒,由于容性负载效应,远端颗粒的上升沿衰减比近端颗粒大。

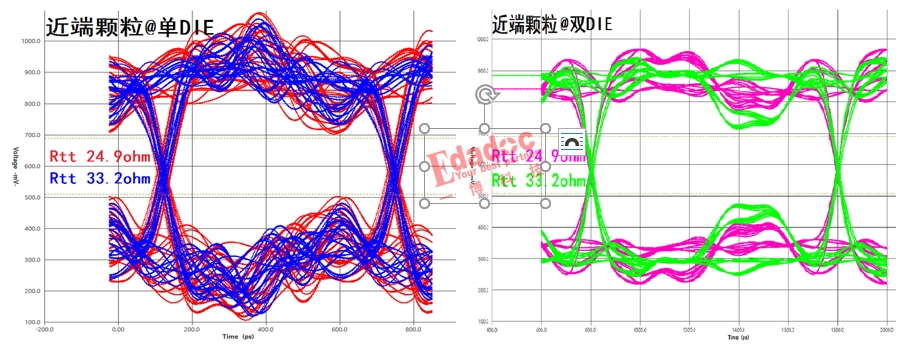

接下来的事情就是针对双DIE颗粒的拓扑进行设计优化了。在仿真过程中,高速先生发现,适用于单DIE颗粒的端接电阻Rtt阻值,却未必能用在双DIE颗粒的方案上。比如,对于单DIE颗粒,Rtt 33.2ohm时信号质量优于Rtt 24.9ohm的情况;而对于双DIE颗粒,Rtt 24.9ohm时信号质量却比Rtt 33.2ohm时要好。




关于端接电阻对DDR地址信号的影响,高速先生之前专门写过一篇文章,感兴趣的同学可以看看《端接电阻没选对,DDR颗粒白费?》

和以往的剧情不同,对于该案例的双DIE颗粒,虽然尝试了各种优化方法,最终也未能找到一个两全其美的兼容方案,客户无奈接受了双DIE颗粒需要降频的现实。

本案例一方面说明了没有万能的拓扑,同样的设计,不同DDR颗粒的结果可能不同;另一方面,从积极的角度来看,不同的主控芯片、不同的颗粒数量,对结果也都会有影响,所以,本案例无法实现并不代表其它案例的单、双DIE兼容无法达成。

回到本文题目的问题,相信大家已经有了答案。仿真不是万能的,比如这个案例中的双DIE方案;仿真也不是没有用,比如本案例中的单DIE方案,经过仿真优化才最终达到目标速率。总而言之一句话,道阻且长,仿真护航。

### 如何配置和设置 DDR4 IP 核 FPGA 设计流程 #### 配置环境准备 为了成功配置DDR4 IP核,在FPGA设计环境中需先安装并配置好相应的工具链版本,确保所使用的Vivado IDE是最新的稳定版。对于特定型号如XCKU3P-2FFVA676I的Kintex Ultrascale+系列器件,确认其支持目标DDR4内存颗粒MT40A512M16LY-075E的工作参数范围即750MHz至1333MHz时钟频率以及颗容量为1GB。 #### 创建工程与导入IP库 启动Vivado后新建项目,指定顶层模块名称及路径;随后进入IP Catalog查找Memory Interfaces分类下的`ddr4_0`项来添加DDR4控制器实例到当前设计中[^1]。 #### 参数化定制DDR4 IP Core 击打开已加入项目的DDR4 IP进行配置: - **General Settings** - 设置Target Frequency (MHz),依据选用的具体DDR4 SDRAM规格书中的规定值设定此参数。 - **Controller Options** - 启用或禁用特性选项比如ODT(On-Die Termination), DLL(Delay Locked Loop)等功能以匹配外部存储设备的要求。 - **PHY Options** - 调整物理层相关属性,包括但限于差分输入输出缓冲区模式、驱动强度等细节调整以便优化信号完整性表现。 - **Calibration Options** - 自定义校准过程的行为方式,例如允许自动执行初始化序列或是手动干预某些阶段。 - **Reset Configuration** - 关键区别在于复位逻辑电平的选择——同于以往DDR3采用低电平有效的机制,现在应设为高电平有效以适应新标准。 完成上述各项设定之后点击OK保存更改并将生成好的HDL文件纳入整体RTL层次结构之中。 #### 进行仿真验证 利用ModelSim或其他兼容模拟平台加载由MIG自动生成的testbench脚本开展功能性和时序方面的检验工作,确保预期行为无误后再推进下一步骤。 #### 实物连接调试 最后一步涉及硬件层面的实际连线布局规划,按照原理图指示精确焊接各元件间的关系,并借助在线编程手段下载比特流映像给定型板卡实施最终的功能检测环节。 ```python # Python伪代码用于说明自动化测试部分概念而非真实语法 def ddr4_test(): write_data = list(range(1001)) # 准备要写入的数据集 read_back = [] # 初始化回读缓存列表 for i in range(len(write_data)): send_to_ddr4(i, write_data[i]) # 发送数据到DDR4 for j in range(len(write_data)): read_back.append(read_from_ddr4(j))# 从DDR4逐个位置读取回来 error_flag = False # 错误标志默认关闭状态 for k in range(len(write_data)): if write_data[k] != read_back[k]: error_flag = True # 若发现差异则标记存在错误 update_led(error_flag) # 更新LED显示结果反馈给用户 ```
