XILINX-DDR4-自定义componet（twin die）

已于 2024-01-10 15:51:55 修改
阅读量697 收藏 7
点赞数 13
文章标签： fpga
于 2024-01-04 17:59:09 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_chenjin/article/details/135392898
版权

vu+系列

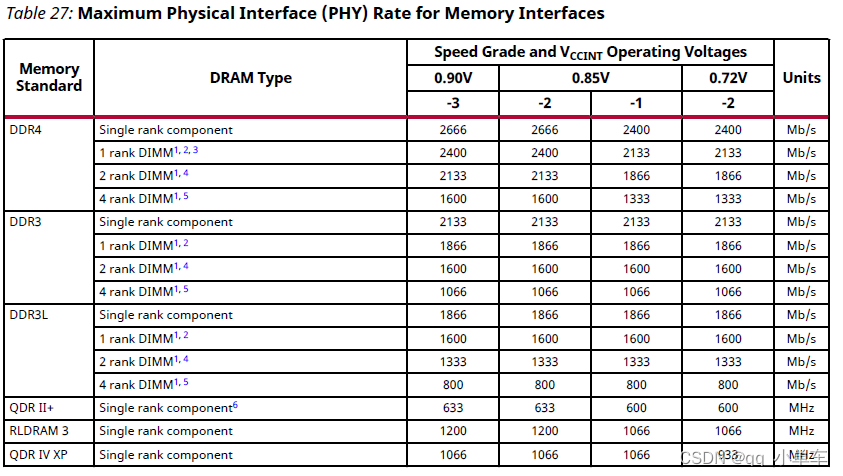

一、芯片支持的能力

二、IP生成

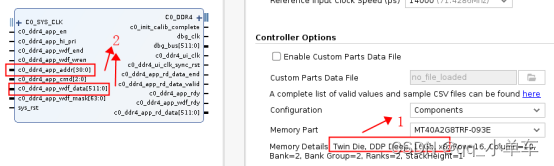

Twindie的DDR4-mig生成，上图中的1和ranks依据mem device；1后面的其他参数依据mem compent；

可以通过用户侧的大小和配置大小计算来校验ip配置生成；

  1. 用户侧31+9-3=37
  2. 配置侧16gb*8=128g
  3. 颗粒16+10+1+1+1+2+6=37

以上三项一致即可。

三、自定义器件的csv制作

ds923
