vivado版本：2018.3

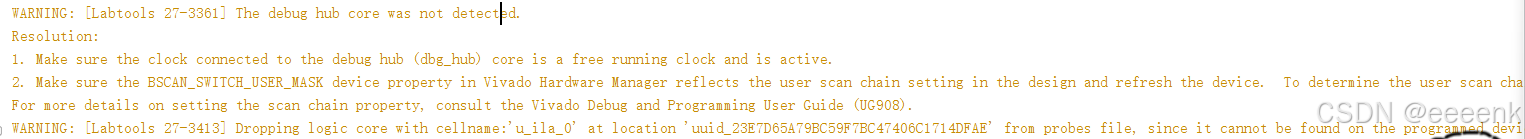

报错如下：

解决方法：

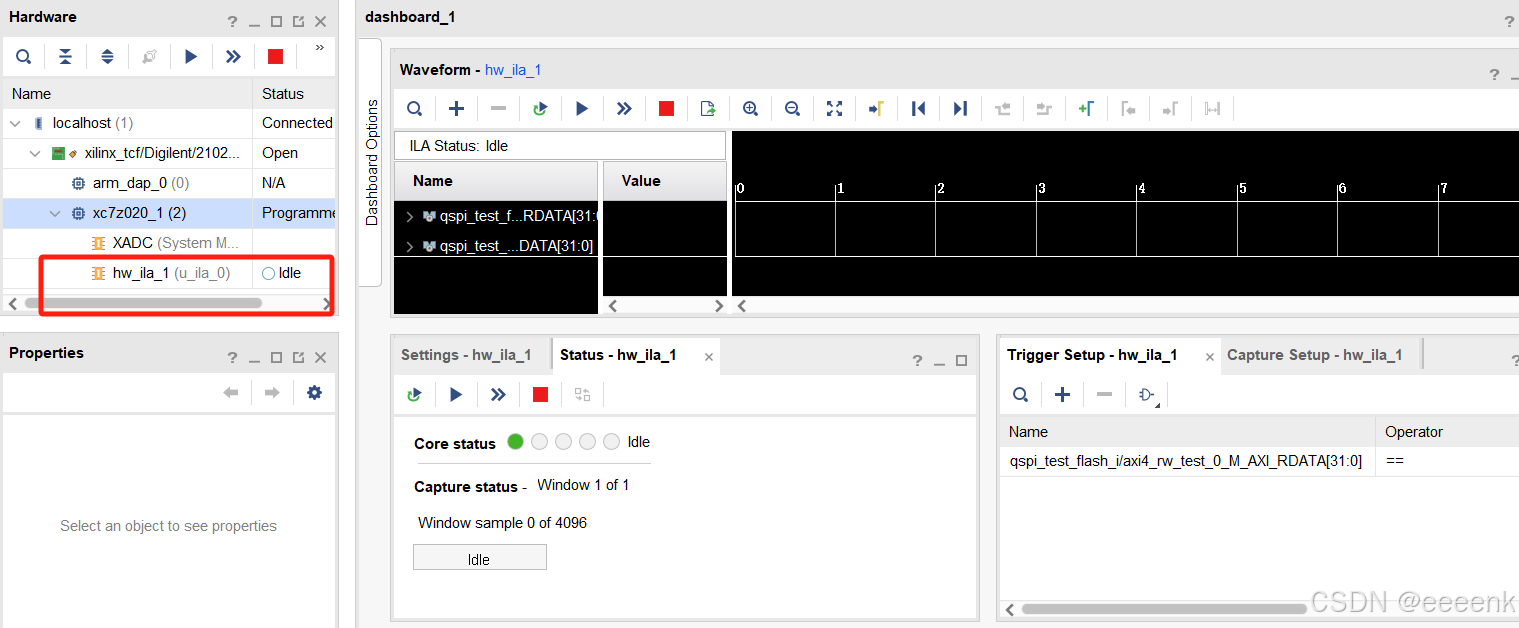

因为设计中使用了PS端，debug的时钟没有全局时钟只有global clk（Processing System即PS端的时钟），所以需要先launch SDK让PS端时钟工作然后再下载bit流才会弹出ila调试窗口

参考博文：

1.【vivado】ILA调试报错 The debug hub core was not detected 以及 Data read from hw_ila [hw_ila_1] is corrupted_warning: [labtools 27-3361] the debug hub core was-CSDN博客

2.

vivado下载程序后不弹出ila窗口，且提示WARNING: The debug hub core was not detected_vivado下载bit后ila刷不出来-CSDN博客
