HMC7044调试总结

一 准备工作

软件：1.ADIsimCLK：https://www.analog.com/media/en/engineering-tools/design-tools/ADIsimCLK_setup.zip

2.HMC7044 Configuration GUI：https://www.analog.com/media/en/evaluation-boards-kits/evaluation-software/HMC704X_Installer.zip

3.LabVIEW

文档：1.HMC7044 DataSheet：HMC7044 (Rev. C) (analog.com)

二 配置寄存器

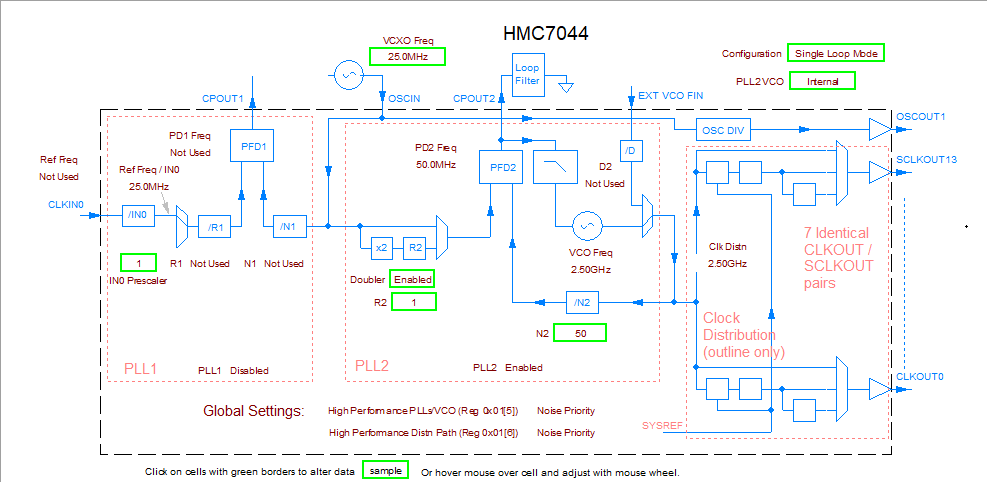

1. 使用ADIsimCLK软件 计算出PLL的分频器配置

这里我们采用的是单环模式，禁用掉了PLL1，仅开启PLL2。

VCXO频率为25MHz，即OSCIN=25MHz。

0x0003=36，禁用PLL1，选择VCO为2.5GHz；

0x0032=00 ,使能R2前的倍频器 ；

0x0033=01，设置R2分频器为1分频；

0x0035=32，设置N2分频器为50分频；

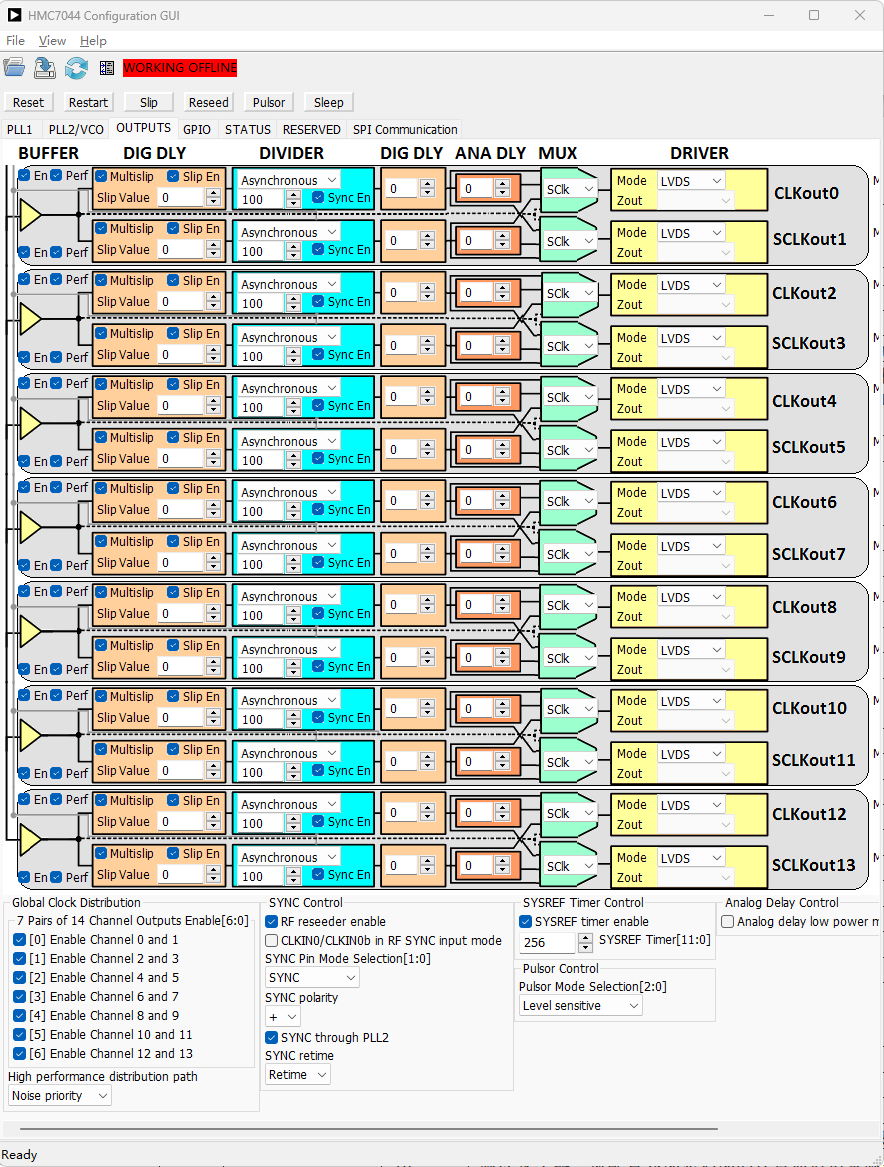

2.使用HMC7044 Configuration GUI软件配置相关寄存器及输出通道

设置完毕后可使用工具将寄存器配置导出

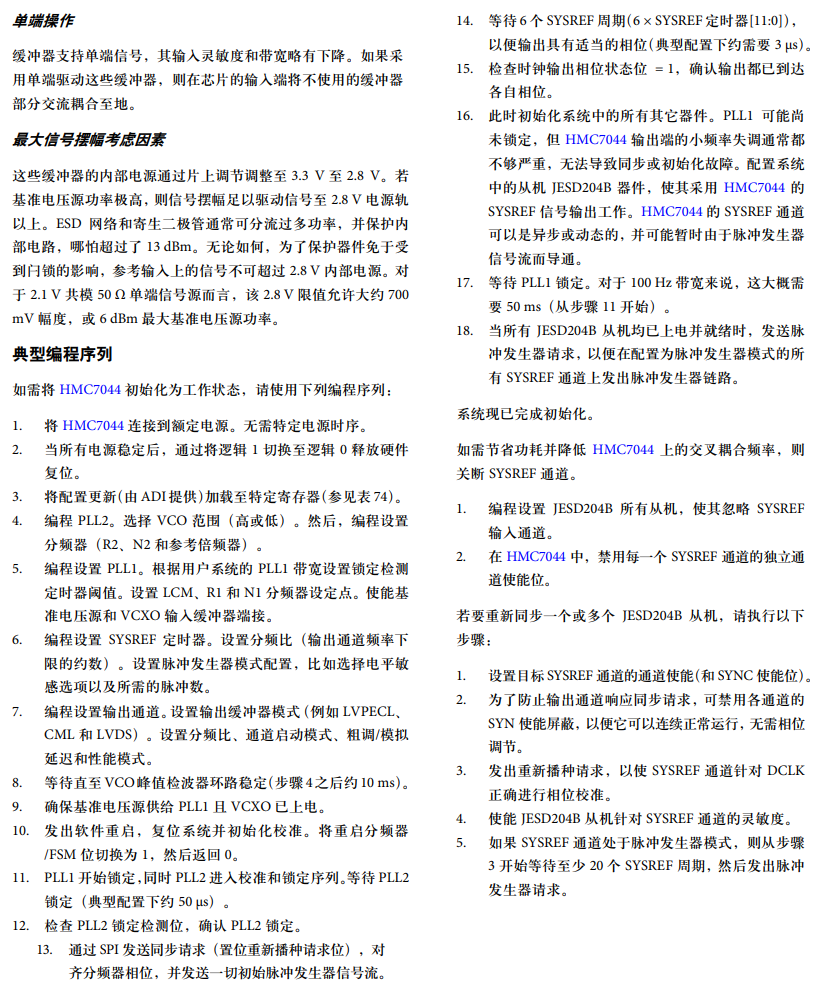

寄存器配置需要按照官方给出的顺序加载

1. 加载保留寄存器和全局寄存器(寄存器0x0096~0x00B8，寄存器0x0000~0x0009)

Addr(Hex)	Data(Hex)
0x0096	0x00
0x0097	0x00
0x0098	0x00
0x0099	0x00
0x009A	0x00
0x009B	0xAA
0x009C	0xAA
0x009D	0xAA
0x009E	0xAA
0x009F	0x4D
0x00A0	0xDF
0x00A1	0x97
0x00A2	0x03
0x00A3	0x00
0x00A4	0x00
0x00A5	0x06
0x00A6	0x1C
0x00A7	0x00
0x00A8	0x06
0x00A9	0x00
0x00AB	0x00
0x00AC	0x20
0x00AD	0x00
0x00AE	0x08
0x00AF	0x50
0x00B0	0x04
0x00B1	0x0D
0x00B2	0x00
0x00B3	0x00
0x00B5	0x00
0x00B6	0x00
0x00B7	0x00
0x00B8	0x00

Addr(Hex)	Data(Hex)
0x0000	0x00
0x0001	0x40
0x0002	0x04
0x0003	0x36
0x0004	0x7F
0x0005	0x4F
0x0006	0x00
0x0007	0x00
0x0009	0x00

2. 加载PLL2寄存器(寄存器0x0031~0x003B)

Addr(Hex)	Data(Hex)
0x0031	0x01
0x0032	0x00
0x0033	0x01
0x0034	0x00
0x0035	0x32
0x0036	0x00
0x0037	0x0F
0x0038	0x18
0x0039	0x01
0x003A	0x00
0x003B	0x21

3. 加载PLL1寄存器(寄存器0x000A~0x002A)

Addr(Hex)	Data(Hex)
0x000A	0x07
0x000B	0x07
0x000C	0x07
0x000D	0x07
0x000E	0x07
0x0014	0xE4
0x0015	0x03
0x0016	0x0C
0x0017	0x00
0x0018	0x04
0x0019	0x00
0x001A	0x08
0x001B	0x18
0x001C	0x04
0x001D	0x01
0x001E	0x04
0x001F	0x01
0x0020	0x04
0x0021	0x04
0x0022	0x00
0x0026	0x10
0x0027	0x00
0x0028	0x0F
0x0029	0x05
0x002A	0x00

4. 加载SYSREF、GPIO、时钟分配、警报屏蔽寄存器

Addr(Hex)	Data(Hex)
0x005A	0x00
0x005B	0x06
0x005C	0x00
0x005D	0x01
0x0046	0x00
0x0047	0x00
0x0048	0x09
0x0049	0x11
0x0050	0x37
0x0051	0x2B
0x0052	0x00
0x0053	0x00
0x0054	0x03
0x0064	0x00
0x0065	0x00
0x0070	0x00
0x0071	0x10

5. 加载输出通道0~13寄存器(寄存器0x00C8~0x0152)

Addr(Hex)	Data(Hex)
0x00C8	0xF3
0x00C9	0x64
0x00CA	0x00
0x00CB	0x00
0x00CC	0x00
0x00CD	0x00
0x00CE	0x00
0x00CF	0x00
0x00D0	0x30

Addr(Hex)	Data(Hex)
0x00D2	0xF3
0x00D3	0x64
0x00D4	0x00
0x00D5	0x00
0x00D6	0x00
0x00D7	0x00
0x00D8	0x00
0x00D9	0x00
0x00DA	0x30

Addr(Hex)	Data(Hex)
0x00DC	0xF3
0x00DD	0x64
0x00DE	0x00
0x00DF	0x00
0x00E0	0x00
0x00E1	0x00
0x00E2	0x00
0x00E3	0x00
0x00E4	0x30

Addr(Hex)	Data(Hex)
0x00E6	0xF3
0x00E7	0x64
0x00E8	0x00
0x00E9	0x00
0x00EA	0x00
0x00EB	0x00
0x00EC	0x00
0x00ED	0x00
0x00EE	0x30

Addr(Hex)	Data(Hex)
0x00F0	0xF3
0x00F1	0x64
0x00F2	0x00
0x00F3	0x00
0x00F4	0x00
0x00F5	0x00
0x00F6	0x00
0x00F7	0x00
0x00F8	0x30

Addr(Hex)	Data(Hex)
0x00FA	0xF3
0x00FB	0x64
0x00FC	0x00
0x00FD	0x00
0x00FE	0x00
0x00FF	0x00
0x0100	0x00
0x0101	0x00
0x0102	0x30

Addr(Hex)	Data(Hex)
0x0104	0xF3
0x0105	0x64
0x0106	0x00
0x0107	0x00
0x0108	0x00
0x0109	0x00
0x010A	0x00
0x010B	0x00
0x010C	0x30

Addr(Hex)	Data(Hex)
0x010E	0xF3
0x010F	0x64
0x0110	0x00
0x0111	0x00
0x0112	0x00
0x0113	0x00
0x0114	0x00
0x0115	0x00
0x0116	0x30

Addr(Hex)	Data(Hex)
0x0118	0xF3
0x0119	0x64
0x011A	0x00
0x011B	0x00
0x011C	0x00
0x011D	0x00
0x011E	0x00
0x011F	0x00
0x0120	0x30

Addr(Hex)	Data(Hex)
0x0122	0xF3
0x0123	0x64
0x0124	0x00
0x0125	0x00
0x0126	0x00
0x0127	0x00
0x0128	0x00
0x0129	0x00
0x012A	0x30

Addr(Hex)	Data(Hex)
0x012C	0xF3
0x012D	0x64
0x012E	0x00
0x012F	0x00
0x0130	0x00
0x0131	0x00
0x0132	0x00
0x0133	0x00
0x0134	0x30

Addr(Hex)	Data(Hex)
0x0136	0xF3
0x0137	0x64
0x0138	0x00
0x0139	0x00
0x013A	0x00
0x013B	0x00
0x013C	0x00
0x013D	0x00
0x013E	0x30

Addr(Hex)	Data(Hex)
0x0140	0xF3
0x0141	0x64
0x0142	0x00
0x0143	0x00
0x0144	0x00
0x0145	0x00
0x0146	0x00
0x0147	0x00
0x0148	0x30

Addr(Hex)	Data(Hex)
0x014A	0xF3
0x014B	0x64
0x014C	0x00
0x014D	0x00
0x014E	0x00
0x014F	0x00
0x0150	0x00
0x0151	0x00
0x0152	0x30

6. 发出软件重启，复位系统。将重启分频器/FSM位切换为1，然后返回0

Addr(Hex)	Data(Hex)
0x0001	0x42
0x0000	0x00
0x0001	0x40

三 检测PLL2是否锁定

读取寄存器0x007D[4]，若为1，则PLL2锁定。
