层叠之间介质高度对PCB走线损耗影响,层叠设计时怎么选择

1.1层叠之间的介质高度,间接影响走线损耗

**

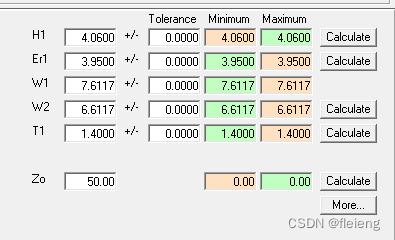

下图介质材料分别为106和3313阻抗计算

在这里插入图片描述
在这里插入图片描述
不同的介质高度其参数会直接影响到阻抗的值。同样阻抗下,介质越厚,线宽越宽
导体损耗公式在这里插入图片描述
, W为线宽,线宽越宽衰减越小,Z为阻抗,由于趋肤效应的影响阻抗横截面积随着线宽增加,衰减相对线宽小的情况下,衰减减小。
注:趋肤效应对衰减影响可以查看笔者之前的博客。

1.2 仿真验证,合理选择层叠高度

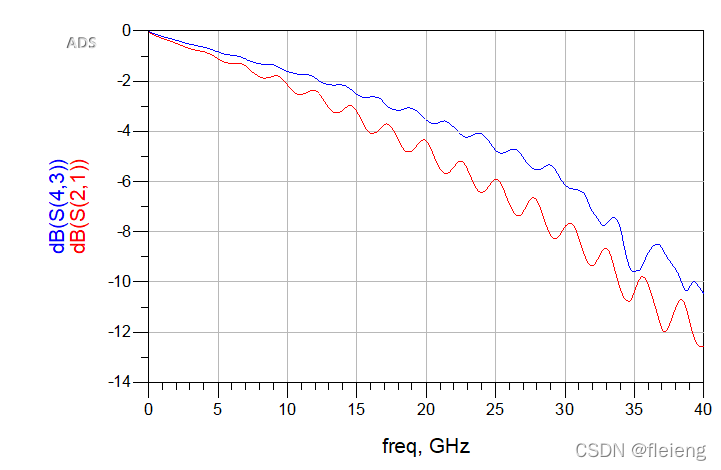

dB(2,1)表示介质材料为106,线宽为3.8mil,阻抗计算见上图。
dB(4,3)表示介质材料为3313,线宽为7.6mil,阻抗计算见上图。
明显看出来线宽宽的情况下衰减明显优越些。
在这里插入图片描述
但同时走线宽度的增加不可避免会带来设计难度的增加,会需要更多的空间来避免串扰等因素的影响。
实际PCB设计过程中都会不可避免添加过孔,过孔会带衰减,介质越厚的衰减相对大,使得信号质量下降。

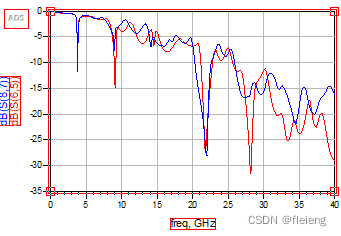

下图实在上面没有过孔的情况下,每中材料换层添加4个过孔情况。

在这里插入图片描述
dB(6,5)表示介质材料为106。dB(8,7)表示介质材料为3313。
两种情况下衰减几乎一样,没有之前衰减减小优势。
所以在选择板材的时候应优先选择介质高度较低的板材。

在这里插入图片描述
