绿油损耗大于大多数高速板材，对于高度板材而言，绿油带来的损耗会更明显

1.1微带线带状线走线分析

微带线就是我们常说的表层走线，带状线就是我们常说内层走线。表层走线部分电磁场就会在空气中，空气的介电常数为1，普通FR4介电常数为4.2左右，会使实际有效

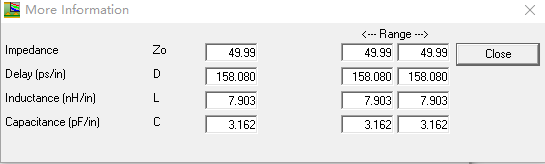

介电常数偏小，传播速度快些。下图分别是微带线和带状线传输时延图。微带线158 ps/in ,带状线 173 ps/in。

在这里插入图片描述

对于损耗来说，绿油损耗DF值一般0.03，比普通的FR4损耗，0.022更大，相对采用高速板材0.002带来影响更大。
绿油的损耗大于大多数高速板材，对于使用高度板材的情况下，绿油带来的损耗会凸显。
对于采用高速板材，考虑绿油带来的影响，如果一定要表层走线，此时可以走线表面开窗处理，移除阻焊影响。但当移除阻焊之后生产工艺上会默认进行表面处理（例如镀金，镀锡），
而表面处理的材料电导率均低于铜，因此可能导致信号质量更为严重。

1.2 仿真验证

采用FR4普通板材时，微带线在有或者没有绿油情况，和带状线仿真验证。

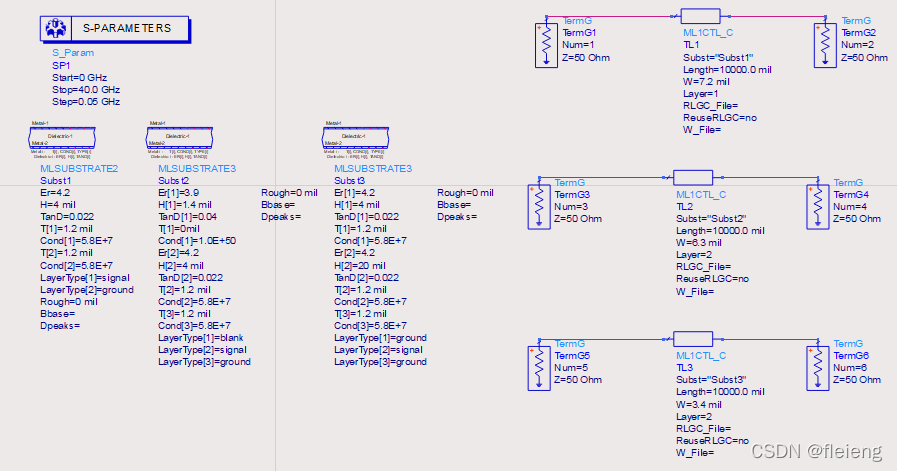

仿真验证模型图：绿油损耗值一般为0.03-0.04，为了实验看出明显效果采用最大值。

在这里插入图片描述

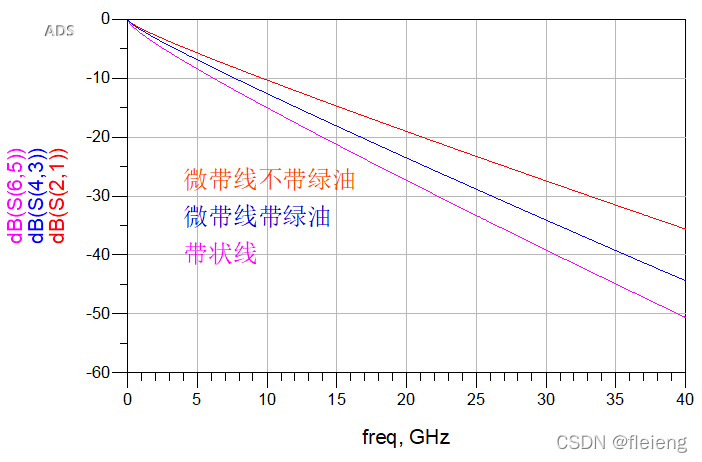

从下图仿真结果明显看出来，采用FR4板材微带线更有优势。

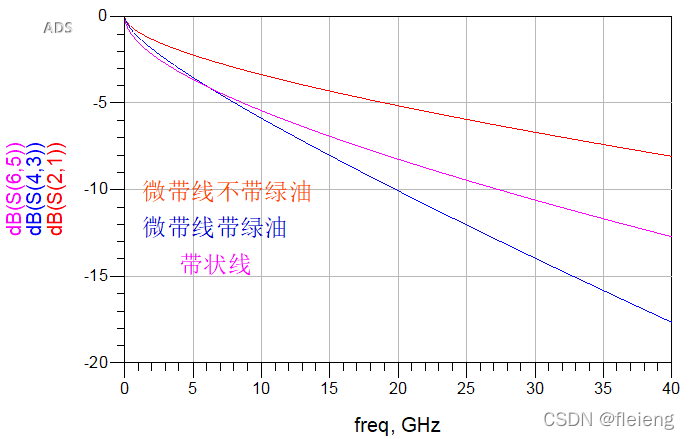

采用高速板材松下M6板材（DF值为0.002）时，微带线在有或者没有绿油情况，和带状线仿真验证。从下图仿真结构看出，由于绿油损耗跟高速板材损耗相差更大，带来的损耗更为明显，
这时候选用高速板材走高速信号时，带状线就有明显的优势。
