AntiPad反焊盘越大,过孔阻抗跌落就越小

本文探讨了如何通过调整AntiPad(反焊盘)的大小来减小过孔阻抗波动,以提升高速信号的稳定性。通过HFSS建模和TDR测试,发现反焊盘尺寸在23-24mil时阻抗最稳定,适合在高速电路设计中应用仿真计算最佳设置。

AntiPad反焊盘越大,过孔阻抗跌落就越小

AntiPad就是通常我们所说反焊盘。下图的为一对差分线过孔,在GND平面的图。
在这里插入图片描述
过孔到铜皮有段距离就称为反焊盘。过孔与周围铜皮会形成容性。就好像电容的两个极,反焊盘就是两个电极之间的距离。
容性的大小会因为反焊盘的大小而改变。可以通过调整反焊盘的大小调整过孔容性。过孔容性有影响着阻抗,进而可以通过
调整反焊盘的大小,来调节阻抗的浮动。

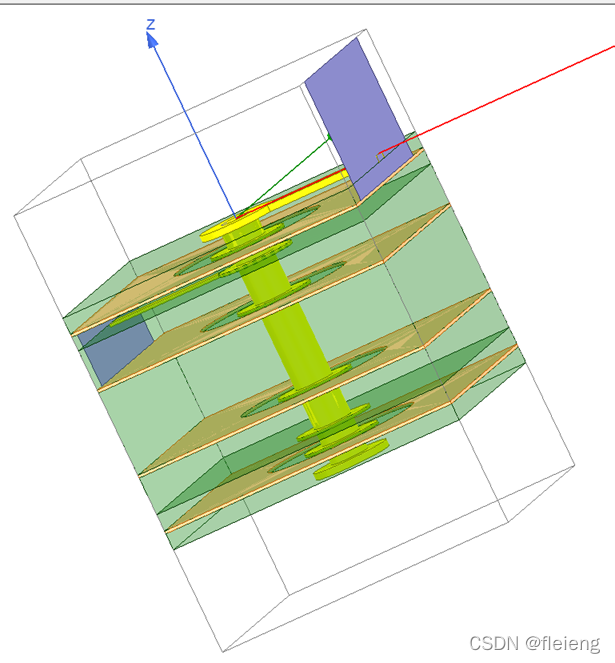

通过HFSS建模过孔:

在这里插入图片描述
通过参数扫描反焊盘14mil到24mil,间隔为1mil。
在这里插入图片描述

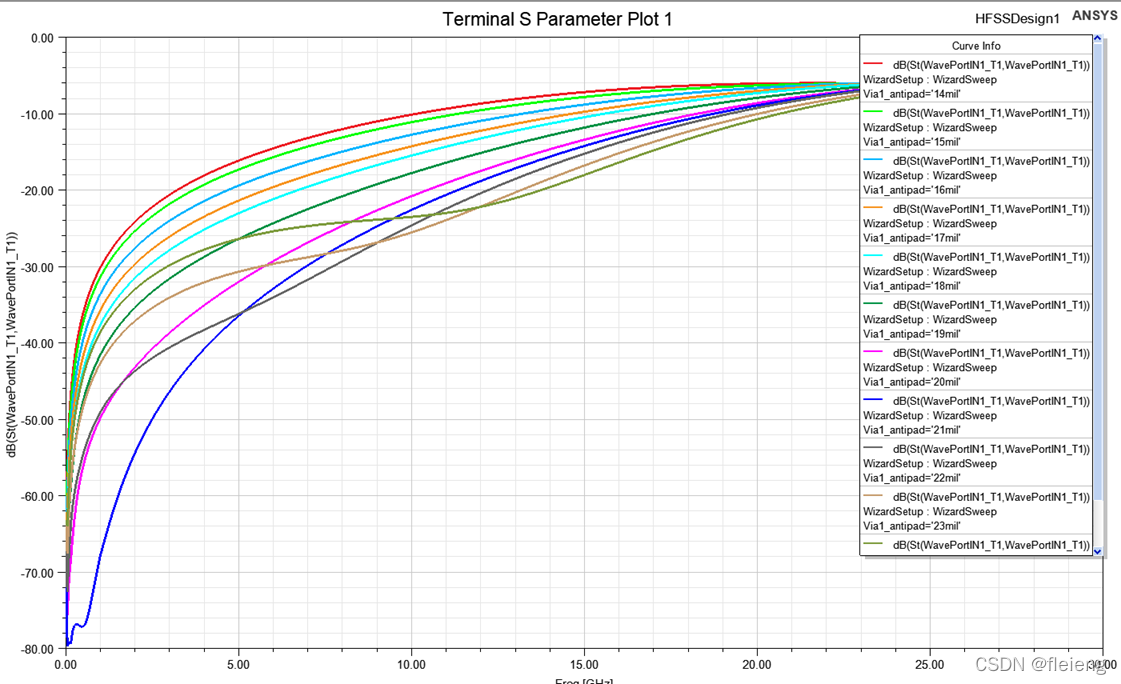

从S参数回损也可以看出来,距离越大回损越小。下面通过TDR阻抗可以更明显看出来。
在这里插入图片描述

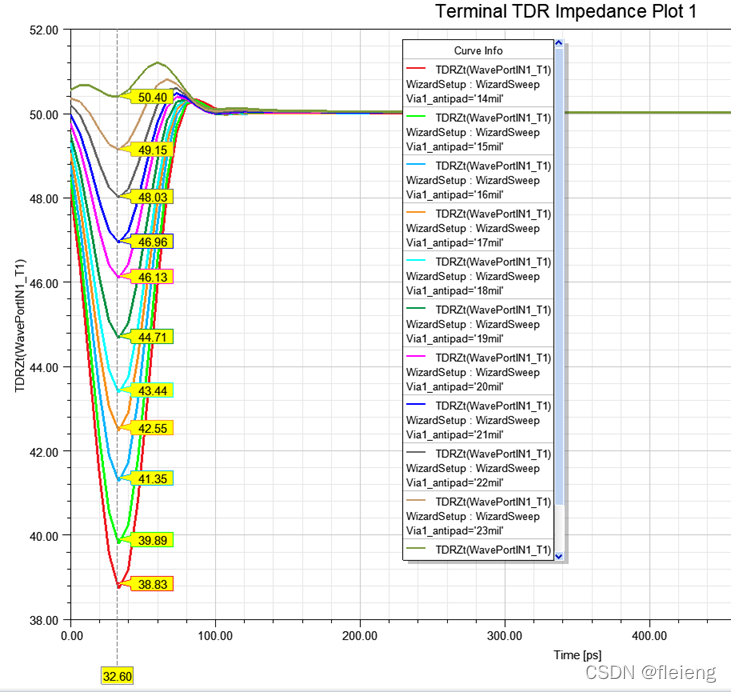

上图TDR可以看出来,反焊盘设置为23mil或者24mil阻抗的波动最小。在一些高速信号中可以使用仿真软件计算找到最优的值设置反焊盘来降低阻抗的波动。

<think>我们参考了用户提供的引用内容,其中引用[1]和引用[2]都提到了PCB设计中过孔的设计标准。用户的问题聚焦于“PCB设计常用过孔孔径与尺寸”,因此我们将从引用中提取关键信息,并结合实际设计经验进行回答。关键点:1.过孔孔径的常用值:引用[1]提供了优选系列:24mil,20mil,16mil,12mil,8mil。同时,引用[2]提到内孔一般不小于0.6mm(约24mil),因为加工难度。2.直径与孔径的关系:引用[1]给出了对应关系表,并提供了计算公式。 3.板厚与最小孔径的关系:引用[1]指出板厚孔径比应小于5-8,并给出了板厚与最小孔径的对应关系。我们将这些信息整理成清晰的表格和说明,并注意单位转换(1mm≈39.37mil,实际设计中常用1mm=40mil估算)。回答结构: 1.常用过孔孔径及对应尺寸(基于引用[1]的优选系列)2.设计标准(包括孔径与直径的关系公式) 3.板厚与最小孔径的关系(引用[1])4.注意事项(如边缘到板边的距离)最后,生成相关问题。</think>### PCB设计常用过孔孔径与尺寸标准 根据PCB制造工艺和设计规范,常用过孔尺寸如下(单位:mm/mil): #### 1. **标准过孔尺寸对照表** | 孔径 (mm) | 孔径 (mil) | 直径 (mm) | 直径 (mil) | 适用场景 | |-----------|------------|---------------|----------------|----------| | 0.4 | 16 | 1.0-1.2 | 40-48 | 高密度板 | | 0.6 | 24 | 1.5 | 60 | **最常用** | | 0.8 | 31 | 2.0-2.5 | 80-100 | 电源/大电流 | | 1.0 | 39 | 2.5-3.0 | 100-120 | 大电流路径 | | 1.2 | 47 | 3.0-3.5 | 120-140 | 特殊大电流 | > **设计原则**: > 内径 $d$(孔径) ≥ 引脚直径 + 0.2mm > 外径 $D$(直径) ≈ $1.5d \sim 3d$(公式:$D/d = 1.5-3$)[^1][^2] #### 2. **板厚与最小孔径关系** | 板厚 (mm) | 最小孔径 (mm) | 最小孔径 (mil) | 板厚孔径比 | |-----------|---------------|----------------|------------| | 1.0 | 0.2 | 8 | ≤ 5 | | 1.6 | 0.3 | 12 | ≤ 5.3 | | 2.0 | 0.4 | 16 | ≤ 5 | | 2.5 | 0.5 | 20 | ≤ 5 | | 3.0 | 0.6 | 24 | ≤ 5 | > **关键规则**: > - 孔径必须满足 $\frac{\text{板厚}}{\text{孔径}} \leq 5-8$[^1] > - 边缘到板边距离 > 1mm(防加工缺损)[^1] #### 3. **特殊场景设计建议** - **高密度板**: 最小孔径 0.3mm(12mil),直径 0.8mm(32mil) - **电源过孔**: 电流 ≥ 2A 时,孔径 ≥ 0.8mm,直径 ≥ 2.5mm - **高速信号过孔**: 优先选用 0.2-0.3mm(8-12mil)小孔径减少寄生电容 > **制造限制**: > 孔径 < 0.6mm(24mil)时加工难度显著增加,需与板厂确认工艺能力[^2] --- ### 设计示例 **为直径 0.5mm 的引脚设计**: - 孔径 $d = 0.5 + 0.2 = 0.7\text{mm}$(28mil) - 直径 $D = 1.5 \times 0.7 ≈ 1.05\text{mm}$(42mil) → 取标准值 1.2mm(48mil) ```python # 尺寸计算工具 def calc_pad_size(pin_dia, board_thick): via_dia = pin_dia + 0.2 # 最小孔径 pad_dia = max(1.5 * via_dia, board_thick/5) # 满足板厚孔径比 return round(via_dia, 2), round(pad_dia, 2) # 示例:引脚0.6mm,板厚1.6mm via, pad = calc_pad_size(0.6, 1.6) print(f"孔径: {via}mm, 直径: {pad}mm") ``` 输出:`孔径: 0.8mm, 直径: 1.2mm`
