一文搞懂卷积神经网络：从基础到实战

引言

在当今人工智能飞速发展的时代，卷积神经网络（Convolutional Neural Networks，简称 CNN）作为深度学习领域的重要分支，无疑占据着举足轻重的地位。它的出现，犹如一颗璀璨的明星，为众多复杂问题的解决提供了强大的技术支持，尤其是在计算机视觉、语音识别、自然语言处理等领域，发挥着不可或缺的作用。

从早期简单的图像识别任务，到如今广泛应用于自动驾驶、医学影像诊断、智能安防、智能推荐等多个领域，卷积神经网络的影响力与日俱增。在自动驾驶中，它能够实时准确地识别道路上的各种交通标志、车辆、行人等目标，为车辆的安全行驶提供关键决策依据；在医学影像诊断中，它可以帮助医生快速、精准地检测出疾病的特征，辅助疾病的诊断和治疗；在智能安防领域，它能够实现高效的人脸识别、行为分析等功能，为公共安全保驾护航；在智能推荐系统中，它通过对用户行为数据的分析和理解，为用户提供个性化的推荐服务，提升用户体验。

正是由于卷积神经网络在各个领域展现出的巨大潜力和卓越性能，深入了解和掌握这一技术变得尤为重要。本文将全面、深入地介绍卷积神经网络，从其基本原理、网络结构、关键技术，到实际应用案例以及未来发展趋势，力求为读者呈现一个完整的卷积神经网络知识体系，帮助大家更好地理解和应用这一强大的技术工具。

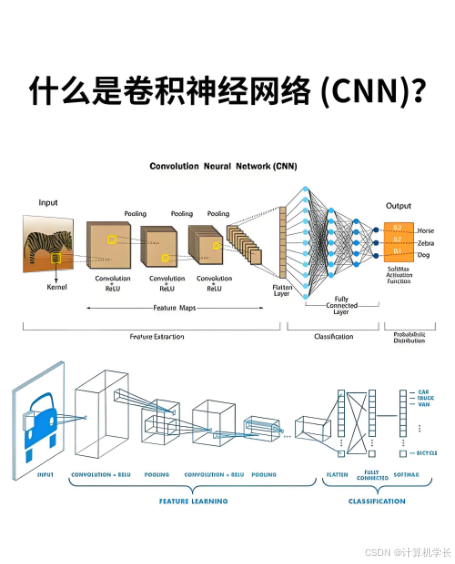

卷积神经网络是什么

卷积神经网络（Convolutional Neural Networks，CNN）是一类包含卷积计算且具有深度结构的前馈神经网络，是深度学习的代表算法之一 。它仿造生物的视知觉机制构建，可进行监督学习和非监督学习。其核心特点在于局部连接、权值共享和池化操作，这些特点使得 CNN 在处理图像、音频等具有网格结构的数据时表现卓越。

与普通神经网络相比，CNN 具有诸多独特之处。普通神经网络通常由全连接层构成，每个神经元与前一层的所有神经元相连，这就导致在处理高维数据（如图像）时，参数数量极为庞大。例如，对于一张大小为 224×224 的彩色图像（3 个通道），输入层神经元数量为 224×224×3 = 150528 个，如果与下一层的 100 个神经元全连接，那么仅这一层的参数数量就达到 150528×100 = 15052800 个。如此巨大的参数量不仅会导致计算复杂度大幅增加，还极易引发过拟合问题。

而卷积神经网络通过引入卷积层来提取局部特征，每个卷积核在输入数据上滑动，仅与局部区域的神经元相连，大大减少了参数数量。同时，权值共享机制使得卷积核在不同位置提取相同特征时，使用相同的参数，进一步降低了模型的复杂度。以一个 3×3 大小的卷积核为例，无论它在图像的哪个位置滑动，其参数始终保持不变。此外，CNN 中的池化层能够对特征图进行下采样，在保留关键信息的同时，有效减少数据量，提高模型的计算效率和泛化能力。在图像识别任务中，普通神经网络可能难以捕捉到图像中物体的局部特征以及它们之间的空间关系，而 CNN 则能够通过卷积层和池化层的交替使用，自动学习到从简单边缘到复杂物体结构的多层次特征表示 ，从而在图像识别、目标检测、图像分割等任务中取得优异的性能表现。

核心组件及原理

卷积神经网络（CNN）作为一种强大的深度学习模型，其卓越的性能源于多个核心组件的协同工作。这些组件各自具有独特的功能和原理，它们相互配合，使得 CNN 能够有效地处理和分析各种数据，尤其是在图像识别、目标检测、图像分割等计算机视觉领域取得了显著的成果。下面将详细介绍卷积神经网络的几个核心组件及其原理。

（一）卷积层

卷积层是卷积神经网络的核心组成部分，其主要功能是通过卷积操作来提取数据的特征 。在图像处理中，卷积操作可以看作是一个卷积核（也称为滤波器）在输入图像上滑动，对每个滑动位置的局部区域进行计算，从而生成输出特征图。

具体来说，假设输入图像为\(I\)，卷积核为\(K\)，输出特征图为\(C\)。卷积核的大小通常为奇数，如\(3×3\)、\(5×5\)等，这样可以保证有一个中心像素。在计算时，卷积核会从图像的左上角开始，按照一定的步长（通常为 1 或 2）依次在图像上滑动。对于每个滑动位置，卷积核与对应的图像局部区域进行元素相乘，然后将所有乘积结果相加，得到输出特征图对应位置的一个值。例如，对于一个\(3×3\)的卷积核和一个\(5×5\)的输入图像，当卷积核在图像左上角滑动时，它会与图像左上角的\(3×3\)区域进行计算，将卷积核中的每个元素与该区域中对应的像素值相乘，然后将这 9 个乘积结果相加，得到输出特征图左上角的一个值。接着，卷积核向右滑动一个步长，再次进行上述计算，得到输出特征图下一个位置的值，以此类推，直到卷积核遍历完整个图像。

在这个过程中，不同类型的卷积核能够提取出不同的图像特征。例如，一个垂直边缘检测卷积核，其内部元素的设置使得它在与图像中的垂直边缘区域进行卷积计算时，能够产生较大的输出值，从而突出显示图像中的垂直边缘；而水平边缘检测卷积核则专门用于检测图像中的水平边缘。此外，还有一些卷积核可以检测图像中的纹理、角点等特征。通过使用多个不同的卷积核，卷积层可以同时提取出图像的多种特征，这些特征图包含了图像中不同方面的信息，为后续的处理和分析提供了丰富的数据基础。

（二）池化层

池化层也是卷积神经网络中常用的一种组件，其主要作用是对特征图进行下采样，降低数据的维度，减少计算量，同时在一定程度上还能防止过拟合。常见的池化操作有最大池化（Max Pooling）和平均池化（Average Pooling）。

最大池化操作是在一个固定大小的池化窗口内（如\(2×2\)、\(3×3\)等）选择最大值作为输出。例如，对于一个\(2×2\)的池化窗口，当它在特征图上滑动时，会从窗口覆盖的\(2×2\)区域的 4 个元素中选择最大值，将其作为输出特征图对应位置的值。这种操作能够保留图像中最重要、最显著的特征，因为最大值往往代表了该区域中最突出的信息，对于边缘、轮廓等特征的保留效果较好。例如，在图像中，如果某个区域存在明显的边缘，那么在最大池化操作中，边缘处的较大像素值会被保留下来，而其他相对较小的值则被忽略，从而使得图像的边缘特征更加突出。

平均池化则是计算池化窗口内所有元素的平均值作为输出。同样以\(2×2\)的池化窗口为例，在计算时，会将窗口内的 4 个元素相加，然后除以 4，得到的平均值作为输出特征图对应位置的值。平均池化更注重提取图像的整体特征，它可以对特征图进行平滑处理，减少噪声的影响，在一些对整体特征要求较高的任务中表现出色。比如在图像分类任务中，平均池化可以帮助模型更好地捕捉图像的整体特征，从而提高分类的准确性。

通过池化层的操作，特征图的尺寸会减小，例如使用\(2×2\)的池化窗口和步长为 2 的操作，特征图的高度和宽度都会变为原来的一半，而通道数保持不变。这样不仅减少了数据量，降低了计算复杂度，还能使模型对输入数据的微小变化具有更强的鲁棒性，即模型在面对输入数据的平移、旋转等小的变换时，输出结果不会发生明显变化，从而提高了模型的泛化能力。

（三）全连接层

全连接层通常位于卷积神经网络的最后几层，它的作用是将前面卷积层和池化层提取到的特征进行整合，并映射到最终的分类或回归结果。在全连接层中，每个神经元都与前一层的所有神经元相连，这意味着前一层的每个特征都会对全连接层的每个神经元产生影响。

经过卷积层和池化层的处理后，图像数据被转换为一系列的特征图。在进入全连接层之前，这些特征图通常需要进行扁平化操作，即将多维的特征图转换为一维的向量。例如，对于一个大小为\(5×5×64\)的特征图（假设通道数为 64），扁平化后会得到一个长度为\(5×5×64 = 1600\)的一维向量。这个一维向量作为全连接层的输入，与全连接层中的权重矩阵进行矩阵乘法运算，再加上偏置项，最后通过激活函数（如 ReLU、Sigmoid 等）进行非线性变换，得到全连接层的输出。如果是分类任务，全连接层的输出通常会经过 Softmax 函数，将其转换为各个类别的概率分布，从而确定输入数据所属的类别；如果是回归任务，则直接输出一个连续的数值结果。

全连接层可以看作是一个传统的多层感知机（MLP），它能够对输入的特征进行复杂的非线性组合和变换，从而学习到数据中的高级语义信息，做出准确的预测和判断。然而，由于全连接层的参数数量较多，容易导致过拟合问题，因此在实际应用中，通常会结合一些正则化技术（如 L1、L2 正则化、Dropout 等）来减少过拟合的风险，提高模型的泛化能力。

（四）激活函数

激活函数在卷积神经网络中起着至关重要的作用，它为神经网络引入了非线性因素，使得模型能够学习到数据中的复杂模式和关系，大大增强了模型的表达能力。如果没有激活函数，神经网络将只是一个简单的线性模型，其输出仅仅是输入的线性组合，无论网络有多少层，都只能表示线性关系，无法处理复杂的非线性问题。

常见的激活函数有 ReLU（Rectified Linear Unit）、Sigmoid、Tanh 等。ReLU 函数的定义为\(f(x) = max(0, x)\)，即当输入\(x\)大于 0 时，输出为\(x\)；当输入\(x\)小于等于 0 时，输出为 0。ReLU 函数具有计算简单、收敛速度快等优点，能够有效缓解梯度消失问题，在卷积神经网络中被广泛应用。例如，在一个卷积层之后使用 ReLU 激活函数，它可以将卷积层输出的特征图中的负值部分置为 0，只保留正值部分，这样可以突出图像中的有效特征，抑制噪声和无关信息。

Sigmoid 函数的数学表达式为\(f(x) = \frac{1}{1 + e^{-x}}\)，它将输入值映射到 0 到 1 之间，常用于二分类问题的输出层，将神经网络的输出解释为概率。然而，Sigmoid 函数存在梯度饱和问题，当输入值较大或较小时，梯度会接近于零，导致梯度消失，使得网络在训练过程中难以更新参数，学习速度变慢。

Tanh 函数（双曲正切函数）的表达式为\(f(x) = \frac{e^{x} - e^{-x}}{e^{x} + e^{-x}}\)，它将输入值映射到 -1 到 1 之间，是 Sigmoid 函数的平移和缩放版本，具有与 Sigmoid 函数相似的 S 形曲线，但输出以零为中心，这有助于减少梯度更新不均匀的问题。不过，Tanh 函数同样存在梯度饱和问题，在输入值较大或较小时，梯度也会趋近于零。

不同的激活函数适用于不同的场景和任务，在实际应用中，需要根据具体情况选择合适的激活函数，以优化模型的性能和训练效果。

发展历程回顾

（一）起源

卷积神经网络的起源可以追溯到 20 世纪 80 年代，当时学者们开始探索如何模仿人类视觉系统的工作原理来设计神经网络 。1980 年，日本学者福岛康邦（Kunihiko Fukushima）提出了 Neocognitron，这是最早的卷积神经网络模型之一，它通过多层的卷积和池化操作来提取图像特征，并使用反向传播算法进行训练，为后来的 CNN 提供了重要的设计思路。

1998 年，Yann LeCun 等人在 AT&T 贝尔实验室开发了 LeNet-5，这是第一个成功应用于实际任务的卷积神经网络，它在手写数字识别任务中表现出色，尤其是在 MNIST 数据集上，能够准确识别 0 到 9 的手写数字，也被用于支票上的手写数字识别，每天处理数百万张支票。LeNet-5 的架构包括卷积层、池化层和全连接层，它的成功应用为 CNN 的进一步发展奠定了基础，被普遍认为是卷积神经网络（CNN）的开端，其经典结构和训练方法仍然对深度学习的发展和应用具有重要意义。 例如，在 MNIST 数据集的手写数字识别任务中，LeNet-5 能够学习到数字的各种特征，如笔画的形状、位置和连接关系等，从而准确地判断出数字的类别。

（二）发展与突破

在 LeNet-5 提出后的一段时间里，由于神经网络的可解释性以及数据和计算资源等原因，神经网络的发展一直处于低谷。直到 2012 年，Alex Krizhevsky、Ilya Sutskever 和 Geoffrey Hinton 提出的 AlexNet 在 ImageNet 大规模视觉识别挑战赛（ILSVRC）中取得了突破性的成绩，将错误率大幅降低，这一成绩引起了学界和业界的极大关注，标志着深度学习时代的开始。

AlexNet 继承了 LeNet 的思想，将卷积神经网络发展到更深更宽的网络。它包含 8 层结构，其中前 5 层为卷积层，后面 3 层为全连接层，最后一层是有 1000 类输出的 Softmax 层用作分类，学习参数有 6 千万个，神经元有 650,000 个。AlexNet 的主要创新点包括：成功使用 ReLU 作为 CNN 的激活函数，解决了 Sigmoid 在网络较深时的梯度弥散问题，加快了训练速度；训练时使用 Dropout 随机忽略一部分神经元，避免模型过拟合；在 CNN 中使用重叠的最大池化，避免平均池化的模糊化效果，提升了特征的丰富性；提出了 LRN 层，对局部神经元的活动创建竞争机制，增强了模型的泛化能力。此外，AlexNet 还使用 GPU 进行加速训练，充分利用了 GPU 高度并行的计算能力，使得训练大规模的神经网络成为可能。这些创新使得 AlexNet 在图像分类任务中展现出卓越的性能，推动了卷积神经网络在学术界和工业界的广泛应用和深入研究 。例如，在 ImageNet 数据集上，AlexNet 能够学习到图像中各种物体的复杂特征，从简单的边缘、纹理到物体的整体形状和结构，从而准确地对图像进行分类。

（三）多样化发展

2014 年，由牛津大学视觉几何组（VGG）提出的 VGGNet 通过增加网络深度来提高性能。VGGNet 主要贡献在于使用多个 3x3 卷积层替代大尺寸卷积核，减少了参数数量，同时证明了增加网络深度可以提高模型性能。VGG16 和 VGG19 成为经典的预训练模型，广泛应用于各种图像识别任务。其网络结构非常规整，由 2-2-3-3-3 的卷积结构组成，卷积层的滤波器数量从 64 到 128 再到 256 和 512，呈规律变化，每一次卷积像素呈规律减少，通道数呈规律增加 。在图像分类任务中，VGGNet 能够通过多层的卷积操作，逐步提取出图像从低层次到高层次的特征，从而对图像进行准确分类。

同年，Google Brain 团队提出了 GoogLeNet，引入了 Inception 模块，通过并行使用不同大小的卷积核来提取多尺度特征。GoogLeNet 通过 Inception 模块减少了参数数量，提高了计算效率，同时引入了辅助分类器，帮助缓解梯度消失问题。Inception 模块通过在同一层内使用多个不同大小的卷积核和池化操作，能够同时从不同尺度上提取特征，有助于网络更好地捕获图像中的局部和全局特征，提高了图像分类性能 。在 ILSVRC 2014 竞赛中，GoogLeNet 取得了优异的成绩，证明了其在图像分类任务上的有效性，其设计理念也为后续的深度卷积神经网络提供了启发。

2015 年，Kaiming He 等人提出的 ResNet 通过引入残差块解决了梯度消失问题，使得训练更深的网络成为可能。ResNet 的残差连接（Skip Connection）允许信息直接从前面的层传递到后面的层，通过增加网络深度，显著提高了模型性能，甚至训练出了一个 152 层的深度神经网络，并在 ImageNet 比赛分类任务上获得了冠军（top-5 错误率 3.57%）。当网络训练已经达到最优时，后续训练将会限制残差网络的映射，当残差被限制为 0 时，就只剩下全等映射的 x，网络也不会因为深度的加深造成准确率下降 。ResNet 的提出打破了深度网络无法训练的难题，其模型不仅在多个数据集上准确率得到提高，而且参数量还比 VGG 少，自此之后，很多神经网络的设计都借鉴了 ResNet 的思想，如 Google InceptionV4，DenseNet 等，推动了卷积神经网络性能的进一步提升。

应用领域展示

（一）图像识别

卷积神经网络在图像识别领域的应用极为广泛，展现出了卓越的性能和强大的优势。在人脸识别系统中，卷积神经网络通过构建深层的网络结构，能够自动学习到人脸的各种特征，如面部轮廓、五官比例、纹理细节等。这些特征被提取后，通过全连接层进行分类和识别，从而实现对不同人脸的准确区分。

在门禁系统中，卷积神经网络模型可以快速准确地识别出授权人员的面部信息，允许其进入；在安防监控中，能够实时监测人员的面部特征，与数据库中的信息进行比对，实现对可疑人员的预警和追踪。以 FaceNet 为代表的人脸识别模型，在大规模人脸数据集上进行训练，通过端到端的学习方式，能够生成具有高度判别性的人脸特征向量，即使在复杂的光照条件、姿态变化和表情差异下，也能保持较高的识别准确率，其在 LFW（Labeled Faces in the Wild）数据集上的准确率达到了 99% 以上 。

在车辆识别方面，卷积神经网络可以对车辆的外观特征进行学习和识别，包括车型、车牌等信息。在智能交通系统中，通过安装在道路上的摄像头采集车辆图像，卷积神经网络模型能够快速识别出车辆的品牌、型号，以及车牌号码，实现车辆的自动分类和流量统计。例如，在停车场管理系统中，通过车辆识别技术，系统可以自动识别车辆并记录进出时间，实现自动化的收费管理；在交通违章监测中，能够识别违章车辆的车牌号码，为后续的处罚提供依据。

字符识别也是卷积神经网络的重要应用领域之一。在光学字符识别（OCR）系统中，卷积神经网络可以对各种字体、大小和风格的字符进行准确识别。无论是手写字符还是印刷字符，卷积神经网络都能够通过学习字符的笔画结构、形状特征等，将字符图像转换为对应的文本信息。在文档处理中，OCR 技术可以快速将纸质文档中的文字转换为电子文本，方便编辑和存储；在车牌识别中，能够准确识别车牌上的字符，提高车牌识别的准确率和效率。

卷积神经网络在图像识别领域的优势主要体现在其强大的特征提取能力和自动学习能力上。它能够自动从大量的图像数据中学习到有效的特征表示，避免了传统方法中手工设计特征的局限性和主观性。同时，卷积神经网络的多层结构可以对图像进行多层次的特征提取，从低级的边缘、纹理特征到高级的语义特征，从而提高识别的准确性和鲁棒性。此外，随着计算能力的不断提升和算法的不断优化，卷积神经网络在图像识别任务中的速度和效率也得到了显著提高，能够满足实时性要求较高的应用场景。

（二）目标检测

在智能安防领域，卷积神经网络被广泛应用于视频监控系统中，用于实时检测监控画面中的人员、车辆、异常行为等目标。通过对大量监控视频数据的学习，卷积神经网络能够准确识别出不同的目标物体，并标注出它们的位置和类别。在公共场所的安防监控中，系统可以实时检测到人员的聚集、斗殴、闯入等异常行为，及时发出警报，保障公共安全。

以基于卷积神经网络的行人检测算法为例，该算法通过在大量包含行人的图像上进行训练，学习到行人的特征模式。在实际应用中，当监控摄像头捕捉到视频画面后，算法会对每一帧图像进行分析，快速准确地检测出行人的位置，并标记出边界框。即使行人在画面中处于不同的姿态、穿着不同的服装，或者部分身体被遮挡，卷积神经网络也能凭借其强大的特征提取和模式识别能力，有效地检测到行人的存在，大大提高了安防监控的效率和准确性，减少了人工监控的工作量和误判率。

在自动驾驶领域，目标检测是关键技术之一，而卷积神经网络在其中发挥着核心作用。自动驾驶汽车需要实时感知周围的环境信息，包括识别道路上的交通标志、车辆、行人等目标物体，并准确确定它们的位置和运动状态，以便做出合理的驾驶决策。

卷积神经网络可以通过对车载摄像头采集的图像进行分析，快速识别出各种交通标志，如限速标志、禁止通行标志、转弯标志等，以及检测到前方、后方和周围的车辆和行人。以 YOLO（You Only Look Once）系列算法为代表的卷积神经网络目标检测模型，能够在极短的时间内对输入图像进行处理，同时检测出多个目标物体，并输出它们的类别和位置信息。在实际驾驶过程中，这些信息被传输给自动驾驶汽车的决策系统，帮助车辆自动调整速度、保持车距、选择行驶路线等，确保行驶的安全性和顺畅性，为实现高度自动化的驾驶提供了有力支持。

（三）语义分割

在医学图像分析中，卷积神经网络的语义分割技术能够对医学影像（如 X 光、CT、MRI 等）进行精细分析，将图像中的每个像素分类为不同的组织或器官类别，为医生提供准确的诊断信息。在肿瘤检测中，通过语义分割可以精确勾勒出肿瘤的边界，帮助医生判断肿瘤的大小、形状和位置，从而制定个性化的治疗方案。

以肺部 CT 图像的语义分割为例，卷积神经网络模型可以学习到肺部组织、血管、气管以及肿瘤等不同结构的特征。在对 CT 图像进行处理时，模型能够将每个像素准确地分类为相应的类别，清晰地分割出肺部的各个区域，包括正常组织和病变组织。这不仅有助于医生早期发现肺部疾病，如肺癌、肺炎等，还能在治疗过程中对病情的发展和治疗效果进行监测和评估，提高诊断的准确性和治疗的有效性，为患者的健康提供重要保障。

在卫星图像解译中，语义分割技术可以将卫星图像中的不同地物类型（如建筑物、道路、植被、水体等）进行区分和标注，为城市规划、农业监测、资源调查等提供重要的数据支持。通过对高分辨率卫星图像的语义分割，能够快速准确地获取城市的建筑分布、道路网络、绿化覆盖等信息，为城市的规划和发展提供决策依据。

在农业领域，利用卫星图像的语义分割可以监测农作物的生长状况、病虫害情况以及土地利用情况，帮助农民合理安排农事活动，提高农业生产效率。例如，通过对卫星图像的分析，能够识别出农田中的干旱区域、病虫害发生区域，及时采取灌溉、防治等措施，保障农作物的生长和产量。此外，在自然资源调查中，语义分割技术可以帮助识别森林、矿产等资源的分布情况，为资源的合理开发和保护提供科学依据。

实战演练：基于 Python 和 TensorFlow 构建简单 CNN 模型

（一）准备数据集

本实战演练选用 MNIST 手写数字数据集，它是一个经典的图像数据集，包含 60,000 张训练图像和 10,000 张测试图像，每张图像都是 28×28 像素的手写数字灰度图，数字范围从 0 到 9，在深度学习领域被广泛用于图像识别任务的入门和基准测试 。在 Python 中使用 TensorFlow 加载 MNIST 数据集，代码如下：

import tensorflow as tf

from tensorflow.keras.datasets import mnist

# 加载MNIST数据集

(train_images, train_labels), (test_images, test_labels) = mnist.load_data()

上述代码通过tf.keras.datasets.mnist.load_data()函数，自动从指定源下载 MNIST 数据集，并将其划分为训练集和测试集。其中，train_images和test_images分别是训练集和测试集的图像数据，形状为 (样本数，28, 28)；train_labels和test_labels分别是训练集和测试集的标签数据，形状为 (样本数，)。

加载数据后，需对数据进行预处理，将图像数据归一化到 0 - 1 范围，以提升模型训练效果。对标签数据进行独热编码（One - Hot Encoding），将其转换为适合分类任务的格式。具体代码如下：

# 图像数据归一化

train_images = train_images / 255.0

test_images = test_images / 255.0

# 标签数据独热编码

train_labels = tf.keras.utils.to_categorical(train_labels, 10)

test_labels = tf.keras.utils.to_categorical(test_labels, 10)

在这段代码中，通过将图像数据除以 255，将像素值范围从 0 - 255 归一化到 0 - 1。利用tf.keras.utils.to_categorical函数对标签数据进行独热编码，将每个数字标签转换为长度为 10 的向量，对应数字的位置为 1，其余位置为 0 。例如，数字 5 的独热编码为 [0, 0, 0, 0, 0, 1, 0, 0, 0, 0]。

（二）搭建模型

使用 TensorFlow 搭建一个简单的卷积神经网络模型，该模型包含两个卷积层、两个池化层和两个全连接层。具体搭建步骤如下：

model = tf.keras.Sequential([

# 第一个卷积层，32个3x3的卷积核，激活函数为ReLU，输入形状为(28, 28, 1)

tf.keras.layers.Conv2D(32, (3, 3), activation='relu', input_shape=(28, 28, 1)),

# 最大池化层，池化窗口为2x2

tf.keras.layers.MaxPooling2D((2, 2)),

# 第二个卷积层，64个3x3的卷积核，激活函数为ReLU

tf.keras.layers.Conv2D(64, (3, 3), activation='relu'),

# 最大池化层，池化窗口为2x2

tf.keras.layers.MaxPooling2D((2, 2)),

# 将多维数据展平为一维

tf.keras.layers.Flatten(),

# 第一个全连接层，128个神经元，激活函数为ReLU

tf.keras.layers.Dense(128, activation='relu'),

# 第二个全连接层，10个神经元，激活函数为softmax，用于多分类

tf.keras.layers.Dense(10, activation='softmax')

])

在这个模型中，Sequential类用于按顺序堆叠神经网络层。第一层Conv2D中，使用 32 个大小为 3×3 的卷积核，对输入图像进行卷积操作，激活函数选择 ReLU，以引入非线性。input_shape=(28, 28, 1)指定输入图像的形状，因为是灰度图，所以通道数为 1。接着的MaxPooling2D层进行最大池化操作，池化窗口为 2×2，用于降低特征图的尺寸，减少计算量。第二个卷积层和池化层的操作类似，只是卷积核数量增加到 64 个，进一步提取更高级的特征 。Flatten层将多维的特征图展平为一维向量，以便输入到全连接层。两个Dense全连接层，第一个有 128 个神经元，进一步对特征进行组合和变换；第二个有 10 个神经元，对应 10 个数字类别，使用 softmax 激活函数输出每个类别的概率分布 。

（三）模型训练与评估

搭建好模型后，需要对其进行编译，配置训练过程。指定损失函数、优化器和评估指标，代码如下：

model.compile(optimizer='adam',

loss='categorical_crossentropy',

metrics=['accuracy'])

在这段代码中，选用 Adam 优化器，它是一种自适应学习率的优化算法，能在训练过程中自动调整学习率，提高训练效率和稳定性。损失函数选择categorical_crossentropy，即分类交叉熵损失函数，适用于多分类问题，用于衡量模型预测结果与真实标签之间的差异 。评估指标选择accuracy，即准确率，用于评估模型在训练和测试过程中的分类准确性。

完成模型编译后，开始训练模型。使用fit方法，传入训练数据、标签、训练轮数和批次大小等参数，代码如下：

history = model.fit(train_images[..., tf.newaxis], train_labels, epochs=5, batch_size=64)

这里，train_images[..., tf.newaxis]是为图像数据增加一个维度，使其形状变为 (样本数，28, 28, 1)，以满足卷积层的输入要求。epochs=5表示训练 5 轮，batch_size=64表示每批次训练使用 64 个样本。在训练过程中，模型会不断调整参数，以最小化损失函数。history变量记录了训练过程中的各种指标，如损失值和准确率，方便后续分析和可视化。

训练完成后，使用测试集对模型进行评估，查看模型在未知数据上的性能表现，代码如下：

test_loss, test_acc = model.evaluate(test_images[..., tf.newaxis], test_labels)

print('Test accuracy:', test_acc)

通过evaluate方法，传入测试数据和标签，模型会计算在测试集上的损失值和准确率。test_loss为测试集上的损失值，test_acc为测试集上的准确率。打印test_acc，可直观了解模型在测试集上的分类准确性。在训练过程中，模型的准确率会逐渐提升，损失值会逐渐降低。通过绘制训练过程中的准确率和损失值曲线，可以更直观地观察模型的训练情况和性能变化。使用matplotlib库进行可视化，代码如下：

import matplotlib.pyplot as plt

acc = history.history['accuracy']

loss = history.history['loss']

plt.figure(figsize=(12, 4))

plt.subplot(1, 2, 1)

plt.plot(acc, label='Training Accuracy')

plt.title('Training Accuracy')

plt.xlabel('Epoch')

plt.ylabel('Accuracy')

plt.legend()

plt.subplot(1, 2, 2)

plt.plot(loss, label='Training Loss')

plt.title('Training Loss')

plt.xlabel('Epoch')

plt.ylabel('Loss')

plt.legend()

plt.show()

上述代码从history中提取训练过程中的准确率和损失值，使用matplotlib库创建一个包含两个子图的图表。左子图绘制训练准确率随训练轮数的变化曲线，右子图绘制训练损失值随训练轮数的变化曲线。通过观察这些曲线，可以判断模型是否过拟合或欠拟合，以及训练是否收敛 。例如，如果训练准确率持续上升，而验证准确率在某一轮后开始下降，可能出现了过拟合；如果训练损失值和验证损失值都很高且没有下降趋势，可能存在欠拟合问题。

挑战与展望

尽管卷积神经网络在众多领域取得了显著的成果，但它仍然面临着一些挑战。

面临的挑战

1. 数据需求大：训练高性能的卷积神经网络通常需要大量的标注数据。获取和标注大规模的数据是一项耗时、费力且成本高昂的工作。在医学图像分析中，收集和标注大量的医学影像数据需要专业的医学知识和大量的时间，标注的准确性也至关重要，这增加了数据准备的难度和成本。此外，如果数据量不足或数据分布不均衡，模型可能会出现过拟合或对某些类别的识别能力较差的问题，影响模型的泛化性能。

1. 计算资源消耗高：卷积神经网络模型结构复杂，参数众多，训练和推理过程需要消耗大量的计算资源，尤其是在处理高分辨率图像或大规模数据集时，对硬件设备（如 GPU）的要求较高。训练一个大型的图像识别模型，可能需要使用多块高性能的 GPU，并花费数天甚至数周的时间。这不仅增加了计算成本，也限制了模型在一些资源受限的环境中的应用，如移动设备和嵌入式系统。

1. 可解释性差：卷积神经网络属于黑盒模型，其决策过程和内部机制难以理解。虽然模型能够在各种任务中取得良好的性能，但很难解释模型是如何做出决策的，以及哪些特征对决策起到了关键作用。在医疗诊断、金融风险评估等对决策可解释性要求较高的领域，这一问题限制了卷积神经网络的应用。医生在使用基于卷积神经网络的诊断系统时，可能需要了解模型判断疾病的依据，以便做出更准确的诊断和治疗决策，但目前的卷积神经网络模型很难提供这样的解释。

1. 对输入数据的变形敏感：卷积神经网络对输入数据的变形、旋转等变化较为敏感，这可能导致模型在处理具有变形或扭曲的图像时性能下降。当图像中的物体发生旋转或拉伸时，卷积神经网络可能无法准确识别物体的类别和位置，影响模型的准确性和鲁棒性。在实际应用中，输入数据往往会受到各种因素的影响而发生变化，如何提高卷积神经网络对这些变化的适应性是一个亟待解决的问题。

未来发展方向

1. 模型轻量化：为了降低卷积神经网络对计算资源的需求，使其能够在资源受限的设备上运行，研究人员正在致力于模型轻量化技术的研究。这包括设计更高效的网络结构，减少参数数量，以及采用模型压缩技术，如剪枝、量化和知识蒸馏等。通过剪枝可以去除模型中不重要的连接和参数，减少模型的复杂度；量化技术可以将模型中的参数和计算过程用低精度的数据表示，降低内存占用和计算量；知识蒸馏则是将一个大模型（教师模型）的知识迁移到一个小模型（学生模型）中，使小模型在保持较高性能的同时，减少模型的大小和计算成本。

1. 可解释性研究：提高卷积神经网络的可解释性是当前的研究热点之一。研究人员提出了多种方法来解释模型的决策过程，如可视化技术、注意力机制和基于规则的解释方法等。通过可视化技术，可以将模型学习到的特征图、卷积核等可视化，直观地展示模型对输入数据的处理过程；注意力机制可以使模型在处理数据时关注重要的区域和特征，从而提供一种可解释的方式；基于规则的解释方法则是通过提取模型中的规则和模式，来解释模型的决策依据。这些方法有助于人们更好地理解卷积神经网络的工作原理，提高模型的可信度和可靠性。

1. 与其他技术融合：卷积神经网络与其他技术的融合也是未来的发展趋势之一。例如，将卷积神经网络与生成对抗网络（GANs）相结合，可以用于图像生成、图像修复和图像风格迁移等任务；与强化学习相结合，可以应用于自动驾驶、机器人控制等领域，使模型能够根据环境的反馈进行决策和学习；与迁移学习相结合，可以利用已有的预训练模型，快速适应新的任务和数据集，减少训练时间和数据需求。此外，随着量子计算技术的发展，将卷积神经网络与量子计算相结合，可能会为模型的训练和推理带来新的突破。

1. 拓展应用领域：随着卷积神经网络技术的不断发展，其应用领域也将不断拓展。除了在计算机视觉、语音识别和自然语言处理等传统领域的深入应用外，卷积神经网络还将在生物信息学、环境科学、金融分析等领域发挥重要作用。在生物信息学中，可以利用卷积神经网络分析基因序列数据，预测蛋白质结构和功能；在环境科学中，可以用于分析卫星图像和气象数据，预测气候变化和自然灾害；在金融分析中，可以用于股票价格预测和风险评估等。未来，卷积神经网络有望在更多领域实现创新应用，为解决复杂的实际问题提供有力的技术支持。

结语

卷积神经网络作为深度学习领域的关键技术，以其独特的结构和强大的特征提取能力，在众多领域取得了令人瞩目的成果。从图像识别到目标检测，从语义分割到语音识别，CNN 已经成为解决复杂问题的有力工具，极大地推动了人工智能的发展和应用。

通过本文的介绍，我们深入了解了卷积神经网络的基本原理、核心组件及其在不同领域的广泛应用。同时，我们也认识到 CNN 在发展过程中面临的挑战，如数据需求大、计算资源消耗高、可解释性差等。然而，这些挑战也为研究人员提供了广阔的研究空间和创新机遇。

展望未来，随着技术的不断进步和创新，卷积神经网络有望在模型轻量化、可解释性研究、与其他技术融合以及拓展应用领域等方面取得更大的突破。相信在不久的将来，CNN 将为我们带来更多的惊喜和变革，为解决更多复杂的实际问题提供更有效的解决方案。

如果你对卷积神经网络感兴趣，希望你能够深入学习和探索这一领域，不断挖掘其潜力，为人工智能的发展贡献自己的力量。
