VDMOS spice模型电学参数

最新推荐文章于 2024-07-26 17:50:37 发布
最新推荐文章于 2024-07-26 17:50:37 发布
阅读量4.3k 收藏 19
点赞数 7
分类专栏： LTspice基础教程 文章标签： VDMOS spice ltspice vto lambda
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gaoyong_wang/article/details/105673463
版权

Vto：阈值电压
Rb：体二极管电阻
Rg，Rd，Rs：引脚与晶圆之间绑定线的电阻
Kp：跨导系数
Lambda：通道长度调制
Cgdmin：最小非线性GD电容
Cgdmax：最大非线性GD电容
A：非线性GD电容系数
Cgs：GS叠加电容
Cjo：体二极管结电容
M：体二极管分级系数
Is：体二极管饱和电流
Vj：体二极管结电位
N：体二极管扩散系数
TT：体二极管反向恢复时间
Ron：导通电阻
Qg：栅极电荷

更详细介绍可以查看LTspice帮助文档，很多英文翻译过来比较生硬，读原文档比较好。

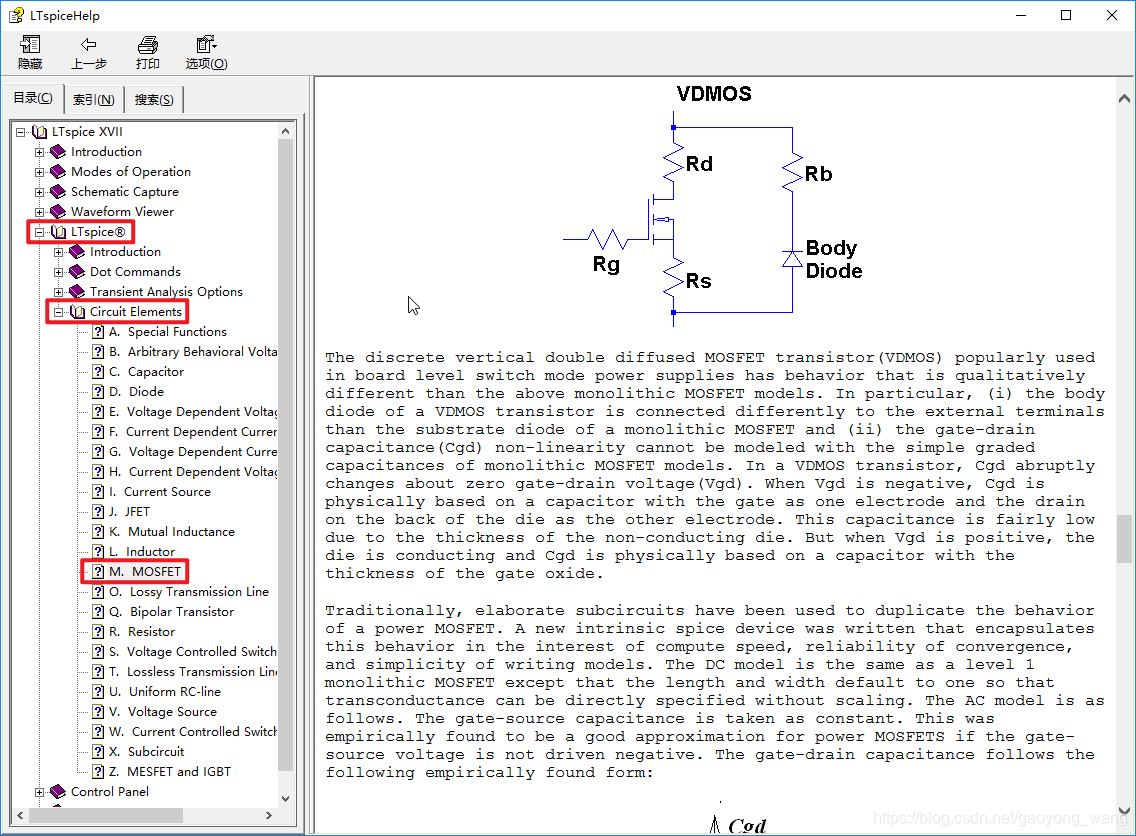

在这里插入图片描述
