NMOS放大电路示例

已于 2024-06-01 19:59:49 修改
阅读量551 收藏 1
点赞数 8
CC 4.0 BY-SA版权
文章标签： stm32
于 2024-06-01 11:18:51 首次发布
本文链接：https://blog.csdn.net/geniusChinaHN/article/details/139370994

实在是很遗憾，全网除了我找不到用Proteus做的NMOS放大电路，在此我表示非常的惊讶

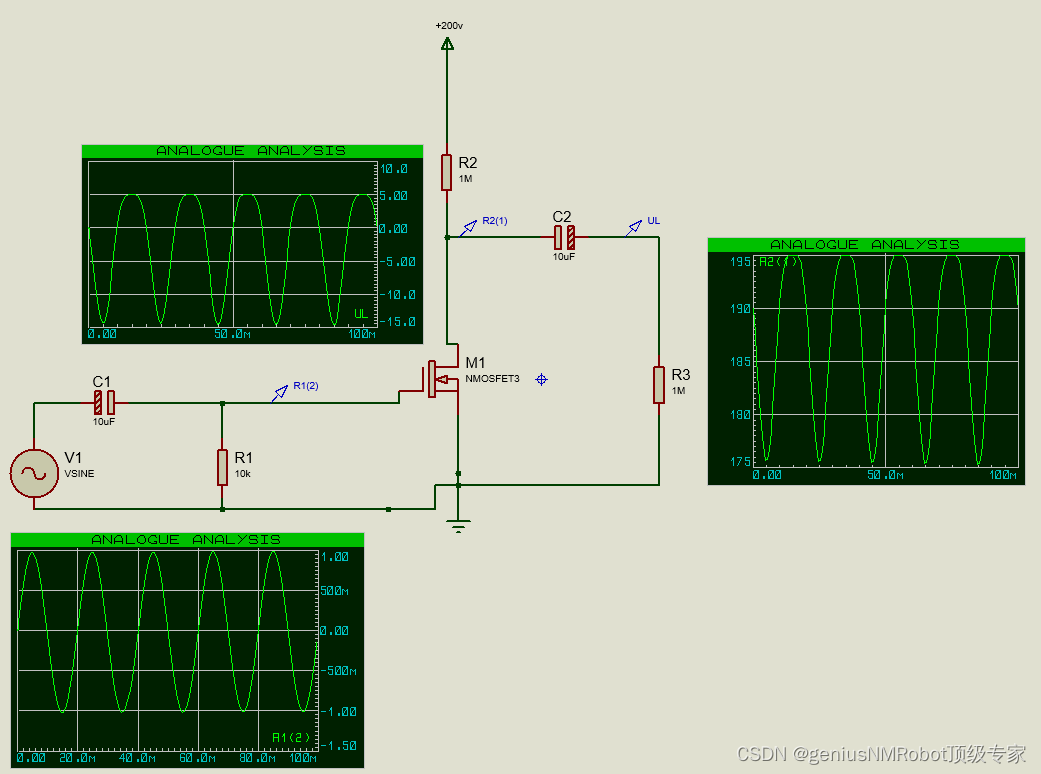

看吧把20V的变化范围变成了50V的变化范围.

///////////////////////////////////////////////

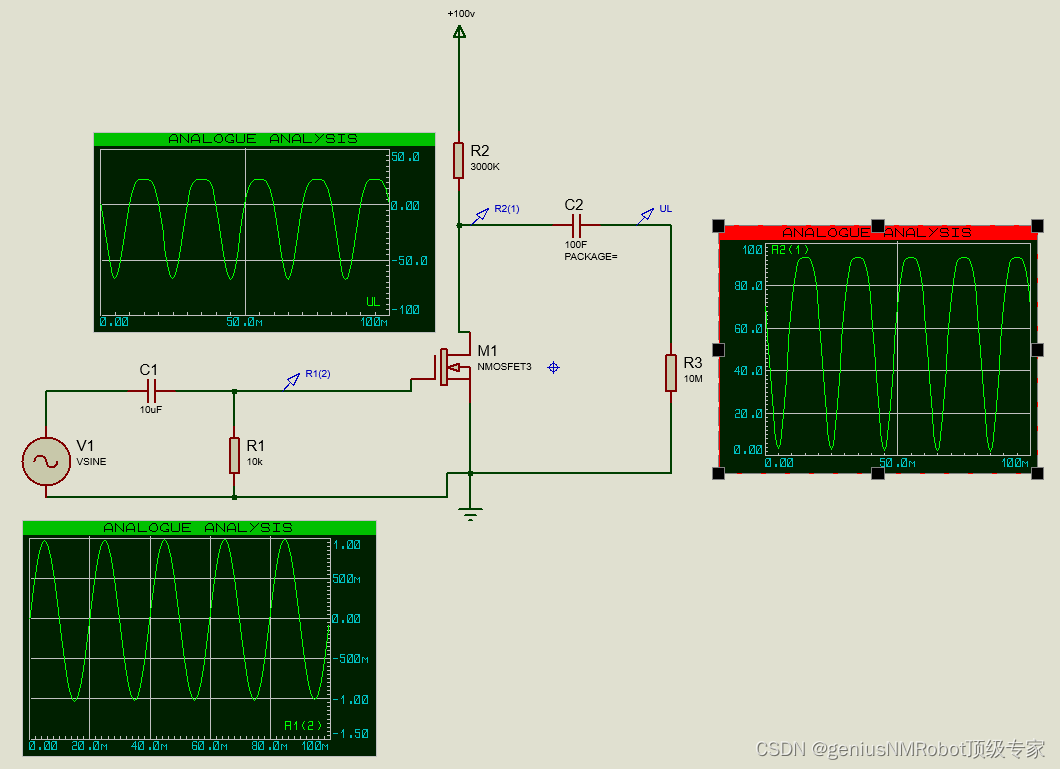

这个电流把2V放大为30V

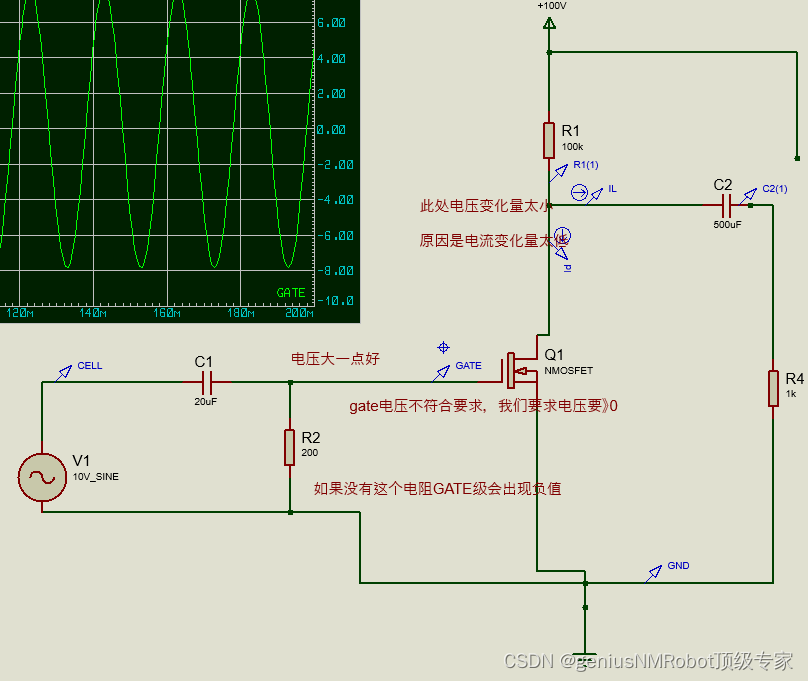

这个把2V放大为70V

这一次设置的这么顺利因为：

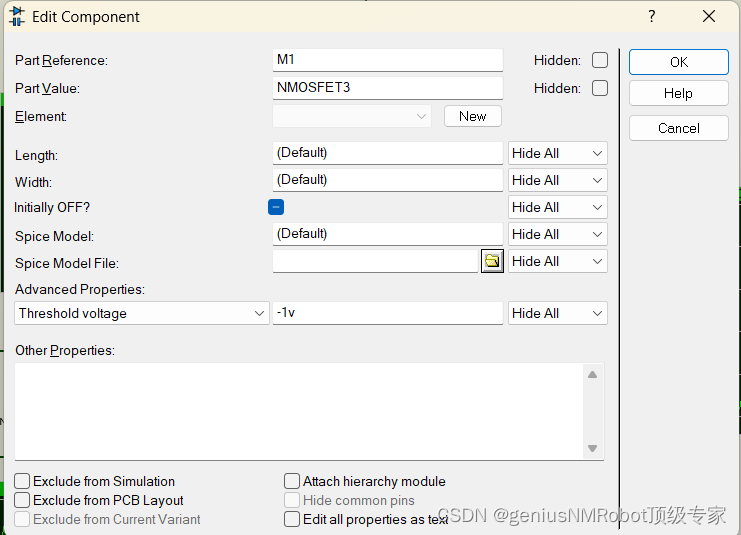

或者如果不这么设置那么使用有极性电容：但是NMOS管的开启电压还是要设置为-1V的，否则不是我要的结果
