MKS MINI12864 V3.0使用说明书

广州谦辉信息科技有限公司

MKS MINI12864 V3.0使用说明书

创客基地QQ群：489095605 232237692
邮箱：Huangkaida@makerbase.com.cn

一、产品简述

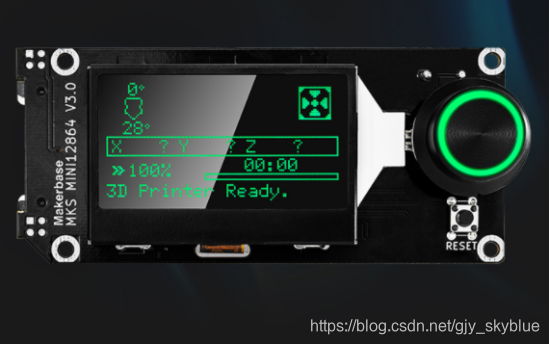

MKS MINI 12864 V3.0 是创客基地为满足市场需求而推出的智能显示器，该款显示器背光和旋钮背光均为RGB，支持在线更改背光颜色，支持MKS Robin nano V2/V3,MKS Gen_L V1.0/V2.1等主板，支持Marlin2.X固件和Klipper固件。

1.1特点优势

1.背光颜色为RGB，支持在线修改背光颜色；
2.支持Marlin2.X固件和Klipper固件；
3.自带SD卡座;
4.支持3.3/5V 逻辑电平输入;
5.自带中文字库。

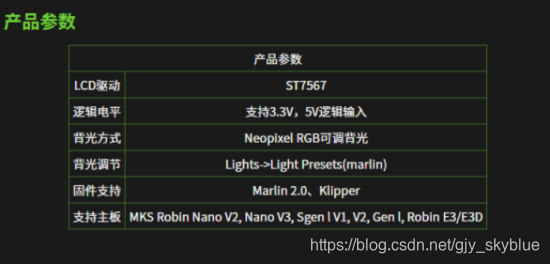

1.2产品参数

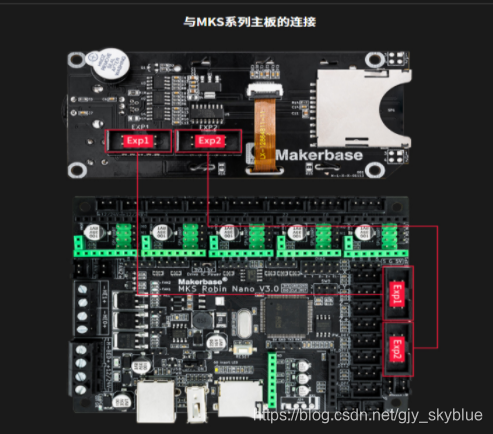

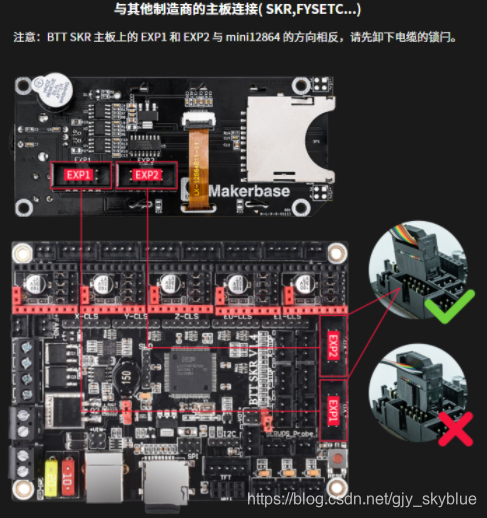

1.3接线图

MKS 系列主板，牛角插正插即可

其他厂家主板，需要一端反插

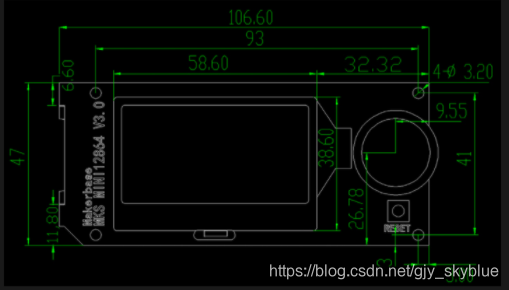

1.4尺寸图

尺寸图：

二、 Marlin固件配置

注意：使用MKS MINI12864 V3.0需要最新版本的marlin V2.X 固件，固件下载链接：
https://github.com/MarlinFirmware/Marlin

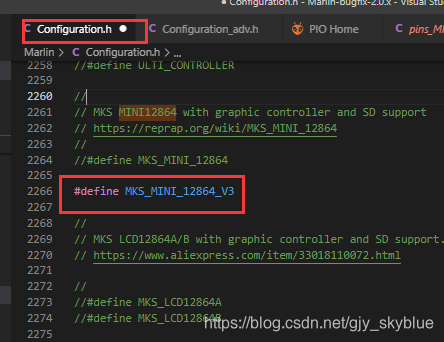

2.1 在配置中使能mks mini12864 V3

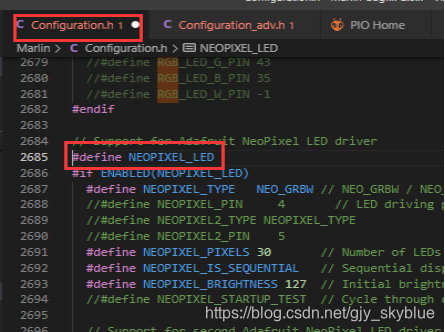

2.2 在配置文件使能RGB

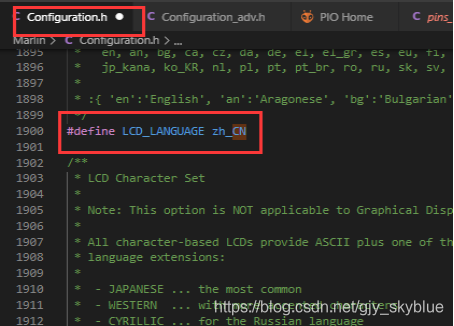

2.3 使能中文显示（默认为英文）

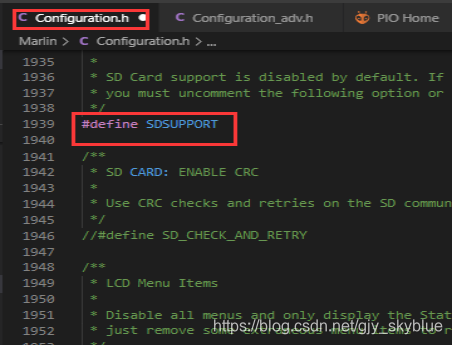

2.4 SD卡使能

三、marlin固件背光配置

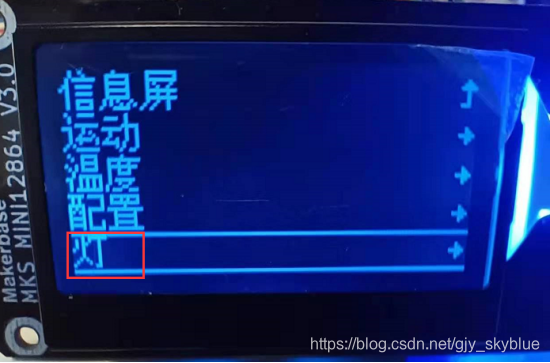

1、在屏上操作旋钮，进入配置界面，选择灯

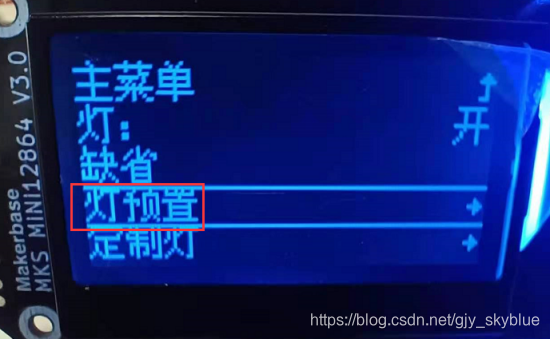

2、然后选择灯预置

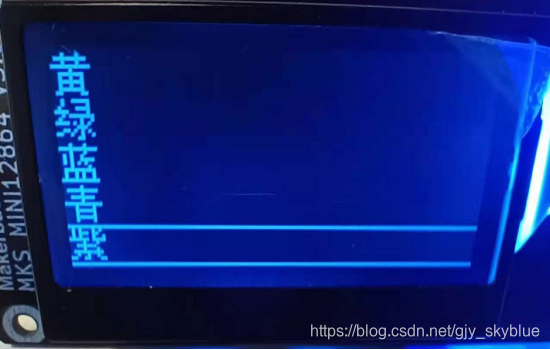

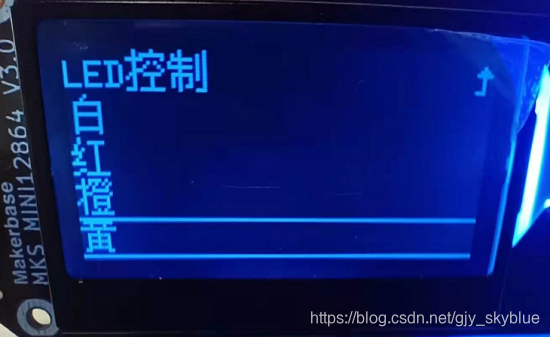

3、进入LED控制，即可控制显示不同颜色的背光

四、Klipper固件配置

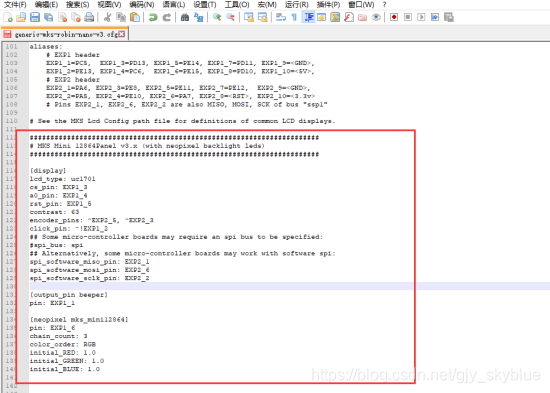

把MKS MINI12864 V3的配置代码复制到配置文件中即可，配置代码下载链接：
https://github.com/makerbase-mks/Klipper-for-MKS-Boards/blob/main/MKS%20Lcd%20Config/mks_mini_12864_v3.cfg

五、Klipper 固件背光配置

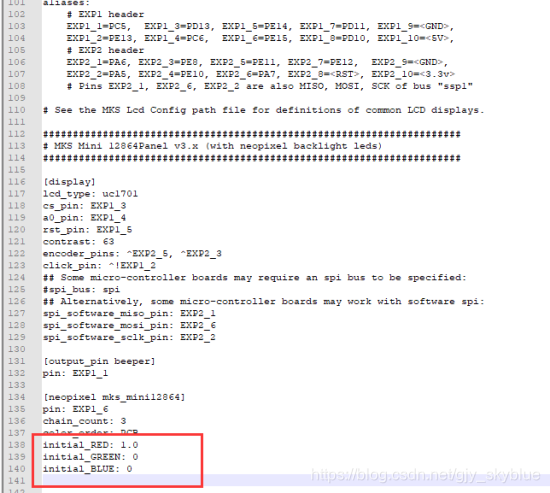

修改配置文件中的红、绿、蓝三色的比例（0到1.0），例如红色：

initial_RED: 1.0
initial_GREEN: 0
initial_BLUE: 0

六、技术支持及保证

发货前会做通电测试，保证可以正式使用才发货。
欢迎各位朋友加入讨论群：232237692
欢迎光临博客交流：https://blog.csdn.net/gjy_skyblue
3D打印机主板定制，联系黄生：13148932315 谭生：15521395023 彭生：13427595835
有问题可联系我们客服或者在群里找技术支持人员，我们将竭诚为您服务

七、MKS MINI 12864 V3.0 外壳stl文件下载 （基于VORON V2.4）

MKS MINI 12864 V3的安装尺寸与 Voron V2.4的屏幕外壳不一致，为此我们针对这款机器画了一个外壳stl文件，文件下载链接：
https://baizhongyun.cn/home/modeldetailv_0223bb5e-a7fa-499e-99f7-26ff8669e5c9

八、FAQ

1、屏上无法识别SD卡如何处理？
答：1）需要检查配置文件，确保配置文件已使能SD卡;
2）一些主板是支持板载TF卡的，在该主板的pins.h文件中默认为识别主板上的TF卡，#define SDCARD_CONNECTION ONBOARD

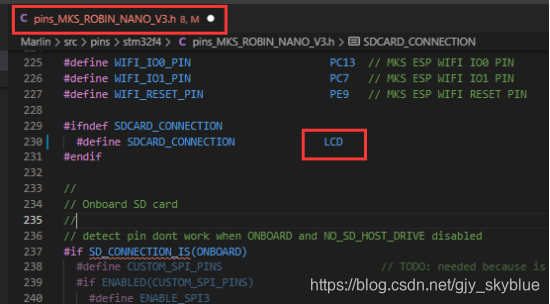

所以，如果需要识别屏上的SD卡，那么需要在该主板的pins.h文件中设置LCD上识别SD卡，以MKS_ROBIN _NANO V3为例：

2、屏幕不显示如何处理？
答：1）检查配置文件，要确认固件已经使能MKS MINI12864 V3;
2）检查接线，主板上的EXP1接口要对应屏上的EXP1接口，EXP2要对应EXP2接口;
3）如果主板不是MKS 主板，需要注意一端牛角插需要反插，详见1.3。
