到目前为止，我已经在S7-1200中创建了一个可运行的PLC程序，并在Basic Panel中创建了一个HMI项目来操纵和操作该程序。

引文：博途工控人平时在哪里技术交流博途工控人社群

现在，我们该如何深入的让程序开始逐渐智能化呢，因为我们最终是要在工业环境中使用我们的程序的。


首先第一步就是PID回路的实现。大多数控制系统都有它们，实现可能会很棘手，要学会使用它就有许多必需的参数要设置
考虑到这一点，在本文中，我将详细介绍西门子PID_Compact工艺块到底怎么完美的使用它。
创建一个工艺对象

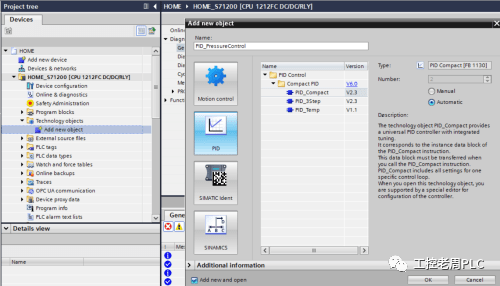

通过选择“工艺对象”文件夹下的“添加新对象”，我在左窗格中选择“ PID”，然后选择“ PID_Compact”：


然后，我给PI
