MCS文件

本文档借鉴“https://blog.csdn.net/wordwarwordwar/article/details/77151619”
感谢前辈，我们都是站在巨人的肩膀上

一.MCS文件格式

Type 00

表示要传输的内容数据（也就是bin文件的内容），格式如下所示

开始字符	Byte Count	Addr	Type	Data	Checksum
:	传输长度(见1)	偏移地址(见2)	0x00	bin文件内容	校验(见3)

1、表示该条指令要传输的bin文件有效字节数
2、上述有效字节数在bin文件中的偏移地址
3、该协议中除校验外其他字节求和（益处后保留低字节有效）后，按位取反加一

:1000000000000014000000140000001400000014A0
:100010000000001400000014000000140000001490
:10002000665599AA584E4C58000000000000FCFF8D
:10003000002800000000000000000000B8C301001C

上面文本是从某mcs文件中截取的部分内容，按照协议解析

10 0000 00 00000014000000140000001400000014 A0 //长度16,地址累加16，type00,bin文件内容，和校验
10 0010 00 00000014000000140000001400000014 90 //长度16,地址累加16，type00,bin文件内容，和校验
10 0020 00 665599AA584E4C58000000000000FCFF 8D //长度16,地址累加16，type00,bin文件内容，和校验
10 0030 00 002800000000000000000000B8C30100 1C //长度16,地址累加16，type00,bin文件内容，和校验

下图是对应bin文件截图

Type 01

表示要传输的内容数据为文件结尾

开始字符	Byte Count	Addr	Type	Data	Checksum
:	传输长度	偏移地址	0x01	bin文件内容	校验

对应mcs文件如下所示

:00000001FF

Type 02

提供用于确定绝对目标地址的偏移量
我目前还没用到

Type 03

is ignored during input and not sent duringoutput by Data I/O translator firmware
我目前还没用到

Type 04

我理解为扇区编号
在Type 00中地址最大偏移量为0xFFFF(64KB)恰好为一个flash一个扇区大小,所以跨扇区操作时需要发送该协议

开始字符	Byte Count	Addr	Type	Data	Checksum
:	传输长度	0x0000	0x04	扇区编号	校验

截取部分mcs文件

:020000040000FA
:1000000000000014000000140000001400000014A0
:100010000000001400000014000000140000001490
:10002000665599AA584E4C58000000000000FCFF8D
:10003000002800000000000000000000B8C301001C
。。。
。。。
:020000040001F9
:1000000005A1BFF263041D32230000B9A30040B96B
:1000100063041C32A30000B9A34040B963041C323E
:10002000A34000B9A38040B963041C32A38000B987
:10003000A3C040B963041C32A3C000B9A30041B9F6

可以看到每隔64kByte会有tyte4，且扇区编号加一
下图为qspi flash原理图

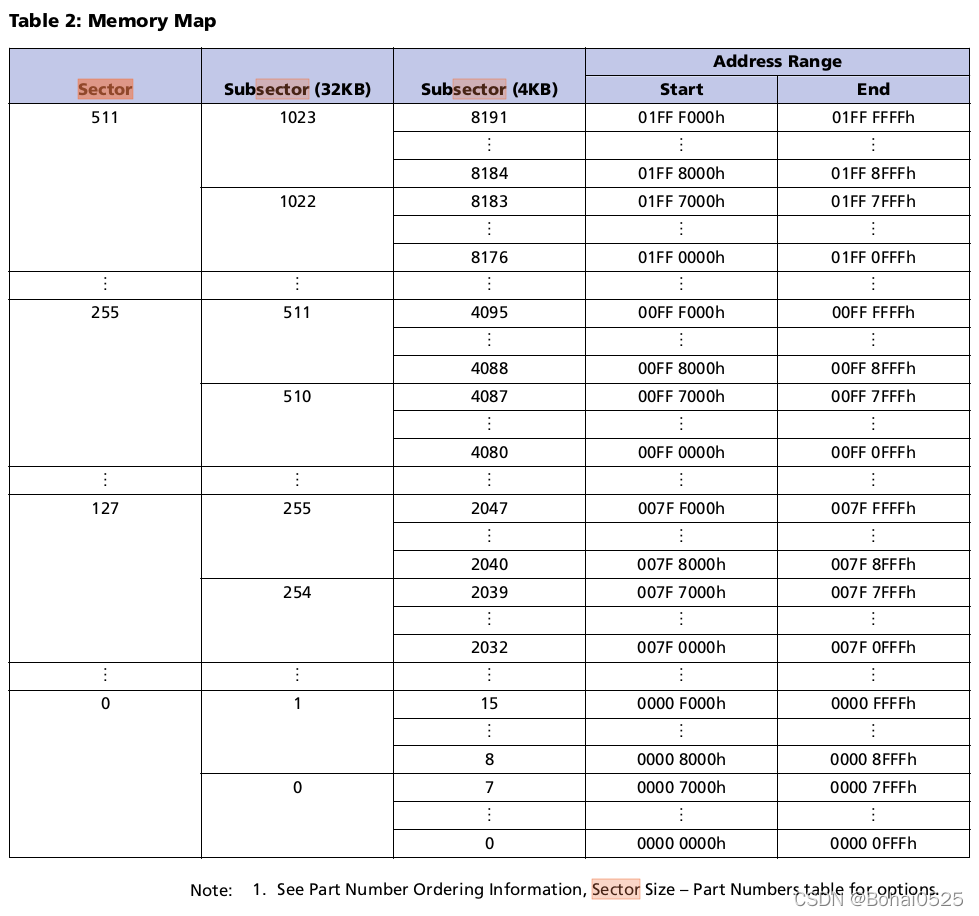

对应扇区分配如下图所示

Type 05

provides the execution start address
我目前还没用到

二.MCS文件和bin文件的关系

bin文件即为二进制文件，内部不含地址和校验信息
xilinx中bin和mcs文件是依靠bootgen工具和.bif生成的
下面是一个bif文件的例子，是告诉bootgen，bin(或mcs)中包含那些内容以及如何（按照什么顺序）放置，可以参考ug1283文档

the_ROM_image:
{
	[bootloader]/home/hhl/work/02_project/06_peta_prj/01_prj/c_prj/prj25/fx_no_os/export/fx_no_os/sw/fx_no_os/boot/fsbl.elf
	/home/hhl/work/02_project/06_peta_prj/01_prj/c_prj/prj25/app/Debug/app.elf
}
