基于 Mpsoc 的 OpenAMP

1、引言

• 前段时间在mpsoc平台上验证了一下OpenAMP（R5裸跑，A53 Linux）。但是一直没有大块儿的时间整理成文档，又怕放的时间太久什么都记不得。只能在这里简单的做个笔记吧，如果你也恰好在研究这块知识希望可以给你一些帮助。

2、概述

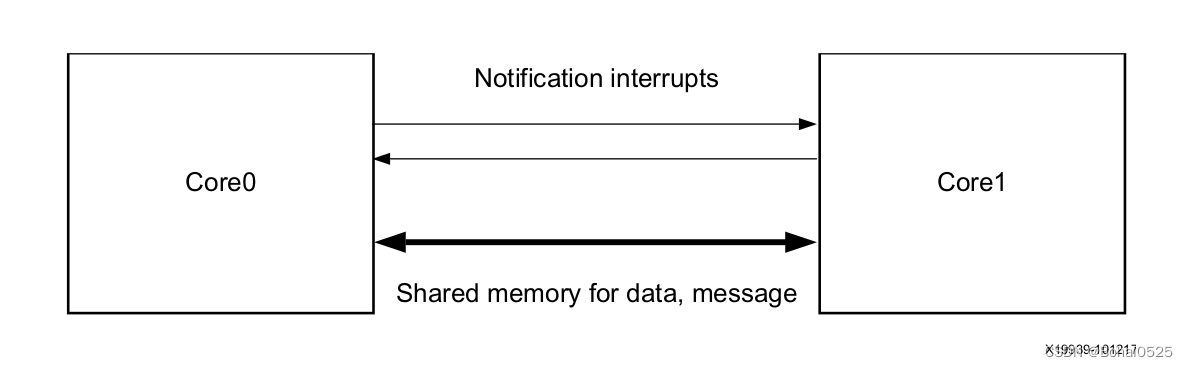

• OpenAMP实际上使用了IPI中断和共享内存的方式实现了异构系统之间的数据交互

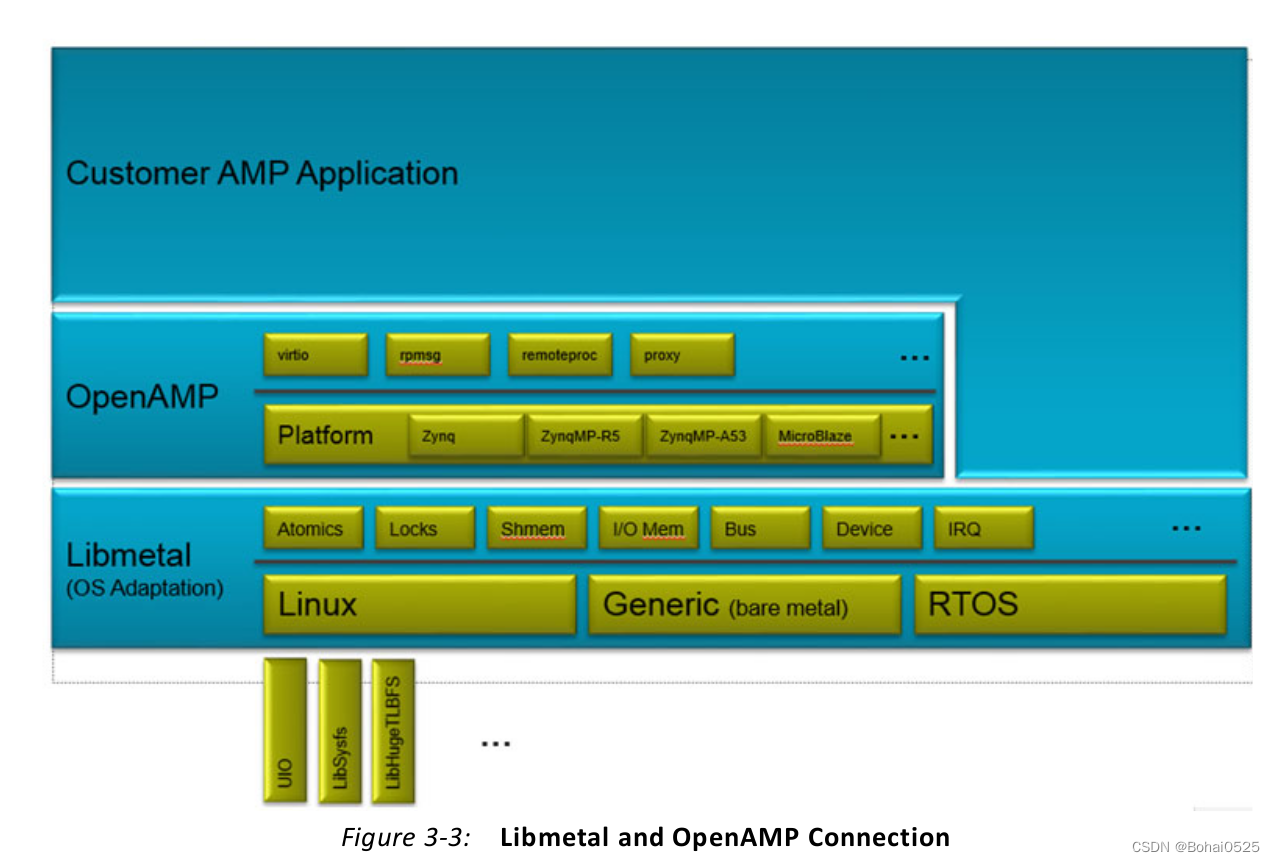

• 如下图所示OpenAMP通过Libmetal来访问底层设备，中断，共享内存等。

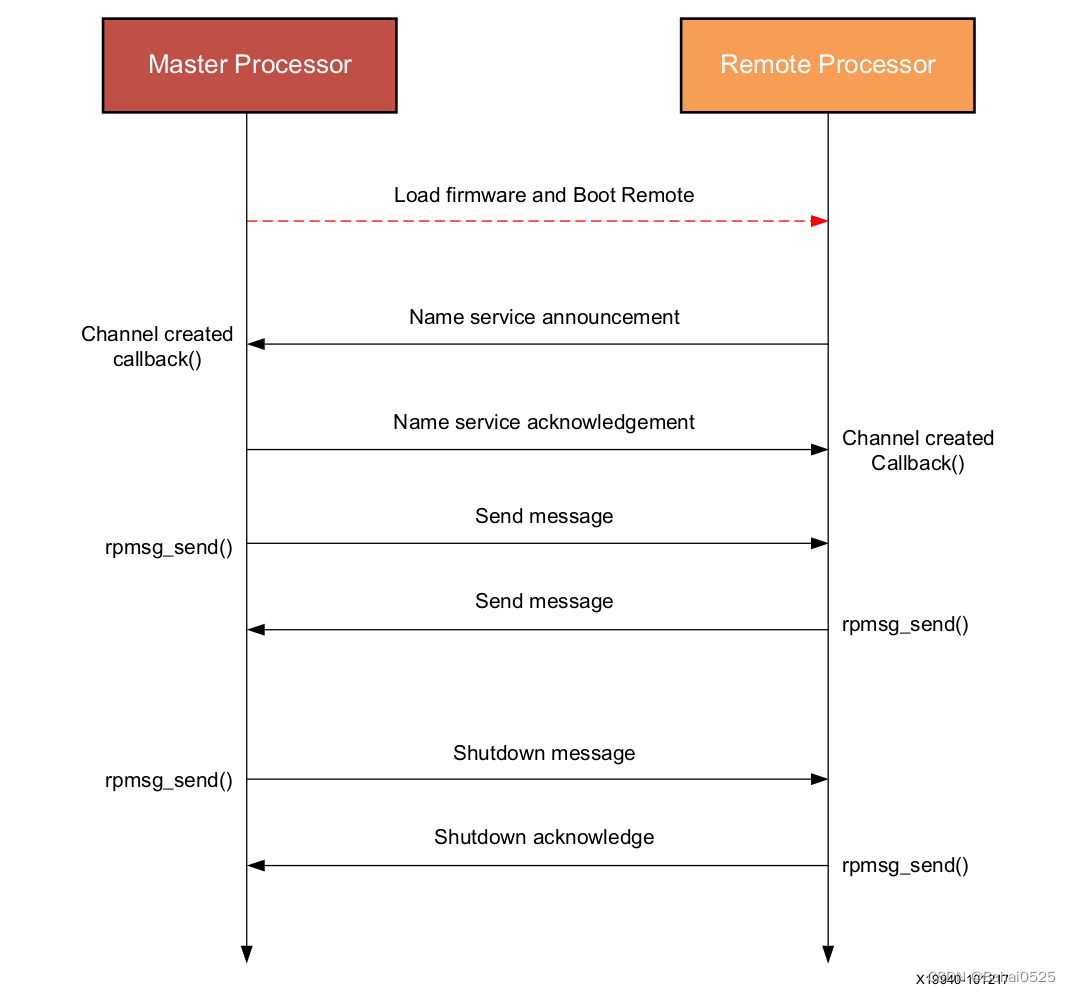

• Master Processor 和Remote Processor数据交互如下图所示


3、名词解释

• virtIO
  • 用于多核共享内存数据交互接口
• remoteproc:
  • 对远程处理器进行全生命周期管理（例如，可对r5程序进行加载或者停止）

  echo test.elf > /sys/class/remoteproc/remoteproc0/firmware
  echo start > /sys/class/remoteproc/remoteproc0/state
  echo stop > /sys/class/remoteproc/remoteproc0/state


  • remoteproc通过远程处理器发布的资源表信息分配系统资源（内存）并创建virtIO设备
  • remoteproc可加载任意固件（*.elf），不仅限制与OpenAMP固件
• RPMsg:
  • 该API允许AMP系统中独立内核上运行的软件之间进行进程间通信（IPC）

4、remote_resource_table

4.1 该表存放位值

• 弘定义

#define __section_t(S)          __attribute__((__section__(#S)))
#define __resource              __section_t(.resource_table)

• ld文件中的描述

.resource_table 0x3ed20000 : {
	. = ALIGN(4);
	*(.resource_table)
} > psu_ddr_S_AXI_BASEADDR

• __section_t详细解释
  • https://blog.csdn.net/seven_feifei/article/details/95947358

4.2 内容

struct remote_resource_table {
	unsigned int version;
	unsigned int num;
	unsigned int reserved[2];
	unsigned int offset[NO_RESOURCE_ENTRIES];
	/* rpmsg vdev entry */
	struct fw_rsc_vdev rpmsg_vdev;
	struct fw_rsc_vdev_vring rpmsg_vring0;
	struct fw_rsc_vdev_vring rpmsg_vring1;
	struct fw_rsc_trace rsc_trace;
}__attribute__((packed, aligned(0x100)));

• version
  • 版本号
• num
  • NUM_TABLE_ENTRIES = 2
• offset[0]
  • rpmsg_vdev在remote_resource_table中的偏移地址
• offset[1]
  • rsc_trace在remote_resource_table中的偏移地址
• rpmsg_vdev(virtio device header)

	.rpmsg_vdev = {
		.type =		RSC_VDEV,
		.id =		VIRTIO_ID_RPMSG_,
		.notifyid =	0,
		.dfeatures =	RPMSG_IPU_C0_FEATURES,
		.gfeatures =	0,
		.config_len =	0,
		.status =	0,
		.num_of_vrings = NUM_VRINGS,
		.reserved =	{0, 0},
    .vring
	}

• 该资源是一个virtio设备头：它提供有关vdev的信息，然后被主机及其对等远程远程进程用于协商和共享某些virtio属性。
• 通过提供此资源条目，固件本质上要求remoteproc在注册rproc时静态分配vdev（动态vdev分配尚不受支持）。
• type = RSC_VDEV
  • 表明该设备支持virtio device,且将其作为virtio header
• id = 7
  • virtio device id
• notifyid
  • 对于remoteproc 每个virtio设备 对应唯一的notifyid（用于在远程启动时候通知remoteproc此virtio 设备状态已经改变）
• dfeatures = 0
  • 指定固件支持的virtio设备功能
• gfeatures
  • 是主机用来写回双方支持的协商功能的占位符
• config_len
  • 此virtio设备配置空间长度
  • 配置空间位于紧随此vdev头之后的资源表中也就是rpmsg_vring0和rpmsg_vring1
• 主机表示virtio progress状态的一个占位符
• num_of_vrings
• vring
  • is an array of @num_of_vrings entries of ‘struct fw_rsc_vdev_vring’
• fw_rsc_vdev_vring(vring descriptor entry)

struct fw_rsc_vdev_vring {
	uint32_t da;
	uint32_t align;
	uint32_t num;
	uint32_t notifyid;
	uint32_t reserved;
} METAL_PACKED_END;

• @da: device address
• @align: the alignment between the consumer and producer parts of the vring
• @num: num of buffers supported by this vring (must be power of two)
• @notifyid is a unique rproc-wide notify index for this vring. This notify index is used when kicking a remote remoteproc, to let it know that this vring is triggered.
• rsc_trace(trace buffer declaration)

struct fw_rsc_trace {
	.type = RSC_TRACE;
	.da = (unsigned int)rsc_trace_buf;
	.len = sizeof(rsc_trace_buf);
	.name[32] = "r5_trace";
} METAL_PACKED_END;

• .type = RSC_TRACE;
  • 告知linux 远程 remoteproc准备把logs信息写入trace buffer
• 此资源条目提供有关远程remoteproc将向其中写入日志消息的跟踪缓冲区的主机信息。
• 在启动远程remoteproc后，trace buffer通过debugfs条目（称为trace0、trace1等）向用户公开。

5、R5裸跑源码讲解

5.1 init_system(void)

5.2 struct metal_init_params metal_param = METAL_INIT_DEFAULTS;

• 等同于

metal_param = {
	.log_handler	= metal_default_log_handler,	\
	.log_level	= METAL_LOG_INFO,		\
}

static struct {
	char * c_buf;
	unsigned int c_len;
	unsigned int c_pos;
	unsigned int c_cnt;
} circ;

5.3 shbuf_io = remoteproc_get_io_with_pa(rproc, SHARED_MEM_PA);

• 根据SHARED_MEM_PA，遍历rproc的mem连表，从中找到匹配的mem并返回metal_io_region *shbuf_io。

5.4 shbuf = metal_io_phys_to_virt(shbuf_io, SHARED_MEM_PA + SHARED_BUF_OFFSET);

• 获取share buff物理地址0xed4_8000

5.5 vdev = remoteproc_create_virtio(rproc, vdev_index, role, rst_cb);

• vdev = remoteproc_create_virtio(rproc, 0, 1, null);

5.6 vdev = rproc_virtio_create_vdev(role, notifyid,vdev_rsc, vdev_rsc_io, rproc,remoteproc_virtio_notify,rst_cb);

• rproc_virtio_create_vdev(1,0,vdev_rsc,tmpio,&rproc_inst,remoteproc_virtio_notify,null)

5.7 vq = virtqueue_allocate(num_extra_desc);

• 申请vq并初始化为0

5.8 rproc_virtio_wait_remote_ready(vdev);

5.8.1 status = rproc_virtio_get_status(vdev);

• 循环读取资源表中rpmsg_vdev->status状态，直到状态变为VIRTIO_CONFIG_STATUS_DRIVER_OK

#define VIRTIO_CONFIG_STATUS_ACK       0x01
#define VIRTIO_CONFIG_STATUS_DRIVER    0x02
#define VIRTIO_CONFIG_STATUS_DRIVER_OK 0x04
#define VIRTIO_CONFIG_STATUS_NEEDS_RESET 0x40
#define VIRTIO_CONFIG_STATUS_FAILED    0x80

• 推测资源表应该用于主机（A53）和远程（R5）状态交互，也就是说A53和R5都可从读写该片内存（是否通过IPI不确定）

5.9 zynqmp_r5_a53_proc_init(&rproc_inst,&zynqmp_r5_a53_proc_ops, &rproc_priv)

5.9.1 metal_device_open(“generic”,“ipi_dev”,&ipi_dev)

• a). metal_bus_find(“generic”, &bus)
  • 遍历_metal.bus_list,寻找generic总线
  • 若找到则*bus 指向该bus
• b) bus->ops.dev_open
  • metal_generic_dev_open(&metal_generic_bus,“ipi_dev”,**device)
    • 遍历_metal.dev_list,寻找ipi_dev设备
    • 找到后打开该设备
    • metal_generic_dev_sys_open(dev)
      • metal_sys_io_mem_map(&ipi_regions)
      • metal_machine_io_mem_map(&0xff31_0000,0xff31_0000,0x1000,DEVICE_NONSHARED | PRIV_RW_USER_RW)
• c) 最终将ipi_dev指向ipi_device

5.9.2 metal_device_io_region(&ipe_device,0)

• rproc_priv->ipi_io point to (ipi_regions)

5.9.3 metal_irq_register(65, zynqmp_r5_a53_proc_irq_handler, &rproc_inst);

• a.metal_irq_get_controller(65)
• b.irqs[65]->arg = rporc_inst
• c.irqs[65]->hd = zynqmp_r5_a53_proc_irq_handler

5.9.4 metal_irq_enable(65)

• _metal_irq_set_enable(65,METAL_IRQ_ENABLE)
  • metal_xlnx_irq_set_enbale(&xlnx_irq_cntr,65,METAL_IRQ_ENABLE)
  • 实际上什么也没有操作

5.9.5 metal_io_write32(&ipi_regions,IPI_IER_OFFSET,0x1000_0000)

• metal_io_write(&ipi_regions,IPI_IER_OFFSET,0x0100_0000,__ATOMIC_SEQ_CST,4)
  • metal_io_virt(&ipi_regions, IPI_IER_OFFSET)
    • ptr point to 0xFF31_0018
  • atomic_store_explicit();
    • write 0x0100_0000 to 0xFF31_0018(RPU_0_IER)
    • 也就是disable Channel7（PL0） 的recive 中断，其他通道中断均打开

5.10 remoteproc_mmap(&rproc_inst, &pa, NULL, rsc_size,NORM_NSHARED_NCACHE|PRIV_RW_USER_RW, &rproc_inst.rsc_io);

5.10.1 remoteproc_get_mem(rproc, NULL, lpa, lda, NULL, rsc_size)

5.10.1.1 zynqmp_r5_a53_proc_mmap(&rproc_inst,&pa,METAL_BAD_PHYS,rsc_size,NORM_NSHARED_NCACHE|PRIV_RW_USER_RW,&rproc_inst.rsc_io)

• a.remoteproc_init_mem(mem,NULL,lpa,lda,size,tmpio)
• b.metal_io_init(&share_tmpio, (void *)lpa, &mem->pa, size,
  sizeof(metal_phys_addr_t)<<3, attribute, NULL);
  • metal_machine_io_mem_map(&0x3e40_0000,share_mem.da,0x10_0000,NORM_SHARED_NCACHE | PRIV_RW_USER_RW)

5.11 platform_create_rpmsg_vdev(&rproc_inst,0,VIRTIO_DEV_SLAVE,NULL,NULL)

5.11.1 metal_io_phys_to_virt(&share_tmpio,0x3ED40000+0x8000)

• a.metal_io_virt(&share_tmpio,metal_io_phys_to_offset(&share_tmpio, 0x3ED40000+0x8000))
  • metal_io_phys_to_offset(&share_tmpio, 0x3ED40000+0x8000)
    • 返回值为0x8000
  • metal_io_virt(&share_tmpio,0x8000)
    • 返回值为0x3ed4_8000

5.12 remoteproc_create_virtio(&rproc_inst, 0, VIRTIO_DEV_SLAVE, NULL)

• a. rproc_virtio_create_vdev(VIRTIO_DEV_SLAVE, 0,
  &rpmsg_vdev_entry, &src_tmpio, &rproc_inst,
  remoteproc_virtio_notify,NULL);
  • 创建了vdev、vq info等并建立了他们间的关系

5.12.1 rproc_virtio_wait_remote_ready(&rpvdev_vdev)

• rproc_virtio_get_status(&rpvdev_vdev)
  • 获取主机状态

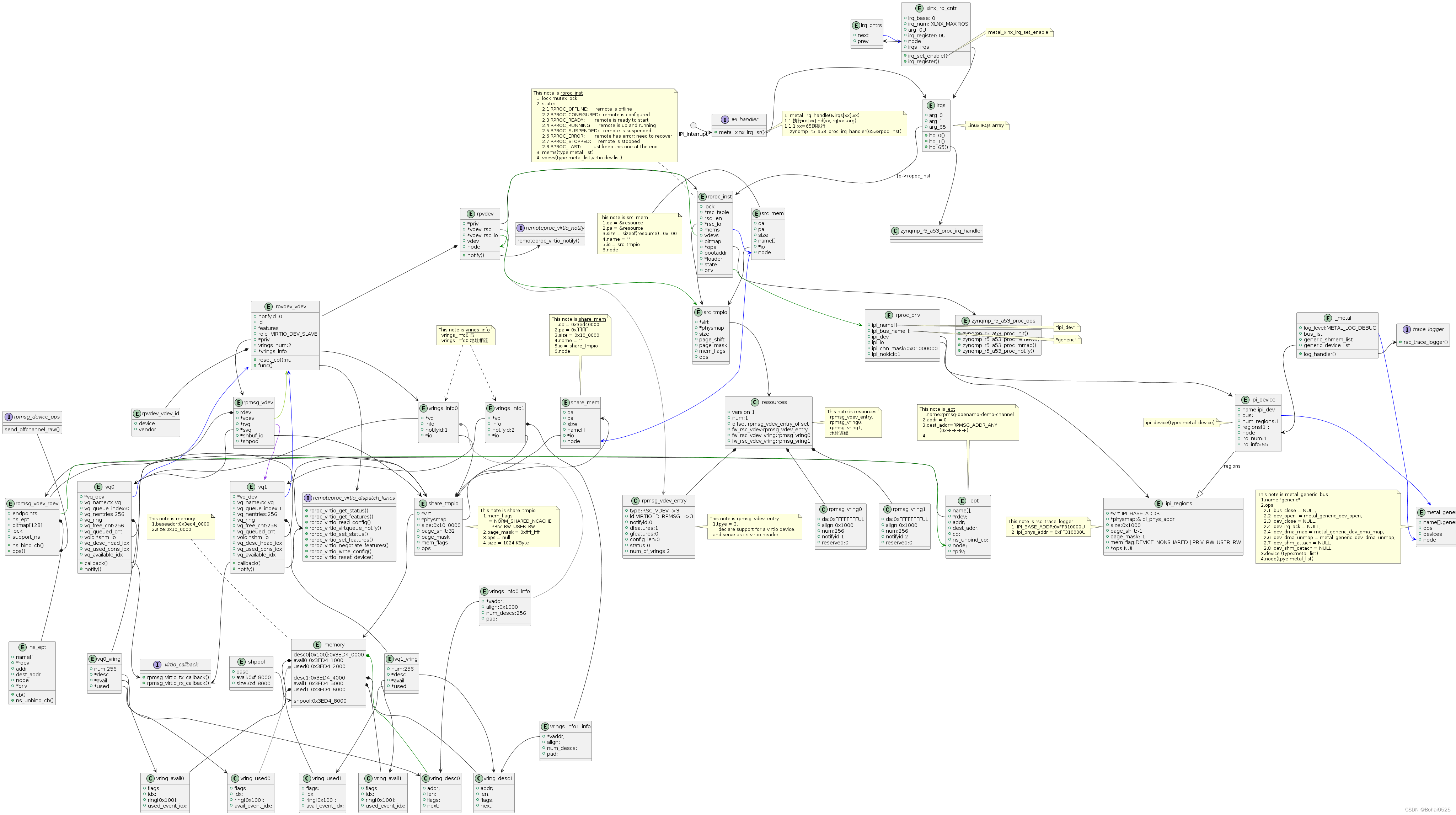

6、关系图

• 上面啰嗦说了一堆但是也只是一些代码片段，下面这张图才是真正的干货


• 原图可到我的资源里获取

7、linux下需要更新设备树

/ {
    reserved-memory {
            #address-cells = <2>;
            #size-cells = <2>;
            ranges;
            rpu0vdev0vring0: rpu0vdev0vring0@3ed40000 {
                    no-map;
                    reg = <0x0 0x3ed40000 0x0 0x4000>;
            };
            rpu0vdev0vring1: rpu0vdev0vring1@3ed44000 {
                    no-map;
                    reg = <0x0 0x3ed44000 0x0 0x4000>;
            };
            rpu0vdev0buffer: rpu0vdev0buffer@3ed48000 {
                    no-map;
                    reg = <0x0 0x3ed48000 0x0 0x100000>;
            };
            rproc_0_reserved: rproc@3ed00000 {
                    no-map;
                    reg = <0x0 0x3ed00000 0x0 0x40000>;
            };
    };

    zynqmp-rpu {
            compatible = "xlnx,zynqmp-r5-remoteproc-1.0";
            #address-cells = <2>;
            #size-cells = <2>;
            ranges;
            core_conf = "split";
            reg = <0x0 0xFF9A0000 0x0 0x10000>;
            r5_0: r5@0 {
                    #address-cells = <2>;
                    #size-cells = <2>;
                    ranges;
                    memory-region = <&rproc_0_reserved>, <&rpu0vdev0buffer>, <&rpu0vdev0vring0>, <&rpu0vdev0vring1>;
                    pnode-id = <0x7>;
                    mboxes = <&ipi_mailbox_rpu0 0>, <&ipi_mailbox_rpu0 1>;
                    mbox-names = "tx", "rx";
                    tcm_0_a: tcm_0@0 {
                        reg = <0x0 0xFFE00000 0x0 0x10000>;
                        pnode-id = <0xf>;
                    };
                    tcm_0_b: tcm_0@1 {
                        reg = <0x0 0xFFE20000 0x0 0x10000>;
                        pnode-id = <0x10>;
                    };
            };
    };

    zynqmp_ipi1 {
            compatible = "xlnx,zynqmp-ipi-mailbox";
            interrupt-parent = <&gic>;
            interrupts = <0 29 4>;
            xlnx,ipi-id = <7>;
            #address-cells = <1>;
            #size-cells = <1>;
            ranges;
            /* APU<->RPU0 IPI mailbox controller */
            ipi_mailbox_rpu0: mailbox@ff990600 {
                reg = <0xff990600 0x20>,
                <0xff990620 0x20>,
                <0xff9900c0 0x20>,
                <0xff9900e0 0x20>;
                reg-names = "local_request_region",
                "local_response_region",
                "remote_request_region",
                "remote_response_region";
                #mbox-cells = <1>;
                xlnx,ipi-id = <1>;
            };
    };
};

• 这里需要多说一句，这里的ipi_id（7）与我在“Zynq UltraScale+ MPSoC IPI 通信”一文中描述的有出入，因为 APU IPI（0）被PMU FW占用了。
• 我在“Zynq UltraScale+ MPSoC IPI 通信”里详细描述了IPI中断的底层实现原理有需要的出门右转。

8、补充

• ug1186里详细描述OpenAMP Demos。介绍了R5裸跑如何工程创建，Linux应用程序如何创建，设备树如何修改。所以在这里我就不多说了。
