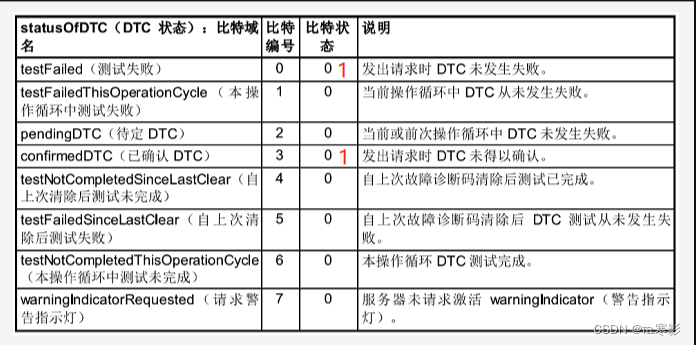

DTC状态掩码分析

 在实战当中，基本上出现故障时候，bit 0、bit 1、bit 2会一起置1，然后延时一会后，bit 3也会置1

Bit 0   testFailed

（表示测试结果，随着测试循环结果变化）

0.1：指示最近执行test的结果，新一轮测试开始不会设置为0。（区别 Bit 1）

0.2：Bit 0置1时，它不一定被ECU存储到EEPROM中，只有当Bit 2和Bit 3被置1时，DTC才会被存储

0.3 如果调用了14服务清除DTC后，Bit 0会被重新置0

Bit 1 testFailedThisMonitoringCycle

（表示本轮测试循环结果，和Bit 6一起用，随着测试循环结果动态变化）

1.1：当新的检测循环开始时，这个位需要置0（区别Bit 0）

1.2：当调用14服务后也需要置0

1.3：如果该位置1，那表示这轮测试失败，那么就会一直保持置1状态直到新的检测循环开始

Bit 2 pendingDTC

（表示测试失败后到Bit 3置1的中间状态）

2.1：Bit 0置1后，Bit 2就会被置1

2.2：该位置1后，过一段时间如果还存在故障，那么Bit 3会置1

Bit 3 confirmedDTC

（表示测试失败后存储DTC状态到EEPROM，此位置1则表明至少发生过一次Bit 2置1）

3.1：Bit 2置1后过一段时间Bit 3会置1

3.2：这个位只能通过14服务或者老化机制清除

Bit 4 testNotCompletedSinceLastClear

（表示14服务操作后，是否进行过一次完整的测试，和Bit 5一起用）

4.1：14服务执行过后没进行过一次完整测试置1

4.2：14服务执行过后进行过一次完整测试置0（不管测试结果）

Bit 5 testFailedSinceLastClear

（表示14服务执行后，进行过一次完整测试后的测试结果，和Bit 4一起使用）

5.1：14服务执行后置0

5.2：14服务执行后没进行过一次完整测试置0

5.3：14服务执行后进行过一次完整的测试，测试结果为pass置0

5.4：14服务执行后进行过一次完整的测试，测试结果为fail置1

Bit 6 testNotCompletedThisOperationCycle

（表示本轮测试循环是否结束，和Bit 1一起用，随着测试循环动态变化）

6.1：14服务执行后置1

6.2：新一轮测试开启之前置1，本轮测试未完成置1

6.3：本轮测试完成后置0

Bit 7 warningIndicatorRequested

（表示警告灯状态，根据需要使用，会随着Bit 3或Bit 1变化）

7.1：14服务执行后清除

7.2：下一次上电根据需求进行选择是否清除
