漫谈车辆诊断之DTC的状态位

搞车辆诊断测试的，离不开对DTC的状态位的测试

DTC的状态位是8个bit，每个bit代表不同的意思，每个bit置1或者置0都要满足一定的条件

初学者，很容易被这个搞得头很大

今天我们就来详细拆解一下，扫除你心中的疑惑

我们以欠压故障为例进行说明，假设欠压故障（DTC code为EE0468）发生的条件如下：

1. 车辆模式(CarModSts1)处于Normal（0）或者Dyno（5）
2. 当电源可用性不受限制时，即ElPowerLevel （有PwrLvlElecMai 和PwrLvlElecSubtyp组成）不等于1，也就是PwrLvlElecMai 不等于1
3. 供电电压小于8V


1.读DTC指令的含义：

1.1 指令19 02 XX  （根据Mask读取DTC）

其中XX的取值可以是01~FF，是一个mask的作用，DTC的状态位Bit0~Bit7，任何一个Bit位设为1，也就是Yes, 表示当前系统里，如果存在这个Bit位为1，就会被读取出来

举个例子：

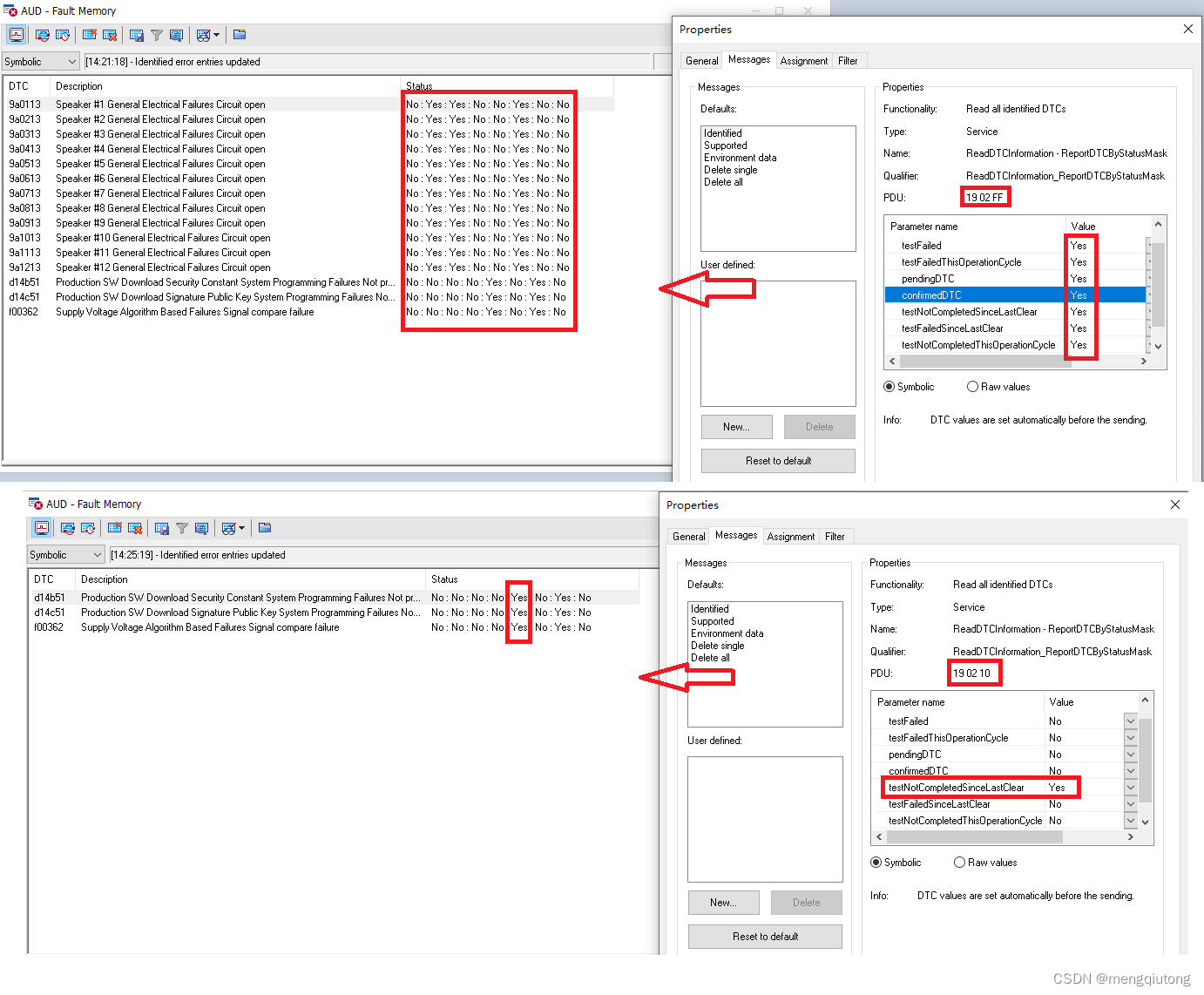

执行19 02 FF，所有DTC中，只要有一个Bit位为yes，都会被读取出来

执行19 02 10，所有DTC中，Bit 4 - testNotCompletedSinceLastClear位为yes的，都会被读取出来

如下图：

1.2 指令19 0A  （读取所有支持的DTC）

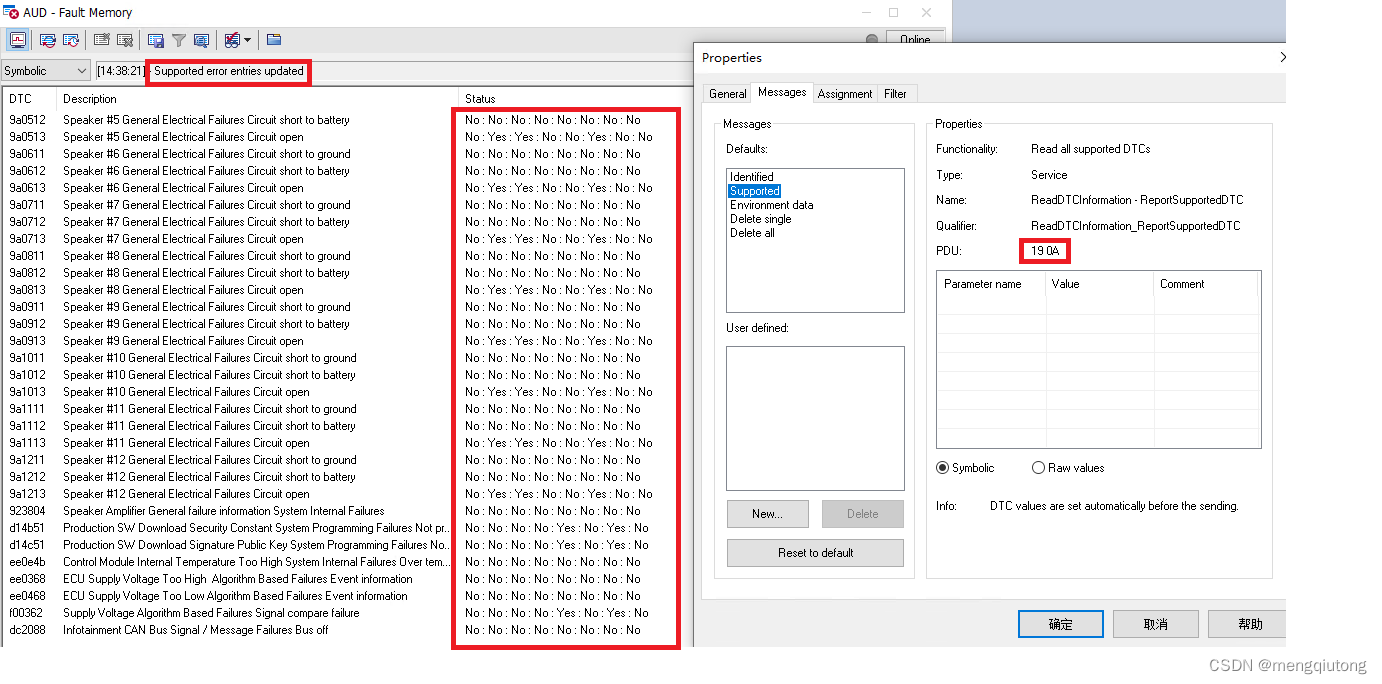

这个指令会把当前系统，所有支持的DTC的状态都读出来，读出来的值是每个DTC此时此刻的状态，是实时的，如下图，有些DTC的状态位全是No，因为没有没有出现过；有些DTC 有些状态位Yes，是曾经出现过

1.3 指令19 03 （读取当前系统中快照记录）

先说一个DTC优先级的事情，DTC Event Priority 表示优先级，数字越小，存储优先级越高

比如DTC Event Priority=1比 DTC Event Priority=10 优先级高

如果显示 不足以显示所有的快照数据时，DTC Event Priority高的DTC会优先显示出来

0x21是首次检测到失败就存，也就是DTC的bit位testFailed=1的时候就存

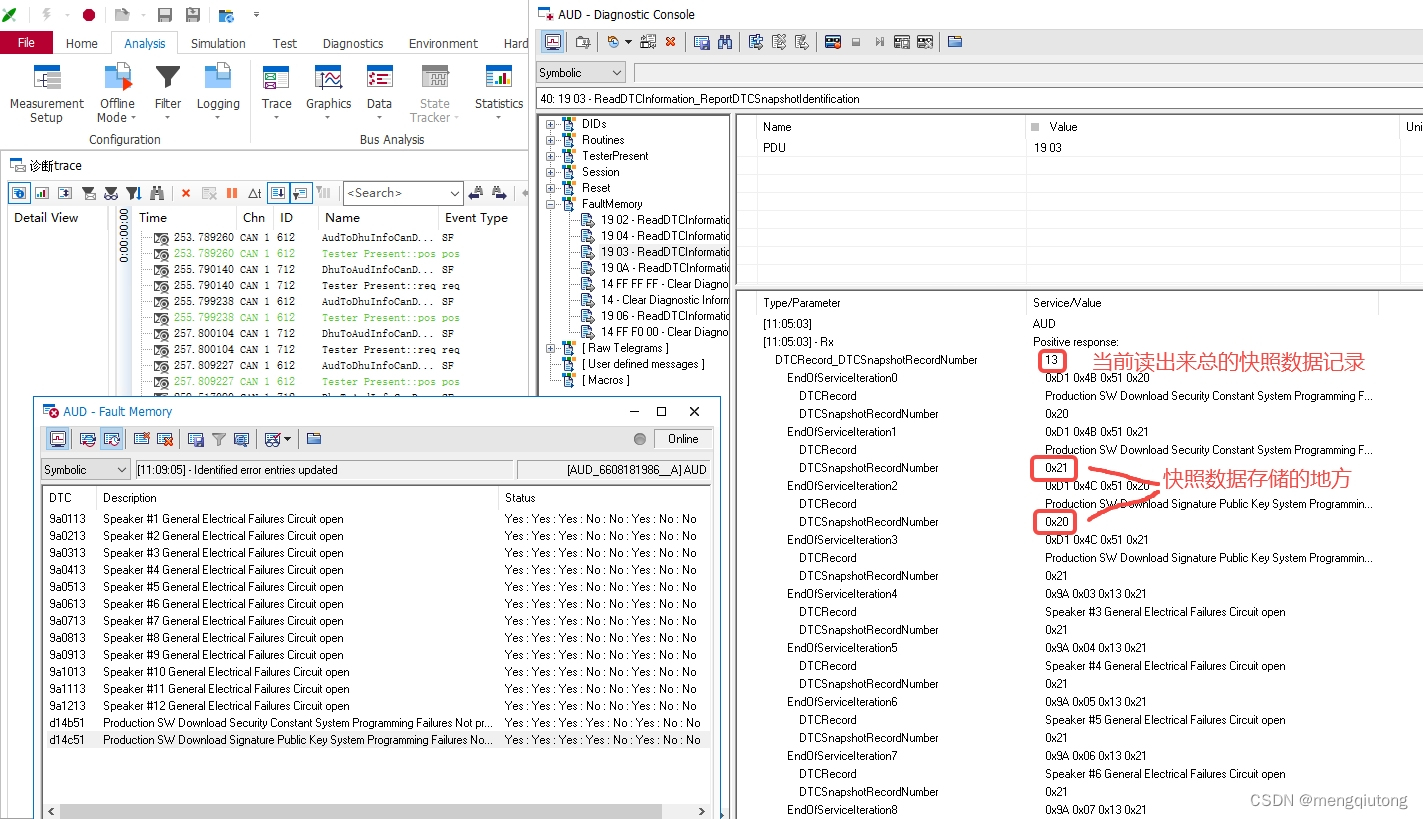

0x20是confirmedDTC=1的时候才会存，如下图，confirmedDTC=1，只有两个，所以0x20 只有两条数据

另外0x20 和0x21 各个空间只能最多存储11条DTC的数据，如果同一个空间有超过11条数据，会只显示后面出现的DTC 快照数据

如下图，0x21 里面对于speaker#快照数据时从speaker#3开始的，speaker#1和speaker#2被丢弃了

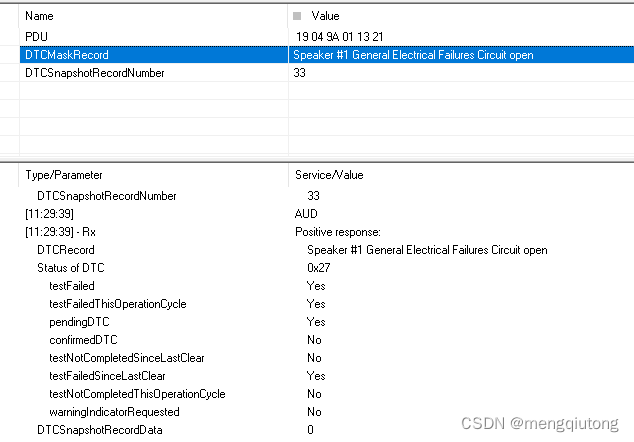

怎么判断是否被丢弃了，可以通过19 04 9A 01 13 21读取，你会发现读不到，如下图

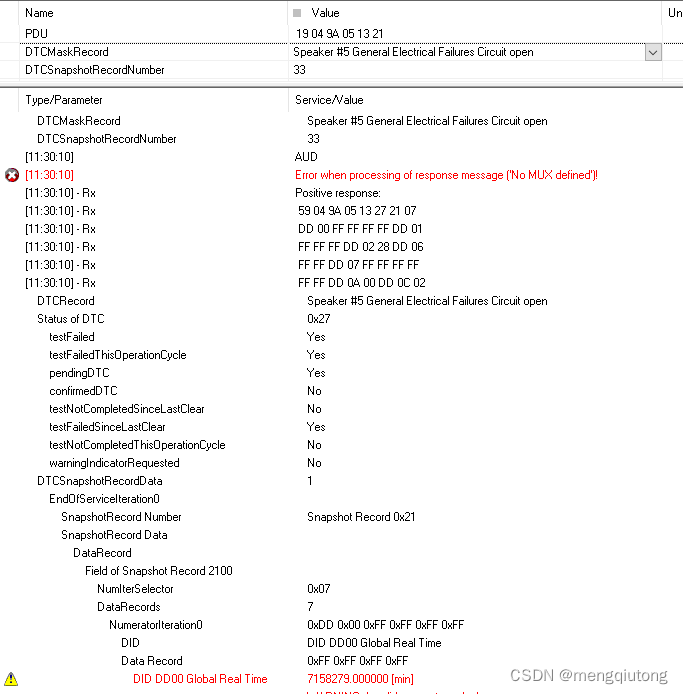

而你用19 04 9A 05 13 21读取，你会发现可以读到，如下图

下图显示的11个数据是记录在0x21里，2个confirmedDTC数据记录在0x20里面

1.4 指令19 04 （读取每个DTC详细的快照数据）

19 04+DTCcode+Snapshot Record No.

以欠压故障为例，DTCcode为EE 04 68

Snapshot Record No.，看每个车厂的定义，例如：

Snapshot Record No.	Number (hex)	Name
	20	Snapshot Record 20
	21	Snapshot Record 21

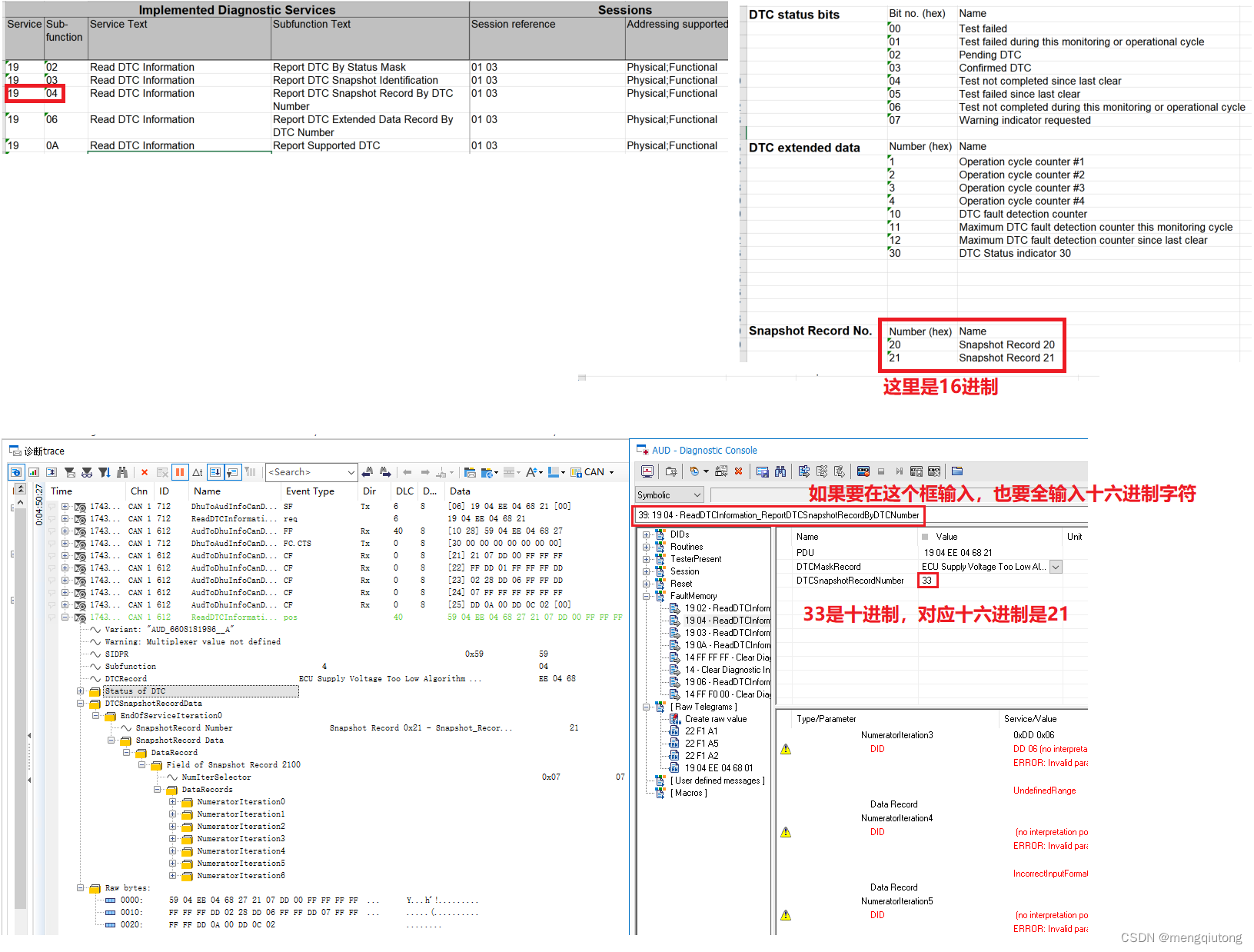

也可以通过19 03 读出来，看当前DTC支持哪个DTCSnapshotRecord Number

所以，要得到肯定反馈，指令可以是：19 04 EE 04 68 21

19 04 EE 04 68 20 不一定有数据，但一定可以得到肯定反馈

1.5 指令19 06 （读取DTC扩展数据记录）

看到这里，你可以会有疑问，19 06和19 04 读出来的数据有什么不一样呢，我们来详细比较一下：

        1. 19 04（读取DTC快照数据）：
           - 功能：用于获取故障码（DTC）的快照数据，这些数据记录了在特定事件（例如故障发生）时的车辆状态，如电压、发动机转速、时间戳等。
           - 应用场景：通常由诊断工程师和维修人员使用，以便在解决问题时了解故障的历史和实时信息
           - 数据类型：主要是故障状态位和快照数据。

        2. 19 06（读取DTC扩展数据记录）：
           - 功能：用于获取DTC扩展数据记录，这些数据存储了有关故障的更多信息，例如故障发生次数、老化次数、故障持续时间和故障后行驶里程。
           - 应用场景：通常由开发人员、测试人员和系统工程师使用，以便在解决问题时提供额外的上下文信息
           - 数据类型：包括DTC状态位、故障发生次数、老化次数等。

        总之，19 04主要关注故障状态和快照数据，而19 06则提供更全面的故障信息，包括扩展数据记录

19 06 服务格式是：19 06 +DTC code+DTC Extended Data Record Number

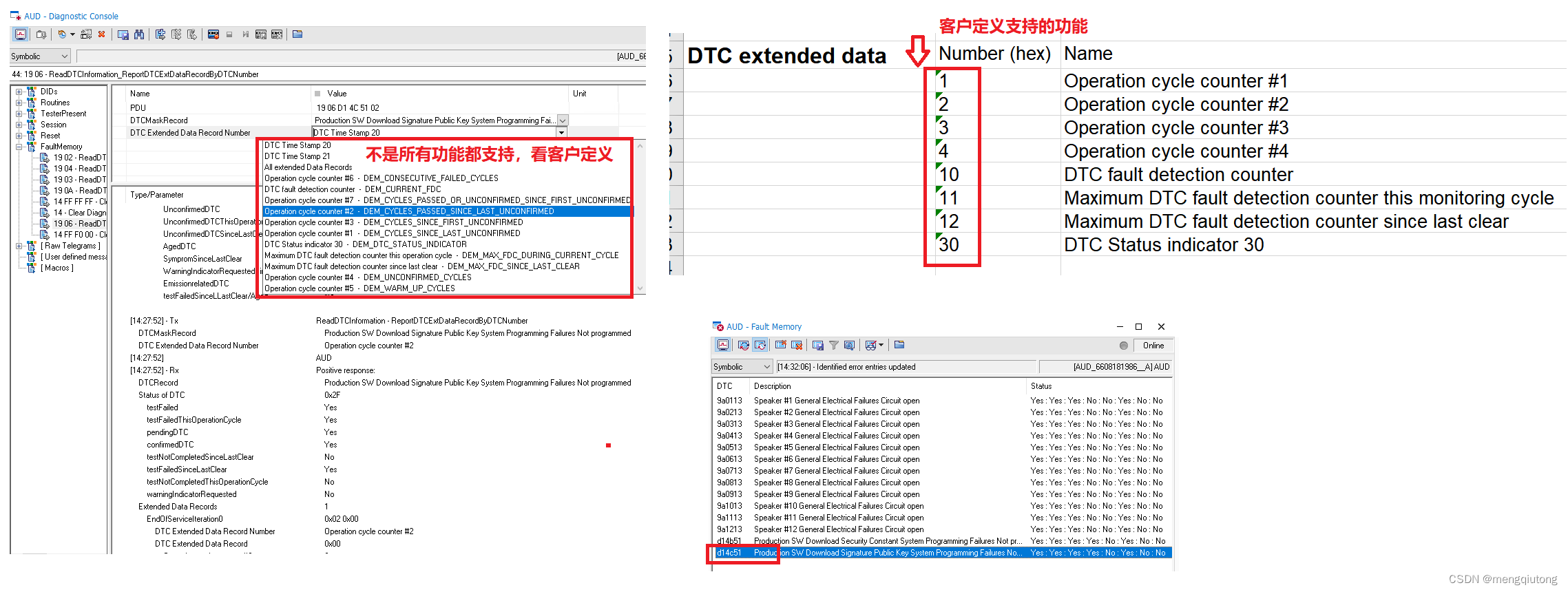

19 06 具体支持哪些功能，要看客户定义，不支持的，无法得到肯定反馈，如下图CANoe 显示的功能很多，具体支持哪些，要看客户的定义

如上图，我们读取DTC D14C51的OCC2扩展数据记录的发送指令是19 06 D1 4C 51 02

2.操作周期（operation cycle ）的理解

• 上下电作为一个循环周期

        这里的上下电，不是指直接给ECU上电或者断电，而是指,：ECU上电后，正常发报文，到停发所有报文的情况下，ECU自动进入休眠模式，电流接近0为一个操作周期

• warm-up作为一个循环周期

注：warm-up是指发动机预热达到某个预设温度。warm-up循环一般是针对排放相关DTC所设定的循环周期。

在诊断自恢复过程中，往往我们会定义30个或255个循环周期作为自恢复的条件。原因是，在一个相对较长的过程中，如果车辆没有发生这个故障，我们可以认为这个故障是一个偶发的现象，也可以认为现在的车辆处于一个相对稳定的状态。因而，可以将这个故障码清除。

3.DTC每个状态bit的含义及作用：

• Bit 0 - testFailed: 当前请求的时候故障还在时置1，如果故障消失或执行了清除DTC指令（14 FF FF FF），则置0。

这里说的故障消失，不是说DTC消失的意思，不是DTC的所有状态位都为0，而是指不满足DTC产生的条件了，比如不能同时满足上面三个条件

• Bit 1 - testFailedThisOperationCycle: 如果在当前操作周期中出现过故障，则置1，新的操作周期开始并且没有出现故障后置0

注意：如果当前操作周期发生过故障，执行了清除DTC指令（14 FF FF FF）也是无法把这个位置0 的

• Bit 2 - pendingDTC: 如果在当前或上一个操作周期中出现过故障，则置1，如果在当前或上一个操作周期中故障不存在，则置0。

另外还有一种情况，就是当前周期发生故障的条件满足，发生了故障，然后断电，使故障的条件不满足，然后上电，这个时候pendingDTC位也是0

例如：当前周期电压小于8V，发生了故障，pendingDTC=1，然后给ECU断电，然后把电压调到8V以上再给ECU上电，这个时候pendingDTC=0

• Bit 3 - confirmedDTC: 如果故障满足被确认的条件并存储到非易失性内存中，则置1，执行清除DTC指令后置0。
• Bit 4 - testNotCompletedSinceLastClear: 如果自从上次清除DTC后还没有完成过针对该DTC的测试，则置1，完成测试后置0。
• Bit 5 - testFailedSinceLastClear: 如果自从上次清除DTC后该DTC出过错，则置1，没有出过错则置0。
• Bit 6 - testNotCompletedThisOperationCycle: 如果在当前操作周期中还没有完成过针对该DTC的测试，则置1，完成测试后置0。
• Bit 7 - warningIndicatorRequested: 如果ECU请求激活警告指示，则置1，不请求或该DTC不支持警告指示则置0。

欠压故障例子：

假设车辆的电压监控系统检测到电压低于正常范围（例如低于9V），这将触发欠压故障的DTC。以下是参数设置和状态位变化的详细说明：

• confirmedDTCLimit: 10
• agedDTCLimit: 255
• Test Period (ms): 50
• TestFailedLimit: 127
• TestPassedLimit: -128
• unconfirmedDTCLimit: 6
• Step up: 127
• Step down: 128
• FDC10 Max value: 127
• agingCounter: OCC2
• TestFailedInhibit: Yes
• Jump down: Yes

在每个50ms的测试周期中，如果电压低于阈值，故障检测计数器（Fault Detection Counter, FDC）会增加，直到达到TestFailedLimit（127），此时testFailed置1。如果电压恢复正常，FDC会减少，直到达到TestPassedLimit（-128），此时testFailed置0。

如果在一个操作周期内，FDC达到confirmedDTCLimit（10），则confirmedDTC置1，表示故障已被确认。如果故障持续不存在超过agedDTCLimit（255个操作周期），则该DTC将被老化，即不再被视为活跃故障。

如果在一个操作周期内，FDC达到unconfirmedDTCLimit（6），则pendingDTC置1，表示故障需要进一步观察。如果在接下来的两个操作周期中故障不存在，则pendingDTC置0。

TestFailedInhibit和Jump down是特定的制造商参数，它们可能会影响故障码的记录和清除。例如，如果TestFailedInhibit设置为Yes，那么在某些条件下可能不会记录故障，即使测试失败。如果Jump down设置为Yes，那么在故障消失时，FDC可能会更快地减少。
