DCDC基础（4）-- 非同步BUCK电路的续流二极管是怎么确定的?

欢迎关注我的微信公众号：射频工程师的日常，每天给你分享技术干货

上一篇文章介绍了BUCK电路的电感关键参数的选型，本来打算写一下输出电容的选型，但是看了好多博主写的文章后，觉得自己理解的不够透彻，好多细节问题也没办法说清楚，所以今天的重点就变成了非同步BUCK的续流二极管。

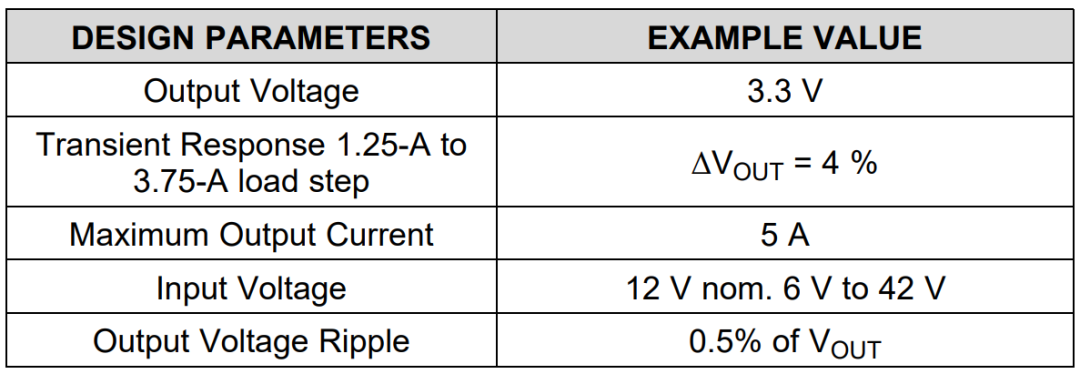

以BUCK芯片TPS54540为例，下表为系统设计需求：

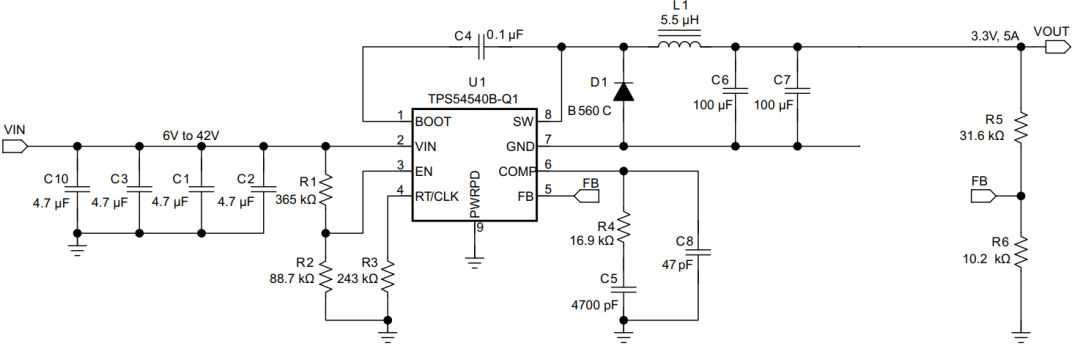

典型应用电路如下：

TPS54540 器件在 SW 引脚和 GND 之间需要一个外部钳位二极管。

二极管需求：

1.反向电压额定值必须等于或大于VIN(max)

2.峰值电流额定值必须大于最大电感电流

3.低正向电压

4.合适的额定功率和导热系数

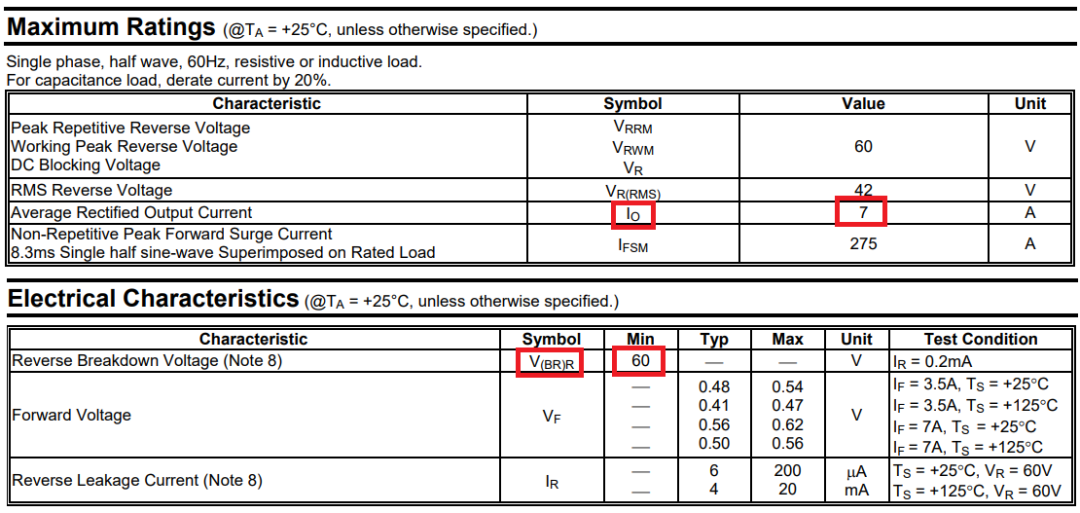

手册推荐 PDS760-13，可以看出来VBRmin>42V，Iomax>5A;

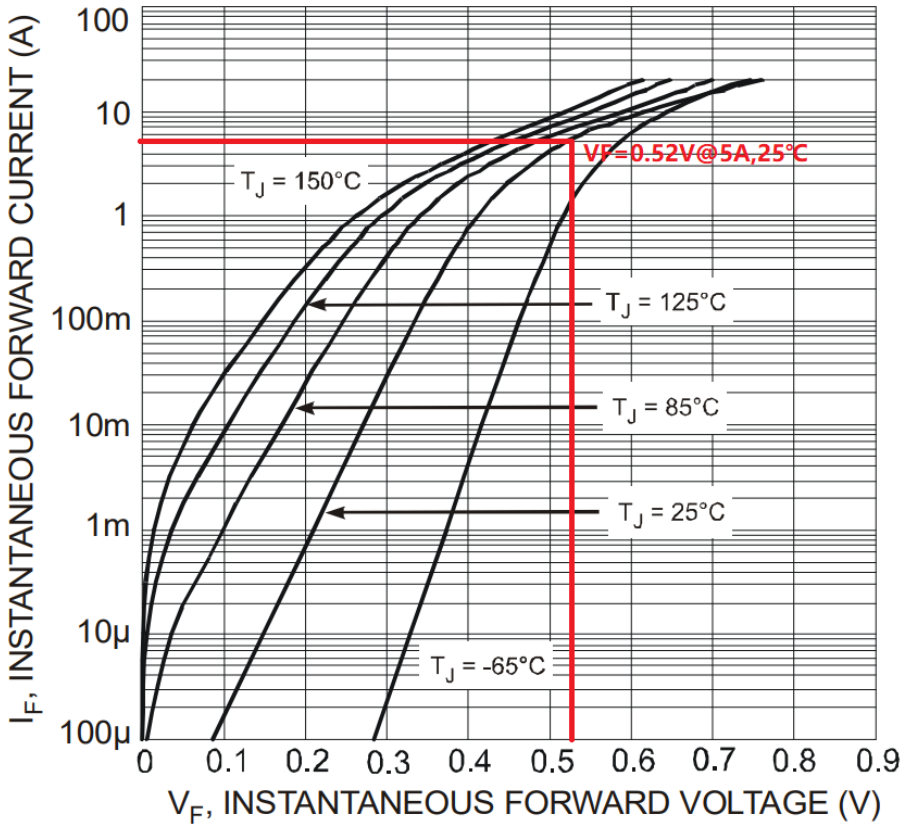

PDS760-13的典型正向电压在5 A和25℃时为0.52 V，导通压降较小，符合要求。

PDS760-13总功耗，包括二极管的传导损耗和交流损耗。二极管在MOS管关断期间续流，瞬时传导损耗以关断期间的输出电流乘以二极管的正向电压来计算。二极管的交流损耗是由于结电容的充放电和反向恢复电荷造成的。

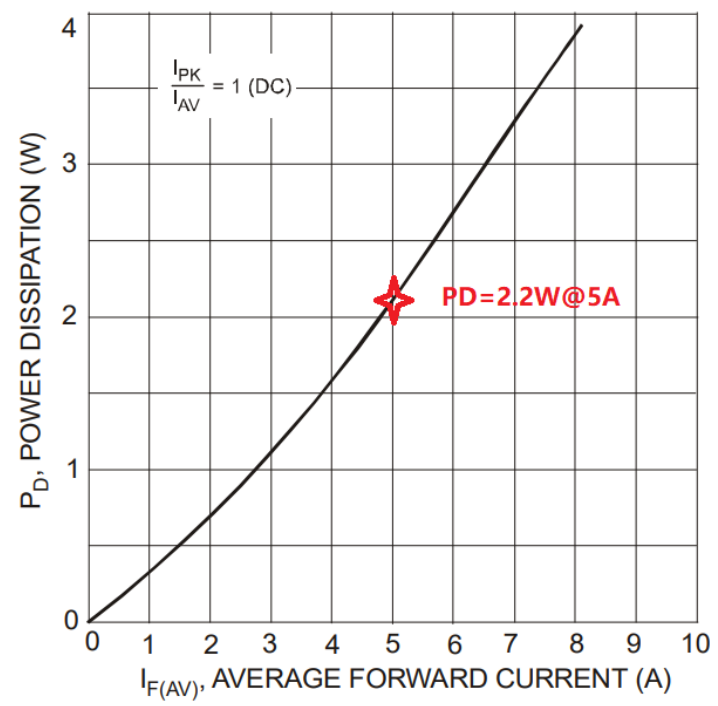

PDS760-13的耗散功率在5A时为2.2 W > 1.9 W。

后续如果因为器件成本和货期原因导致的替代料的选型，直接安照上述参数进行选取就好。
